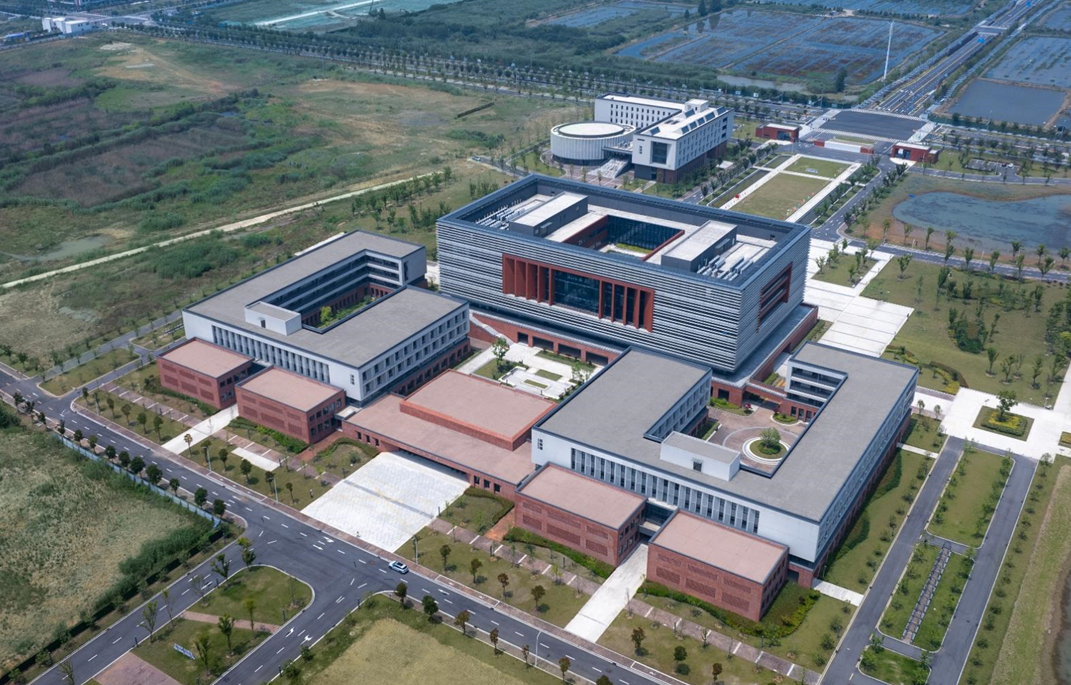

核心组团东南向航拍图

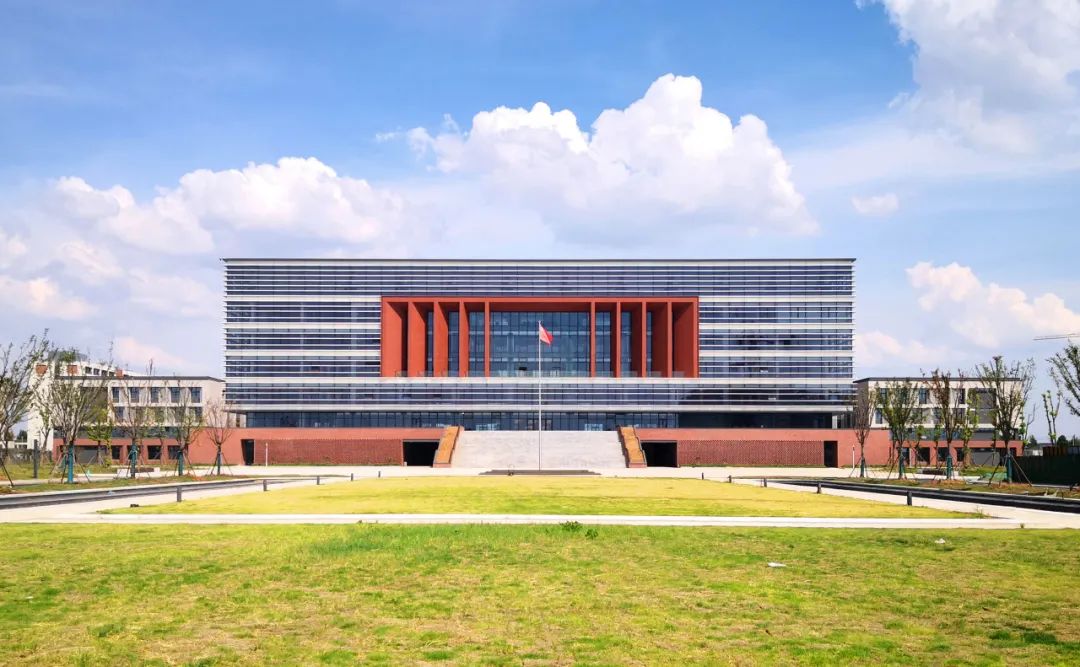

图书馆主入口形象

图书馆南立面局部视角

建筑群南向局部视角

项目概况

南京财经大学红山学院高淳校区位于高淳区石臼湖畔，向西距离团结圩地铁站约500米，向北距离石臼湖2公里，向东毗邻石固河。总用地面积约960亩，建筑面积89万平方米，其中一期33万平方米已经建成。校园核心组团于一期建成，包括图书馆和公教楼，项目总建筑面积为6.2万平方米，其中图书馆建筑面积约为3.4万平方米，涵盖图书阅览、自习室、学习中心等主要功能区；公教楼分为南北对称两栋，建筑面积约为2.8万平方米，主要功能有普通教室、合班教室和报告厅等。

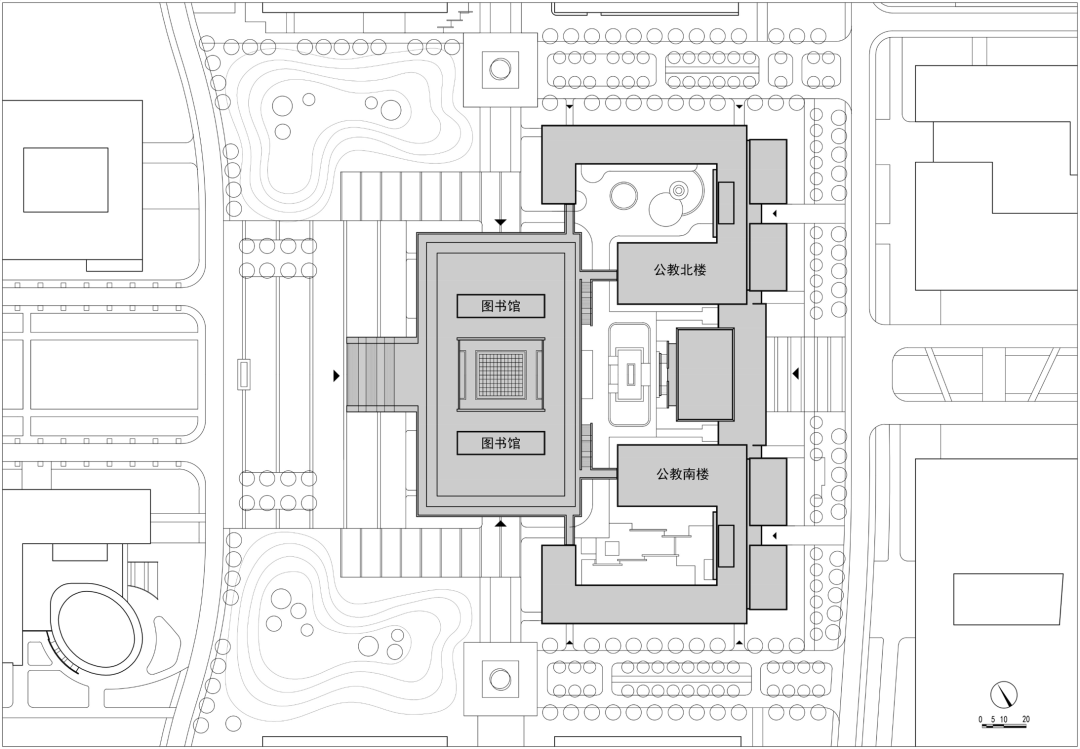

核心组团在校园中的位置

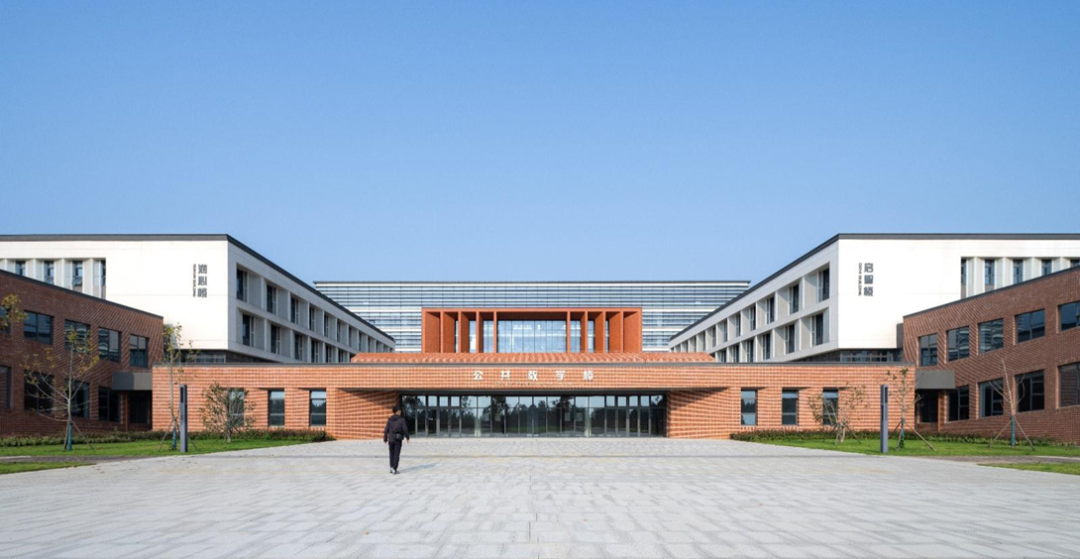

东向主入口建筑群形象

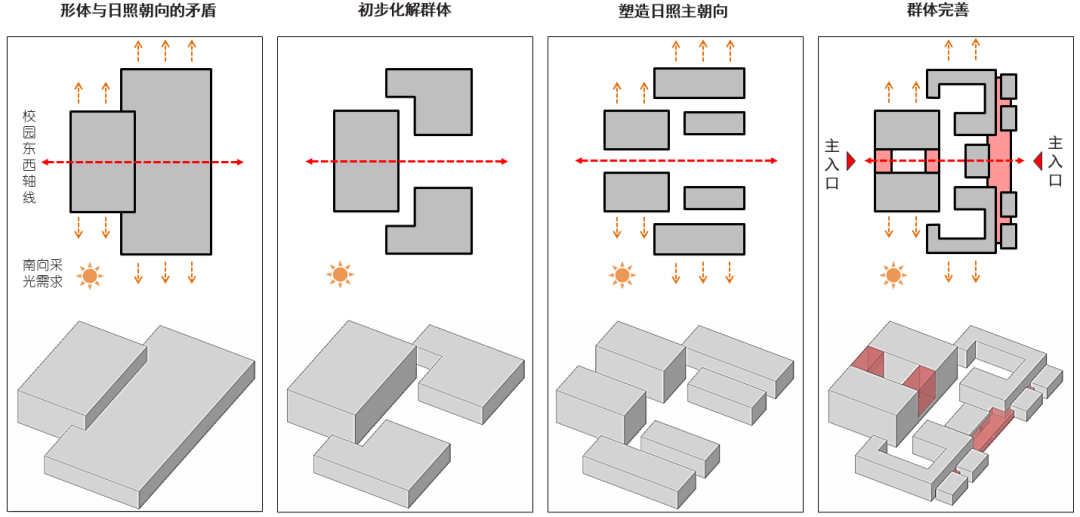

布局策略 —— 化解形体关系兼顾南北朝向及东西轴线

在总体规划层面，我们将图书馆和公教楼的主入口分别设置为西向和东向，并为实现建筑良好的南北朝向而展开了一系列布局策略：针对图书馆，将南北向较长的体量分为南区和北区，并在中间部位设置中庭，这样分解后的体量，在南北区均呈现东西长的南北朝向，巧妙地将南北长的体量化解为东西长的功能区，并在中庭部位朝西自然形成图书馆主入口；针对教学楼，将较大的体量分解为两个以南北向为主的U字形体量，并沿图书馆中轴线南北对称布局，在两个体量之间于中轴线之上朝东自然设置公教楼主入口大厅。

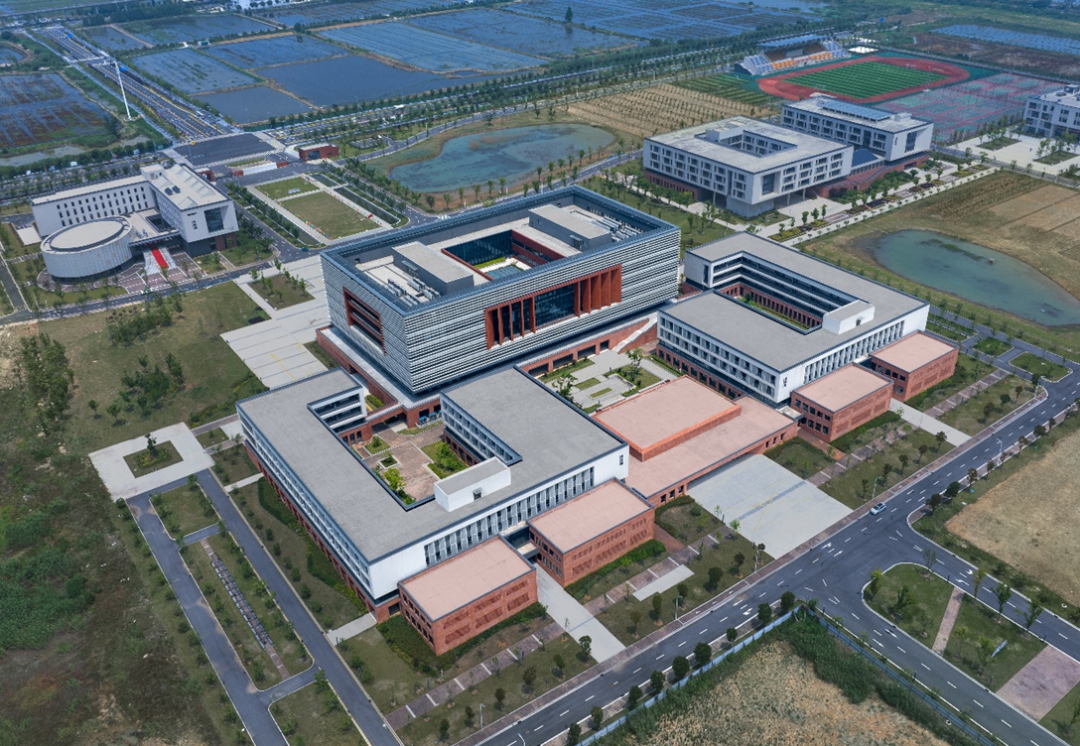

建筑群东北向航拍图

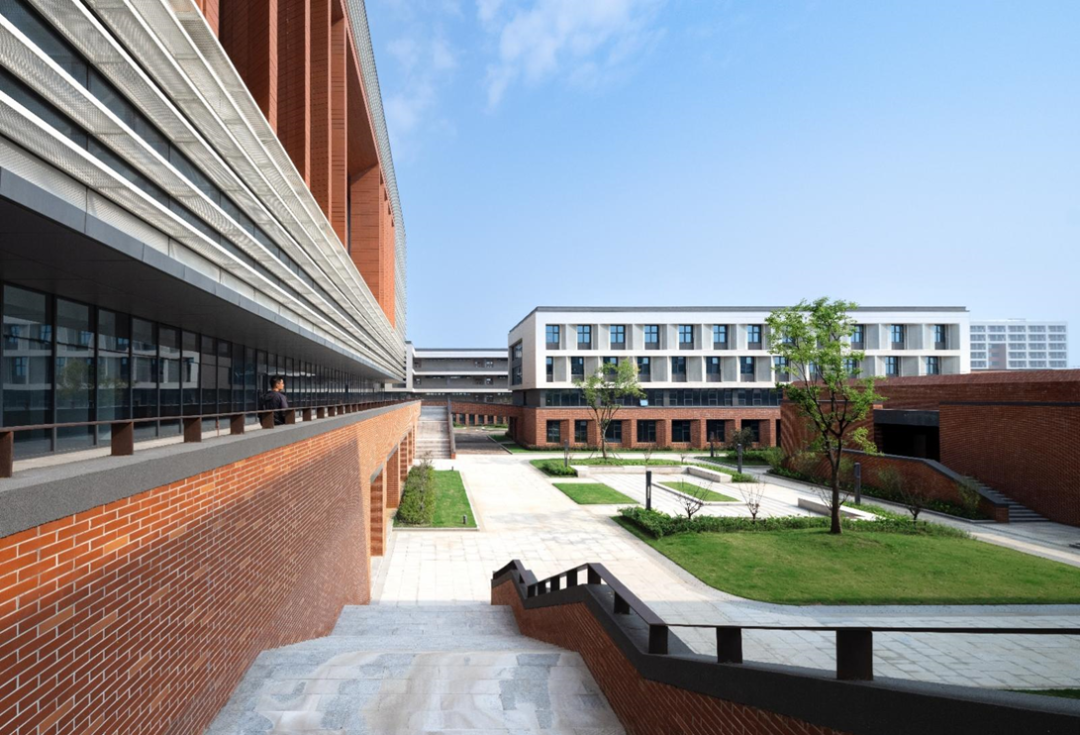

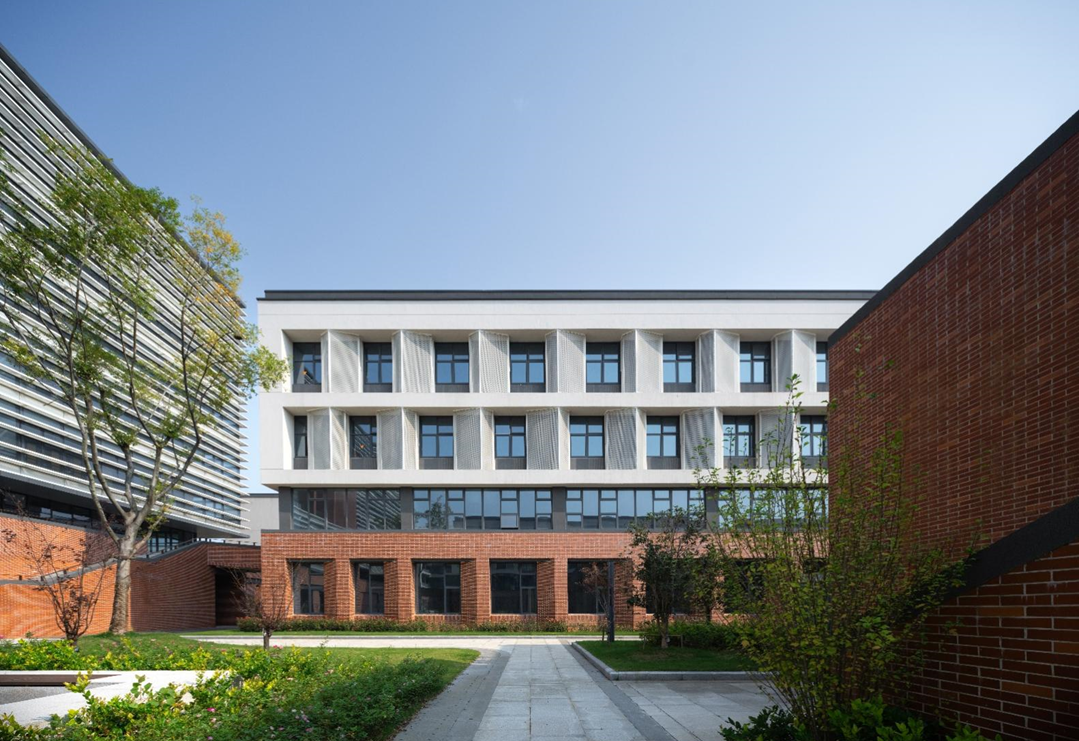

由二层平台看内院

错落有致的群体关系

标志性策略 —— 主体建筑的特征营造

图书馆主立面将书本意向与中国传统格栅窗进行有机融合,以“知识之窗”的概念塑造兼具东方意蕴的建筑形象，红色的陶土板和蓝色的玻璃形成鲜明对比，给人以深刻印象，使人过目难忘，呼应了图书馆作为校园核心建筑的主体地位，强化了其标志性。

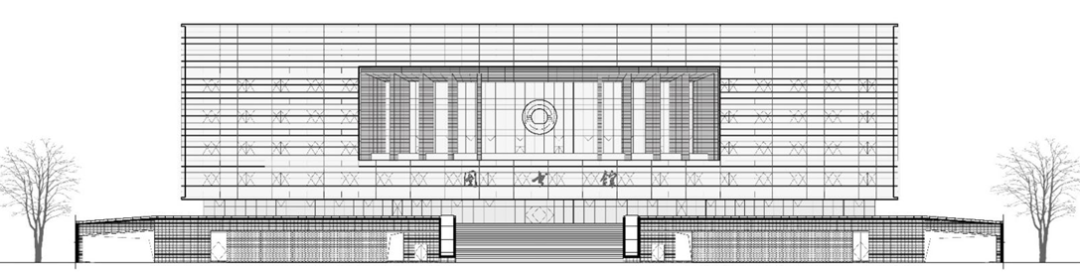

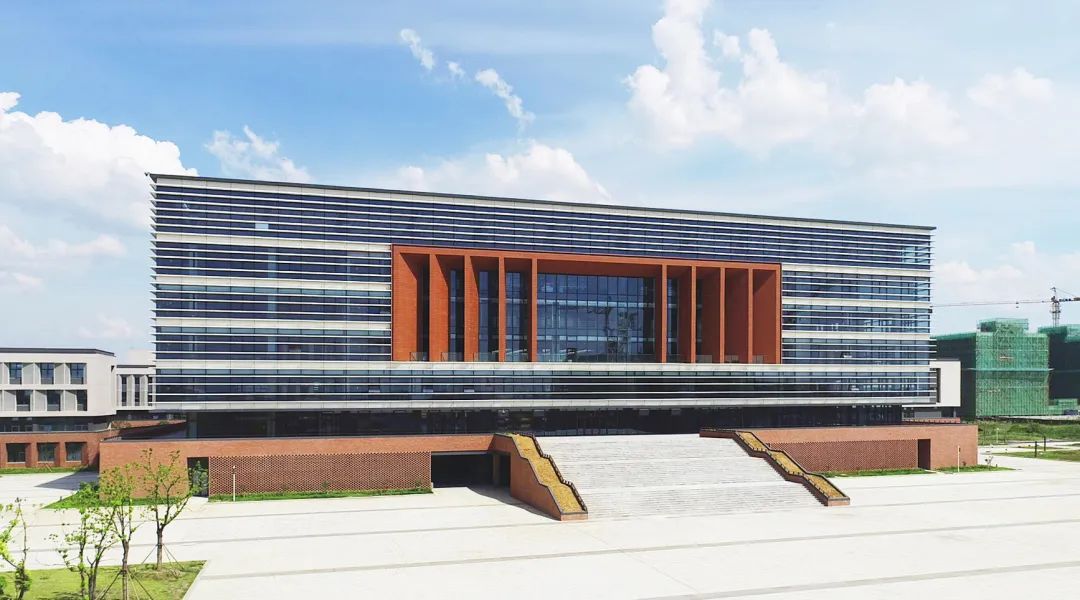

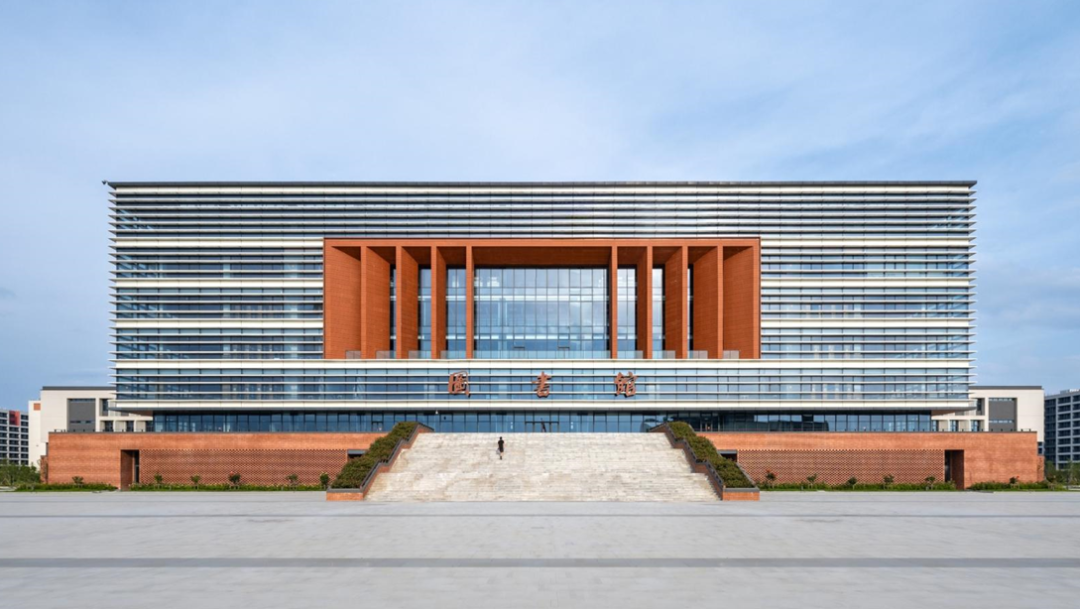

特征鲜明的图书馆主立面

另外，设计通过烘托手法突出图书馆的主体形象，一方面建筑群以错落有致、主次有序的群体关系营造大气磅礴的主体建筑气势，对称布局的公教楼烘托了体量高大的图书馆；另一方面，图书馆采用幕墙体系，以整个校园外饰面中最高档的陶板、玻璃幕墙和金属板进行组合塑造建筑，与以饰面砂浆为主的校园其他建筑拉开差距，突出其作为主体建筑的气质。

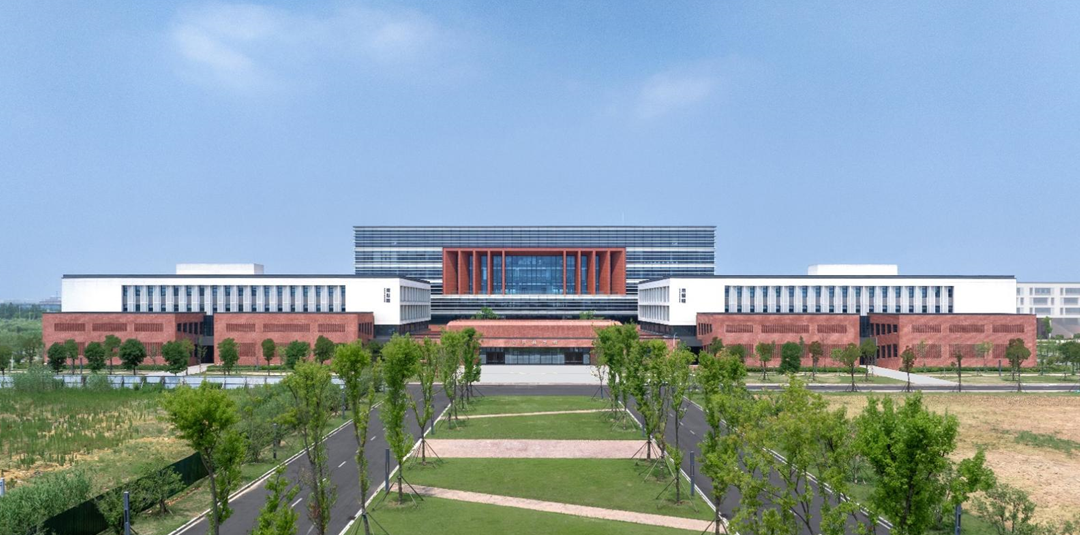

南北公教楼居于两侧，图书馆居于中心的大气磅礴的建筑群形象

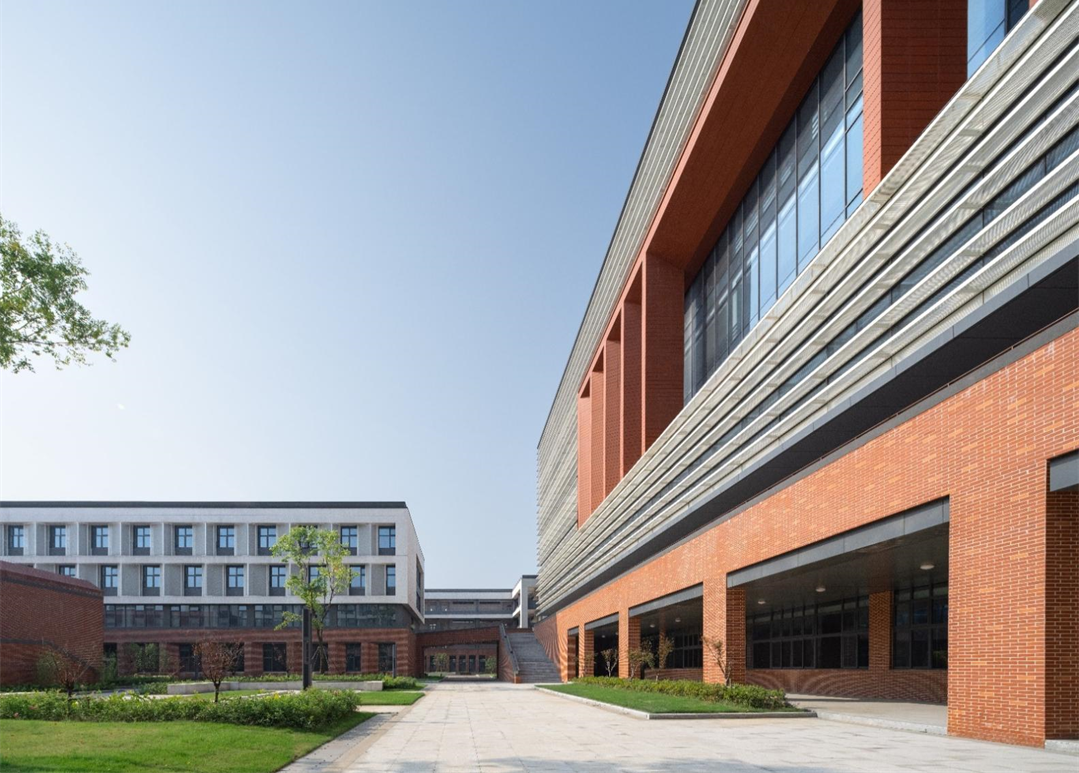

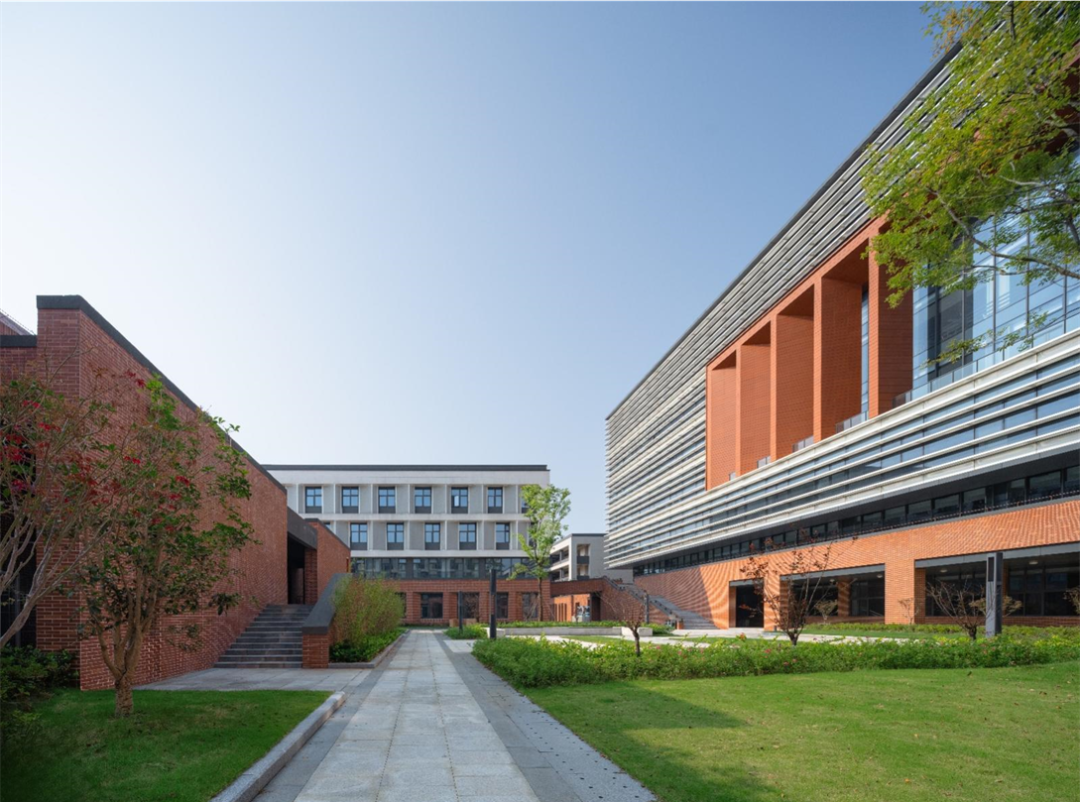

内院视角看图书馆和公教楼

传承策略 —— 老校园文脉 + 高淳地域性 = 本校园的唯一性

红山学院的老校园——桥头校区为1910年建设的中华三育社旧址，现存一批镇江市文保建筑，保存良好，特征鲜明，其典型特征为三段式立面、红砖外墙、质朴实用；新校园所在地高淳的传统建筑具有典型的江南地域特征，呈现出白墙灰瓦、尺度宜人、清新雅致的鲜明特色。设计传承桥头校区文保建筑的特征和高淳本地的地域性建筑特征，并将二者有机融合，塑造出属于红山学院且属于高淳的唯一性特征，呈现出红砖记忆、白墙灰檐的三段式建筑形象。

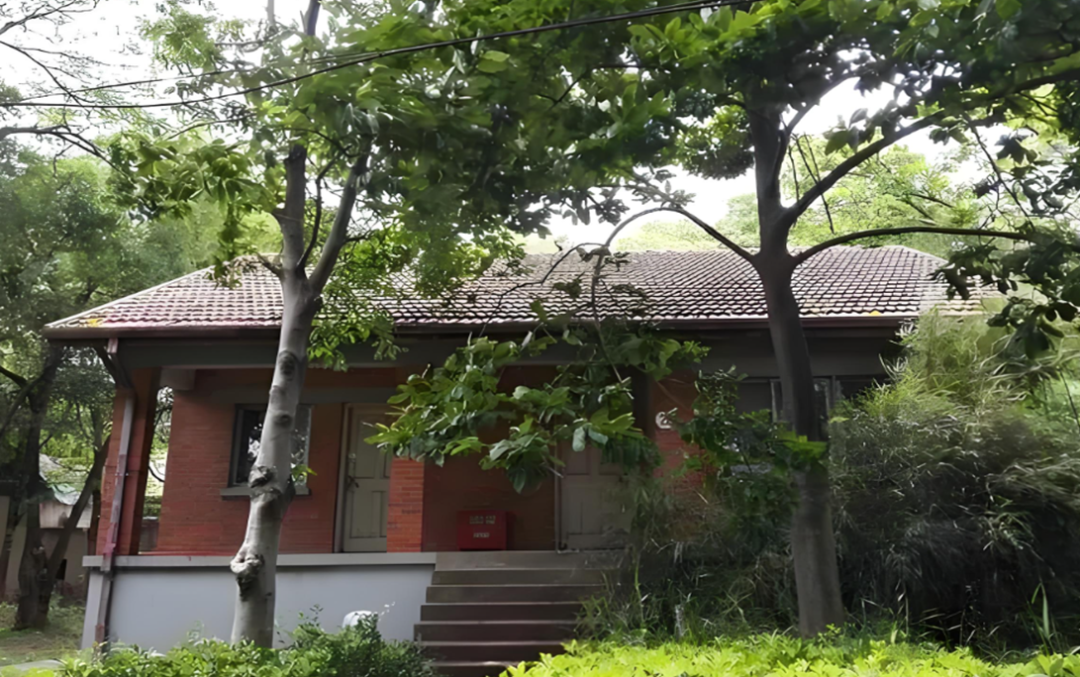

红山学院桥头校区建于1910年的中华三育社旧址

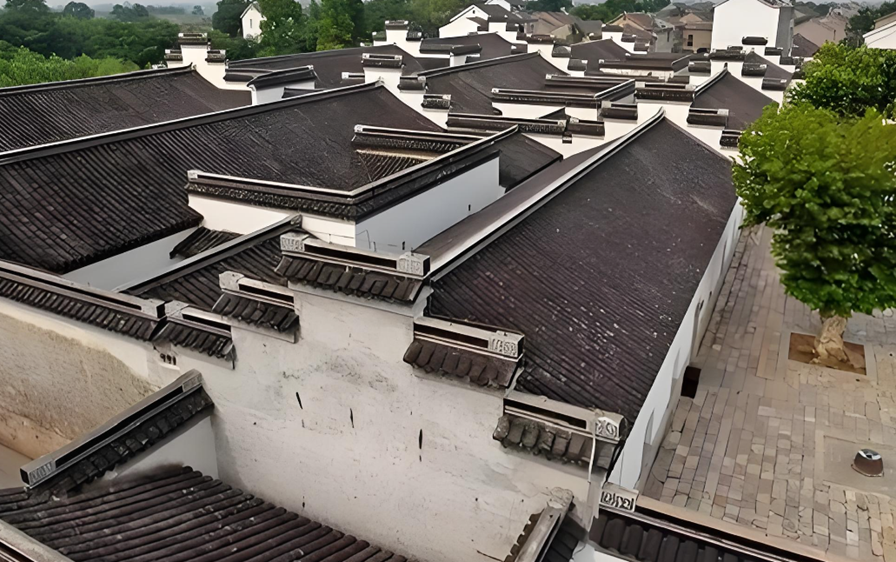

高淳区具有白墙灰瓦特征的典型地域建筑

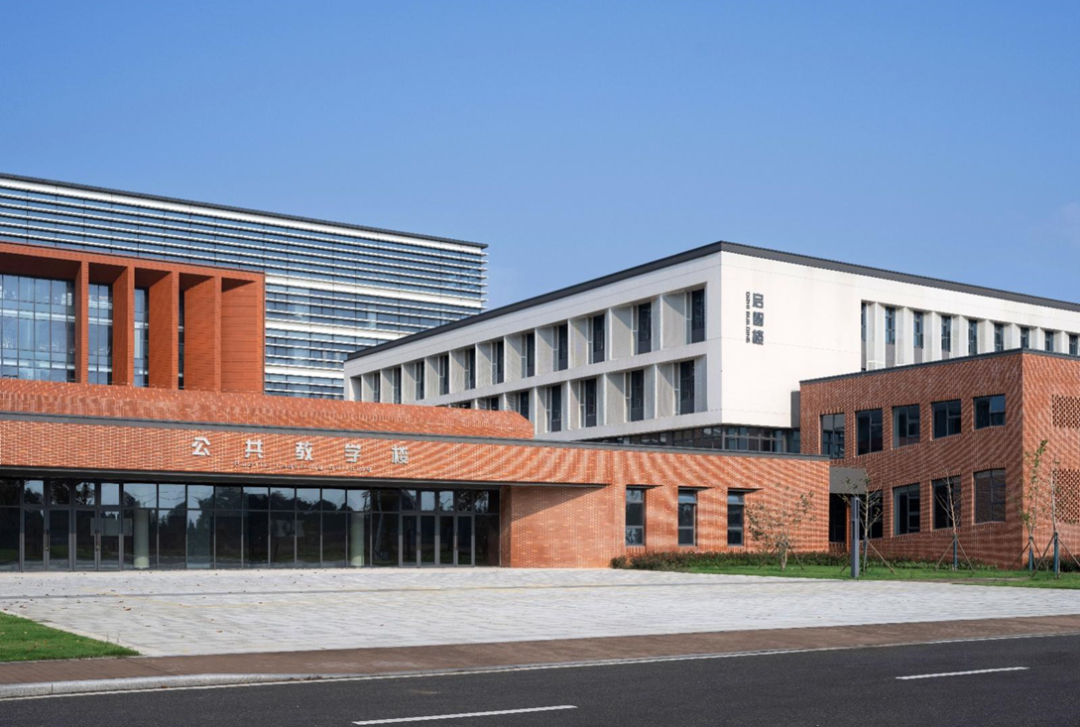

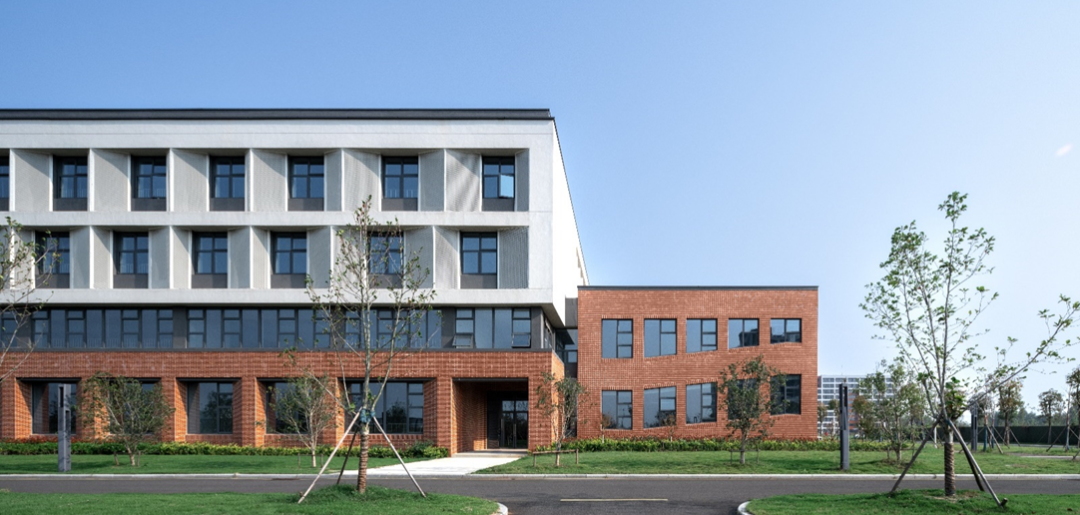

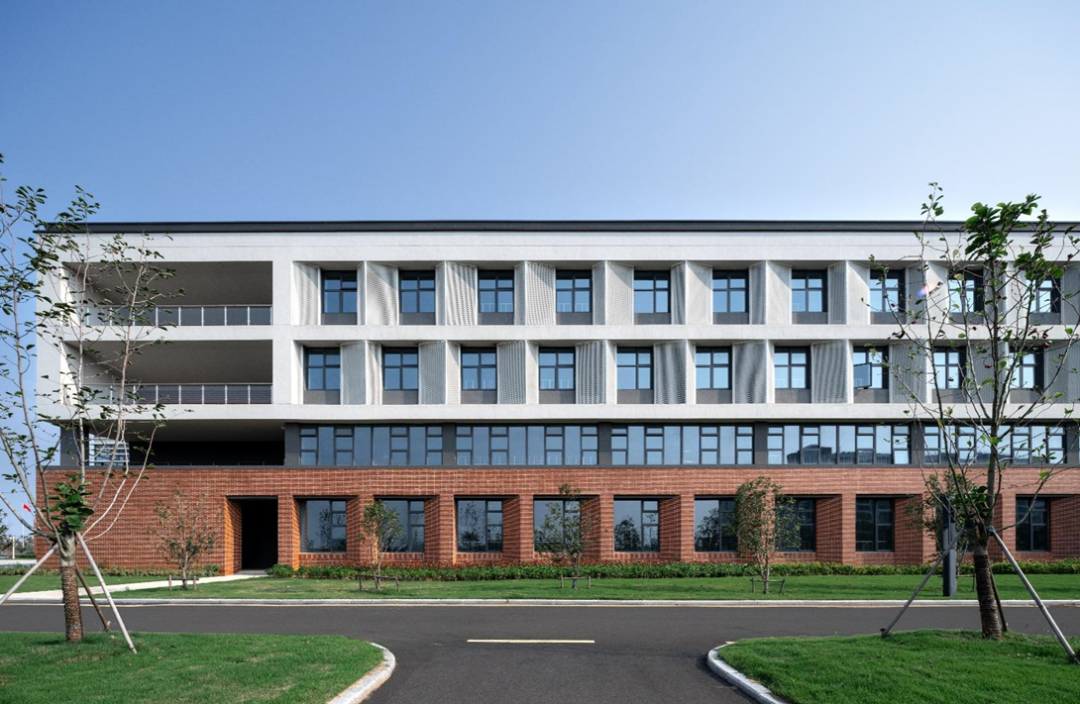

具有红砖记忆和白墙灰檐意向的公教楼形象

红色陶砖与白色遮阳板构成的图书馆立面肌理

低碳策略 —— 自然通风与采光

建筑群均通过开启扇做自然通风，并在图书馆结合中庭设置天窗，有利于夏季利用通高空间进行自然拔风，促进室内外冷热气流交换，改善室内环境，使建筑在夏初及夏末在不开空调的情况下具备良好的气温，同时建筑沿四周阅览区设置足够的采光面，尽量缩减人工照明成本。

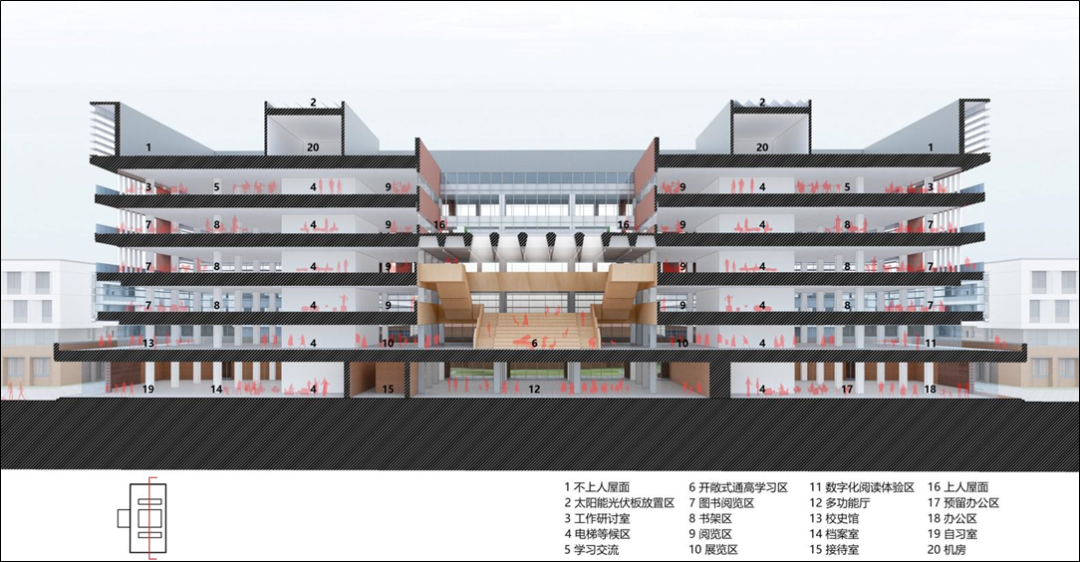

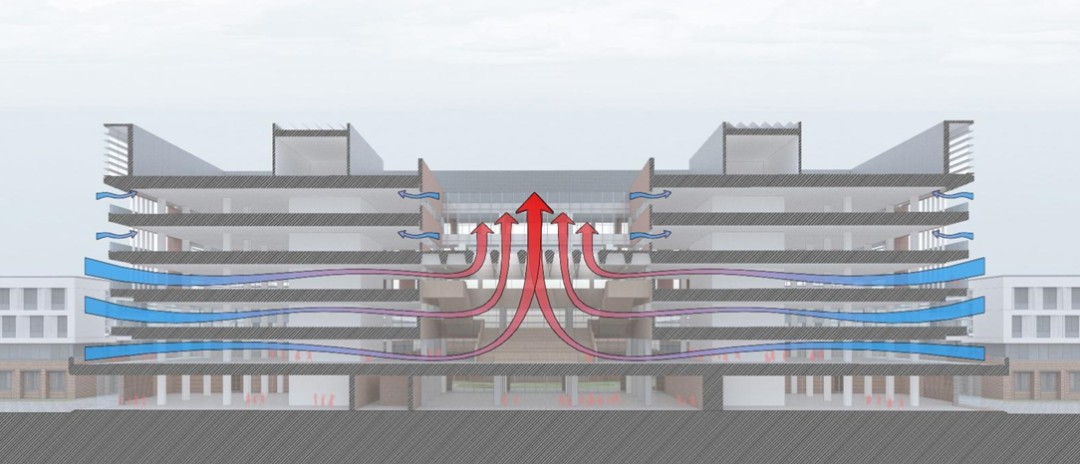

图书馆自然通风

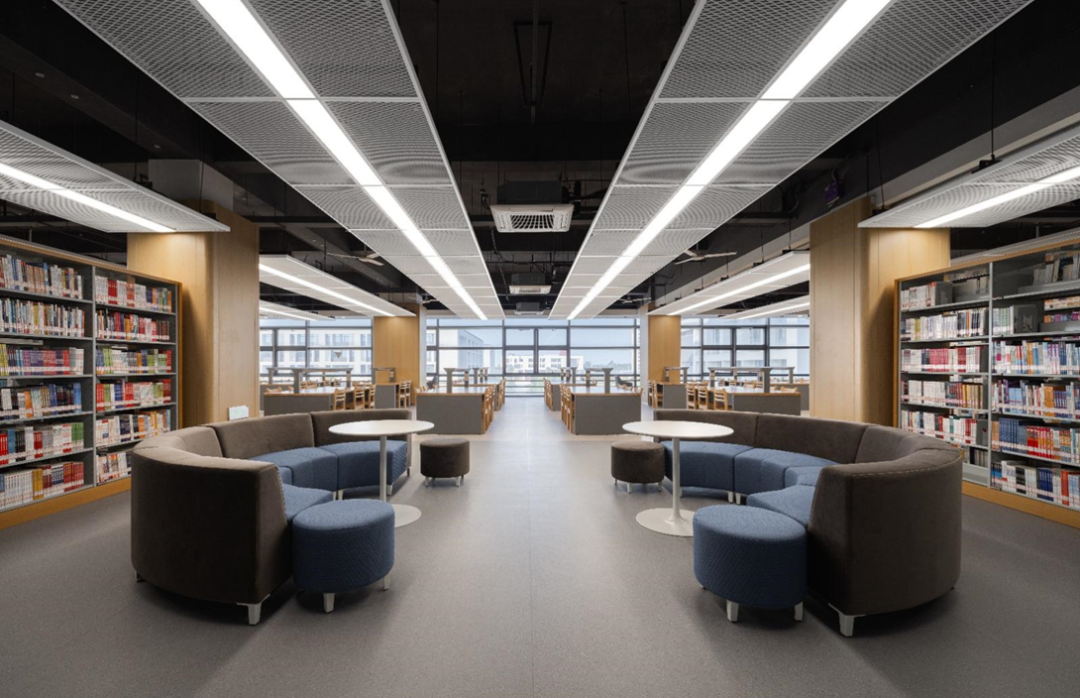

图书馆标准层休息区

自然采光的图书馆二楼大厅

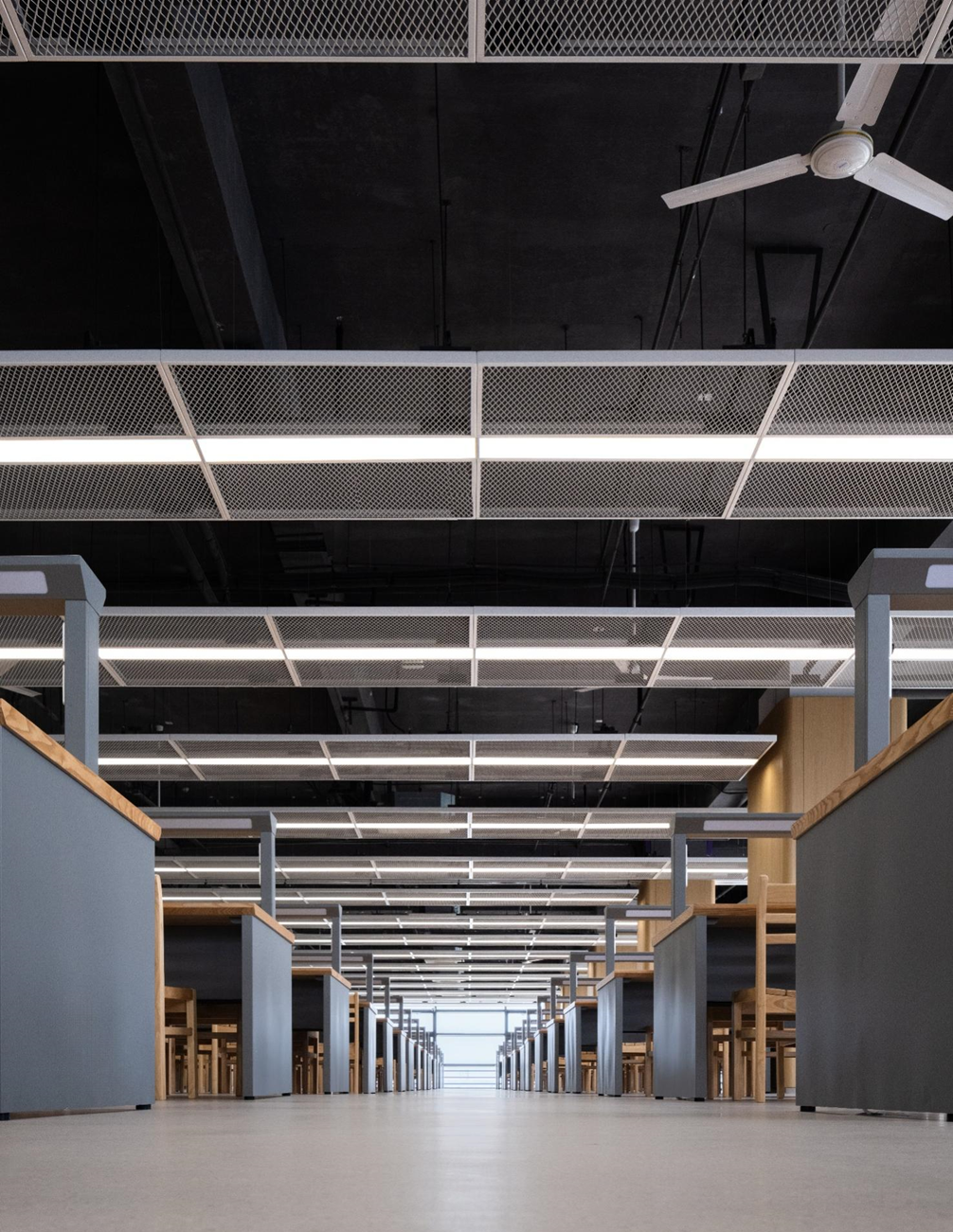

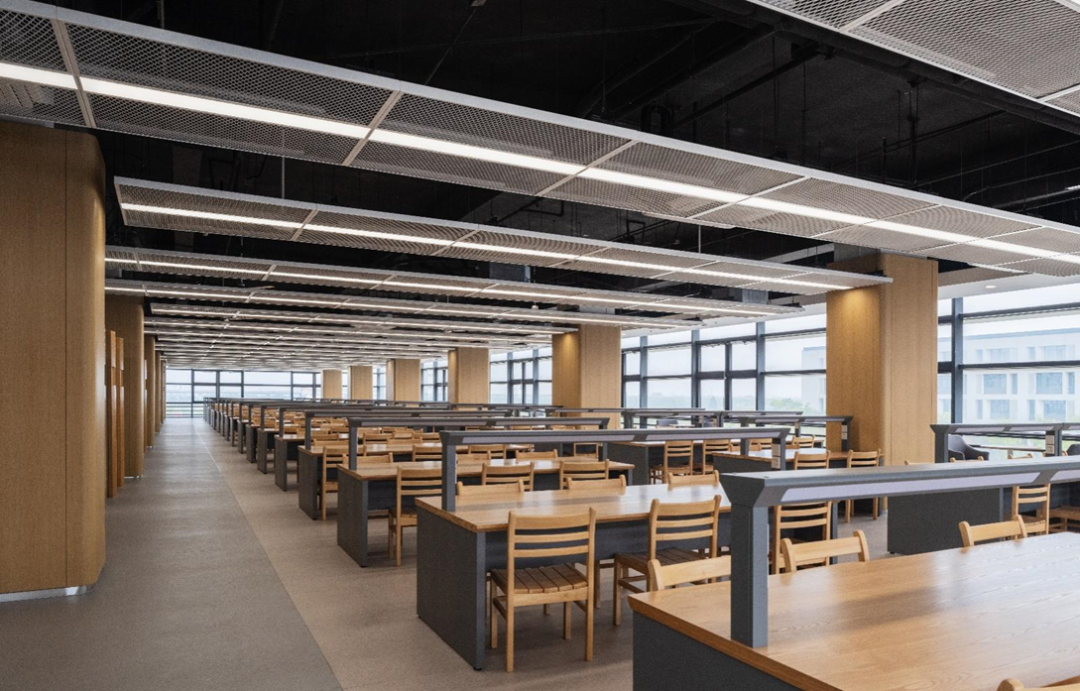

图书馆阅览区的自然通风与采光效果

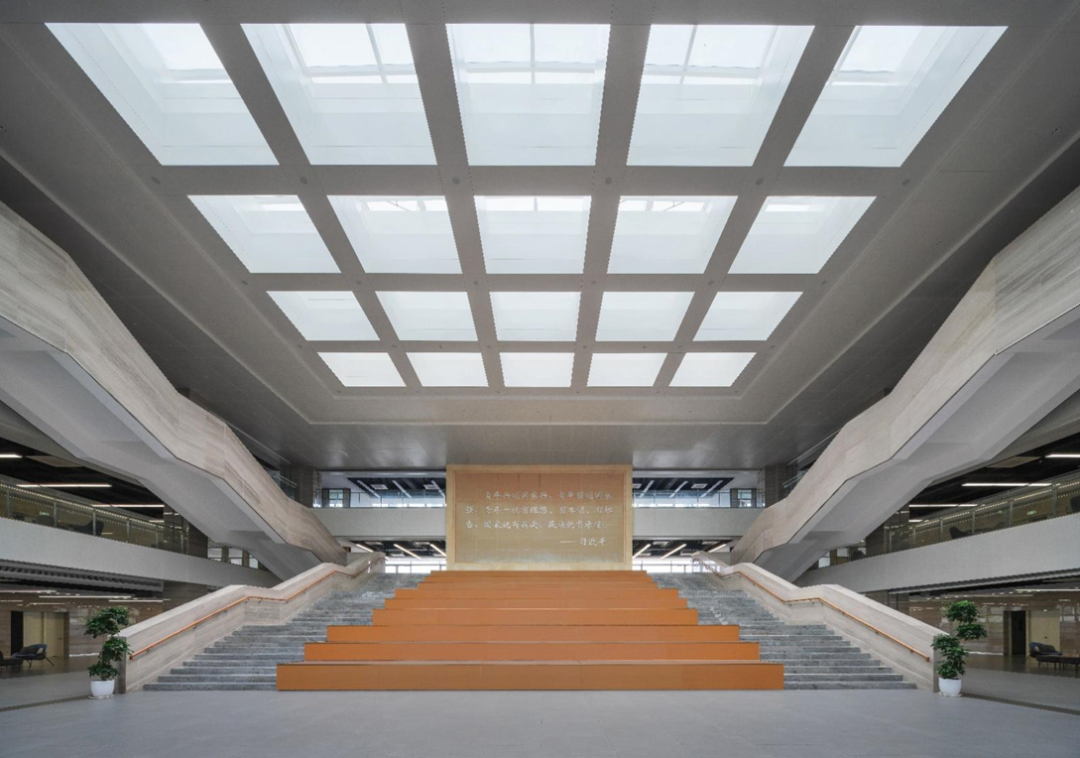

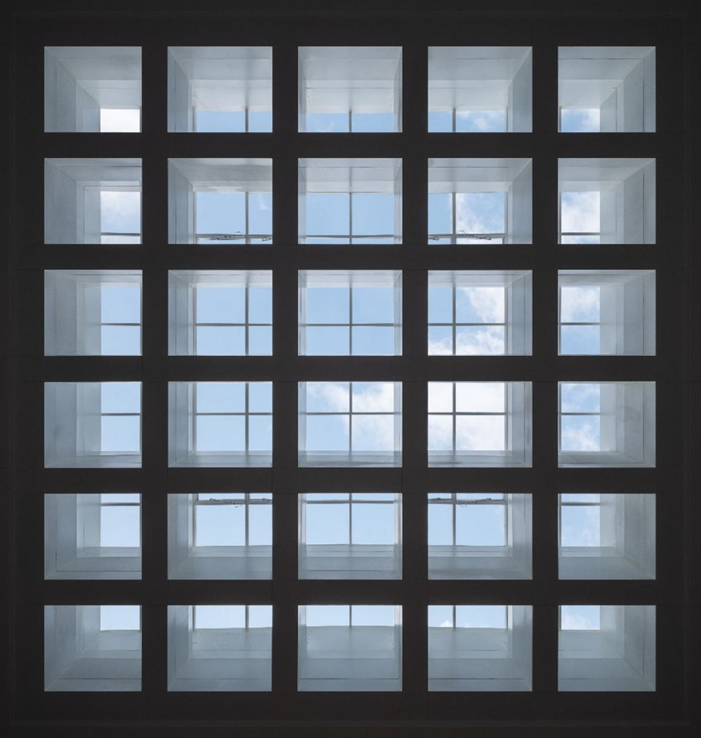

图书馆大厅天窗

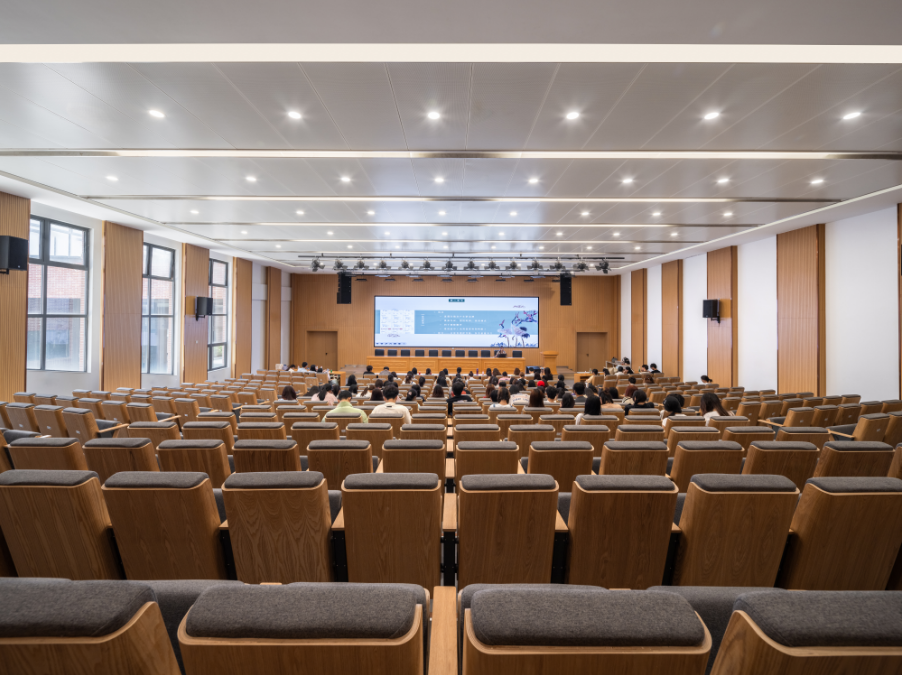

公教楼报告厅内景

低碳策略 —— 立体表皮

建筑群均通过立体表皮进行被动式遮阳，其中图书馆外表皮采用外挑600宽的穿孔铝板，并在竖向均匀布局，形成了图书馆立面的主要建筑语言，公教楼立面采用内退600做采光窗，并通过穿孔铝板结合空调室外机达到富有韵律的立面效果。

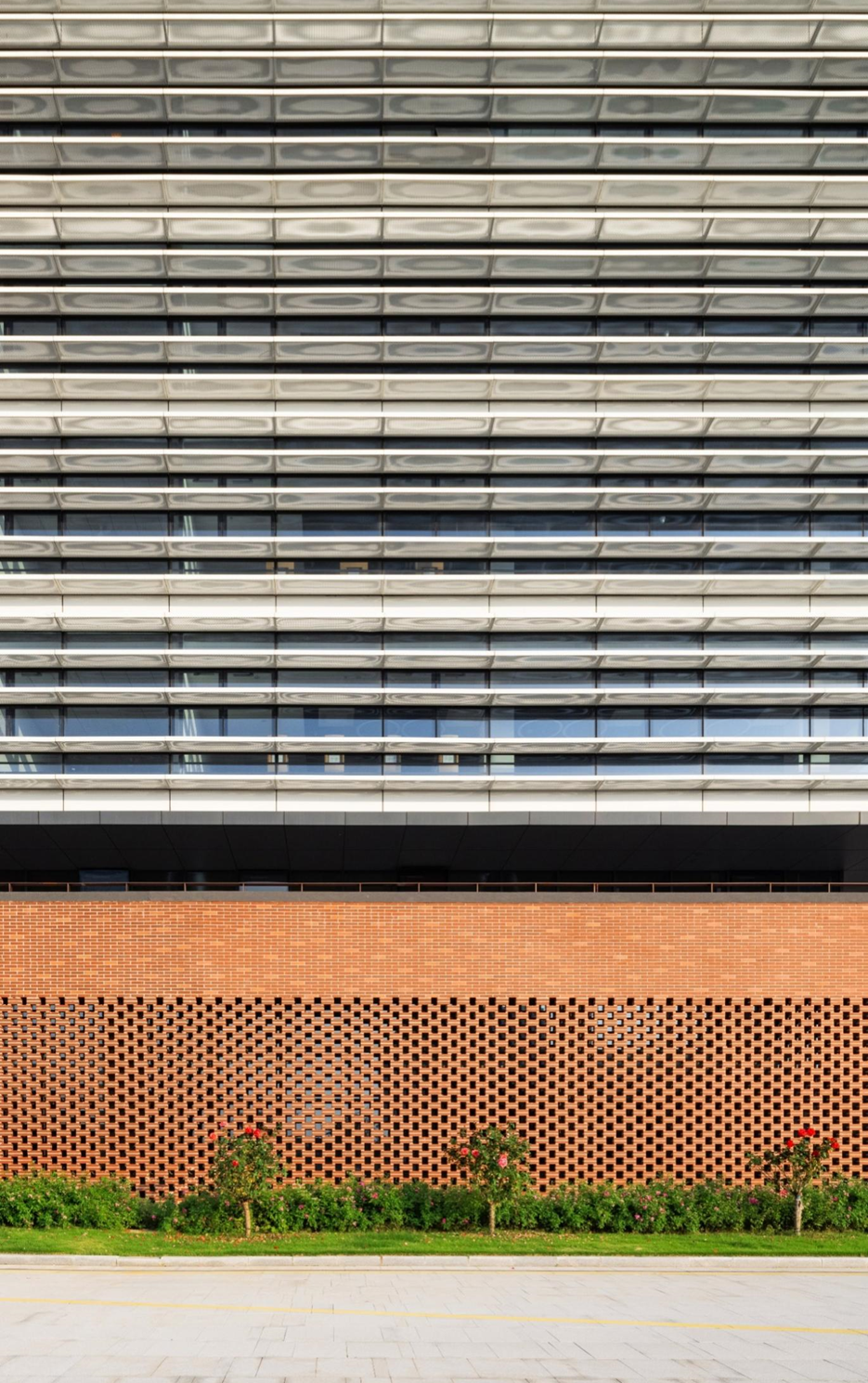

图书馆被动式外遮阳穿孔铝板

公教楼及图书馆立体表皮

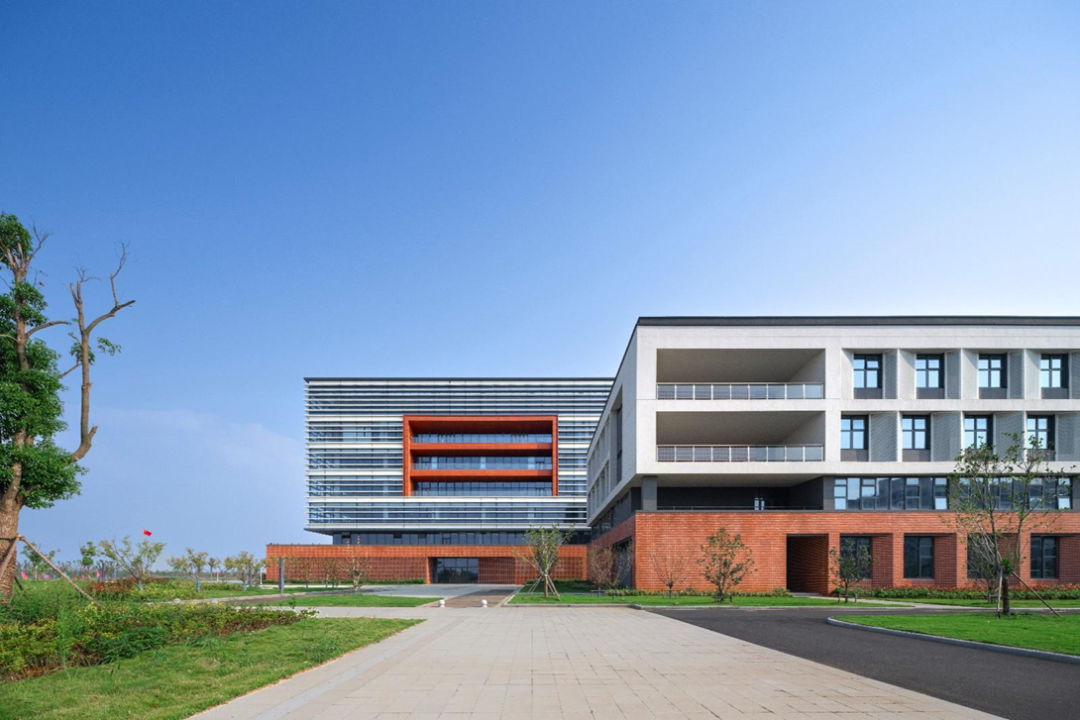

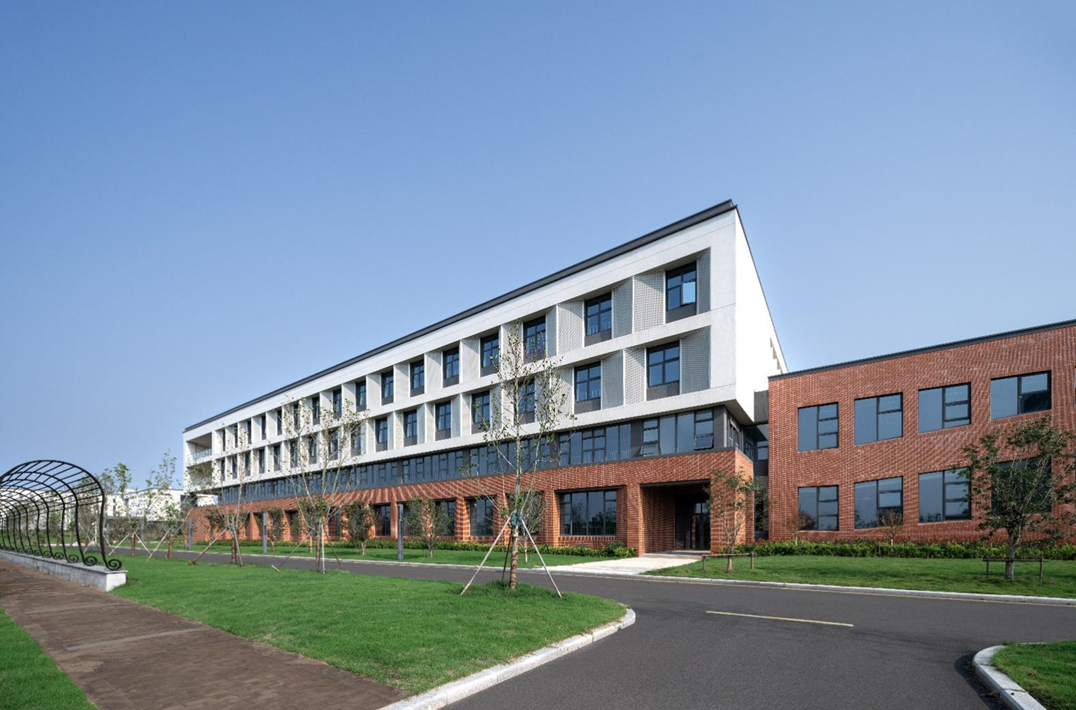

公教楼南向局部视角

低碳策略 —— 持久稳定的材料

建筑的品质对使用体验而言是至关重要的，其中建筑材料性能的稳定性尤为重要，尤其是对于校园的后期维护。经过与学校基建部门的沟通，为减少校园建成后的维修频率，我们深入研究图书馆的用材，采用稳定性较好的陶土板、陶砖以及金属和玻璃幕墙体系，确保其建筑品质的持久稳定。

以陶土板、陶砖、金属板和玻璃幕墙为主材的图书馆

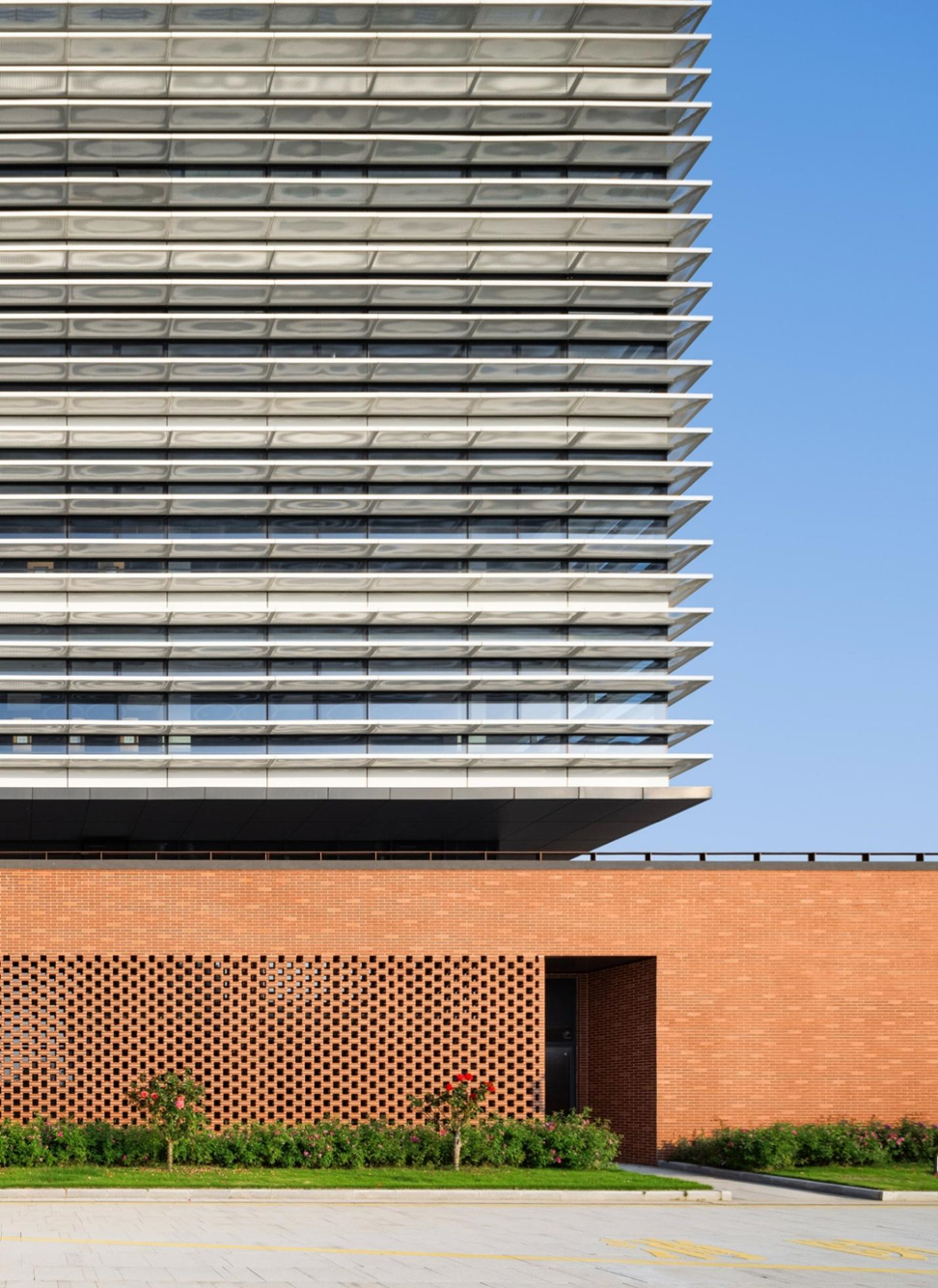

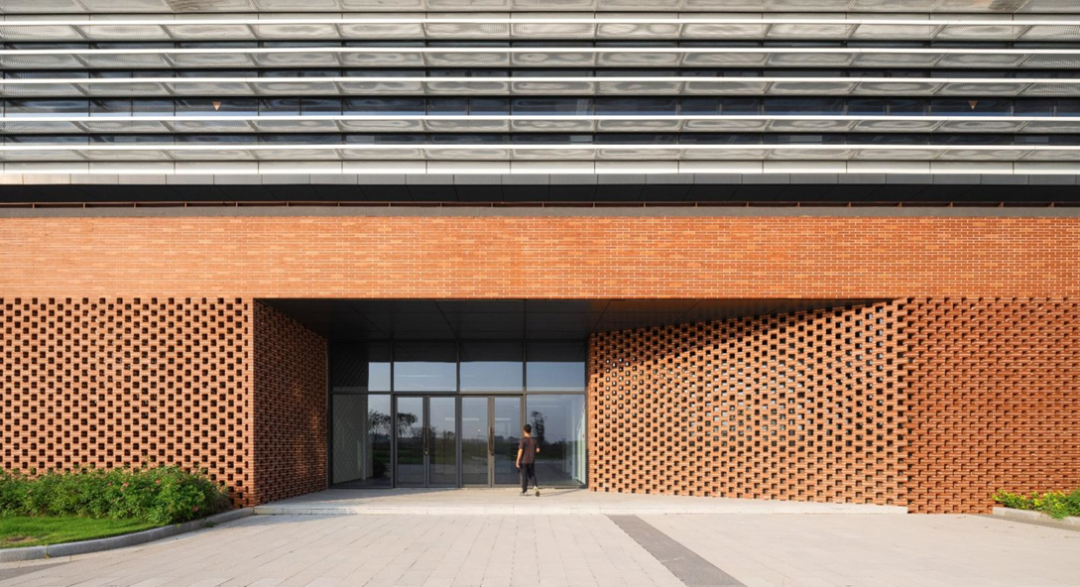

镂空陶砖建构的图书馆基座

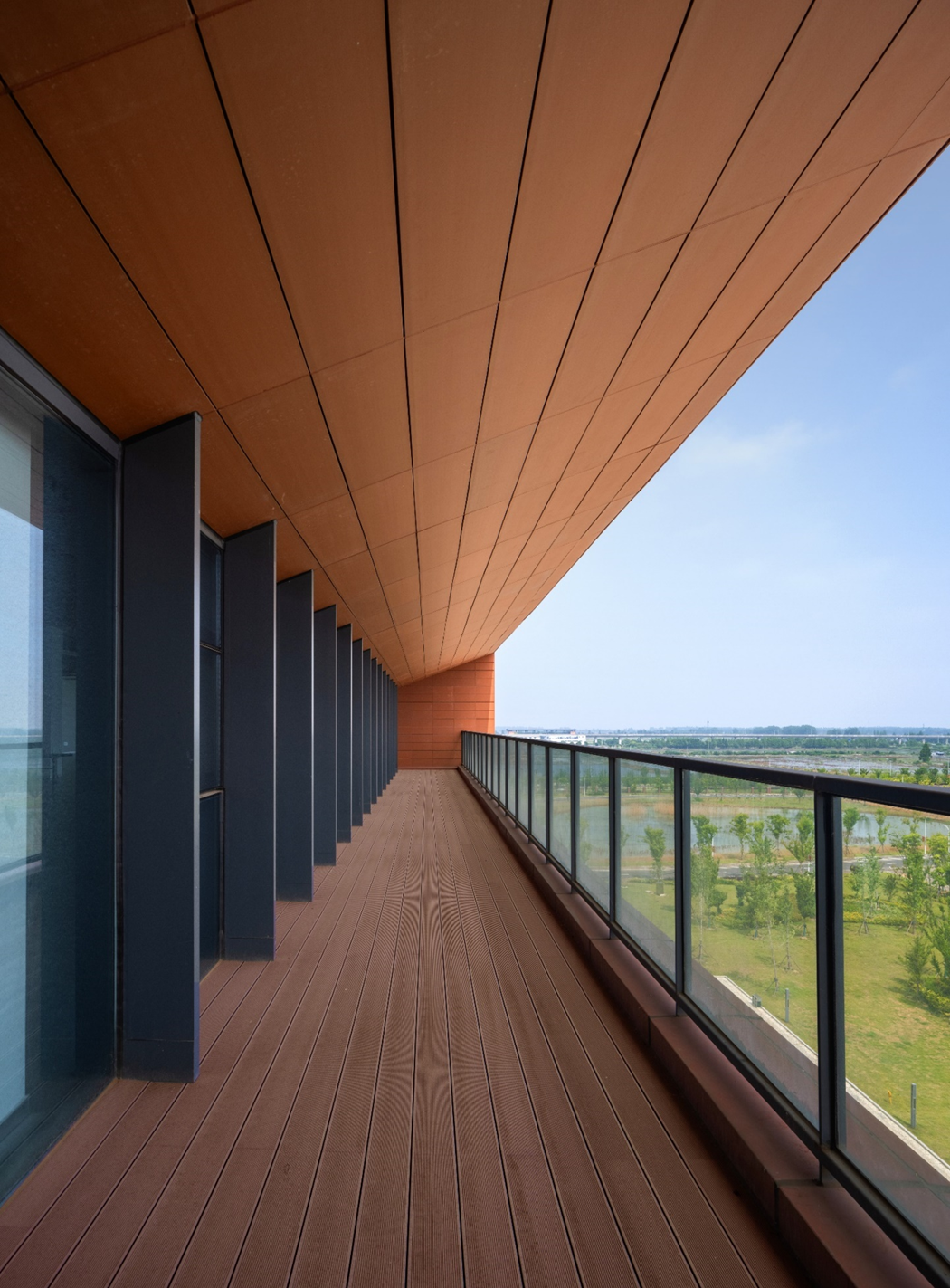

图书馆南向露台

造价策略 —— 点面结合，突出重点

尽管整体投入有限，但也要确保建成后的校园品质，因此我们在总体规划层面采取了 “点面结合、突出重点”的造价策略：以相对便宜的饰面砂浆覆盖量大面广的生活区和教学区，以相对贵的材料重点打造核心建筑（如图书馆、体育馆等），从而在有效降低整体造价的同时保持了校园的亮点。最终，一期建成区包括内装和景观在内的平均建安成本控制在了单价3500元之内，其中，图书馆以陶土板、陶砖、铝板和玻璃幕墙等材料保证了其作为校园主体建筑的品质，公教楼则在一层近人高度采用陶砖贴面，在保护墙体的同时提升了观感效果。
