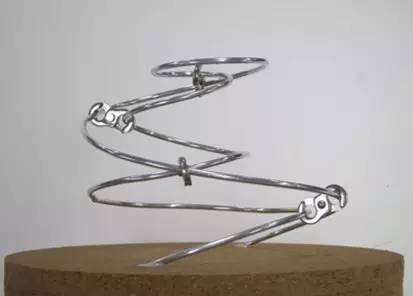

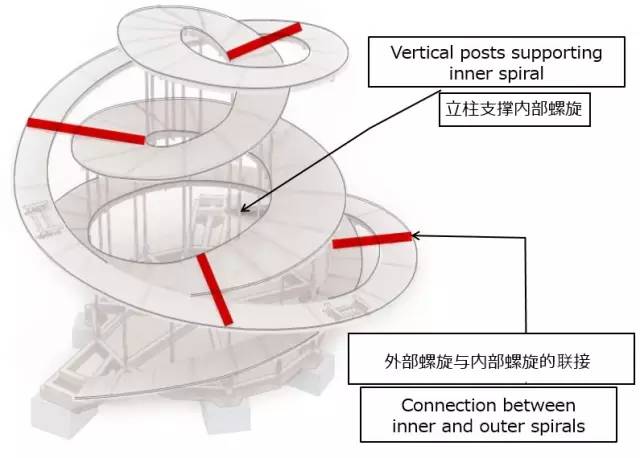

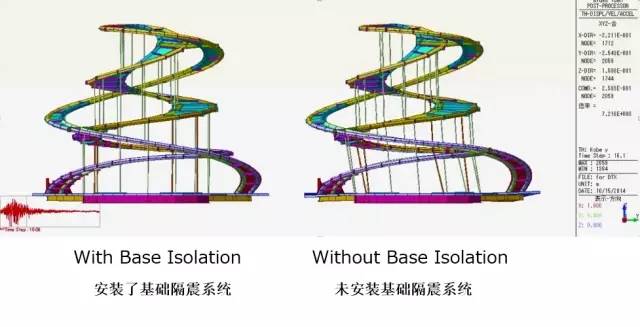

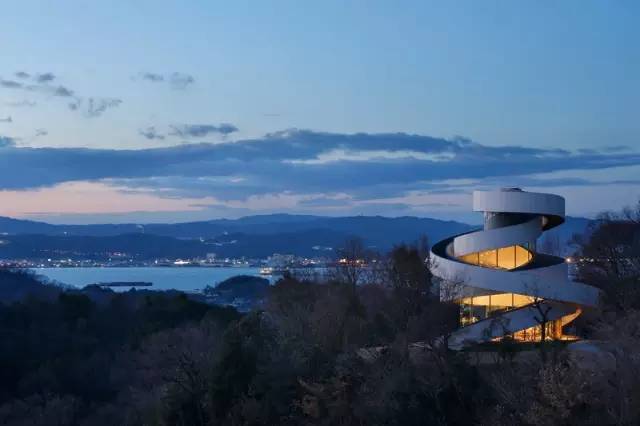

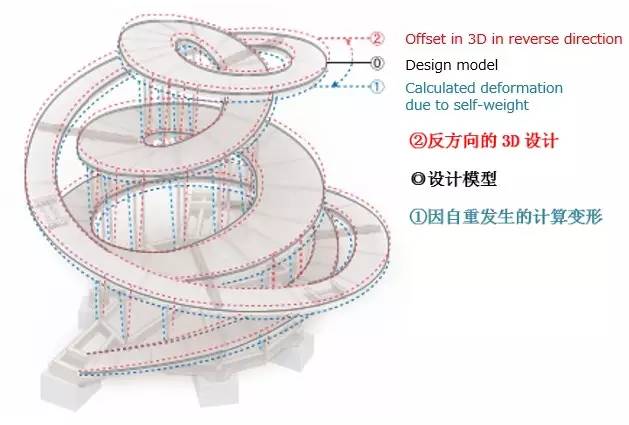

带教堂位于日本广岛某度假酒店的后花园,特别为婚礼而设计。教堂主体为钢结构,占地72平方米。两条弧形楼梯似飘扬的丝带,从不同的起点螺旋上升,环绕整个教堂,在15.4米高的顶部汇合,俯瞰濑户内海,象征着两条不同的生命轨迹因为爱和承诺而凝聚。教堂的结构可看做是一个向外扭转、拉伸的螺旋弹簧,随着上方受力而上下弹动。建筑师在设计中采用了不规则的形状。不规则的弧形三维“悬浮”楼梯给建筑施工以及钢材锻造带来了成本和时间方面的巨大挑战。我们重新确定了几何结构——将88片二维弯曲的钢构件(每片可最多承受10毫米的变形)组合在一起,构成了三维的不规则形态。我们的解决方案是,在四个方向将两条楼梯的四个交错点联接起来,从而达到减少位移的目的。这里需要运用三维支撑体系来抵抗水平力作用,同时运用基本的箍结构来抵消建筑的向外扭力,让两座楼梯相互提供水平支撑。我们安装了数根直径100毫米的钢柱,用于负担垂直荷载,支撑内部螺旋结构。外部螺旋结构则是通过悬垂形式耦合到内部螺旋上。这样匠心独具的构造设计,在世界上绝无仅有。 其次,由于丝带教堂处于地震带,我们为其安装了基础隔震系统,在不改变形态、系统和材料规格的前提下,提高了建筑的耐久性和抗震性,实现了原本的设计意图。此外,外部螺旋结构上有三个位置的地面自然振动频率低于8赫兹,因此需要考虑脚步声振因素。为了保证访客的舒适度,我们安装了三个悬臂式阻尼器来减小地面振动。考虑到脚手架拆除后,因为自重关系,建筑可能会发生32毫米的旋转沉降,从而导致立柱倾斜。为了解决这一问题,我们大胆采用了反向扭矩结构——刻意为立柱设计了一个倾角,度数与旋转沉降的度数相同,但方向相反。这样,在脚手架拆除后,立柱就会“扭转”归位。除了负责结构工程之外,奥雅纳还提供了机电、照明及声学工程的服务。该项目于2014年荣获日本商业环境设计大奖。
。
