近日,由同济设计集团设计的嘉兴市文化艺术中心项目喜报频传,接连荣获2023年度华夏建设科学技术奖二等奖、第二十届第二批中国土木工程詹天佑奖、第十五届中国钢结构金奖、2022~2023年度鲁班奖、2023年度上海市优秀工程勘察设计二等奖等十余项国家级奖项。



华夏建设科学技术奖是我国住房城乡建设行业内最具含金量的科学技术奖,旨在奖励在建设行业工作中有重要贡献的组织和公民,促进科技成果向生产力转化,提升住房和城乡建设行业的综合技术水平。


中国土木工程詹天佑奖(简称詹天佑大奖)由中国土木工程学会和北京詹天佑土木工程科学技术发展基金会于1999年联合设立,是经中共中央、国务院同意、科技部核准、住房城乡建设部认定的全国土木工程领域的奖励项目之一,是我国土木工程领域工程建设项目科技创新的最高荣誉奖。



项目概况

嘉兴市文化艺术中心是嘉兴市“百项工程献礼建党百年”和十大标志性工程之一,肩负引领地方文化繁荣、塑造高新区城市地标等多重意义。


项目位于秀洲工业区新塍路、秀洲大道交叉口,西邻秀湖公园,总用地面积约4.9万平方米,总建筑面积约11.08万平方米,其中地上建筑面积约7.78万平方米,容积率达到1.56,投资约12亿元。

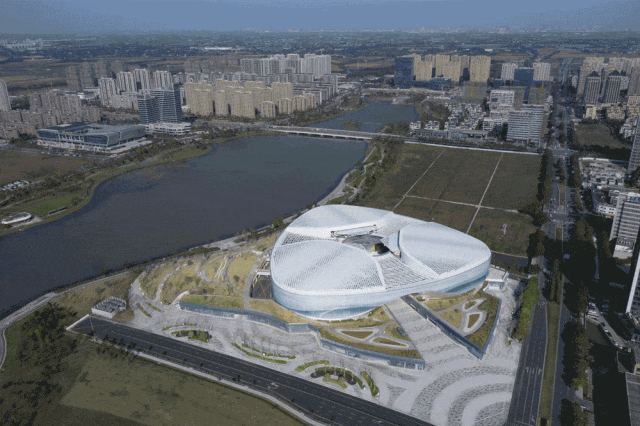

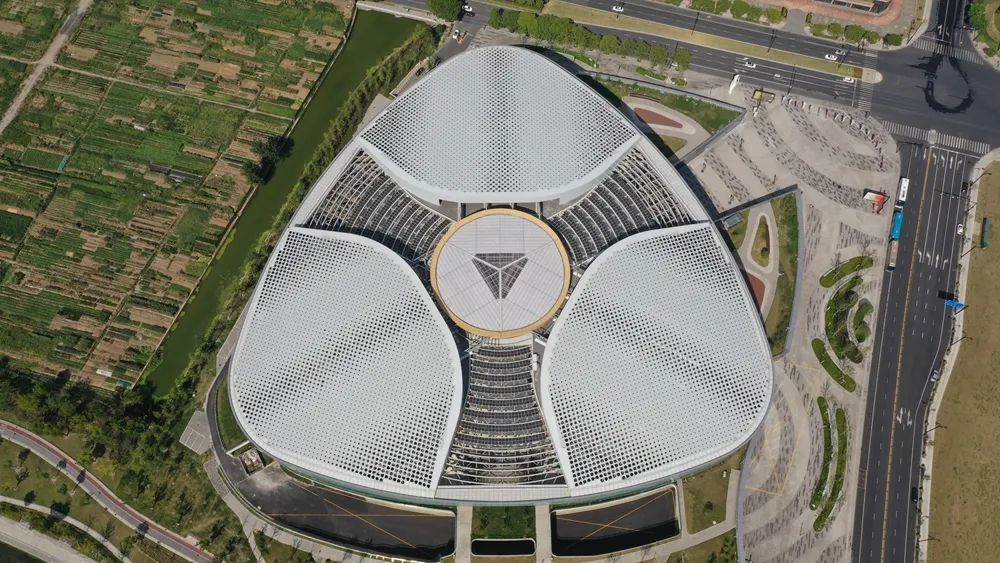

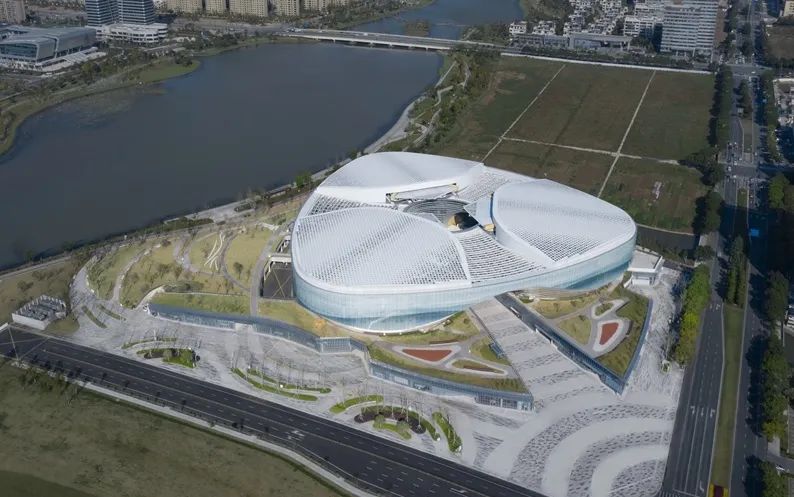

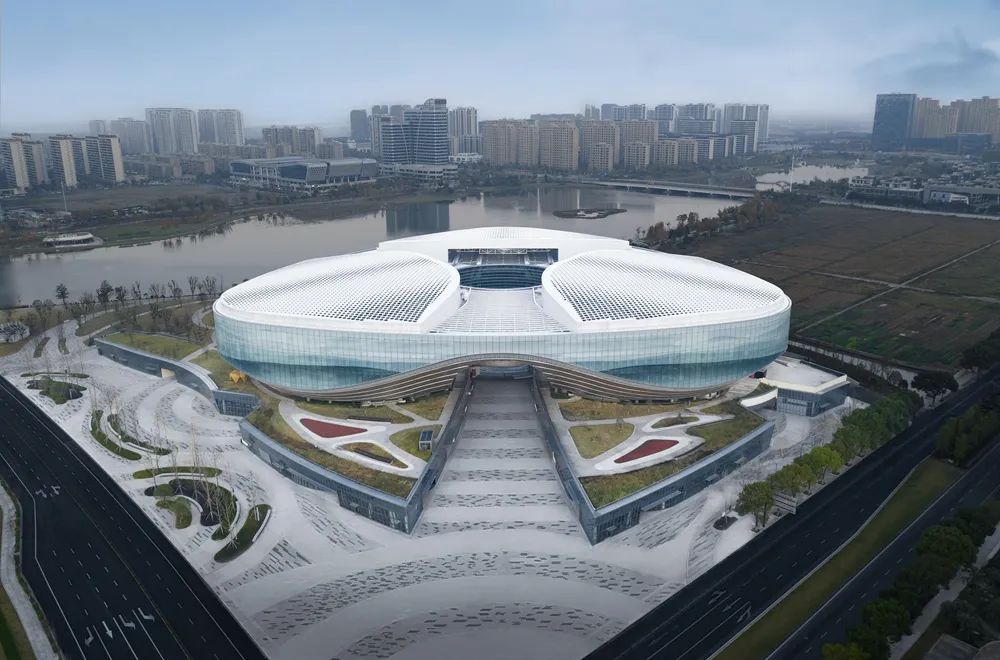

 航拍实景

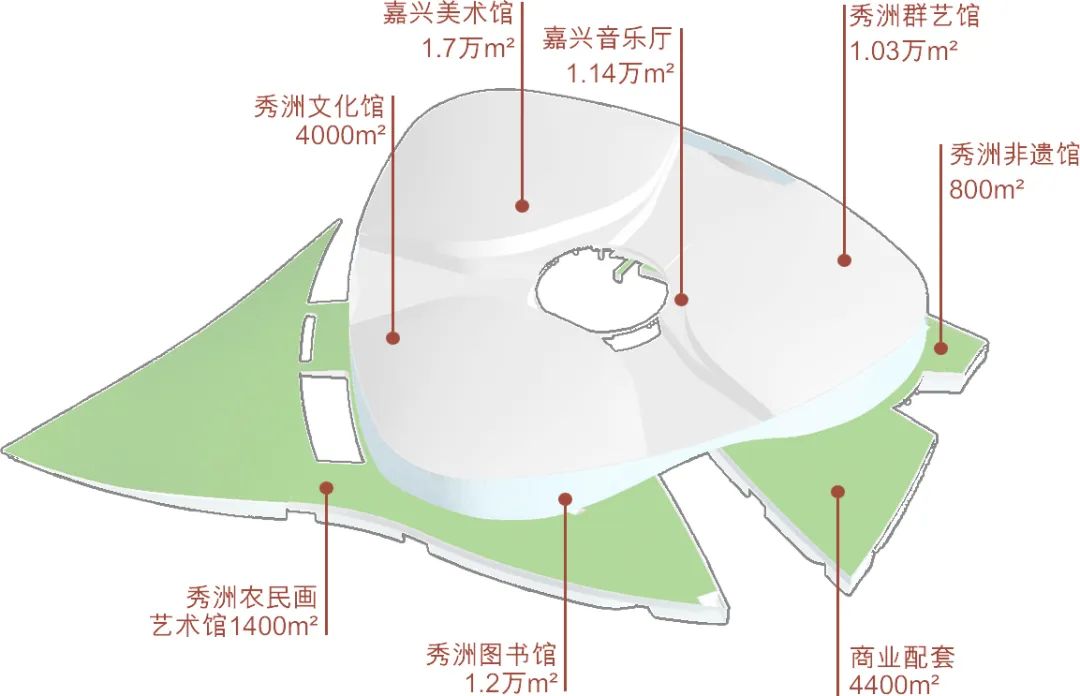

项目为市区两级合建的“六馆一厅”的大型文化综合体,功能组织以“文旅融合”为理念,聚合嘉兴美术馆、秀洲图书馆、文化馆、非遗馆、群艺馆、农民画馆和音乐厅于一体,有效组合市区各类文化艺术资源,合力带动流量人气。



项目定位与立意

1

"红船"精神的设计初心

百年前,中国共产党在嘉兴南湖红船诞生,开始了波澜壮阔、辉煌精彩的奋斗历程。嘉兴文化艺术中心的设计秉承“红船”精神,立足民生,以绽放在秀湖畔独特的“三叶花”造型寄托了嘉兴人民对美好生活的向往,以一场精彩的“文化盛宴”满足群众对优质文化资源的期待。


 沿城市界面全景


2

“三省三共”的集约共享设计思想

在城市开发边界划定、城镇转向内涵式发展的大背景下,项目通过多种使用功能、多个管理主体集合在同一地块上合建文化综合体的方式,合建停车场、电力中心、信息中心、冷源中心和消防系统,达成“省用地、省空间、省资源”的“三省”目标。


此外,项目还采取了共建设、共管理、共受益的“三共”模式,整合并共享景观、活动广场、停车空间等设施,打破建设边界,并在后续物业管理上采用“七合一”最简优化的方式,实现资源的高效利用。

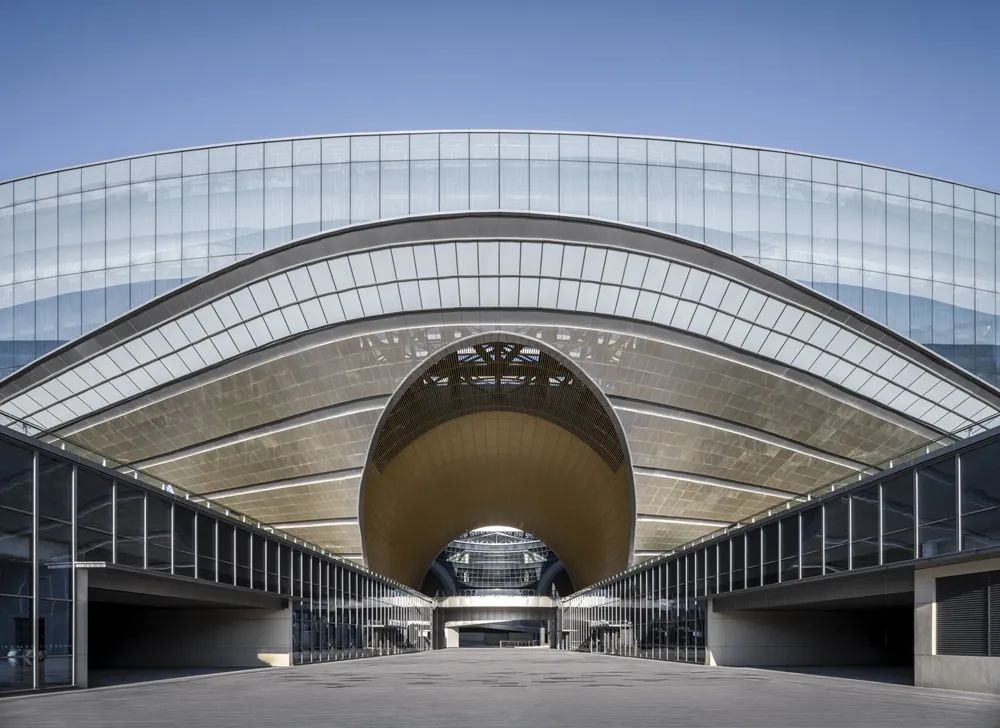

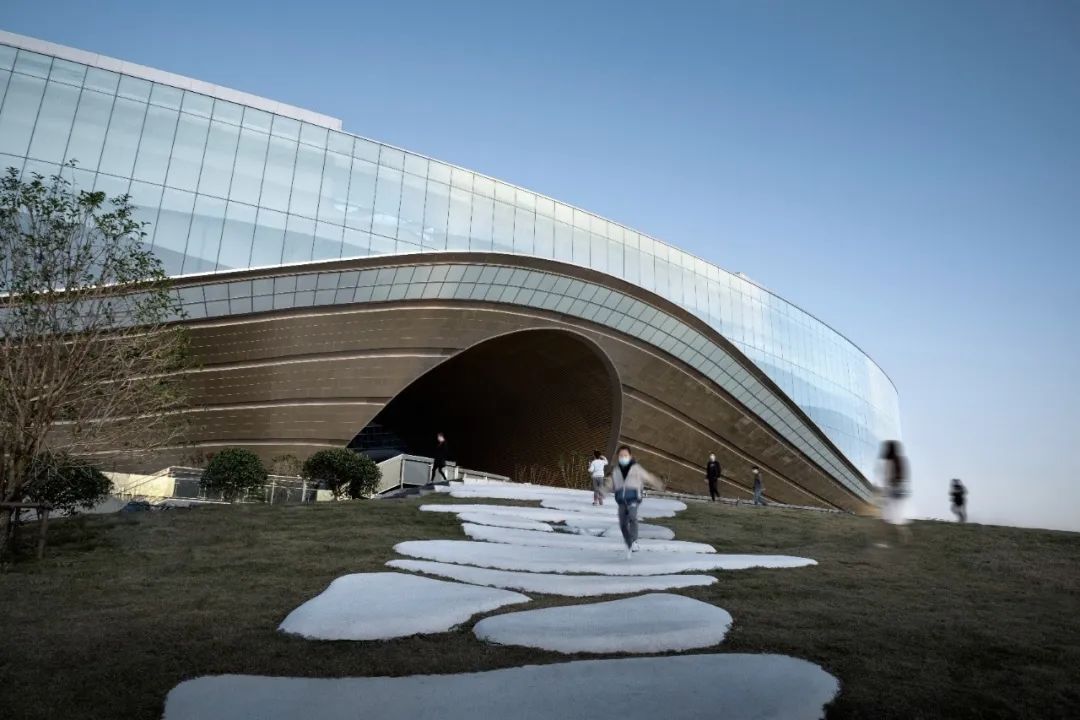

 主入口实景


3

“禾城云秀”的设计理念

建筑形象以嘉兴水乡代表性的桥、船、水、云为塑形灵感,通过对江南文化要素的意向展示,生动诠释了建筑同地域文化的亲密关联。

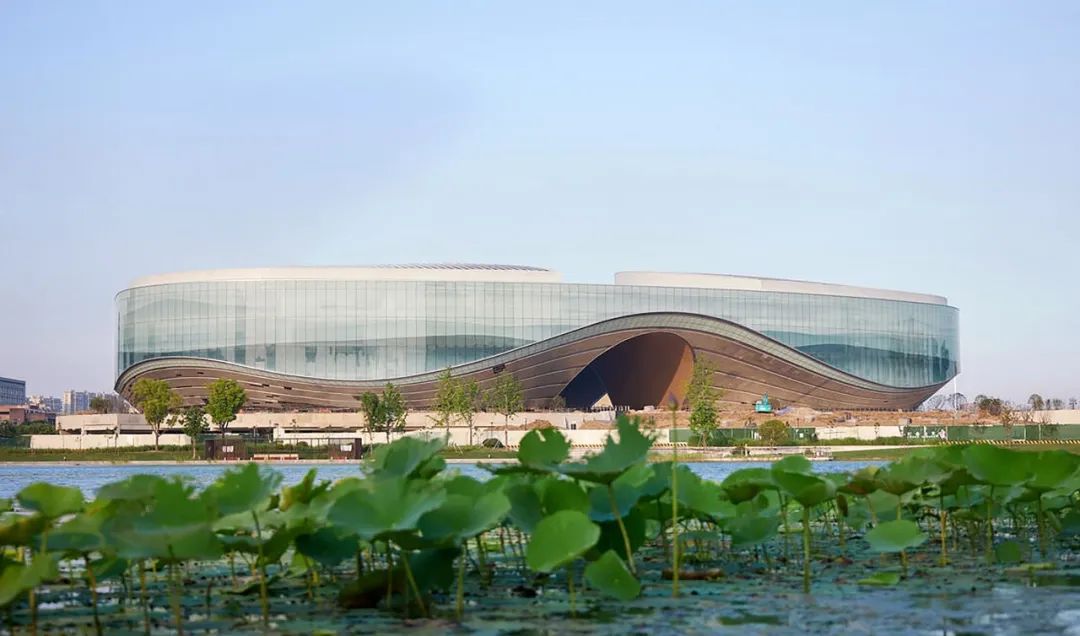

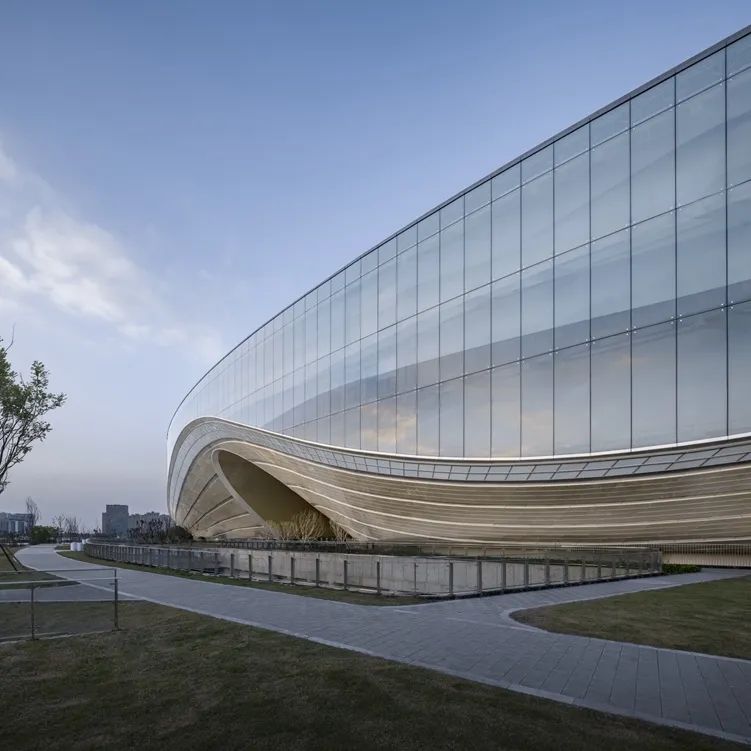

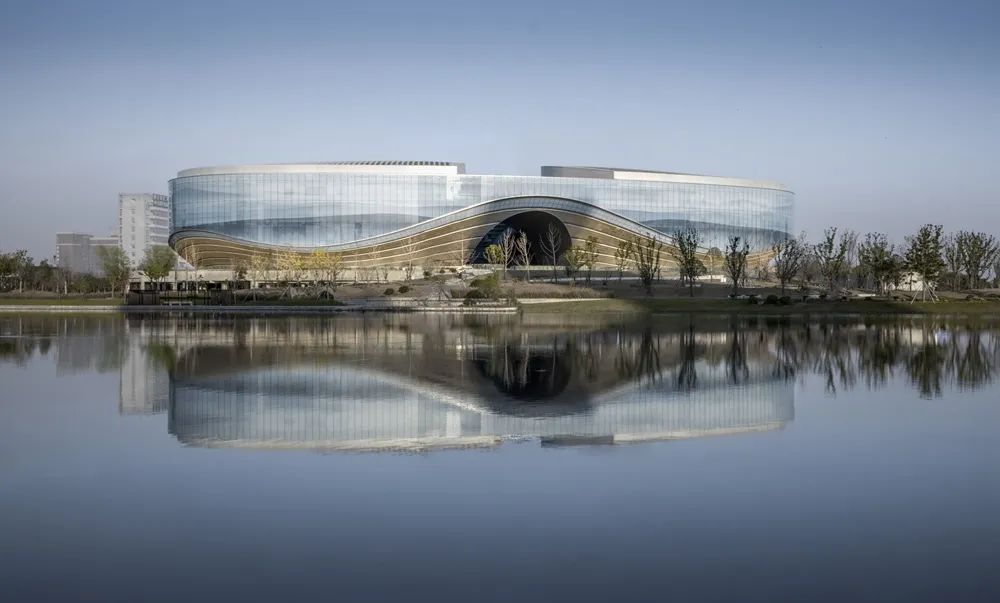

 沿湖实景


4

“因形就势,节地高效”的建筑生成

项目用地紧靠秀湖,形状不规则,西侧临湖、北侧为绿地、东侧和南侧面向城市。设计结合周边环境,分别布置三大功能块,再把秀湖美景通过草坡引入,从西北向东南逐步抬起,铺满整个场地。从用地东南角切开,形成开放入口将人流导入中心秀场。600米长的空中“秀之环”,向内连通三大功能块及展示空间,向外可360度全方面观赏秀湖美景。

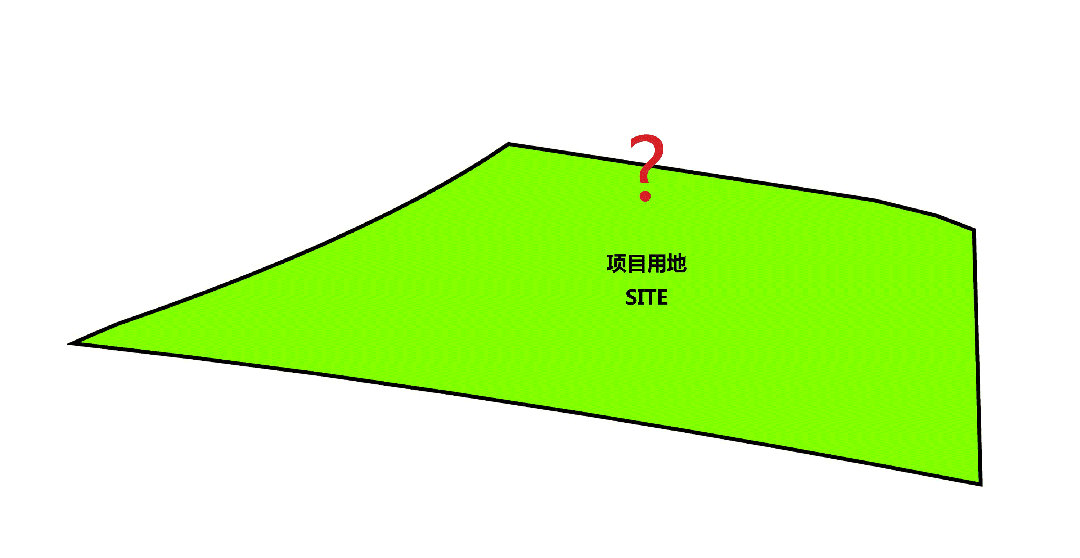

 建筑生成演示图


三栋建筑基座独立,在五层连为一体,解放地面空间,并形成由湖面至城市的景观通廊,营造内外通透、互动共享的开放空间体系。当湖风略过,水波荡漾,建筑与自然能巧妙的结合在一起,共同打造出一个独具特色的、新颖、协调、绿色、开放的全新地标。


 沿湖实景




技术集成与设计创新

基于上述设计理念,本项目有以下创新:

1

高密度条件下的开放性设计

项目功能面积需求大,因此采用集中式布局、合建分层、架空开放的方案。在容积率高达1.56的情况下,设计通过地景化草坡和架空方案,最终留存了1.5万平方米的绿地和0.7万平方米的室外空间,供市民活动、休憩。

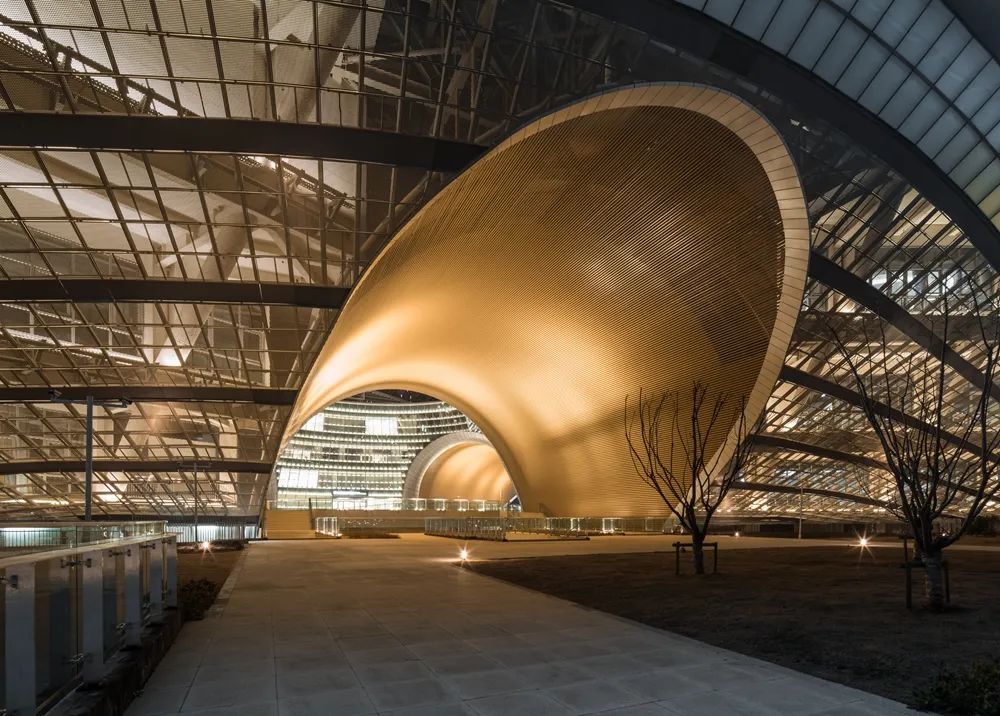

 主入口白天实景

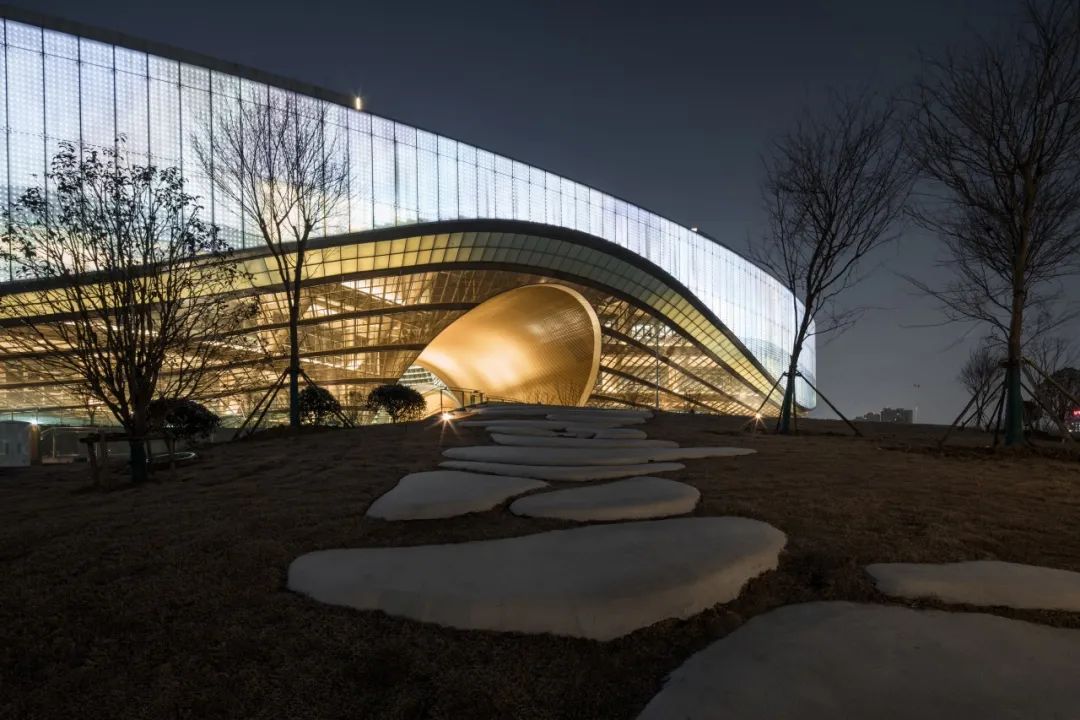

 主入口夜晚实景


2

立体流线组织化解交通设计难点

项目功能复杂,布局紧凑,交通流线平面组织方面实现人车分流。车行入口安排在东北侧及西南侧,机动车进入基地后直接进入地库;而人行出入口安排在东南侧,直接进入中央秀场,形成人车分流与内外分区。


在竖向交通方面,将建筑入口分置在三个层面。首层建筑内部形成Y字内街,是第一个入口层,用于组织最大量的人流,开设剧场入口、农民画展厅入口和群团入口等;中心广场区域设环形的人行坡道及楼梯,到达建筑二层,是第二个入口层;另地下一层车库对应各个区域的独立门厅,是第三个入口层。

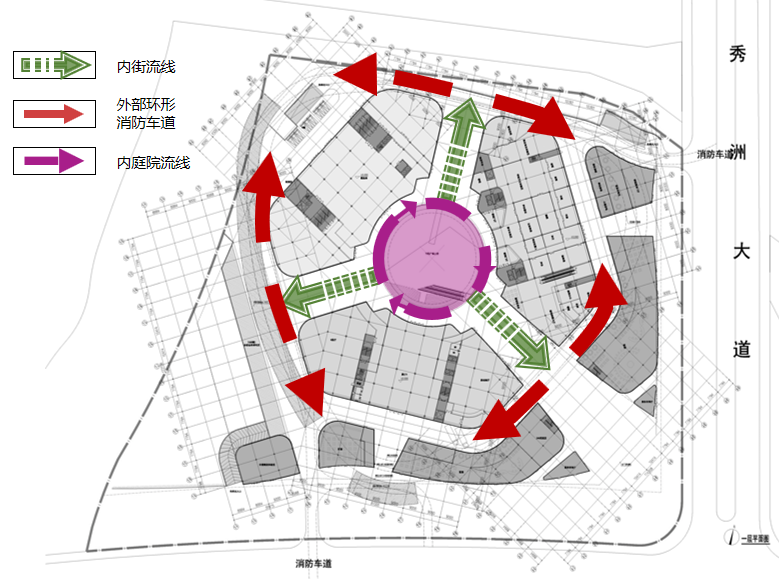

 交通流线示意图


3

三塔连体营造大空间长廊

建筑外形与嘉兴水乡的轻盈柔美相呼应,营造连绵起伏的意向,因此立面上避免设结构变形缝。利用这一造型特点,在结构设计中,地上2~4层为独立的钢框架单体,而5层采用整层刚性桁架将独立建筑单体连接起来。从建筑功能上,整层的桁架作为走廊,有效改善了不同功能建筑单体间的交通流线,使不同单体实现互通互联;整层桁架同时作为结构体系一部分,传递竖向荷载,协调三个塔楼之间的变形,提供结构整体抗侧刚度。

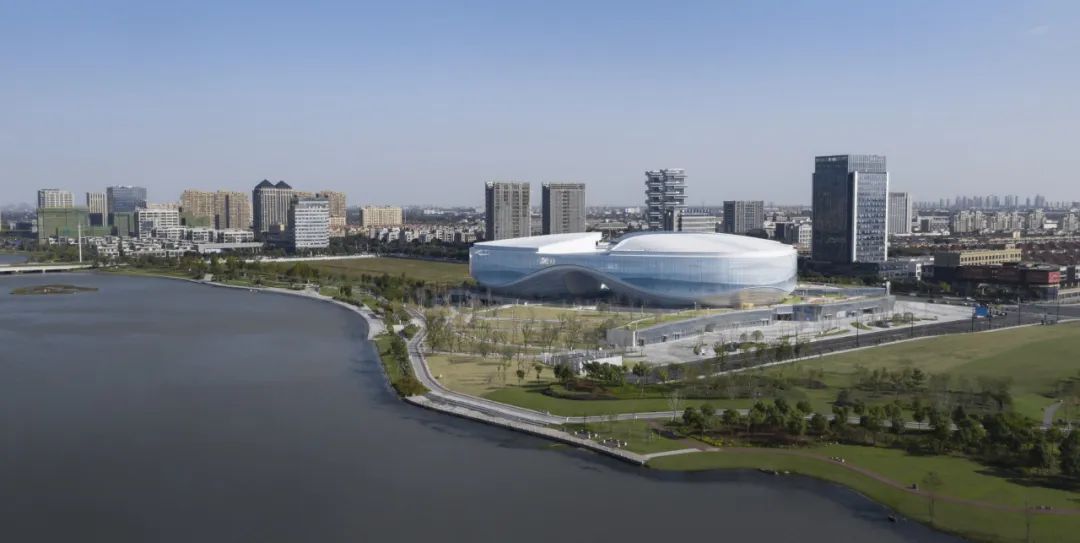

 临湖鸟瞰

 三塔连体桁架航拍实景


建筑形态呈上大下小,从上到下向外倾斜角度约40度。通过5层整层连体桁架的环箍效应,减少结构外倾的倾覆效应,从而减小斜柱的水平分力,进一步优化斜柱的设计,最大限度释放室内使用空间。


项目2~4层各单体设置外扩式大角度斜柱。以最简洁的结构方案,保证建筑从下到上向外倾斜的富有冲击力的纯净立面效果。


 外扩式大角度斜柱实景

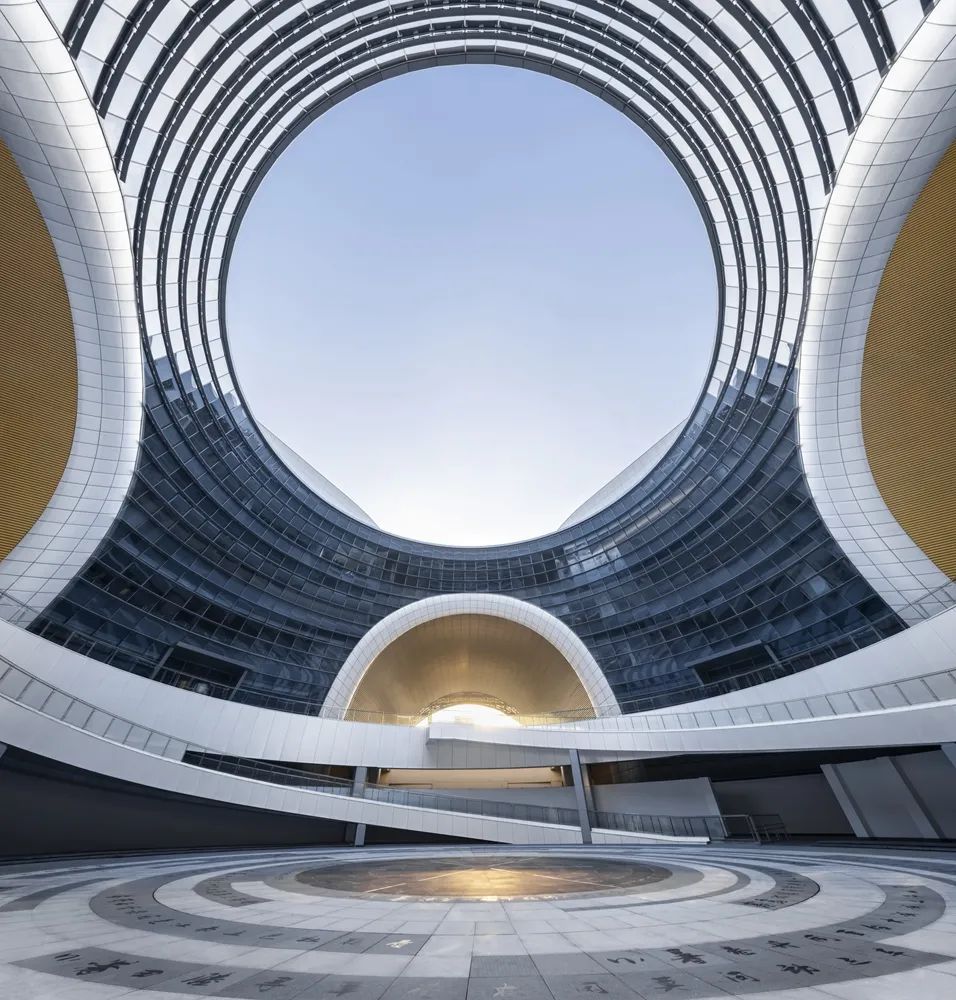

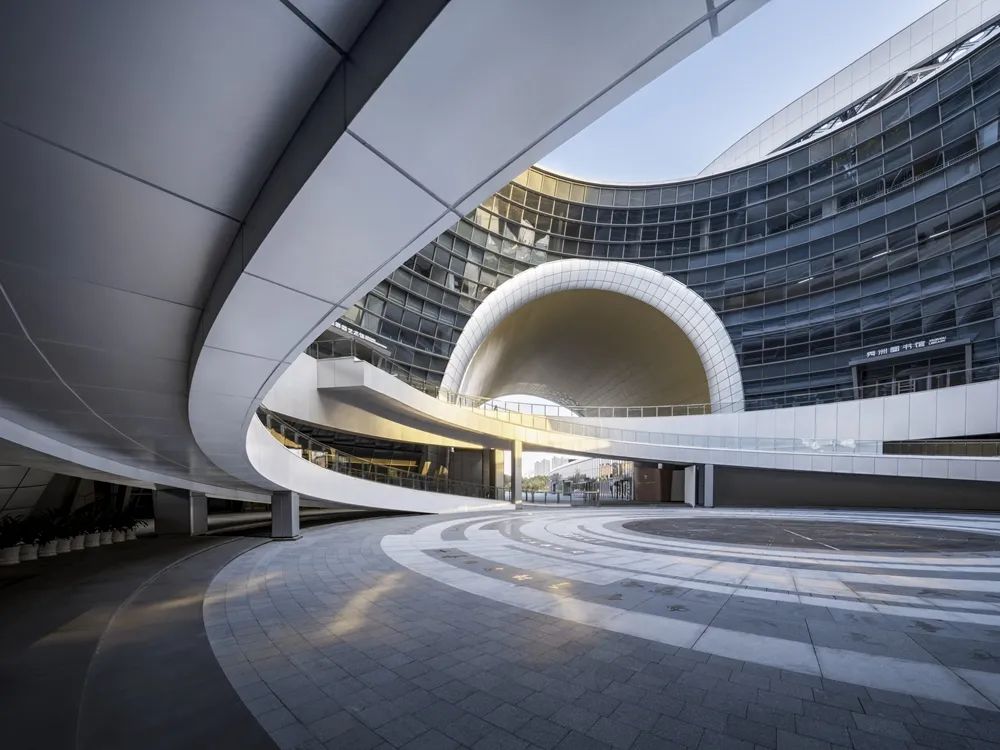

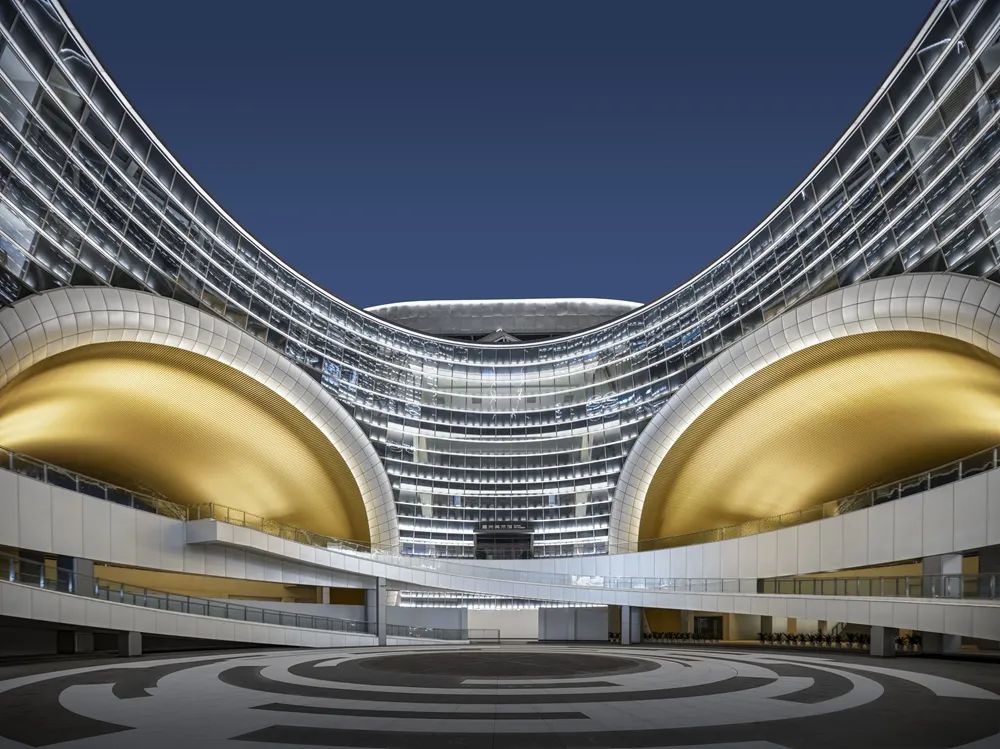

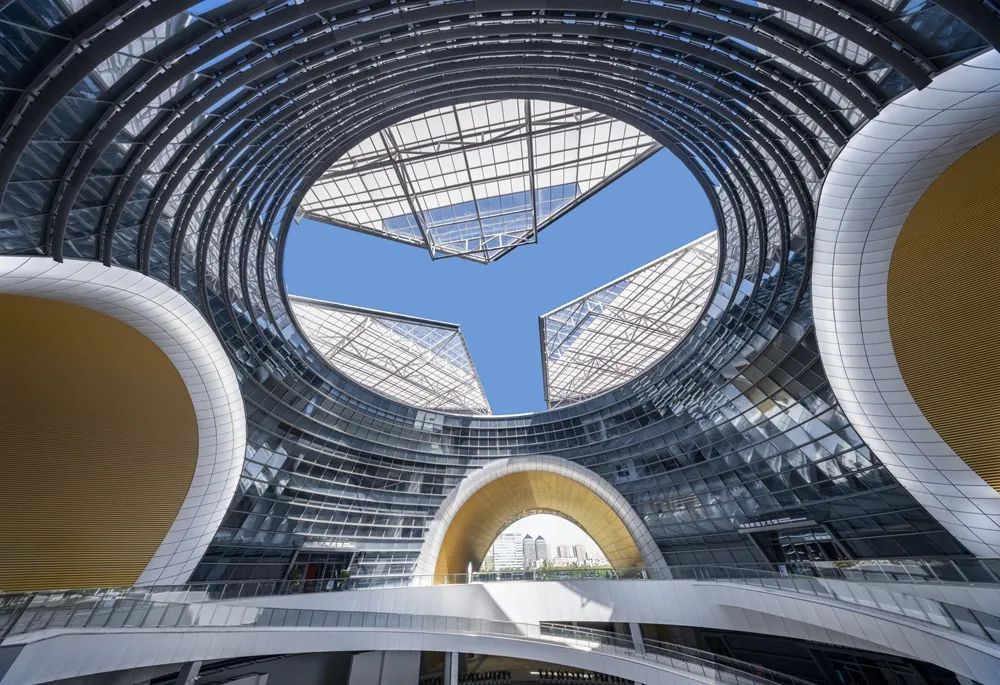

 中心广场白天、夜晚实景


4

首创的“三叶花”造型的开合屋盖

(1)国际首创的水平悬臂三翼式开合屋盖,呈现“三叶花”造型之美


本工程屋盖的设计,是国际首次采用水平悬臂式开合屋盖、国内首次采用三等分圆形开合屋盖,结合三座塔楼设置三片独立的活动屋盖单元,每个单元均能独立移动,三片单元闭合后成圆形屋盖。

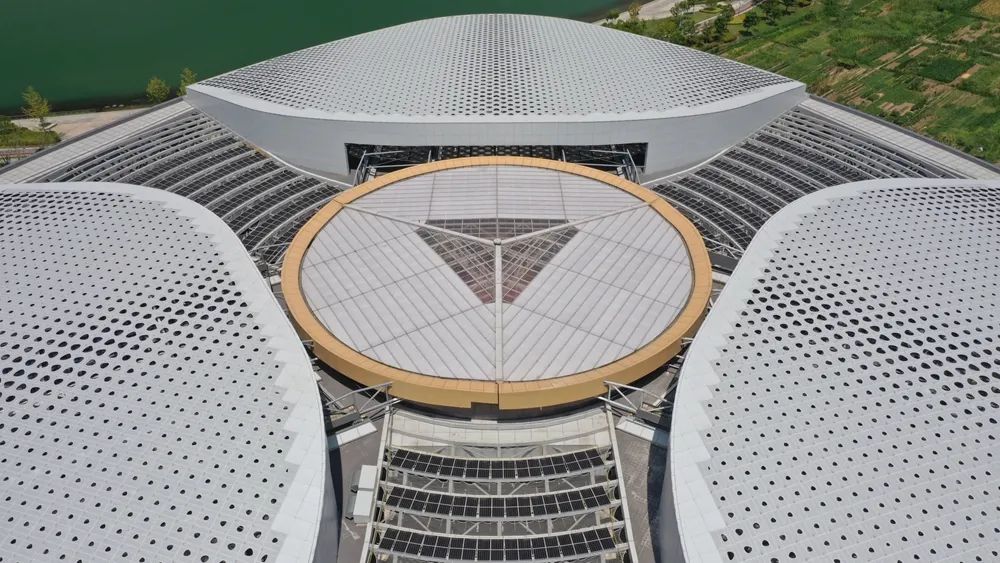

 屋盖闭合状态

 屋顶半开半合状态

 屋盖打开状态

 屋盖打开过程


(2)屋盖上空双曲变截面正交装饰桁架,诠释隐藏收纳之妙


本工程也是国内首次采用隐藏式活动屋盖收纳设计,当开合屋盖打开时,开合屋盖的三片“花瓣”巧妙隐藏于屋顶装饰桁架与屋面层之间的空间里,犹如轻盈摇曳的三叶花在秀湖畔缓缓绽放。屋面装饰桁架利用可以出屋面的框架柱作为支撑点,跨度36~56米,桁架高度仅1.5米,宛若三片轻盈的花瓣。

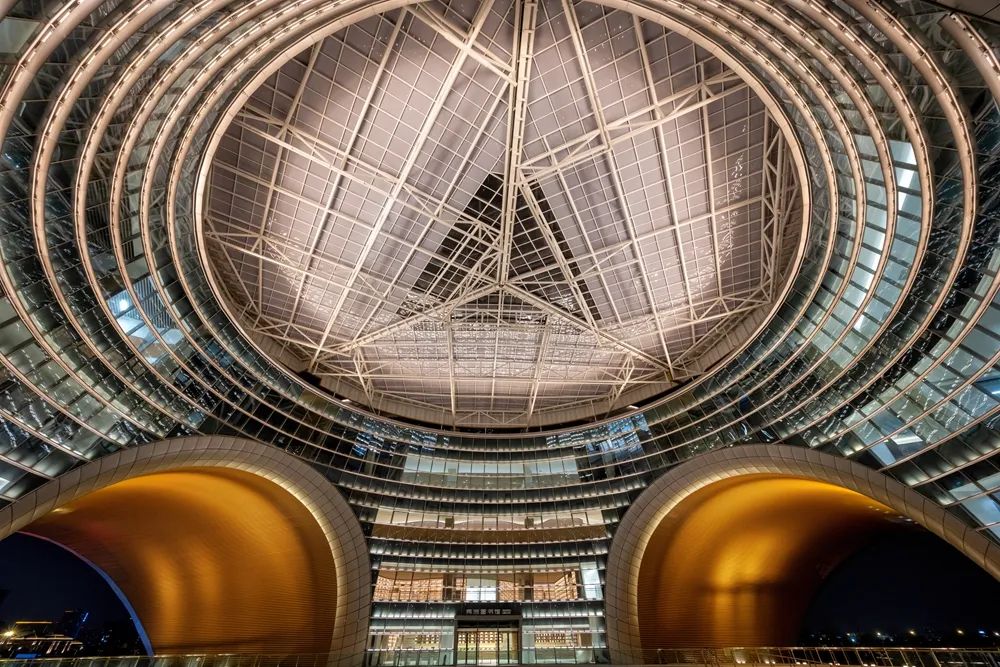

 装饰桁架实景


5

高度智能化和生态化的建筑技术支撑

在实现建筑造型目标的前提下,金属幕墙、玻璃幕墙、穿孔铝板、双层幕墙的综合运用,使建筑使用者身处室内与室外的不同位置时,会产生不同透明度的视觉层次和感受。同时设计充分利用自然光照、节能措施和光伏屋顶,有效节约能耗。


 幕墙结合室内空间的材料组合与设计

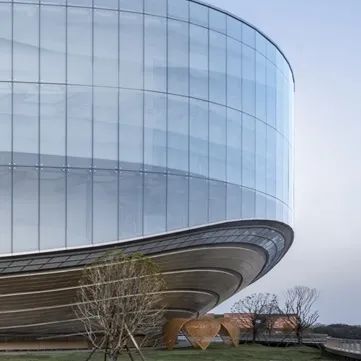

 白天外立面幕墙效果

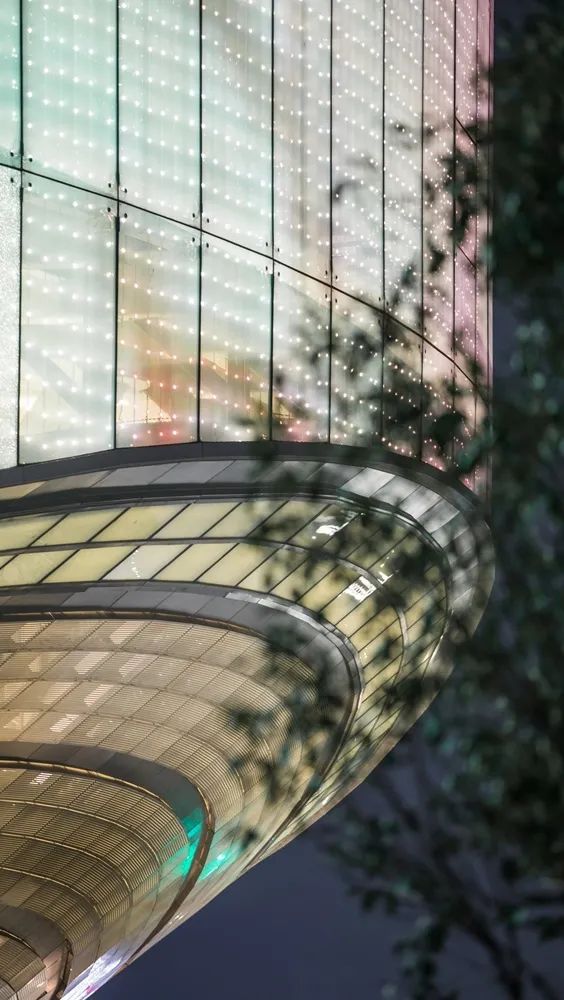

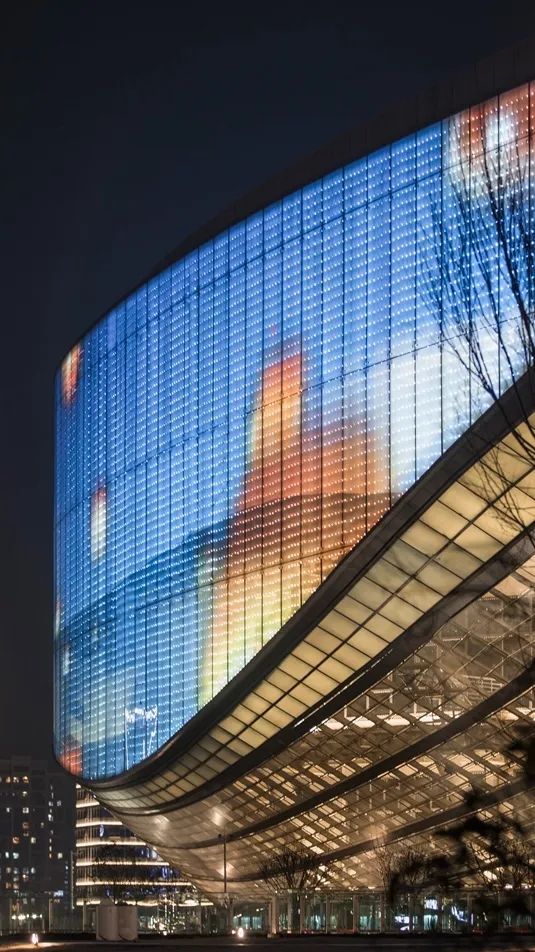

 夜晚外立面幕墙效果


6

数字化设计工具助力空间设计呈现

独特的船型锥体设计和复杂内部空间增加了管线布置难度,因此在设计阶段即确定应用BIM设计。BIM 技术有效解决了建筑组件的空间碰撞、精准定位、施工配合、质量控制等问题,保证了实施完成度和可靠性。


幕墙专项设计采用三维软件Rhino把铝单板分成单元,根据建筑逻辑确定板块定位以及尺寸。经过参数化设计后,提取每个板块四个点的空间三维坐标点指导加工和安装,如镜面穿孔铝板系统,就提供11772个不同的三维定位坐标点。

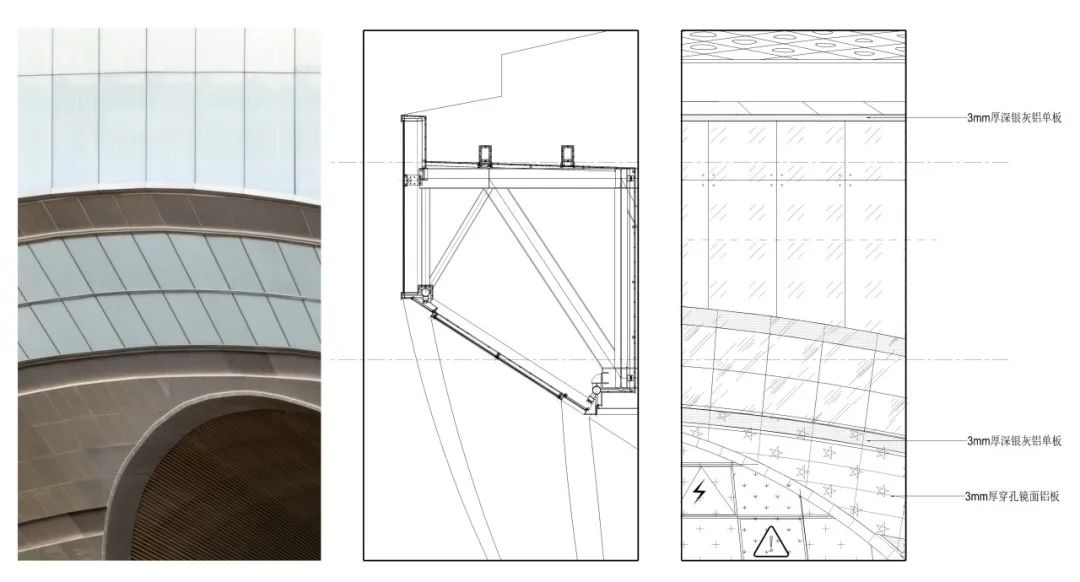

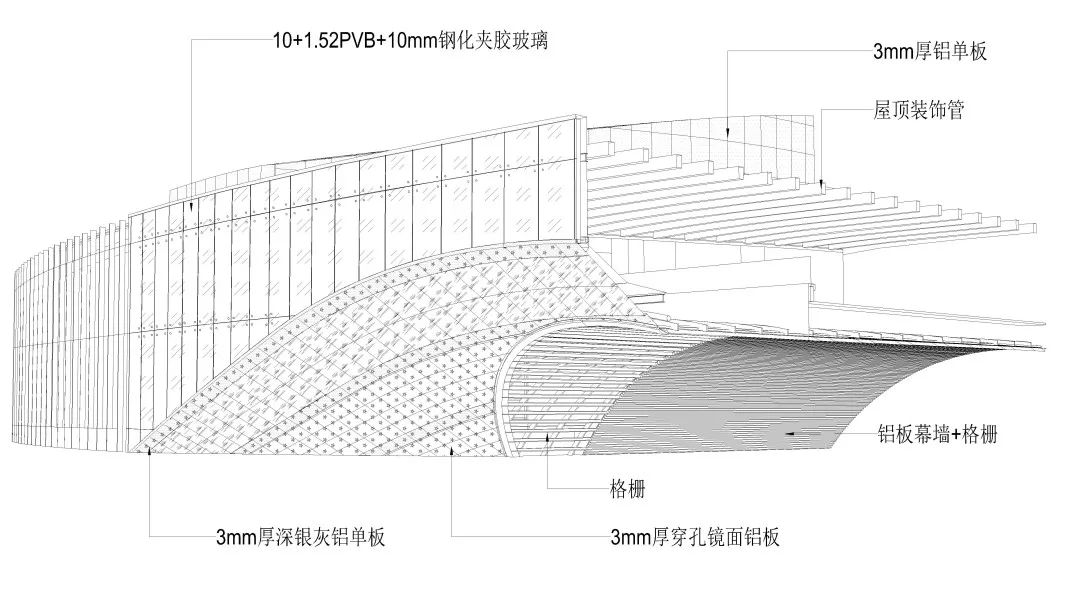

 立面深化设计辅助模型


采用BIM技术辅助异形龙骨单元墙顶一体的深化设计和安装,实现了数字化、模块化的设计、生产、安装全过程。

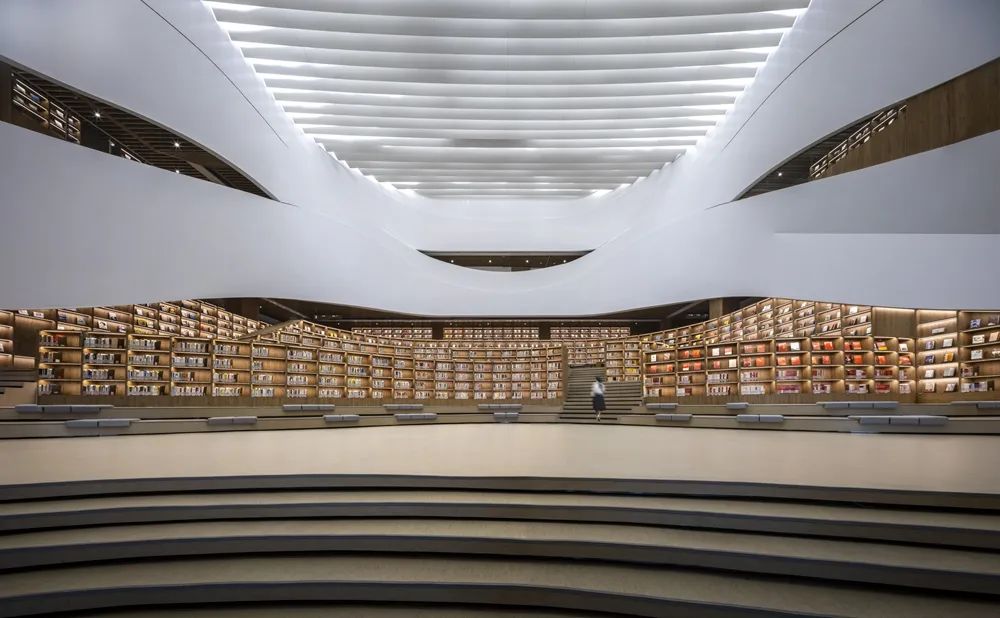

 图书馆大厅实景

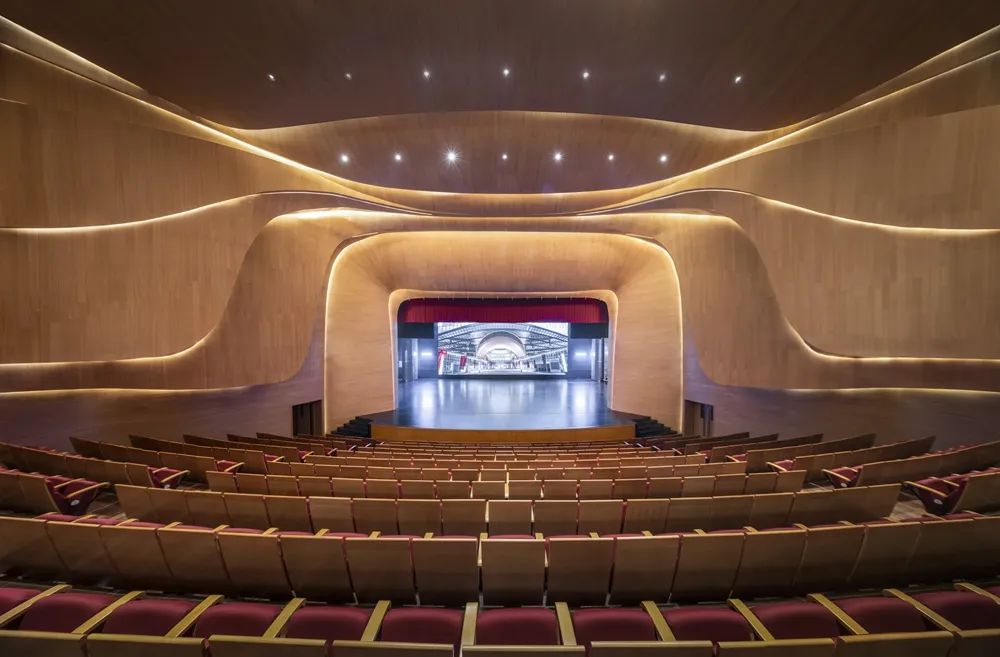

 音乐厅实景

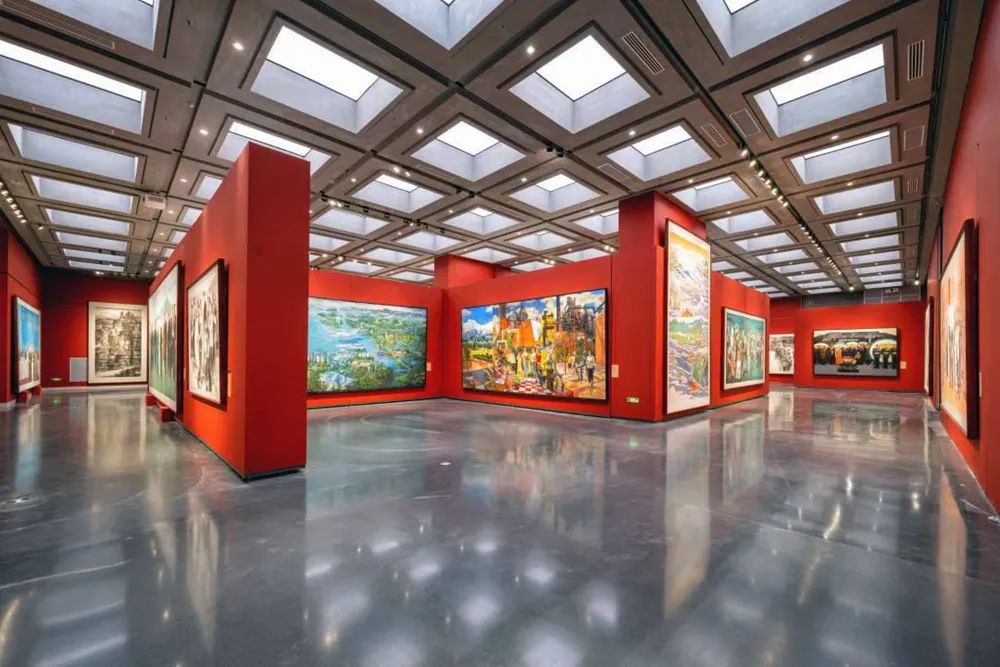

 美术馆实景



项目档案

项目名称:嘉兴市文化艺术中心

建设地点:浙江省嘉兴市秀洲工业区新塍路、秀洲大道

竣工时间:2021年6月

建筑面积:110776m² (地上 77854m² ,地下32922m²)

结构形式:塔楼为钢框架,裙房及地下室为混凝土框架

设计总包单位:同济大学建筑设计研究院(集团)有限公司

项目总负责人:汤朔宁

建筑设计:边克举、尹宏德、曹亮、奚凤新、曹凯宁、康琦

结构设计:吴宏磊、沈倩、郑超毅、刘兴能、林晨

给排水设计:孙传奇、王晨璐、张颖

暖通设计:邵喆、孙嘉宾、储士钦

电气设计:石优、杨磊、陆欣怡、马杏宇

幕墙设计:金颖、田利军、王垒、欧阳海强、黄杰

室内设计:边克举、尹宏德

景观设计:李瑞冬

泛光照明:杨秀、顾兴花、卞晨、吴洋

设计顾问单位

滑动屋盖机械设计:上海枥汇机电科技有限公司

图书馆精装设计顾问:浙江地标设计集团有限公司

建筑摄影:立木文化、库马影像等
