天津柳林公园生态科技馆
LIULIN PARK ECOLOGICAL RESTORATION PAVILION

近日，由天友集团任军博士主导设计的柳林公园生态科技馆项目已正式建成投用。

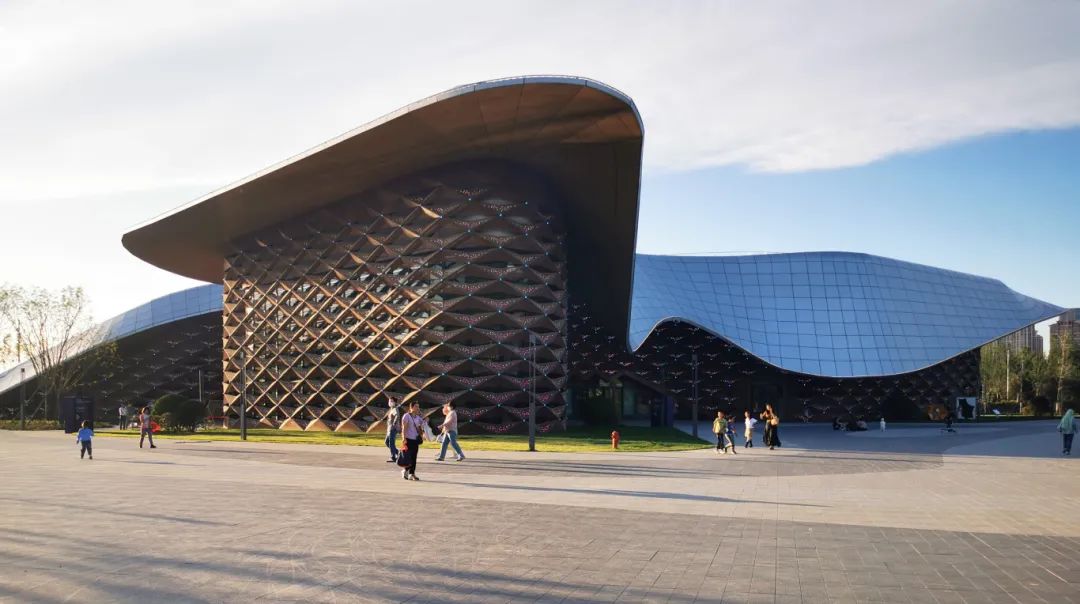

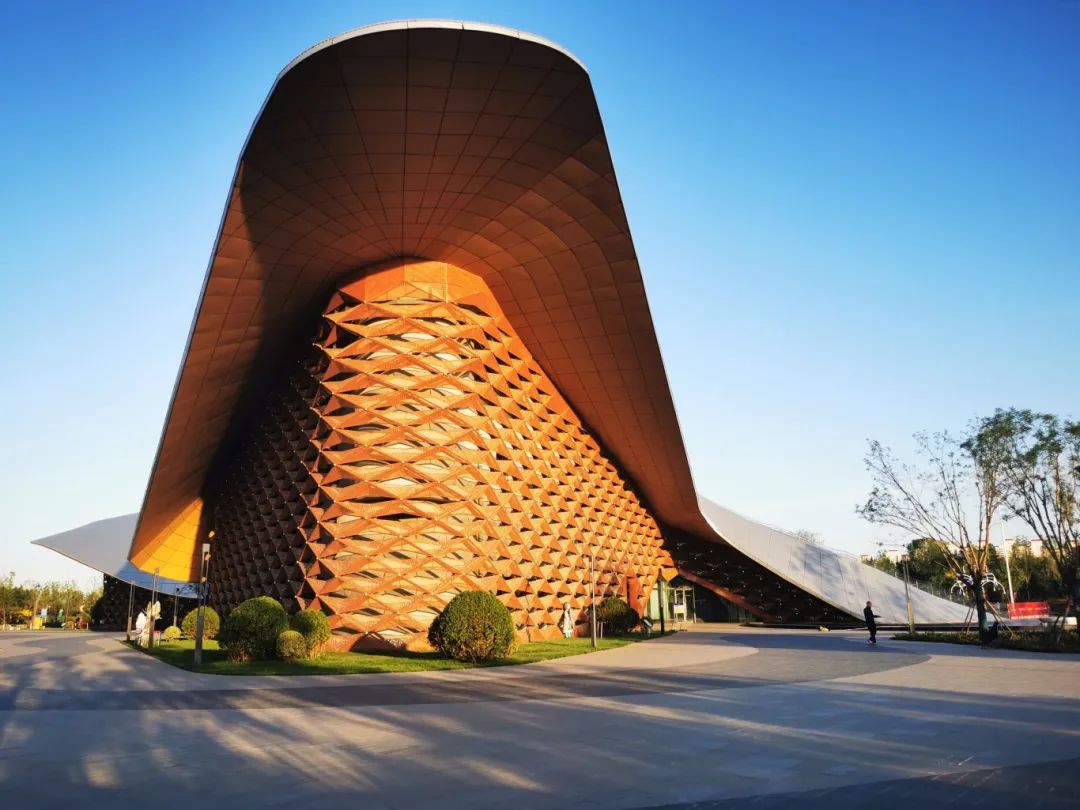

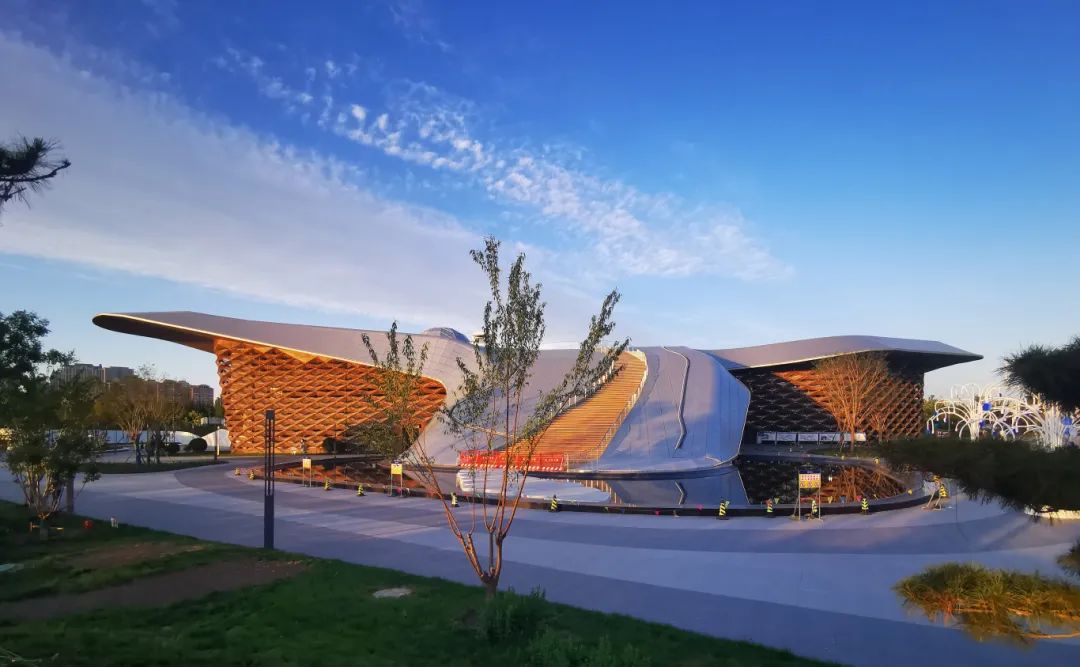

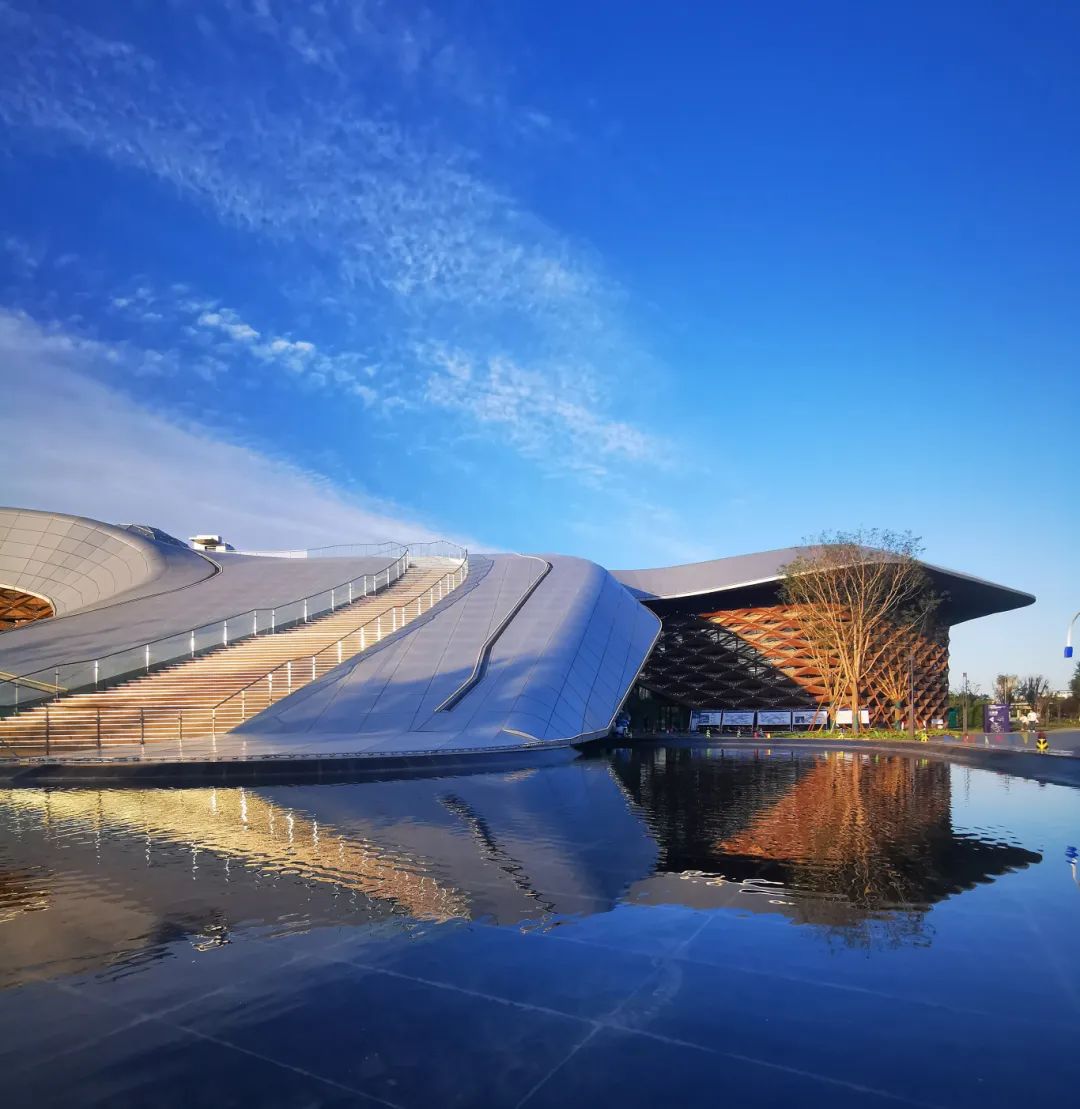

△建成实景图
项目集展厅、球幕影院和公园智能监控展示中心为一体，旨在打造具有绿色低碳示范意义的标志性建筑，已通过”近零能耗建筑“设计认证，并于去年获得了享誉全球建筑界的德国标志性设计奖·创新建筑奖。
“五一”期间，展厅成功举办了其首次展览——“中国当代公共雕塑邀请展”，展览全面展现了对艺术与社会、生态与智慧的最新思考，也为助力项目的建设意义产生积极赋能。

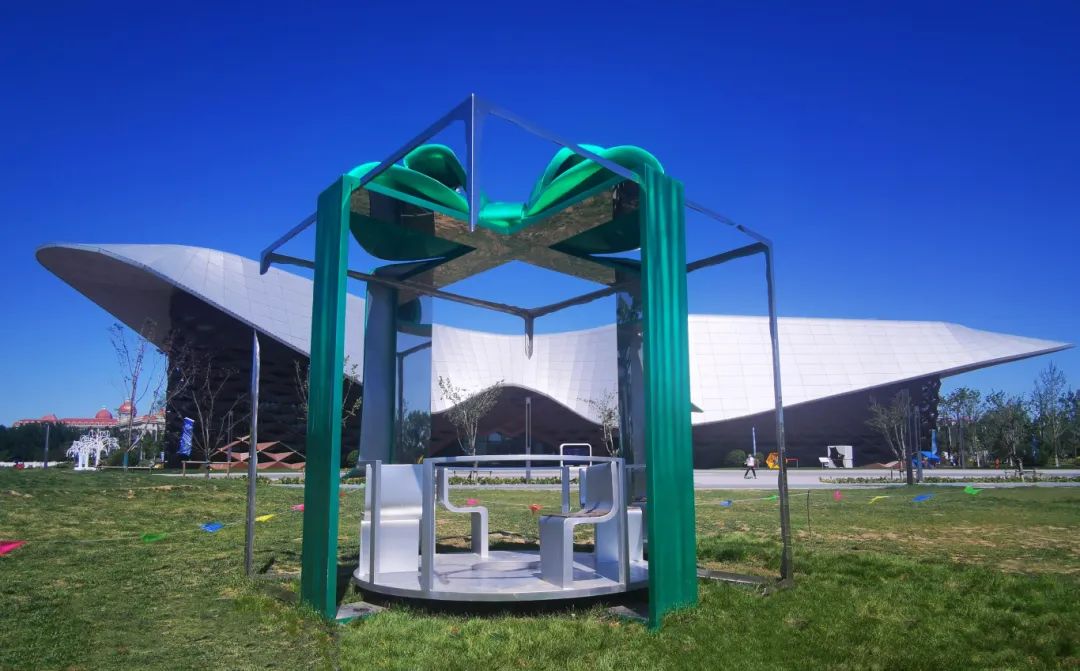

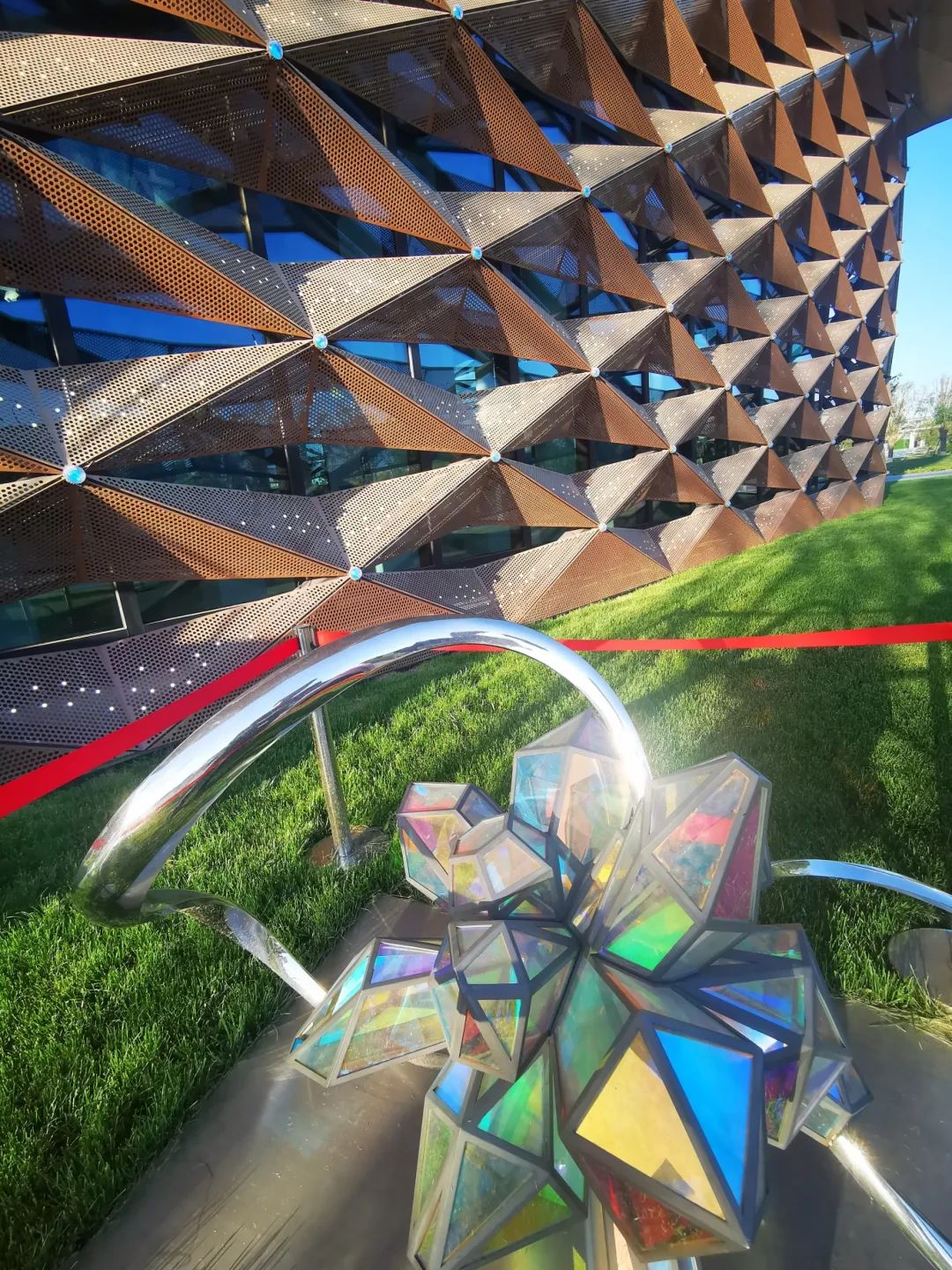

△中国当代公共雕塑邀请展·室外

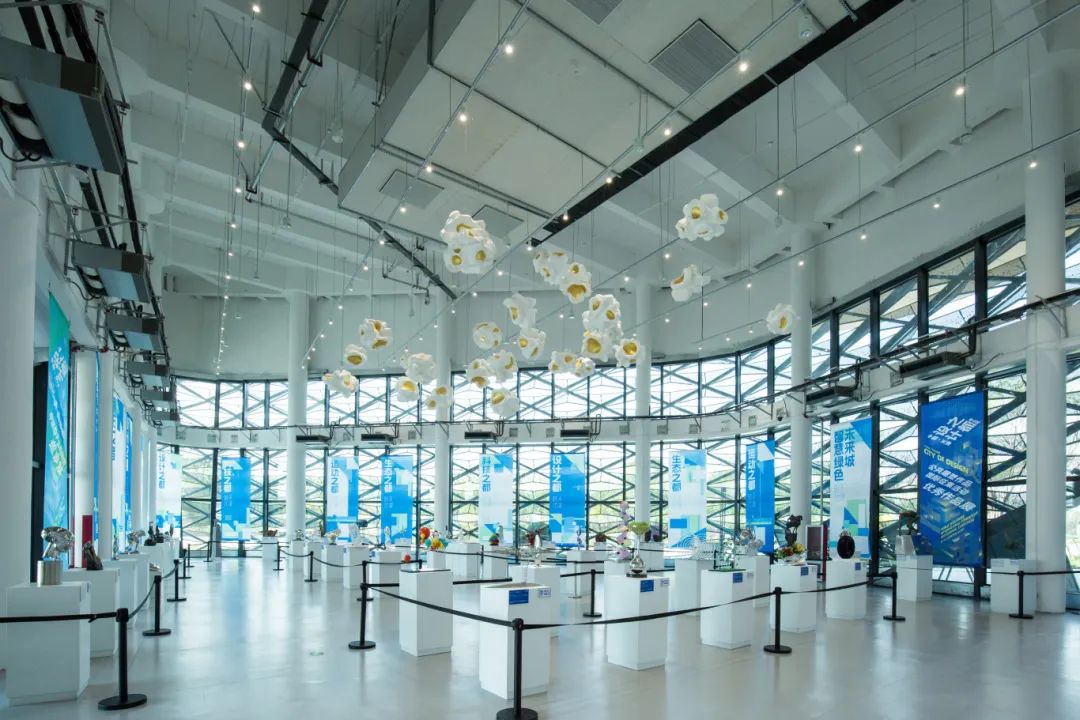

△中国当代公共雕塑邀请展·室内
△羽化表皮




总体规划
海河柳林地区规划总用地14.5平方公里，位于海河上游的最后5公里，规划建设以智慧城市和生态宜居为主要特征的天津“设计之都”核心区。
△海河柳林地区规划图
核心区以海河为中轴线，形成“一河两心”的空间布局。

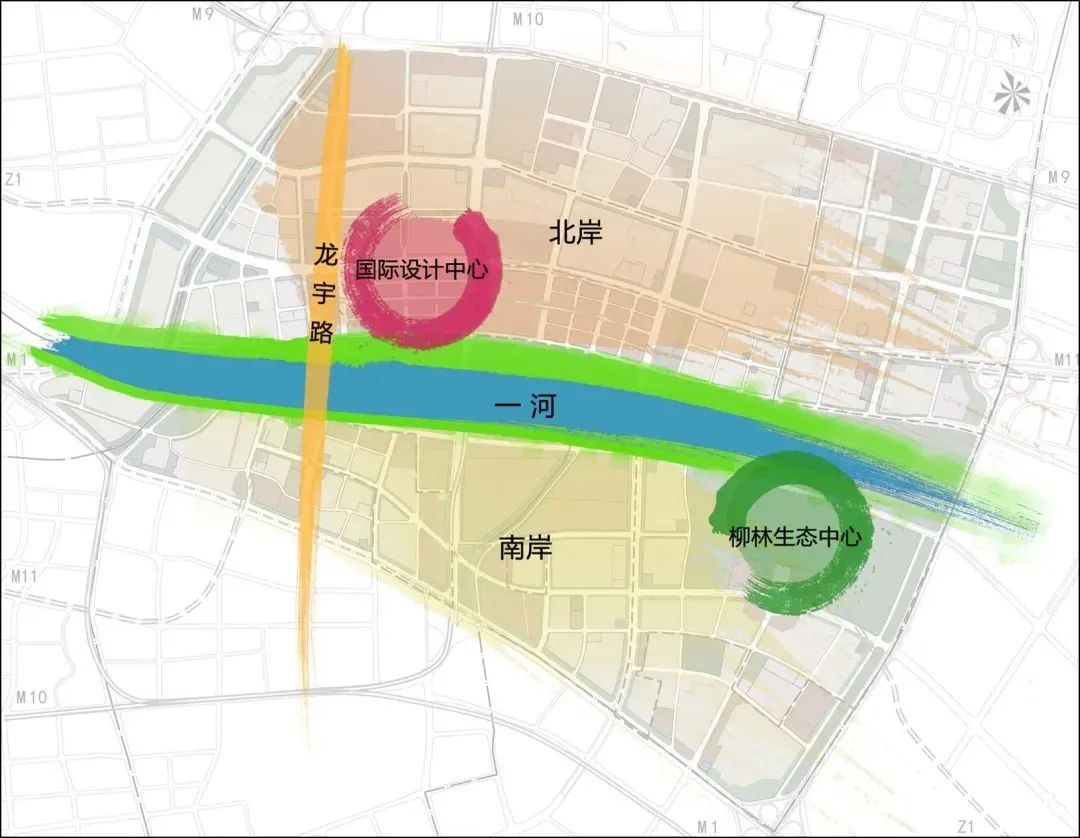

△规划结构示意图
柳林生态科技馆作为柳林生态中心的亮眼名片，坐落于柳林公园西北侧的科普板块内，以开放、友好的姿态面向城市和公园。将柳林公园与自身建筑形态相辉映，形成“林卧蝴蝶”之景象。

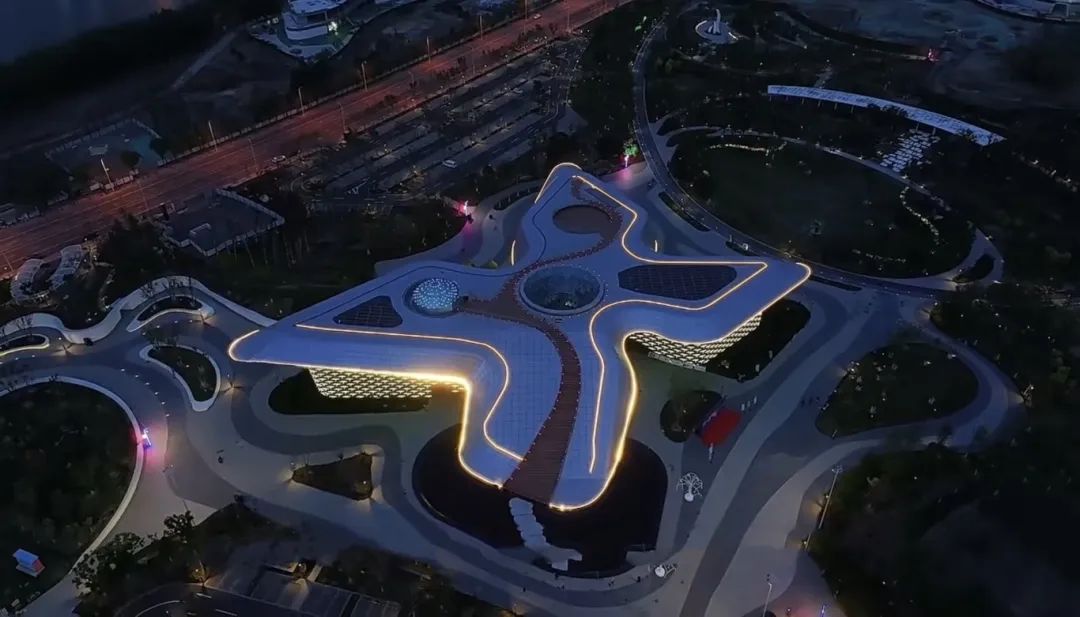

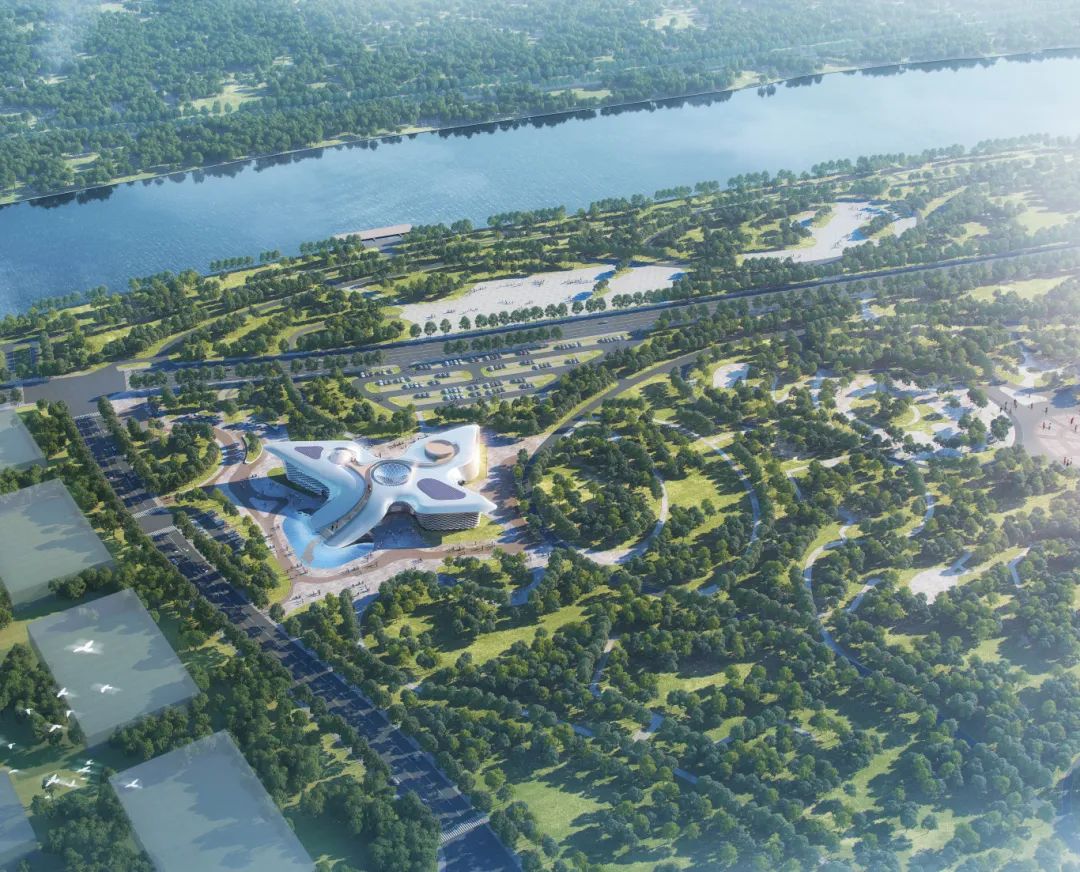

△柳林生态中心区域鸟瞰图
项目总建筑面积5964.04㎡，内部设接待服务大厅、水生态展厅、修复展厅、环幕影院、屋顶露天剧场等，结合室内、室外多重参观流线，实现集建筑生态科普、低碳排放、标志引流于一体的设计定位。

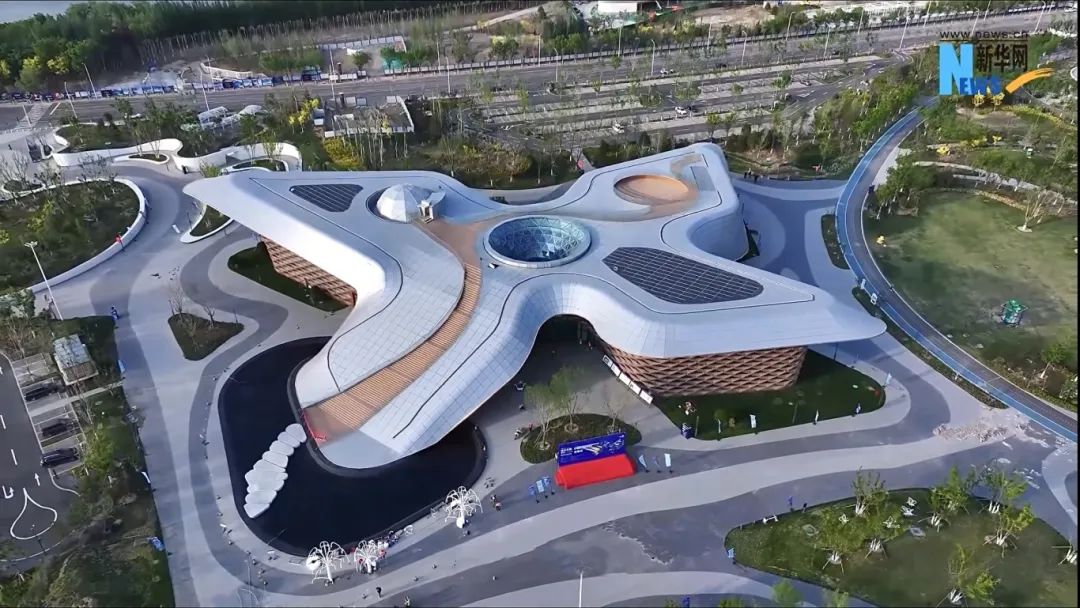

△生态修复馆航拍图，图片来源于新华网

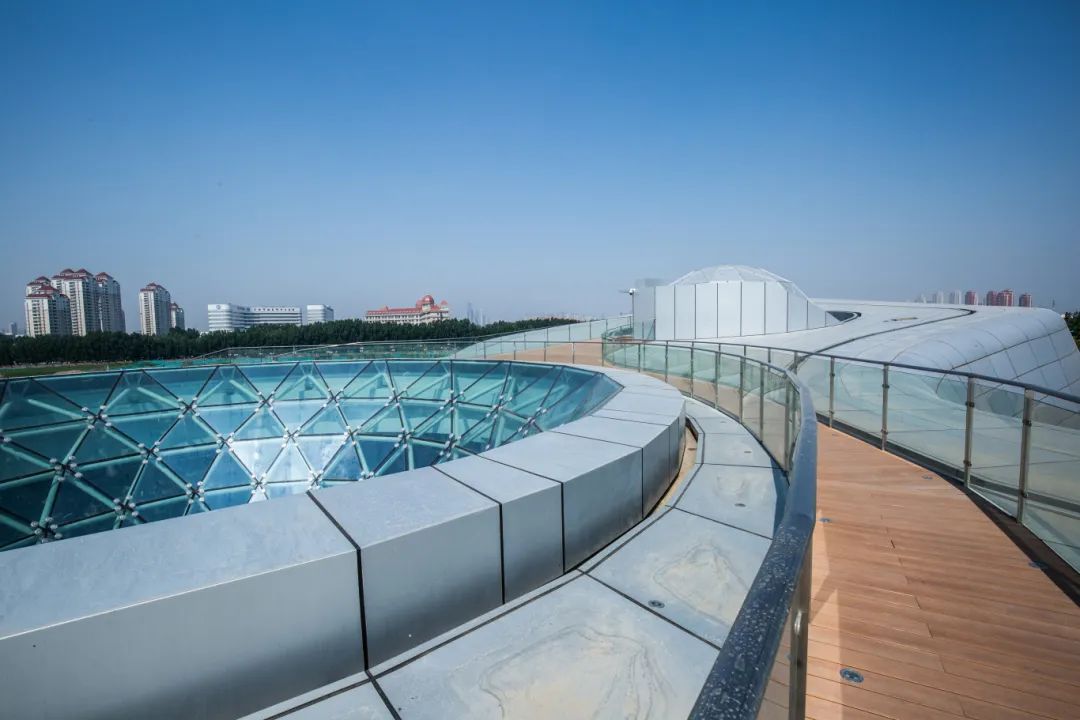

随着建筑西南一翼逐渐降低、延伸至地面，形成面向城市一侧打开的屋顶步道，游客可通过步道到达屋顶观景平台和屋顶剧场，让建筑成为区域内的城市客厅，进一步激活柳林地块的活力。
△屋顶步道
△屋顶球幕影院



设计理念

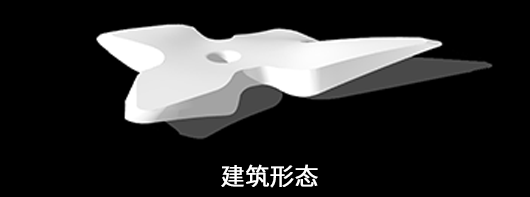

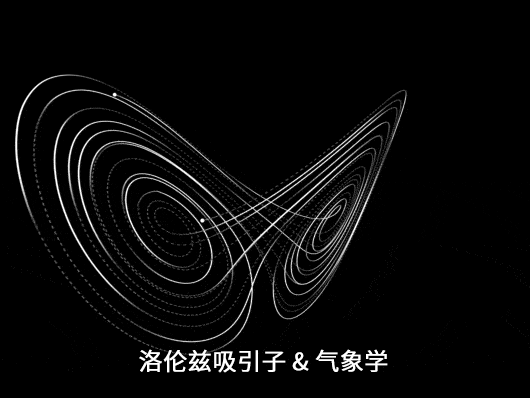

项目的建筑形体生成从被动式原理出发，以生态修复及环境科学的概念，融入混沌理论的洛伦兹吸引子动态模型，形成化茧成蝶的造型意象，将节能技术以艺术化的形态表现出来。

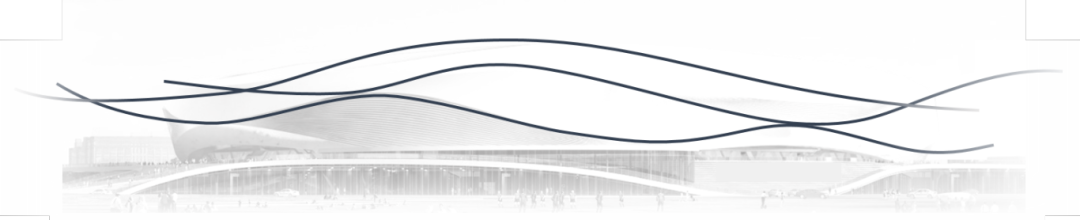

△建筑立面元素
四个向外伸展的蝶翼屋盖高低错落，从生态·动态·形态的角度，突出建筑的标志性。

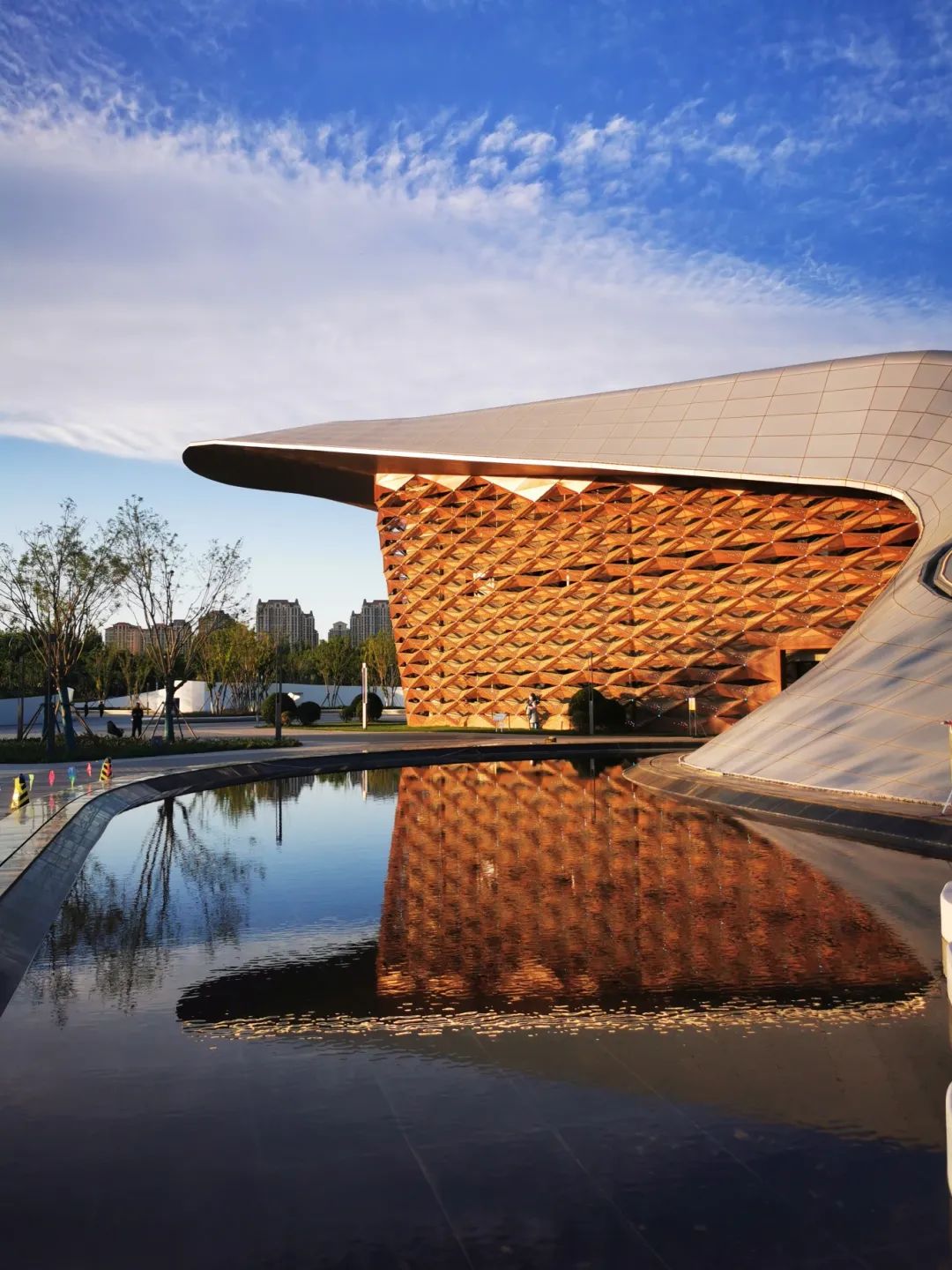

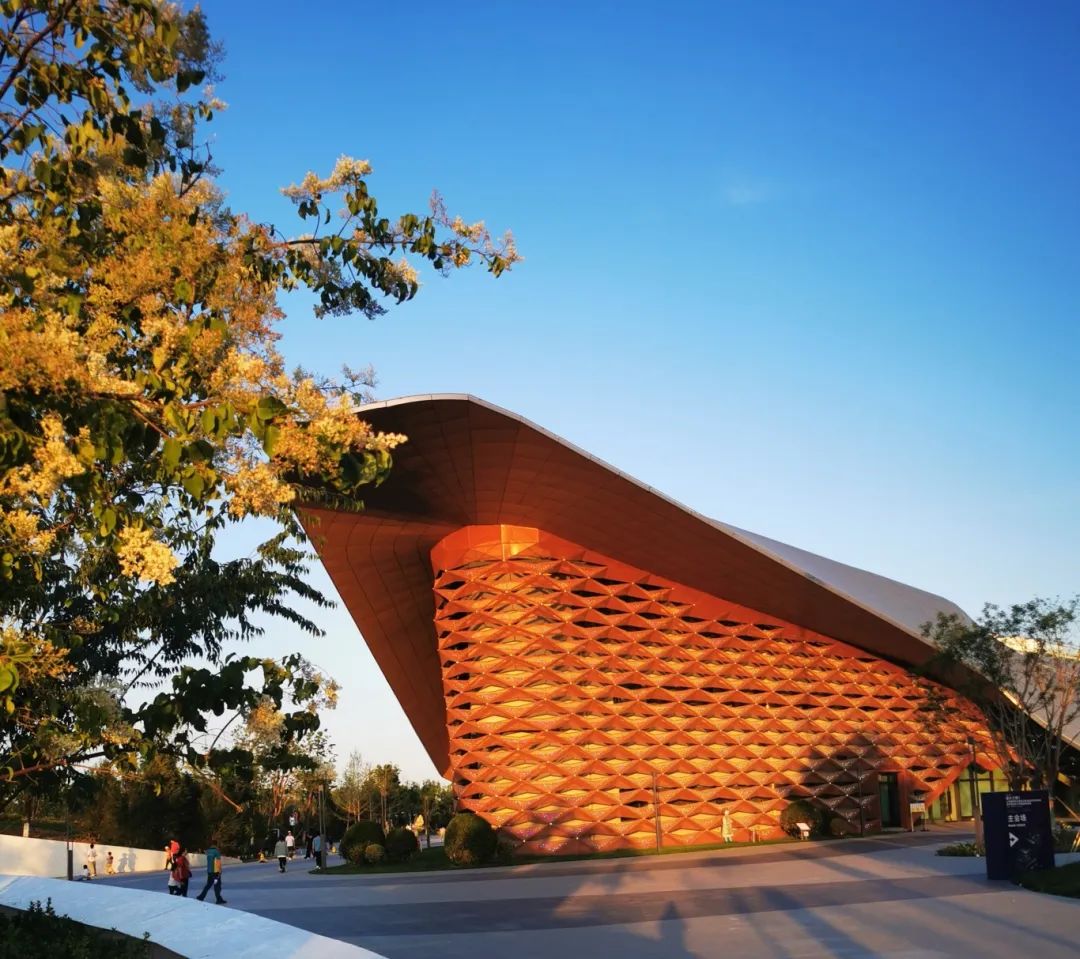

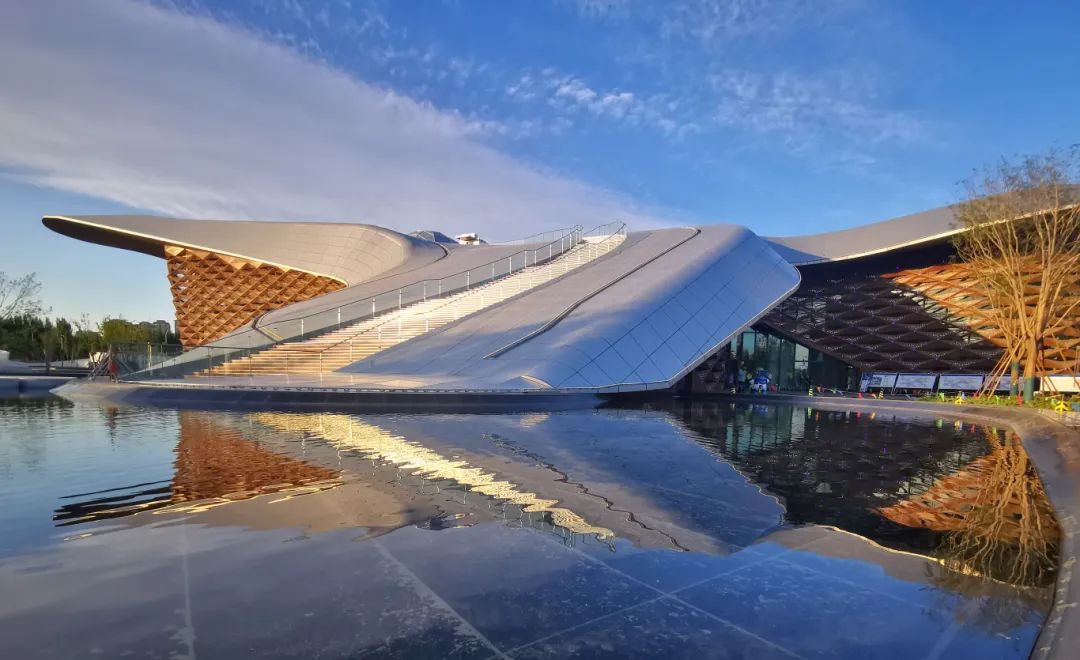

△建筑实景图




零能耗体系
围绕建筑本体节能、高效能源利用、可再生能源利用、生态固碳等维度，项目开展了多项专项设计。结合北方地区气候特点，采用多项主动及被动节能措施，使得建筑综合节能率达到64%，可再生能源利用率26%，建筑本体节能率51%，达到近零能耗建筑标准要求，并获得近零能耗建筑认证标识。

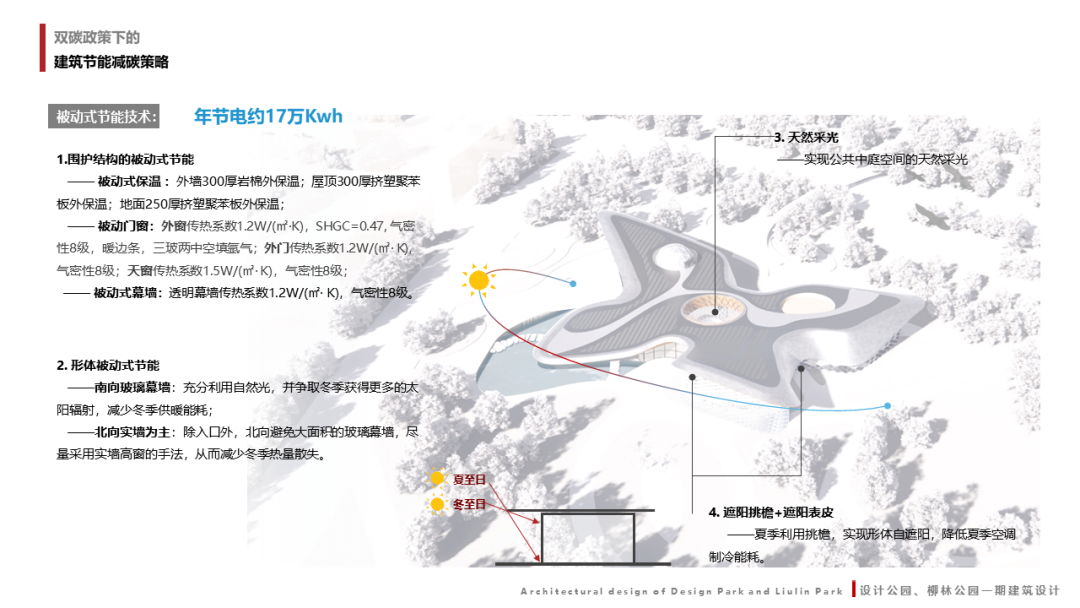

➤被动式节能技术
在绿色低碳的目标下，通过将围护结构的被动式节能与形体被动式节能相结合，最大幅度降低建筑供暖、空调、照明需求。
利用遮阳挑檐形成被动式节能形体，降低运营能耗，减少碳排放。

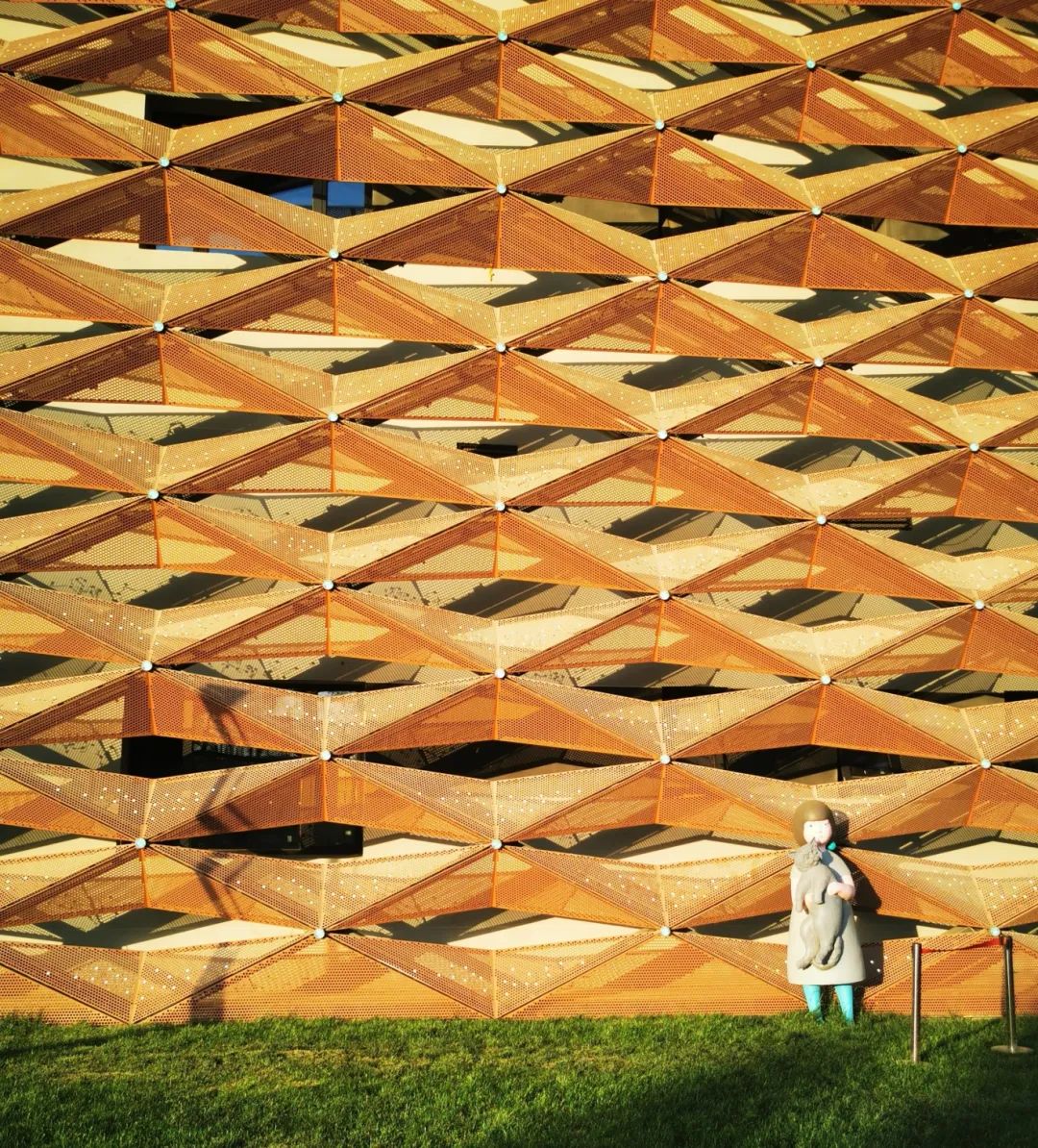

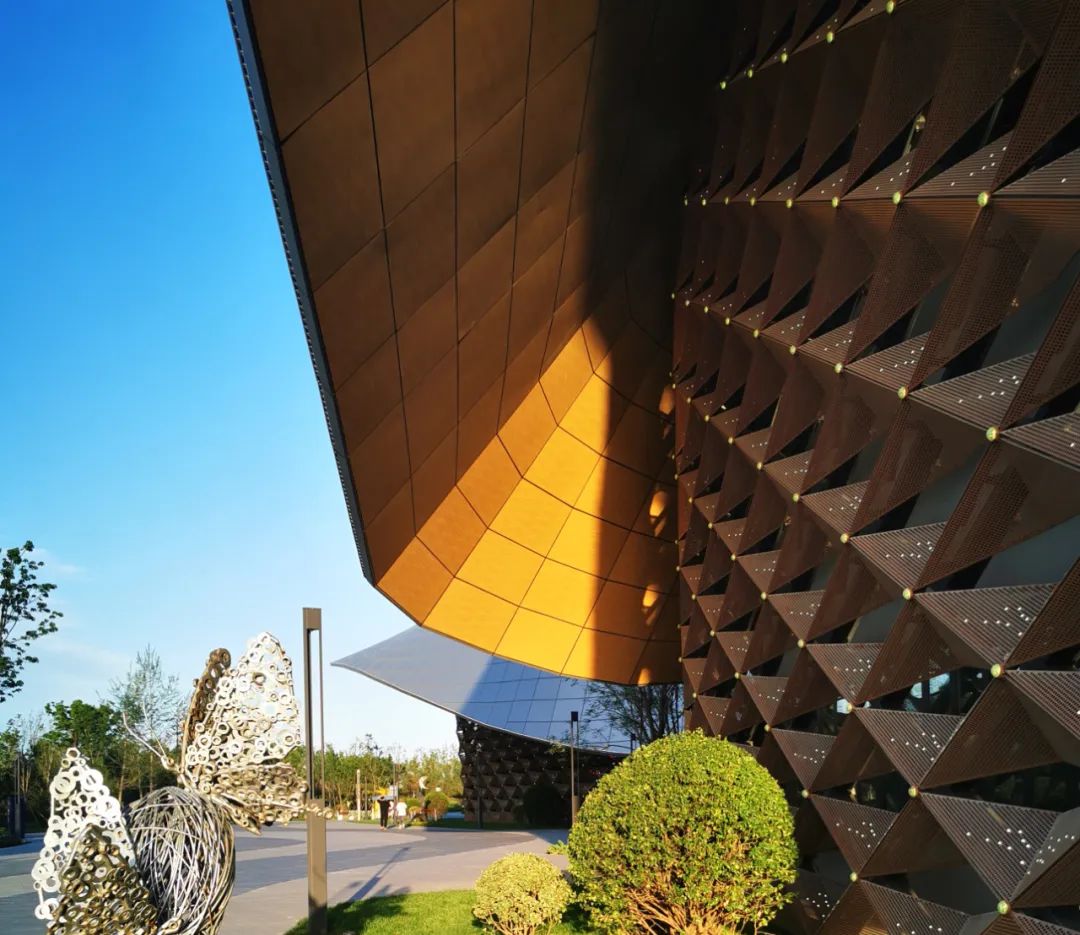

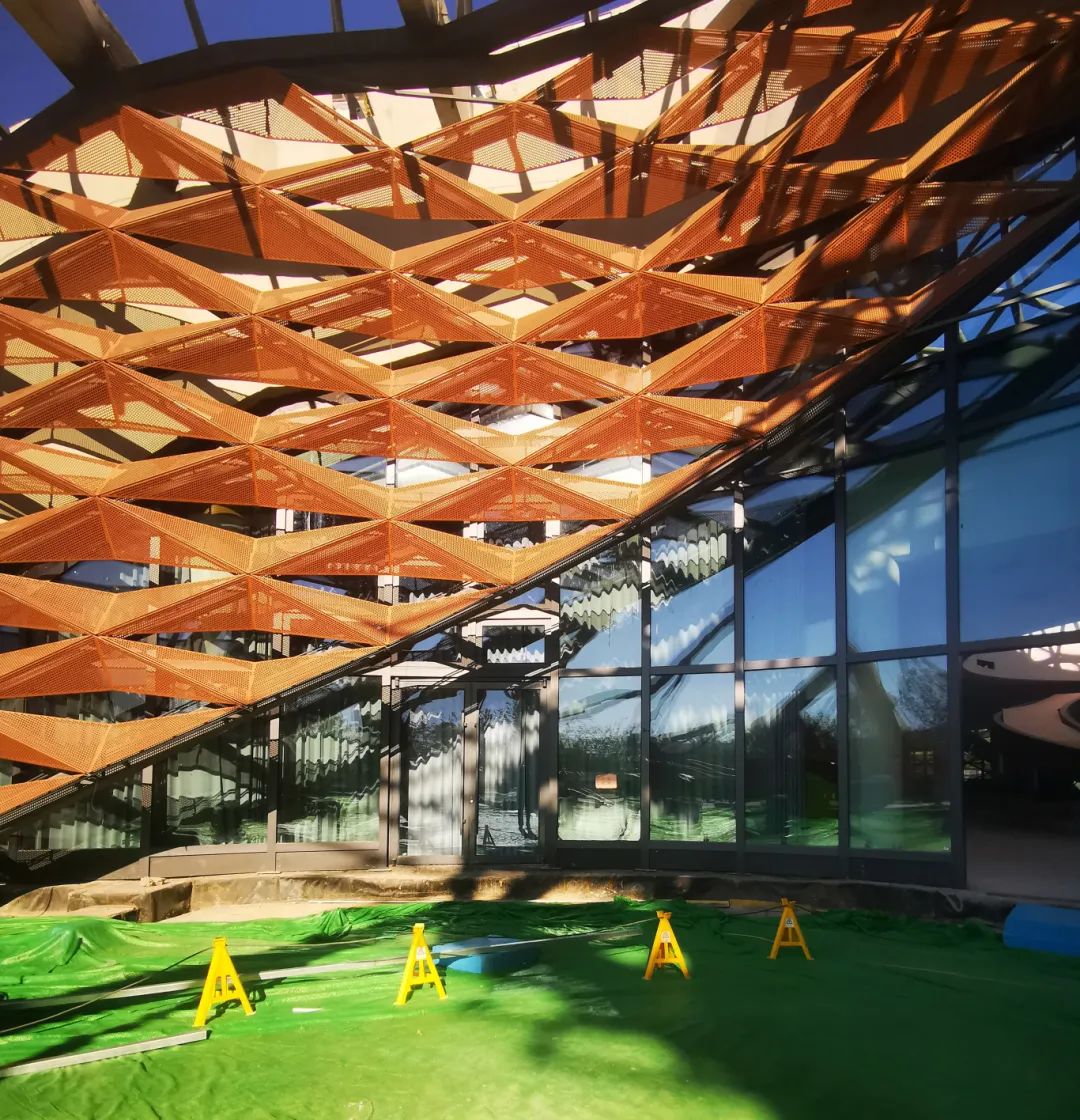

建筑表皮通过固定尺寸的穿孔铝板模块交织在一起，形成一种羽化效果，宛若蝴蝶鳞片。随着模块安装高度的增大，模块内开口尺寸逐渐变大，进而让室内高处获得更多自然光。
△羽化表皮

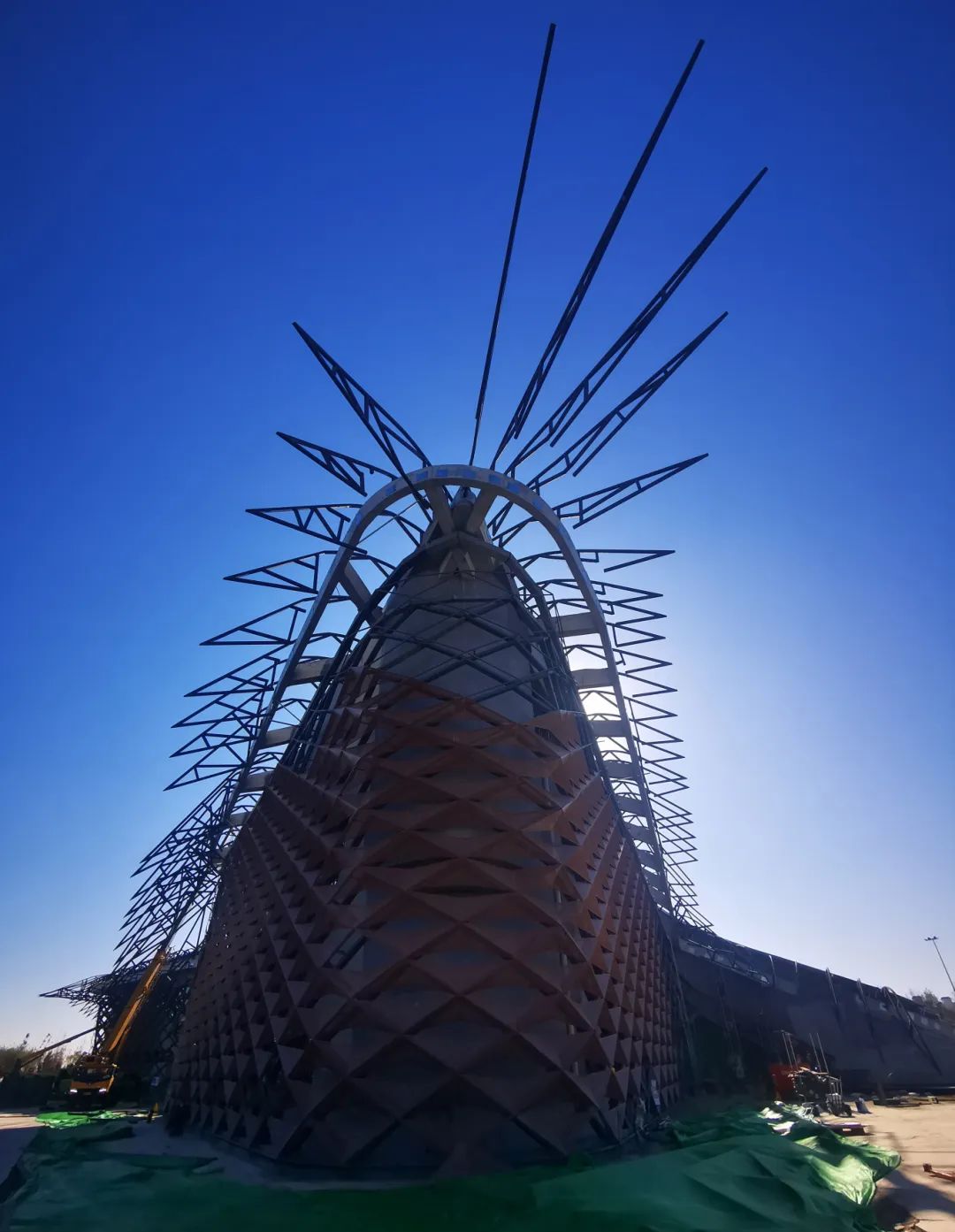

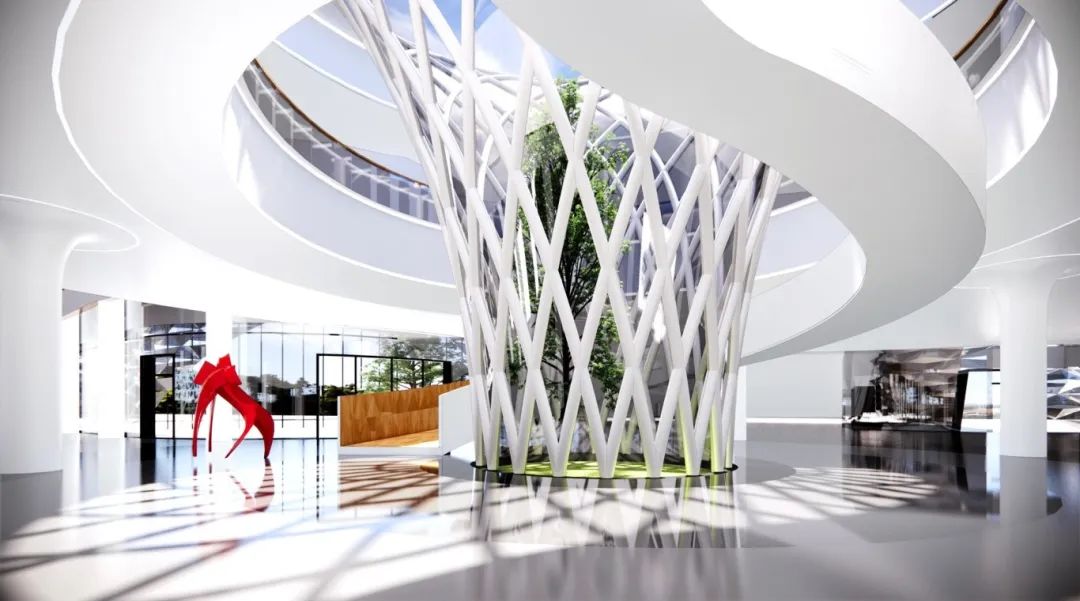

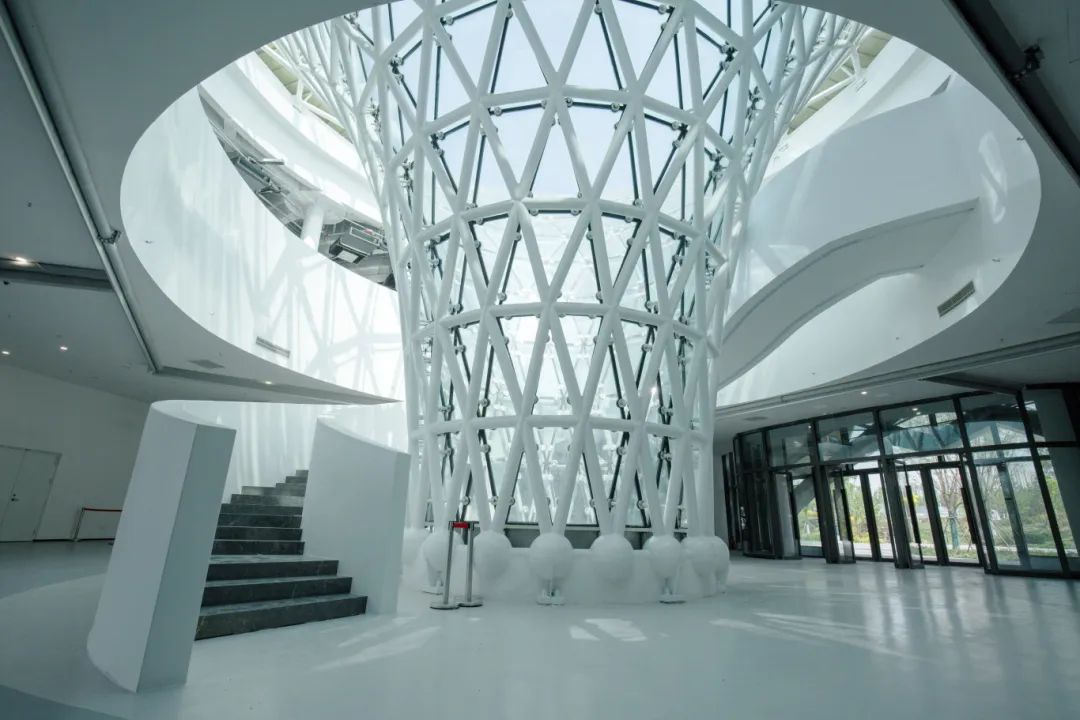

建筑核心设置玻璃庭院，呈伞状向屋顶发散，与室外连通，实现公共空间的天然采光。
△伞形庭院实景图（上）与效果图（下）
➤主动式节能技术
在建筑使用过程中，机电系统是能源消耗的主要来源，其设计对节能减碳至关重要。为推动项目达到近零能耗标准，通过设置高能效VRV机组、带热回收和空气净化的新风系统、能耗监测与展示和智能控制系统等，大幅降低建筑运营能耗。

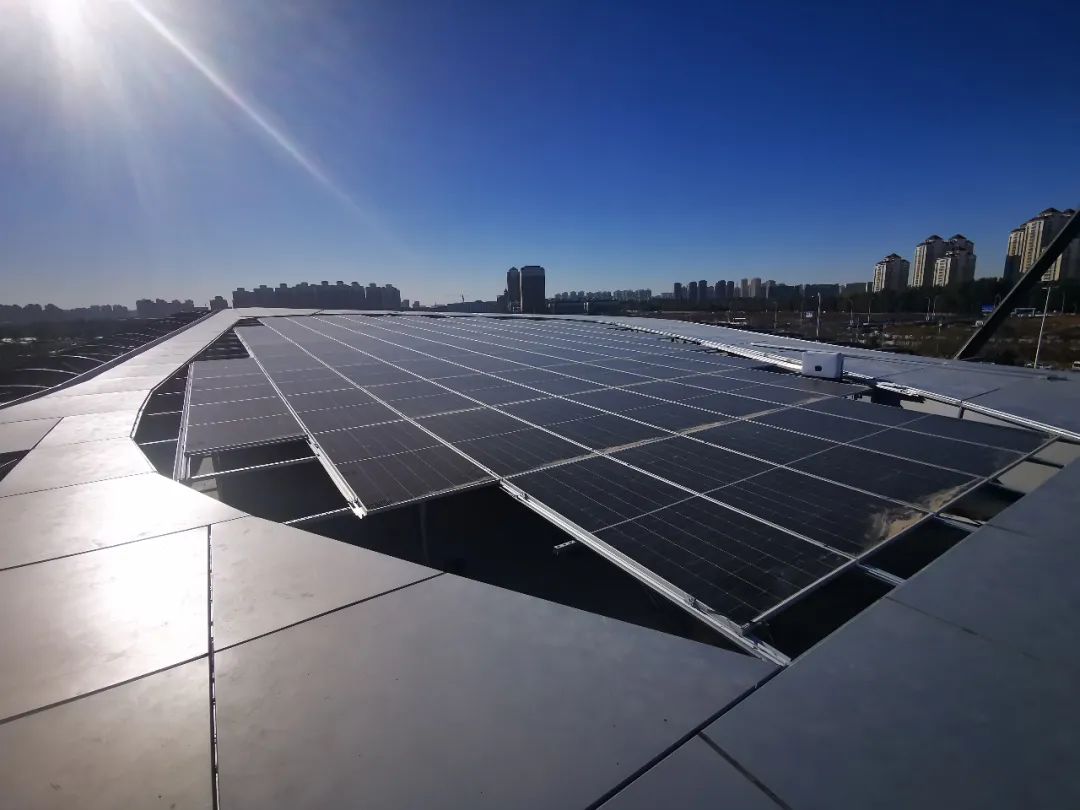

屋顶大面积铺设单晶硅光伏，充分利用可再生能源，最终实现零能耗建筑的目标。
△光伏系统建造图

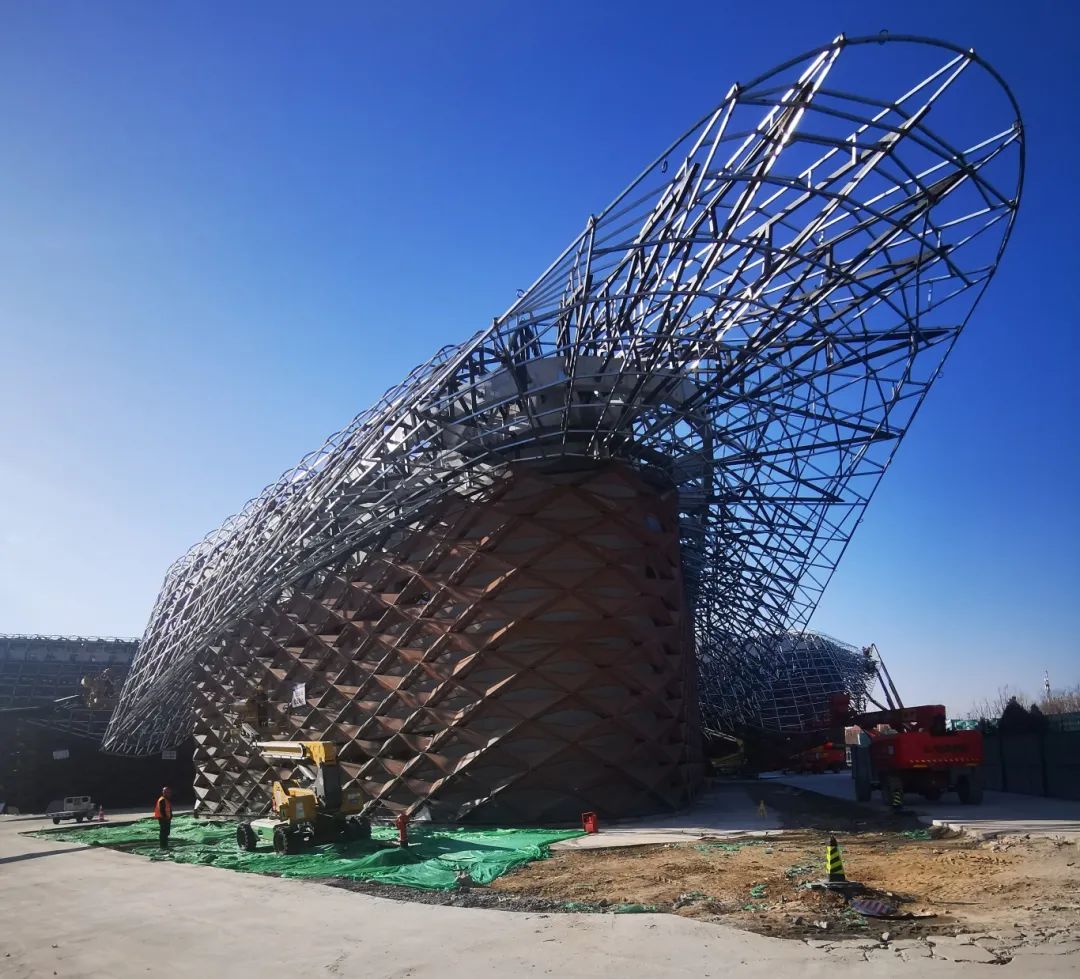

建造过程





项目名称  |  柳林公园生态科技馆
项目功能  |  生态艺术展厅
项目规模  |  5964.04㎡
业主单位  |  天津设计之都城市发展有限公司
设计单位  |  天友设计集团
方案主创  |  任军
设计团队  |  邸扬、项昱辉、吴笑凡、张岱、姜为、闫美辰、郭润博、周权、刘长松、刘新新、傅爱华、边疆、李颖、王裕华、魏然
