01






项目背景介绍

浙西南生态多样性研究所是华夏航空衢州航校项目地块里的一个单体,它位于整个校园场地的中心位置,西侧是华夏湖水面,拥有最佳的景观朝向。总体功能除了专家办公、会议、生态研究以外,还兼做生态多样性的陈列展示功能。

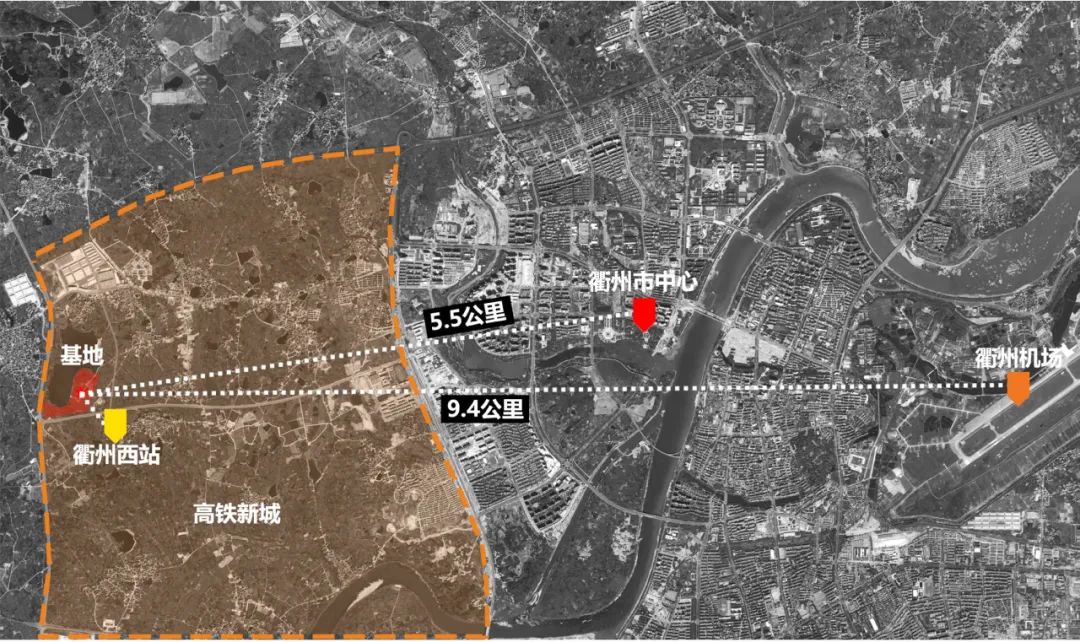

▲项目区位分析

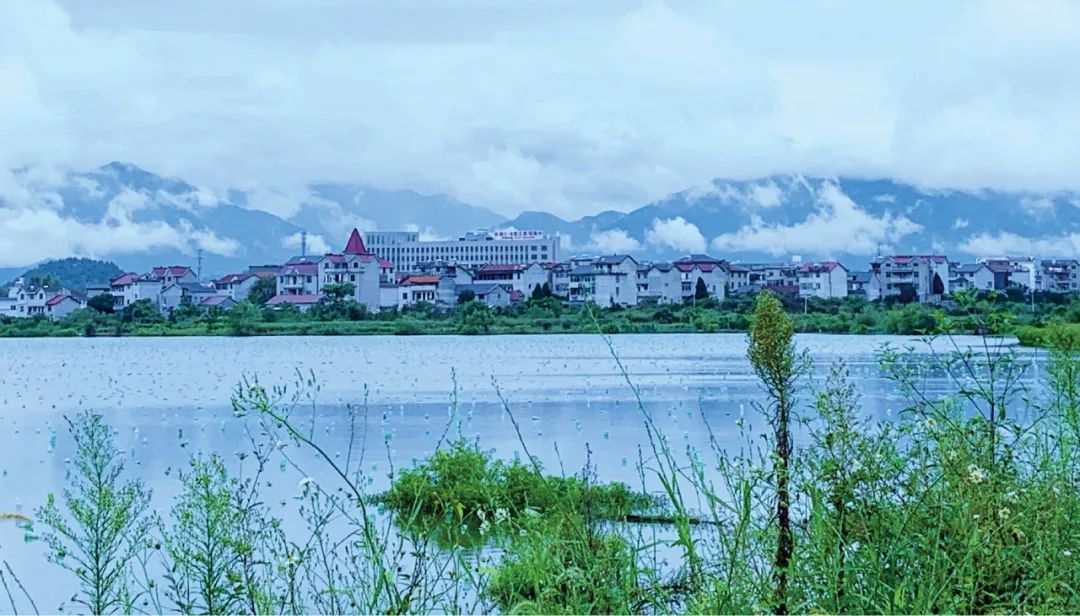

▲基地现状照片


研究所建筑地上3层,地下局部1层,总建筑面积2619.07平方米。建筑空间形体上呈风车型布置,门厅位于中间,起到串联作用,四角设置四个功能形体,首层和二层分别为水生植物培养池、接待、展厅和设备用房,三层均设有特聘专家办公室。这样的布局保证各个办公室所能看到的景观和体验。

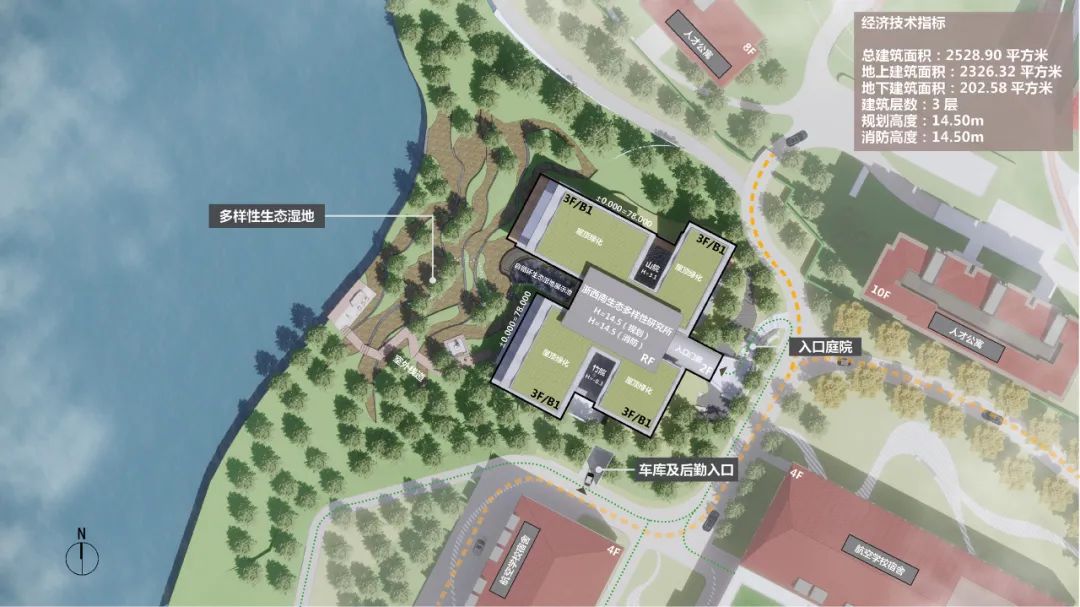

总平面图

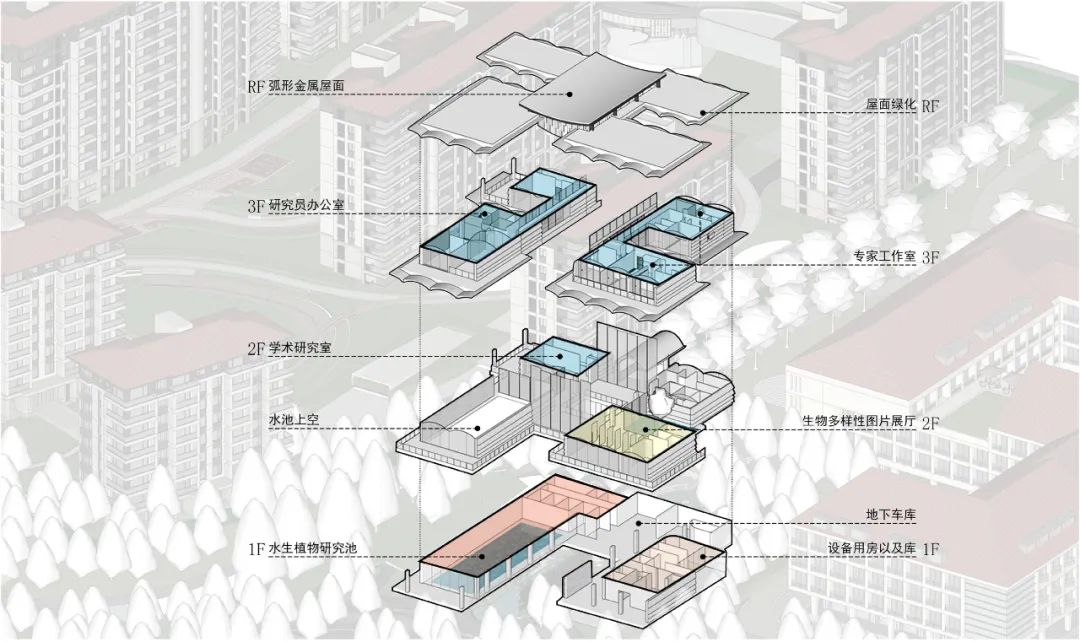

功能分析轴侧图


02






空间与场地的体验同构

面对这样一个绝佳地理环境下的小型建筑,我们的构想是希望做到建筑与自然的融合,使得人置身其中,体验到的自然感受与建筑观感具有相通性。建筑的形式是柔美而低调的,与华夏湖水面的微波产生呼应,也和湿地景观相互协调。

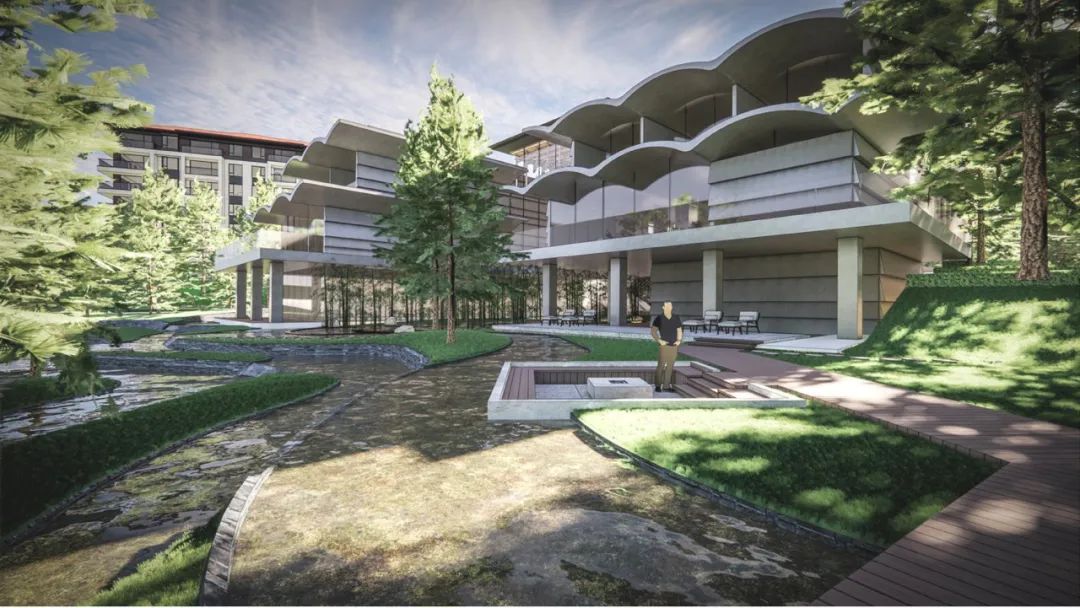

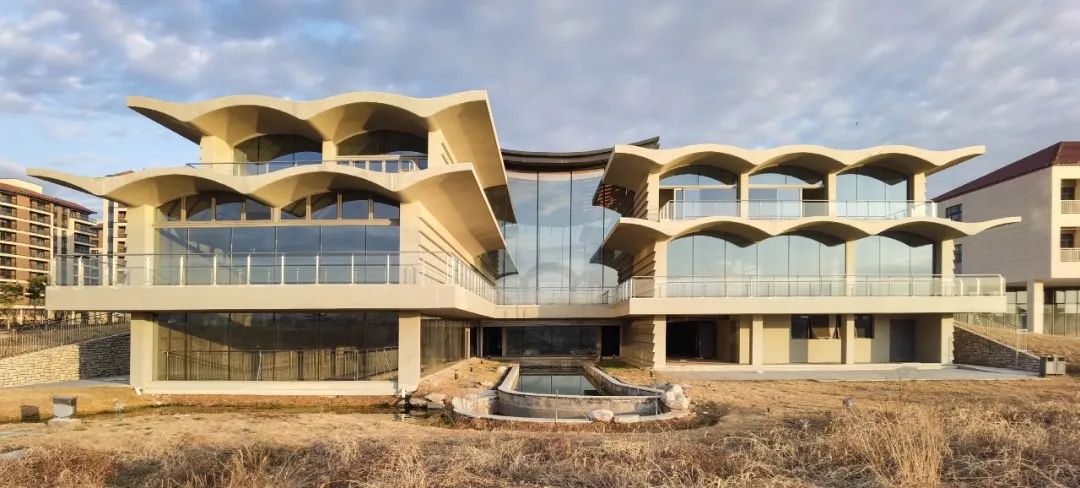

从西南侧生态湿地看研究所

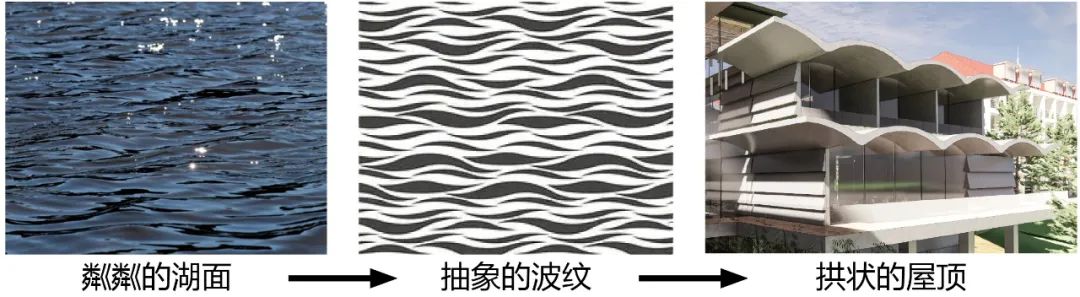

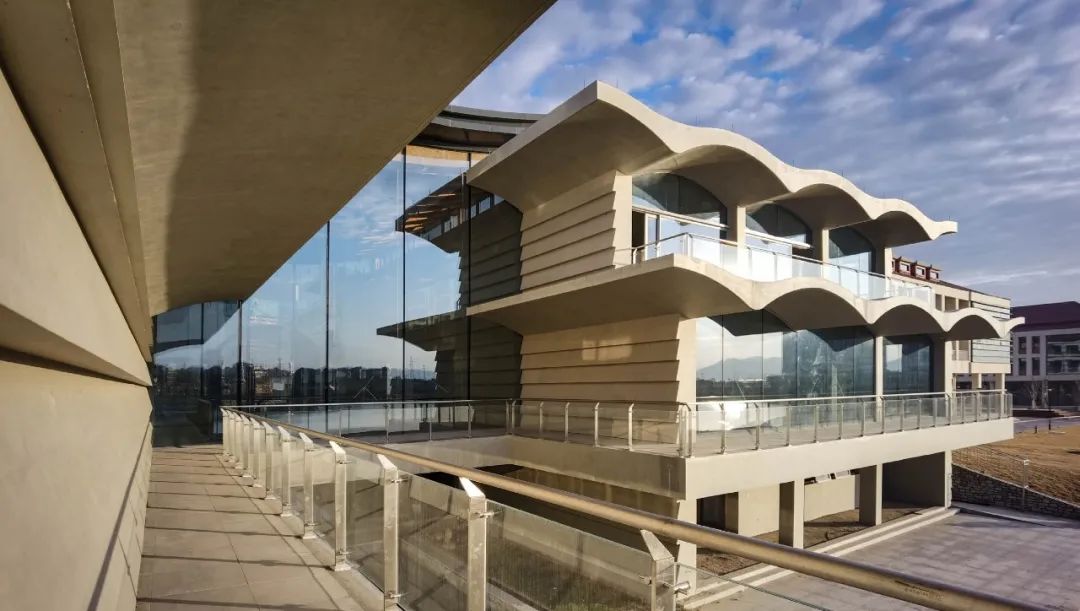

建筑屋顶形式与湖面微波的通感


基于现状的踏勘,我们想象了这样一副画面——从室内向外望去,远处是华夏湖的微波粼粼,头顶则是结构营造的“水面”,自然给人带来的感受与结构给人带来的感受达到了统一,水平连续的屋顶造型,也让建筑显得相对低调不突出。

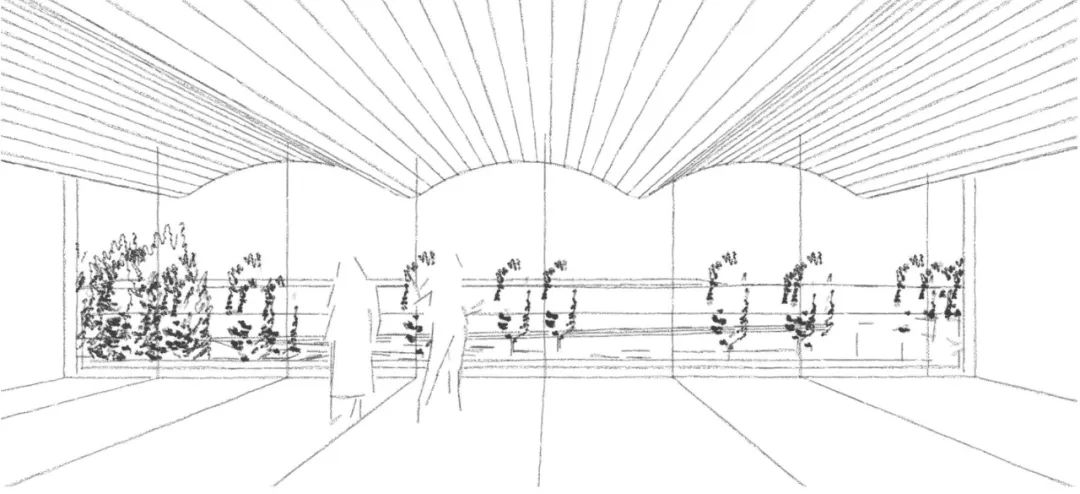

基于踏勘的初步现场构思

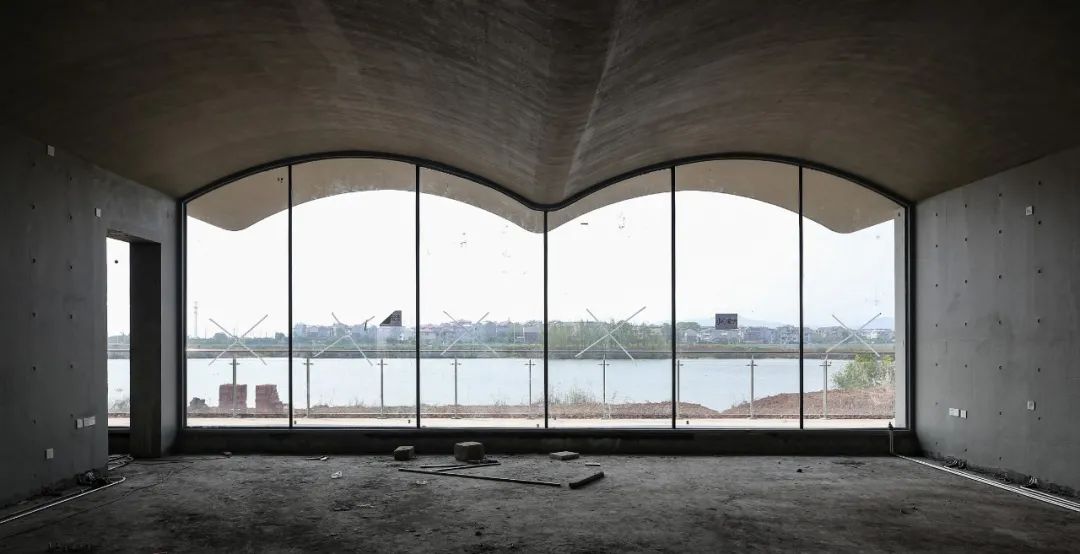

面向湖面的小展厅

03






与自然深度融合的生态多样性体验

建筑西侧面向湖面设计了由水岸、草甸、疏林、乔灌、溪涧等构成的生态多样性湿地景观,创造了充满野趣的滨水体验,作为研究所的天然展品。建筑单体对外充分利用高差,顺势错层,面向湖面充分打开,层层迭起。

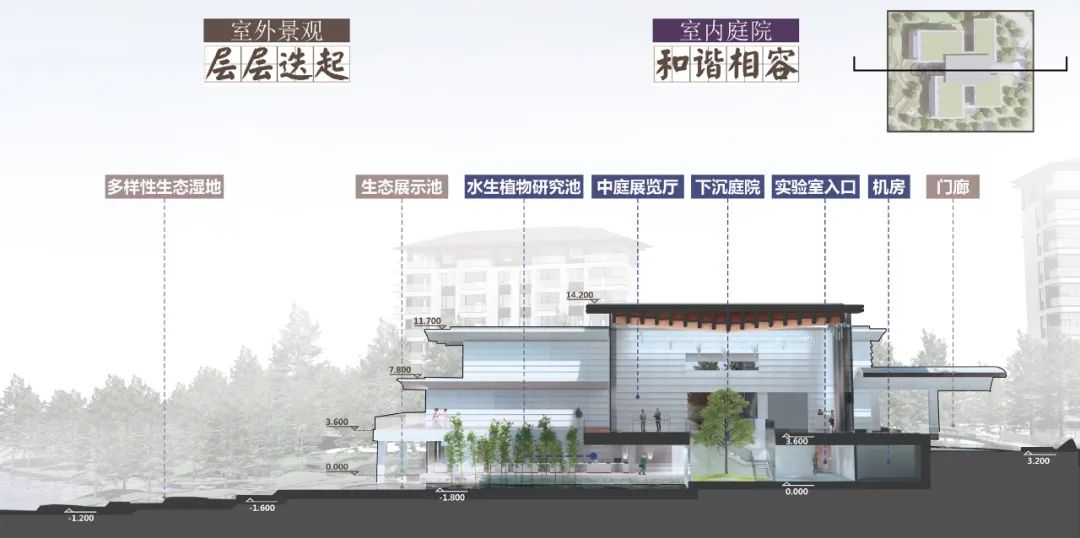

▲研究所及生态湿地长剖面图


▲研究所西侧的自循环生态湿地展示池

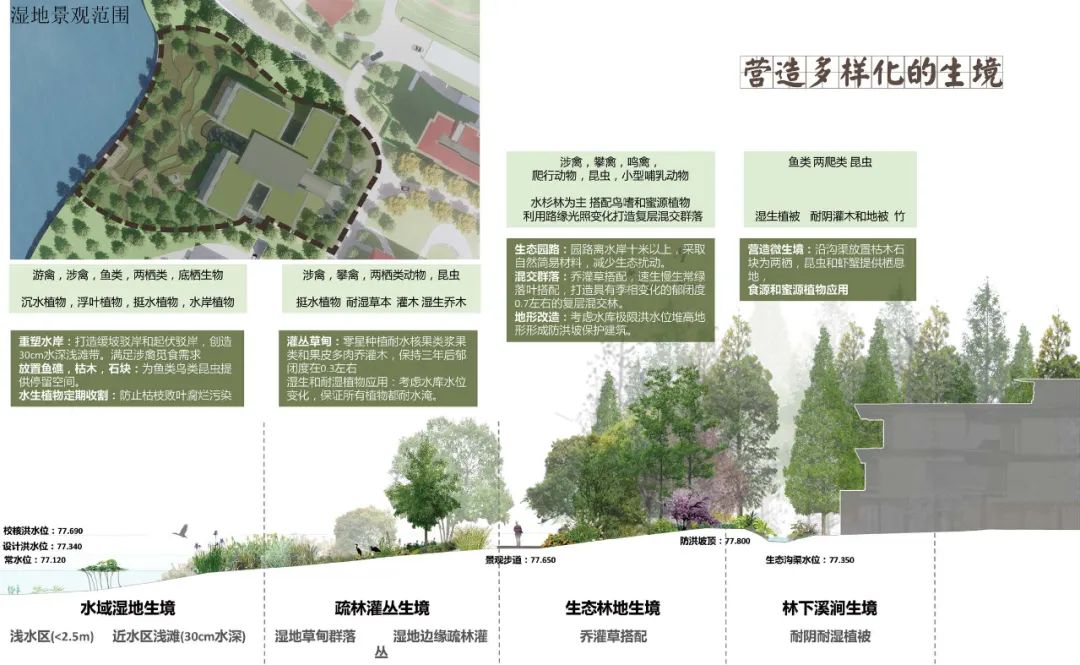

▲动植物研究与生境营造


通过环绕建筑的连续敞廊,实现了室内外动线与湿地的有机结合。建筑内部设计了山、水两个主题庭院,为研究所创造了富有生命力的微环境。

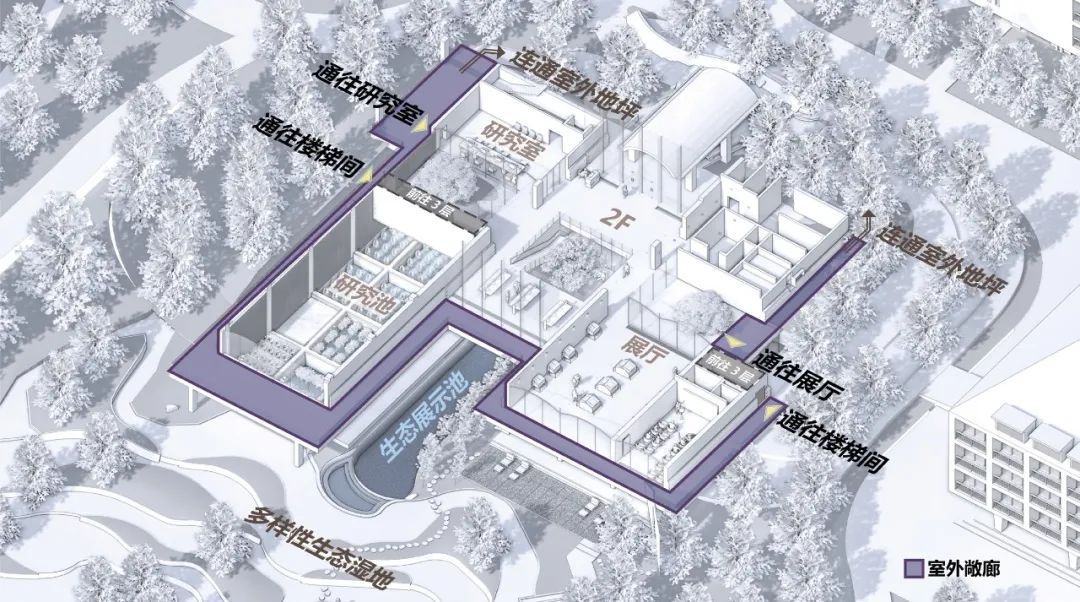

▲室外环廊平切轴侧图

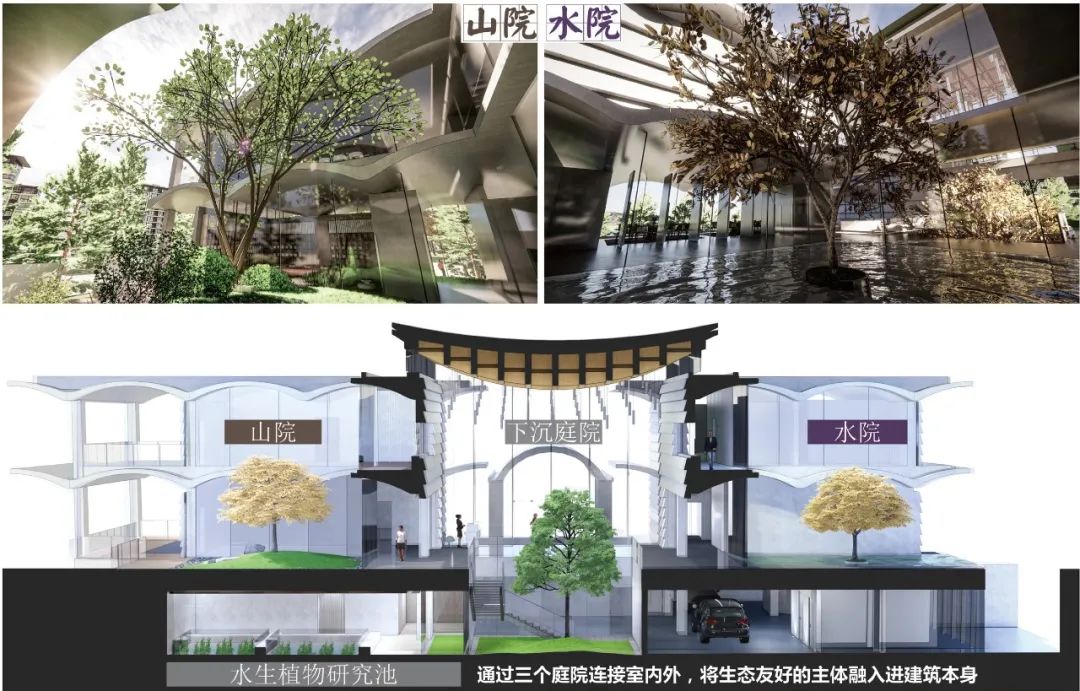

▲研究所建筑中小庭院的营造


04






不同寻常的拱形楼面体系

为了实现多跨无柱的室内效果,结构采用了连续拱形板的特殊系统,不断变化的截面与受力弯矩相吻合,空间需求与结构呈现高度一致。

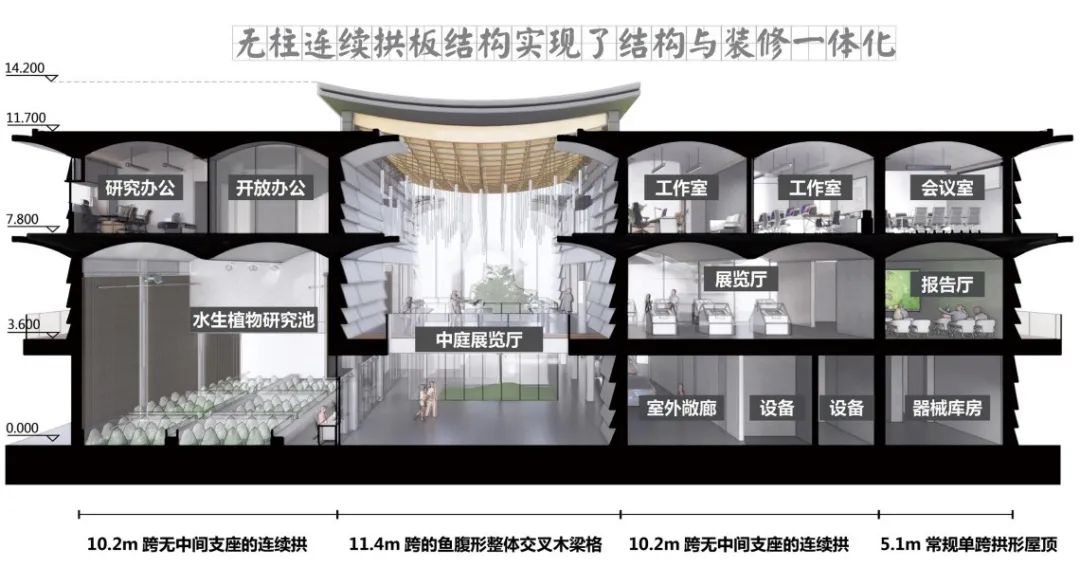

无柱连续拱板受力体系实现了结构与装修一体化

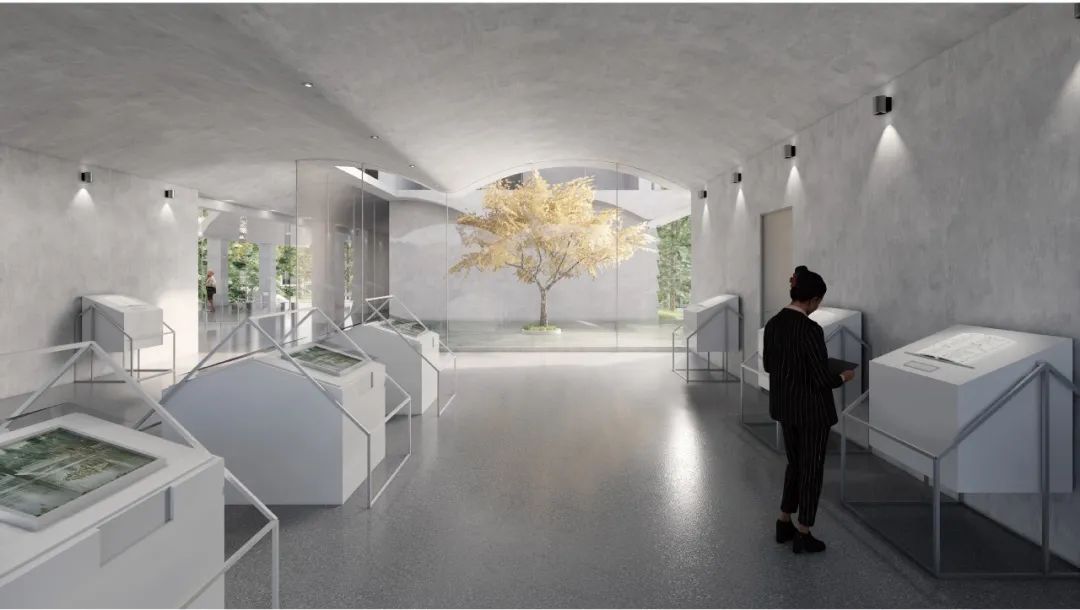

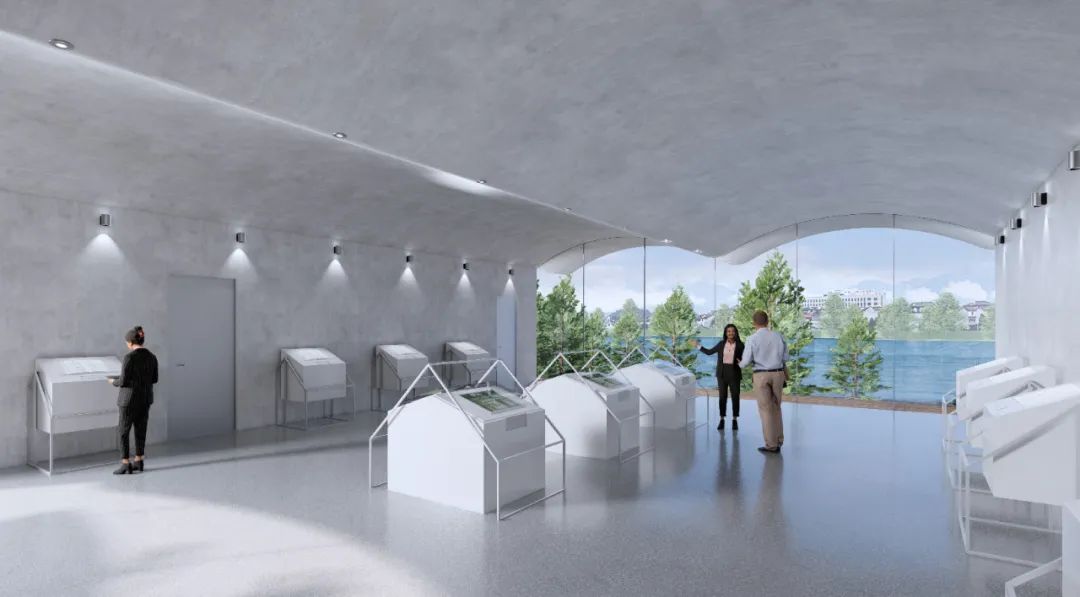

小展厅效果图

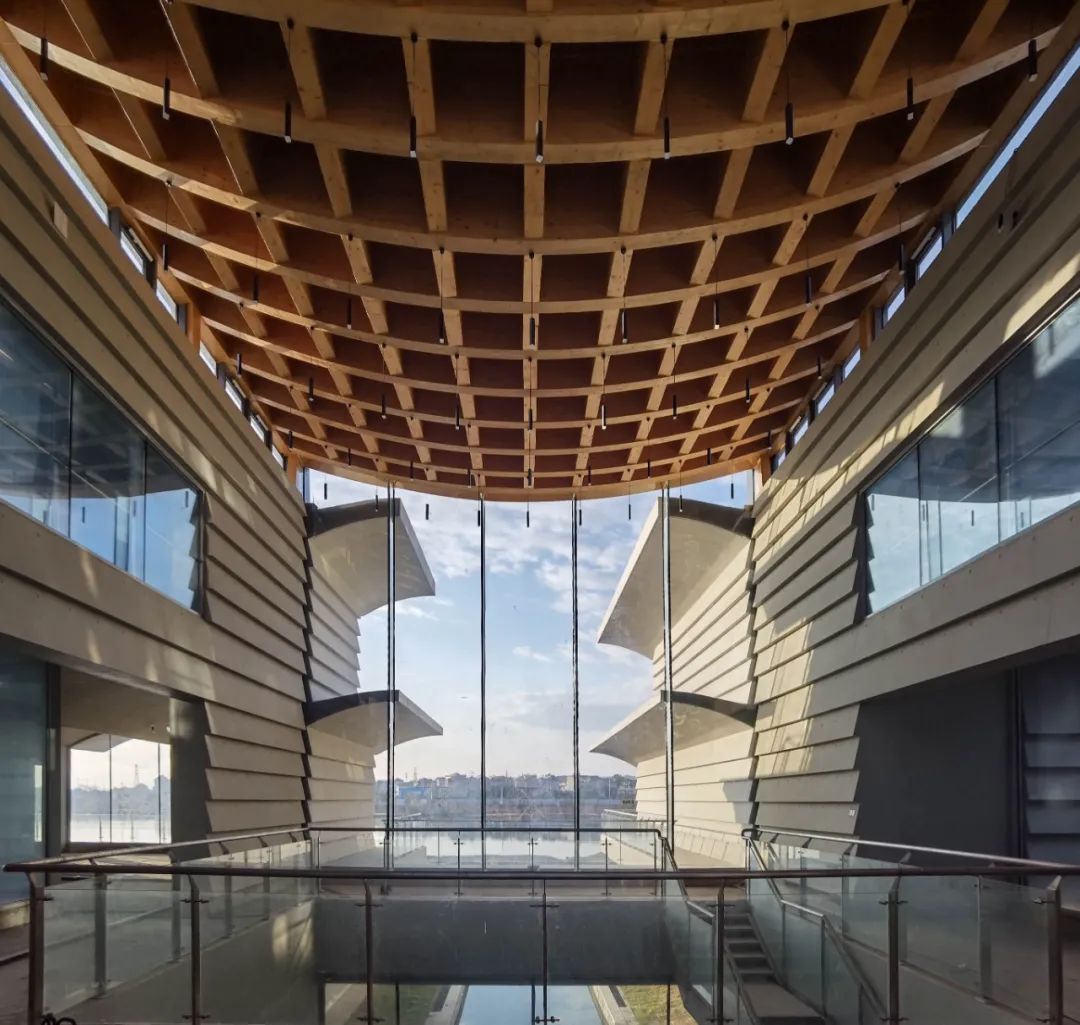

门厅上方屋面设计从空间和建筑功能入手来进行思考——与西南角小型展厅所需要的冷峻、严肃的氛围不同,中庭大厅作为会客的主要场所,同时也是一个跃层开敞的大尺度实物展厅,更需要强调一种温暖、包容的感觉。我们在这儿采用了木结构的材料形式,将木材温暖的属性传递给人,同时也将室外的自然感受引入室内。我们在这里采用了下凹形式的屋面形态,呼应了下方的连续拱造型,同时反向的曲率也使得整体的造型更加生动。结构布置上采用交叉网络木梁的布置方式,控制木构截面的宽度,并且通过鱼腹式的造型使得构件更加呈现片状,来突出室内下凹感的效果展现。

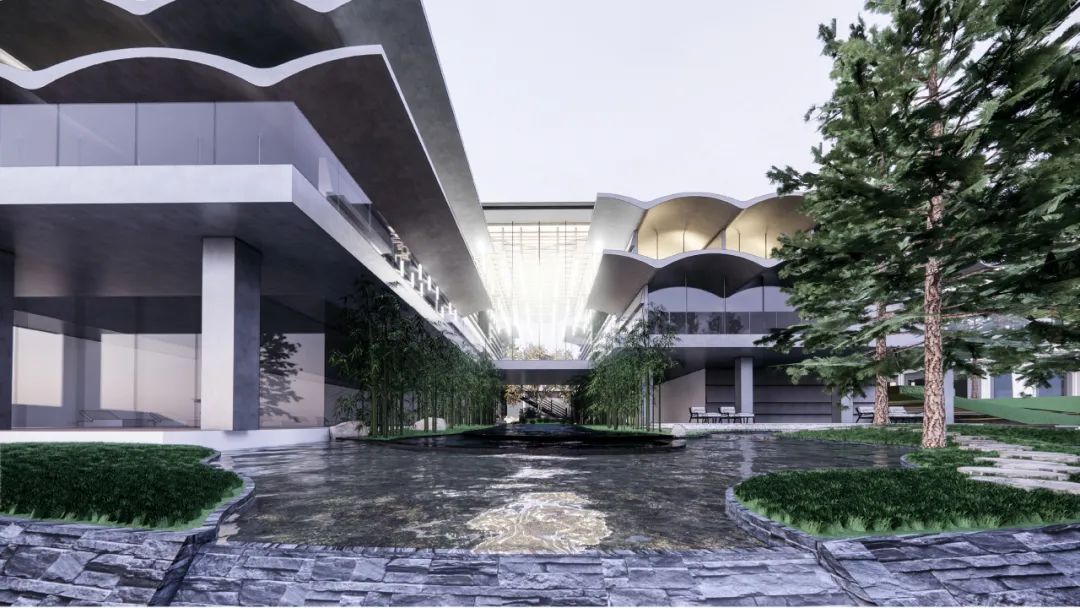

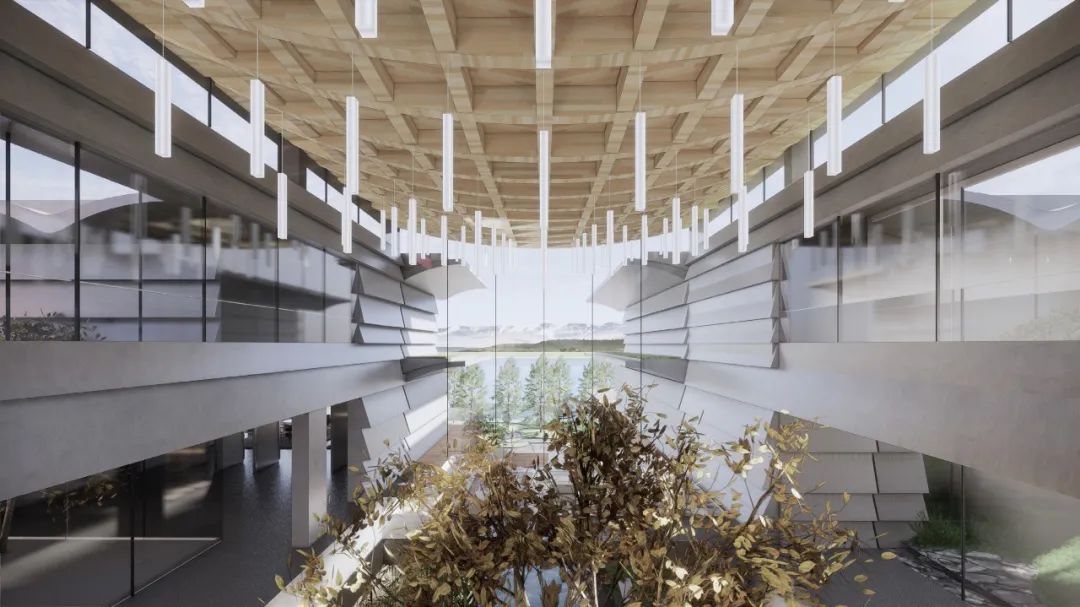

入口门厅效果图

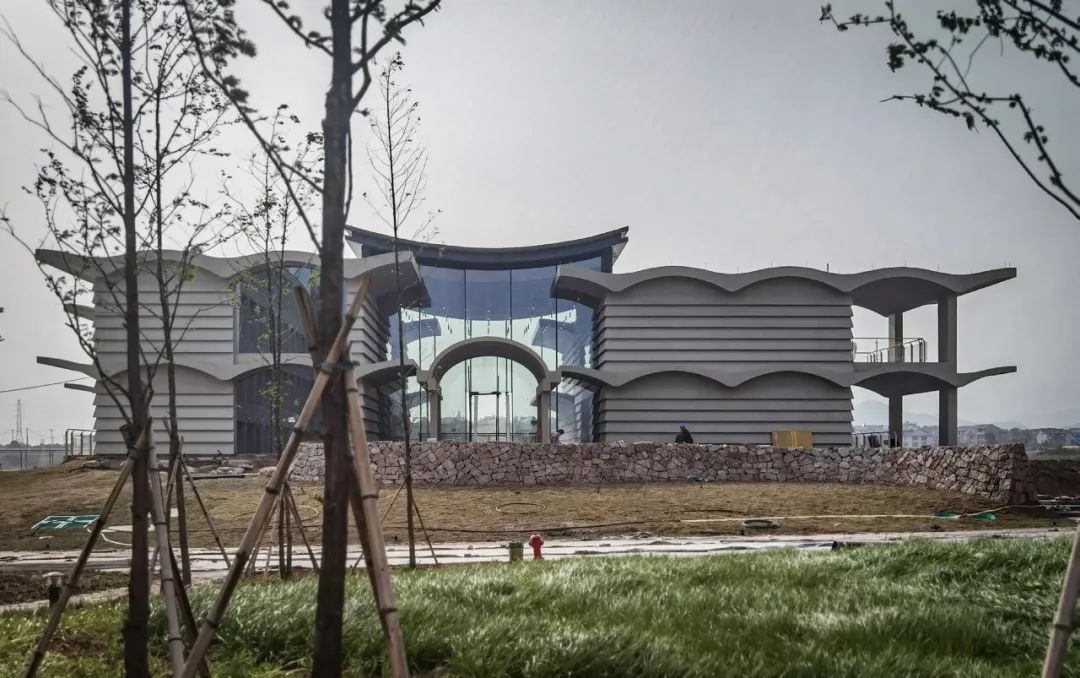

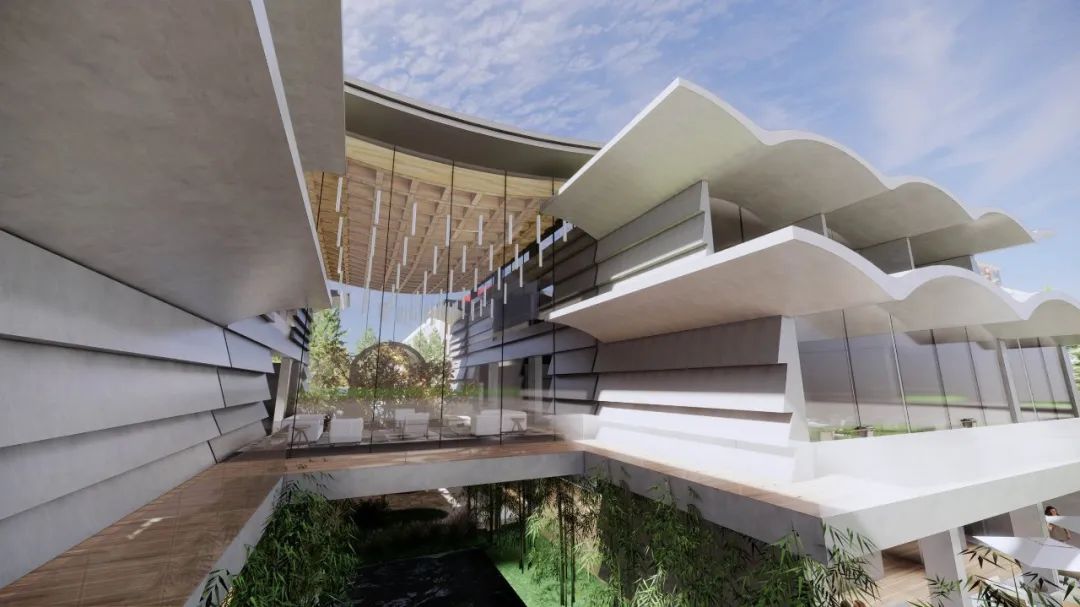

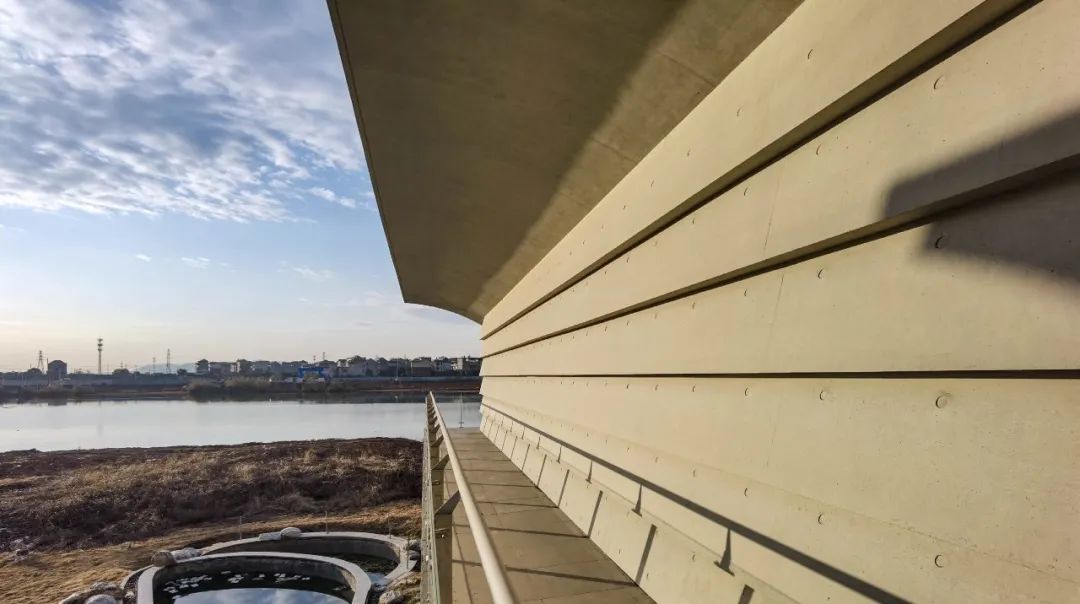

从室外环廊看入口门厅

05






正向BIM推动下的机建一体化设计

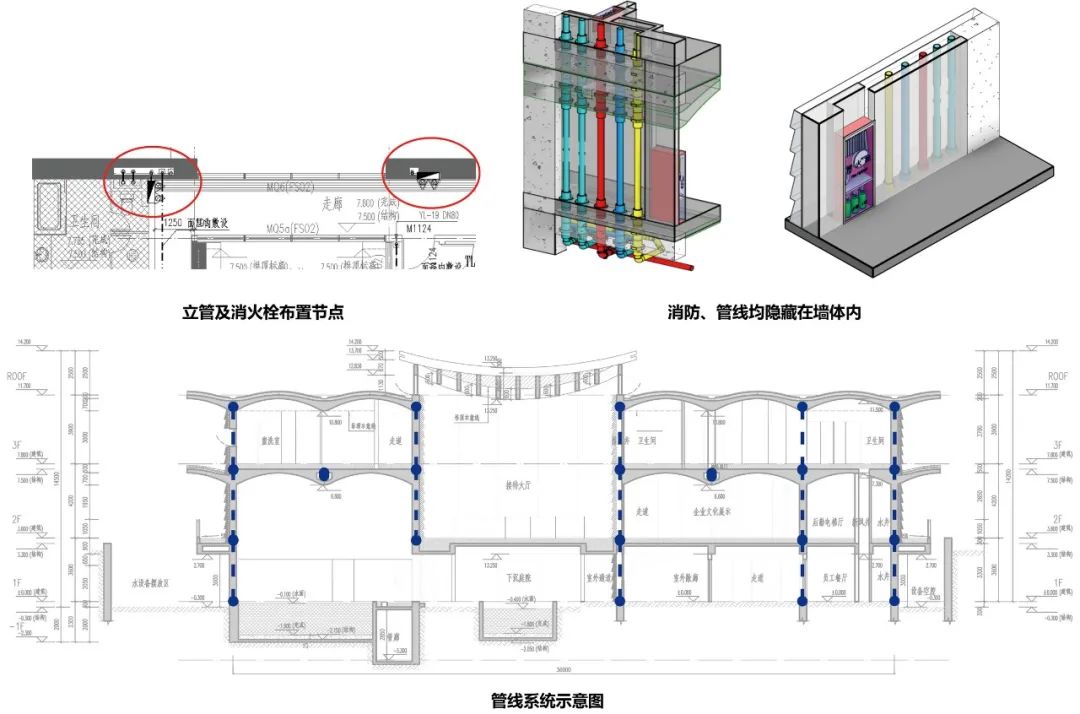

为了实现干净简洁的清水混凝土艺术效果,我们通过正向BIM技术,将机电管线全部暗埋处理,不直接暴露在外。空调采用地送多联机系统,给排水管线均埋于面层与双层墙体中,电气管线全部预埋进楼板。通过机电与建筑的整告投计文交保留原有的空间质感。

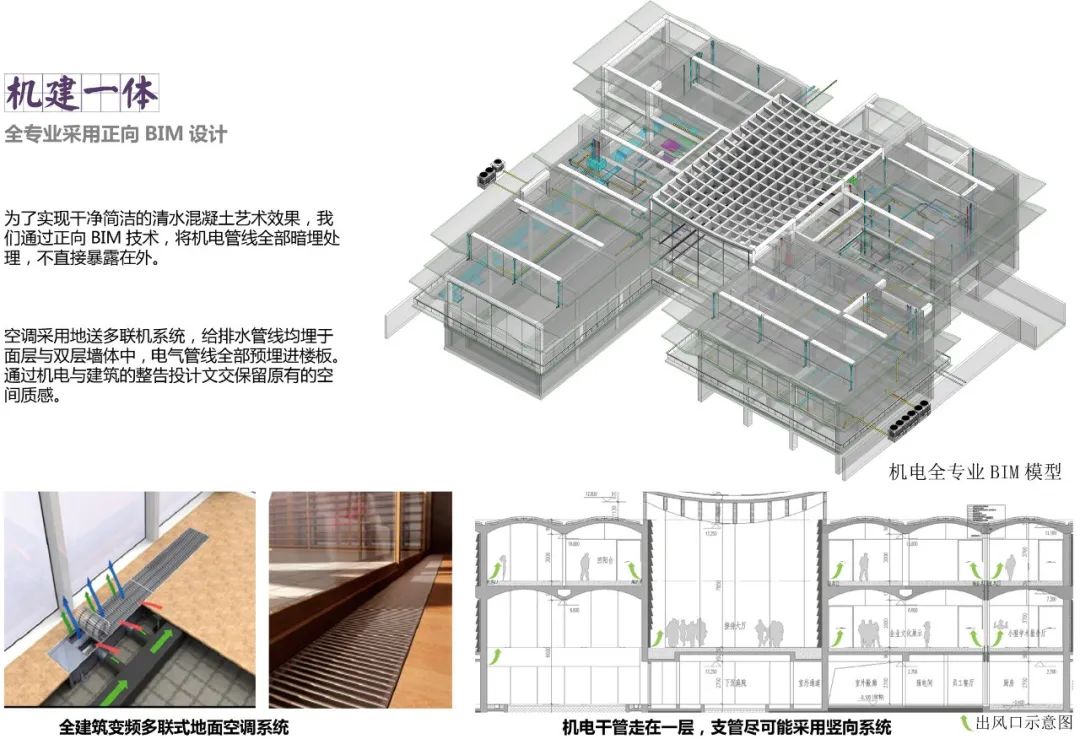

全专业正向BIM设计模型截图


全专业正向BIM设计模型截图

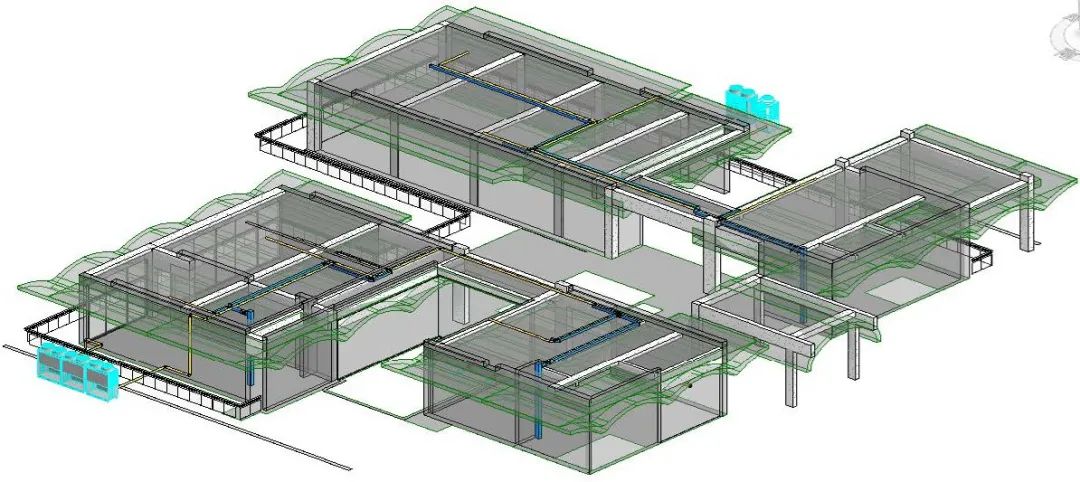

给排水专业BIM模型截图


施工过程照片


施工过程照片


施工过程照片


施工过程照片


施工过程照片


施工过程照片


06






结语

浙西南生态多样性研究所建筑设计的出发点是希望能给置身其中的人带来所见自然环境与所处建筑本体相一致的通感,为了实现这一效果,结构设计采用了特殊的连续拱板,机电专业通过正向BIM进行了选择性的藏与露。这是一个掩映在湖光山色中的清水混凝土一体化营造。



Profile
项目概况


项目名称:浙西南生态多样性研究所

建设单位:华夏航空股份有限公司

建设地点:浙江省衢州市信安置业有限公司

设计单位:同济大学建筑设计研究院(集团)有限公司

设计时间:2021-2022年

建筑面积:2528.90平方米

设计团队

项目负责人:江立敏、杨一秀

建筑设计:苏恒、和家勋、章博远、文质彬、陈彦彤

结构设计:洪祎、张婷钰

给排水设计:李丽萍、陈英英、吕东启

电气设计:顾玉辉、吴焕

暖通设计:秦卓欢、吴虎彪

幕墙设计:田利军、陈伟庭、朱巍斌

室内设计:苏恒、章博远、文质彬、李建方

景观设计:聂婷婷、李丽娟、李晨星
