江南大学宜兴校区位于江苏宜兴市东氿湖北侧，校区东距太湖6公里，东氿湖朝东与太湖水系相连。校区整体传承江南大学主校区建筑风格，希望打造一座既充满江南水乡的历史底蕴，同时兼具现代气息的大学校园。体育馆与体育场位于校园靠范蠡大桥的东南角，南望景观优美的东氿湖。

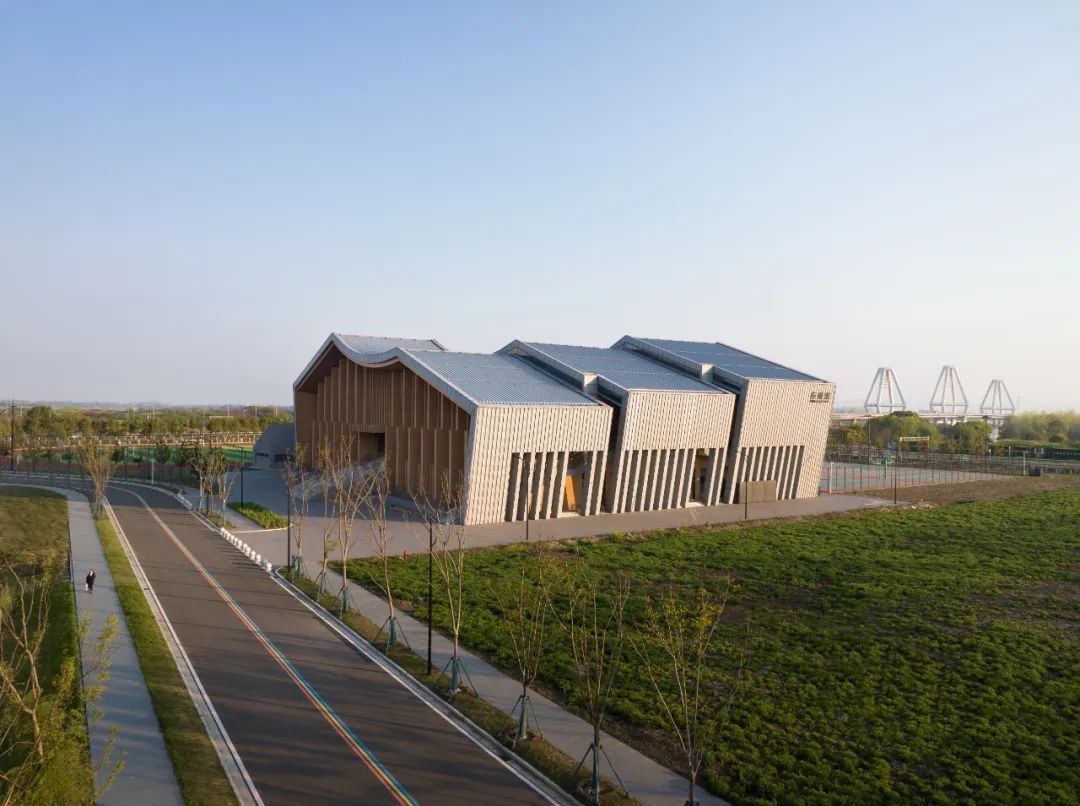

体育馆远望东氿湖

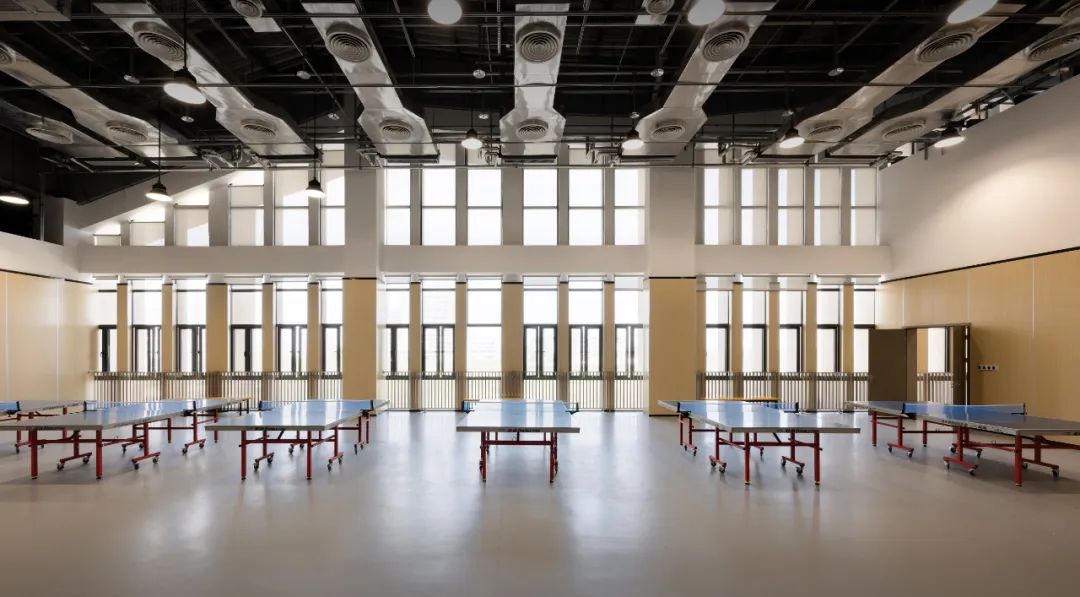

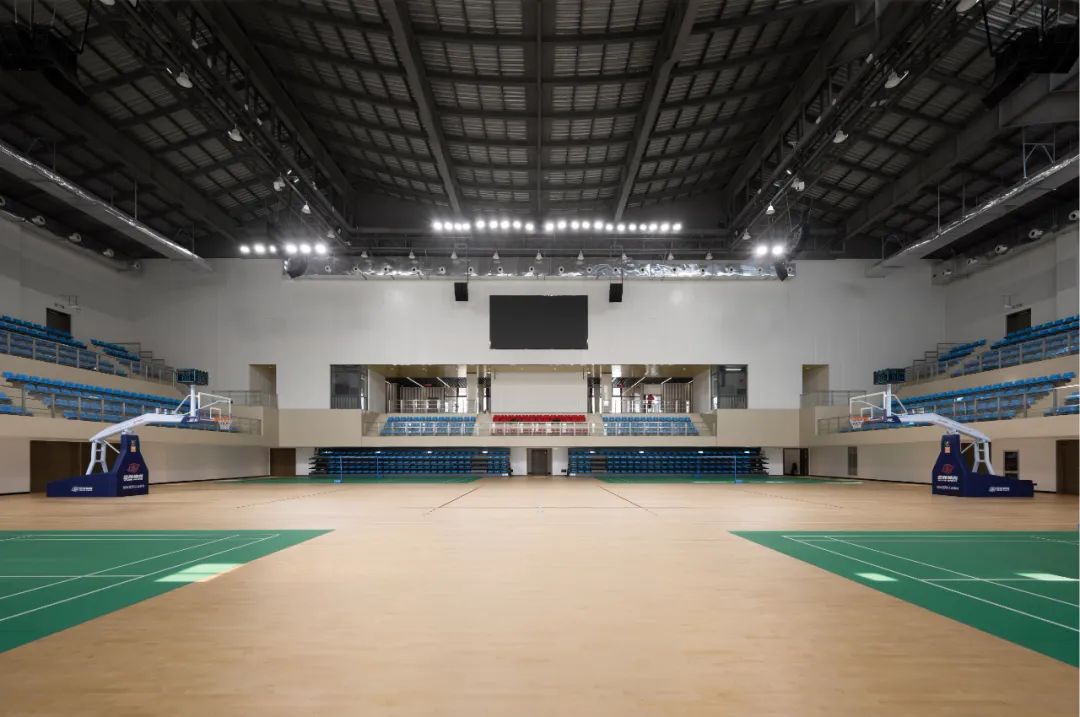

体育馆总建筑面积6298平方米，地上3层，建筑高度23.8米，观众座位数为1364座，其中固定坐位884座，活动坐位480座。项目建设的目的是为该宜兴校区师生提供多功能体育设施以及为举办功能性的体育赛事和活动提供支持和场所，包括多功能综合性比赛馆、乒乓球室、舞蹈室、健身房等体育活动空间。

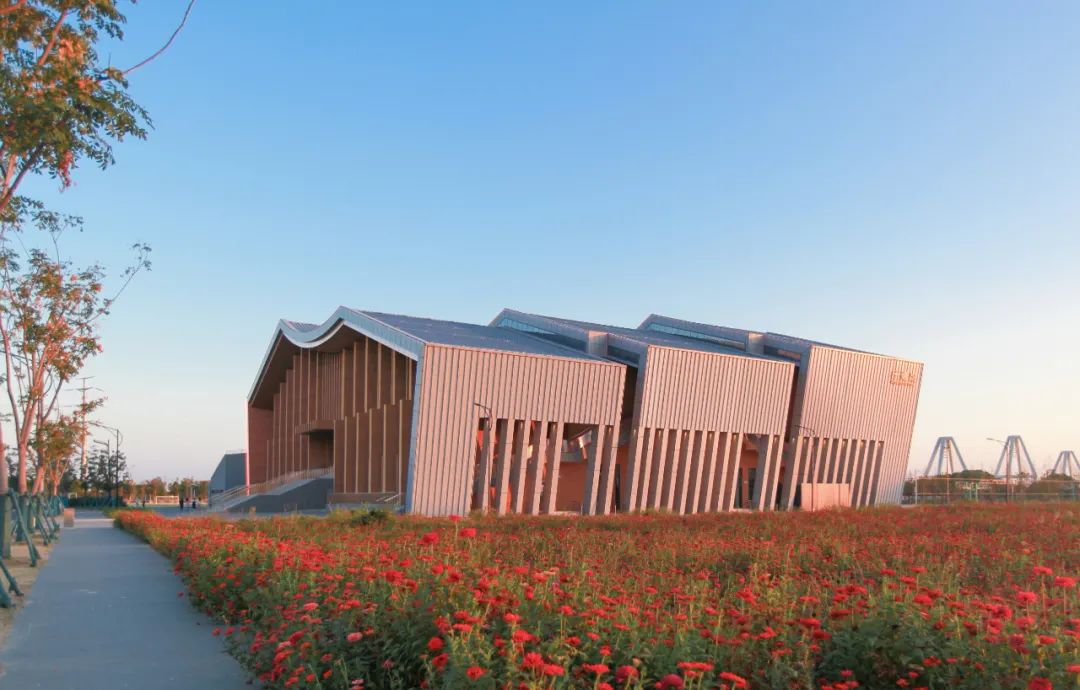

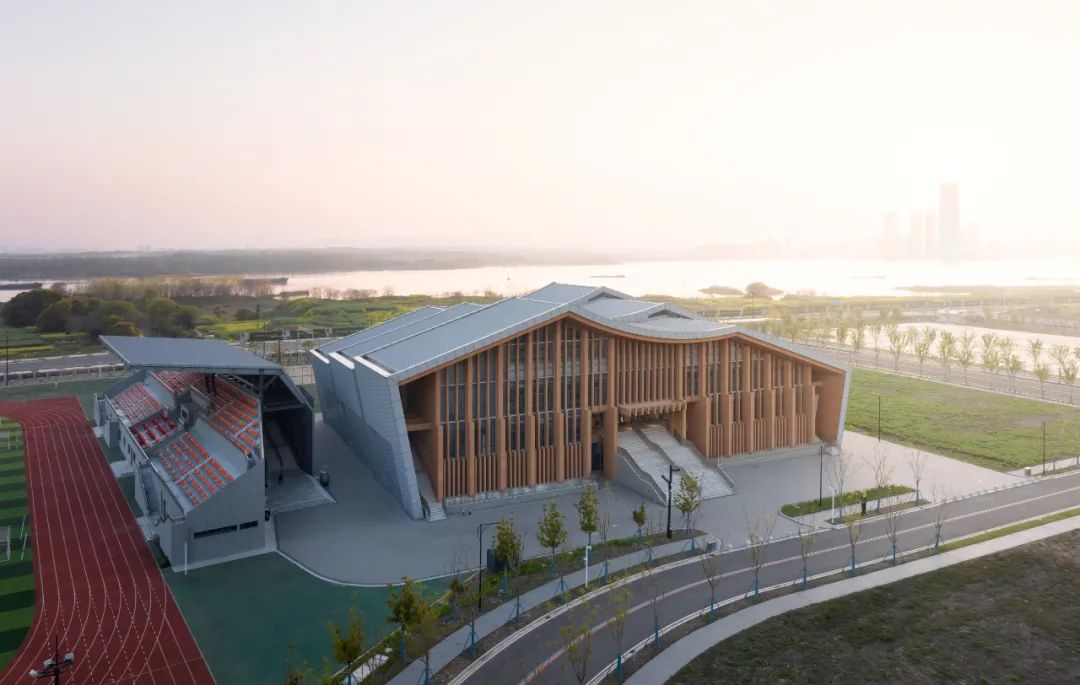

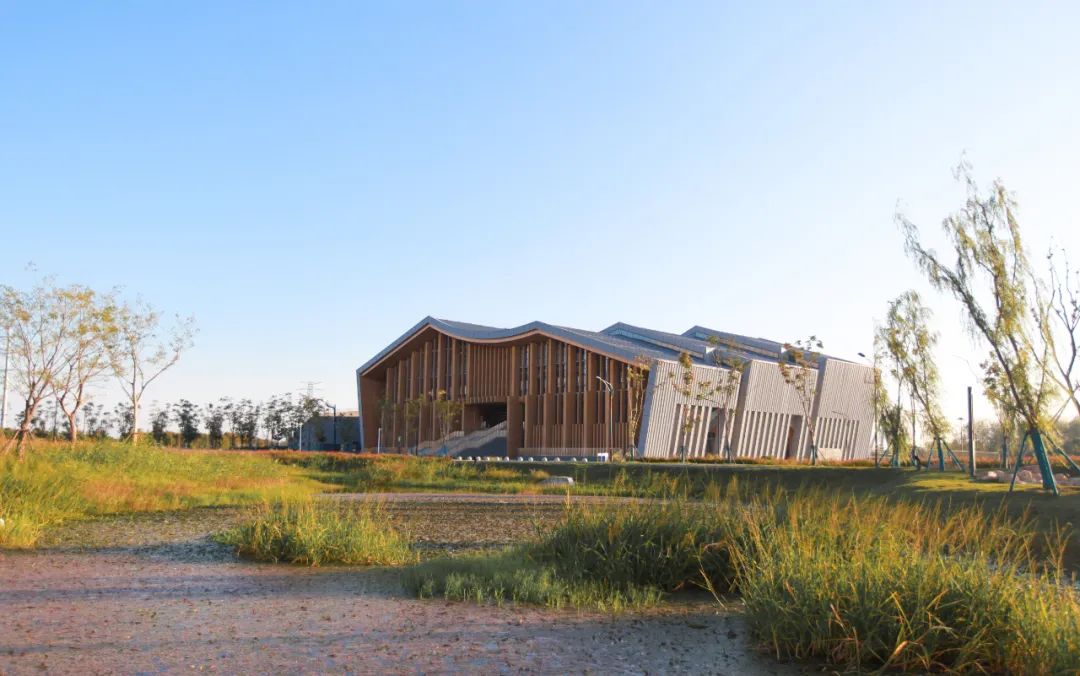

体育馆日景图
本项目建立了建筑与地域传统和文化的对话，用现代的建构方法塑造出一个具有宜兴地域和江大特色的体育建筑，让地域文化贯穿建筑空间的始终，同时与现代绿色生态技术相契合，呈现出兼具地域性和创新性的建筑空间。

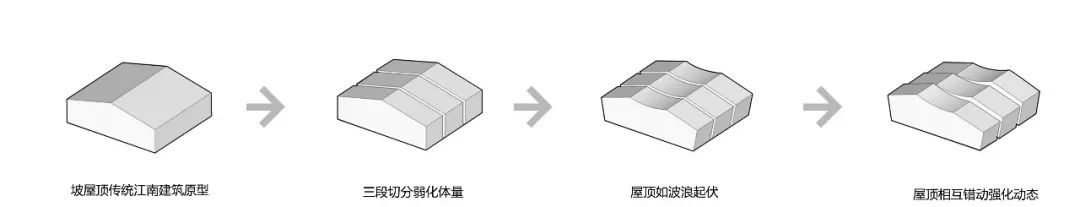

太湖是中国五大淡水湖之一，宜兴东氿湖与太湖相互连通，项目挖掘历史地域及场地景观价值，屋顶形态取意太湖的水，通过屋顶的切割，拉伸，形成三组充满张力、此起彼伏的框式单元形式，连续起伏的屋顶形如波浪起伏的太湖水，与太湖共舞。概念生成屋顶单元宽度约72米，为五个折段造型，东西两端朝外倾斜，形成形体的动势，中间一段为内凹弧形，其余为直线，弧形柔化了结构，达到力量和形式的平衡。南立面单元西高东低，中间单元为东西一样等高，北立面单元为西低东高，屋顶单元中间两个顶点由19.8米、21.8米、23.8米每2米逐渐抬升或降低，东西两个顶点则由12.42米、14.31米、16.2米每1.89米逐渐抬升或降低，形成高低错落赋予建筑以动态之美。每组单元拉开2.2米宽的缝隙以及高低形成的侧窗为建筑室内空间的带来均匀的天窗采光。

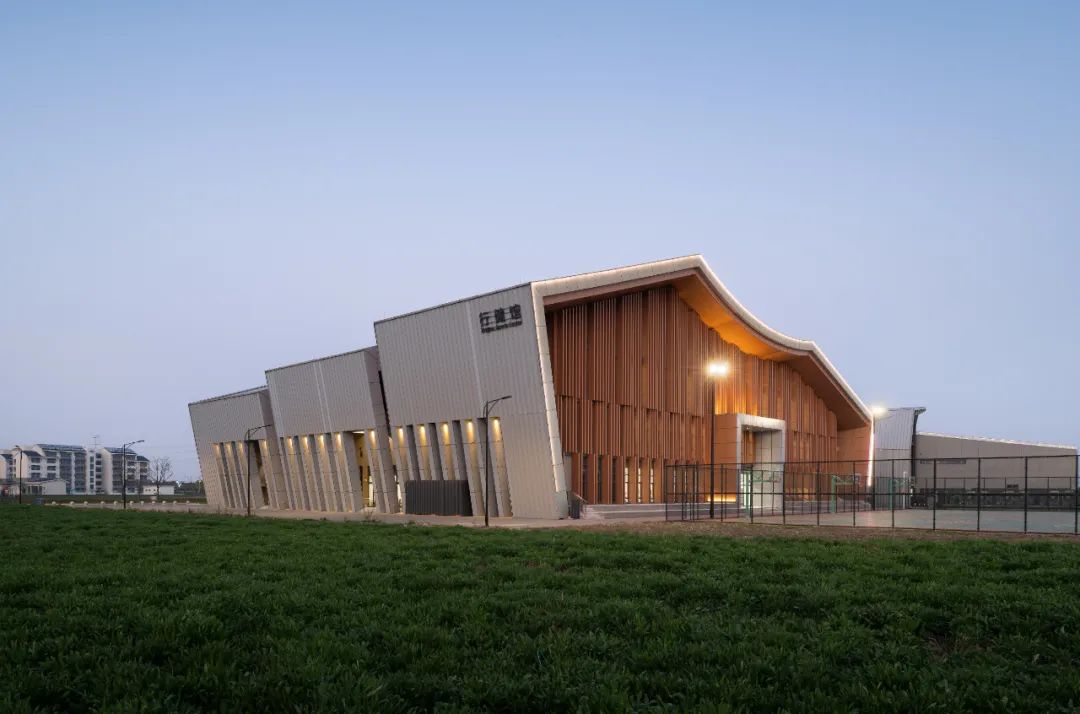

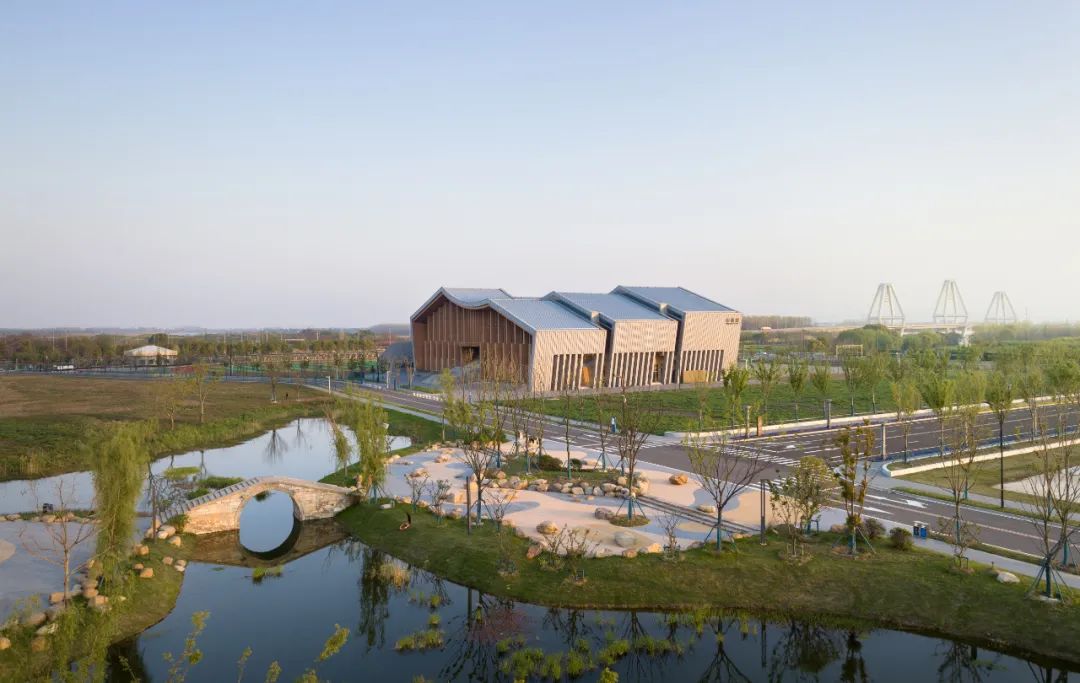

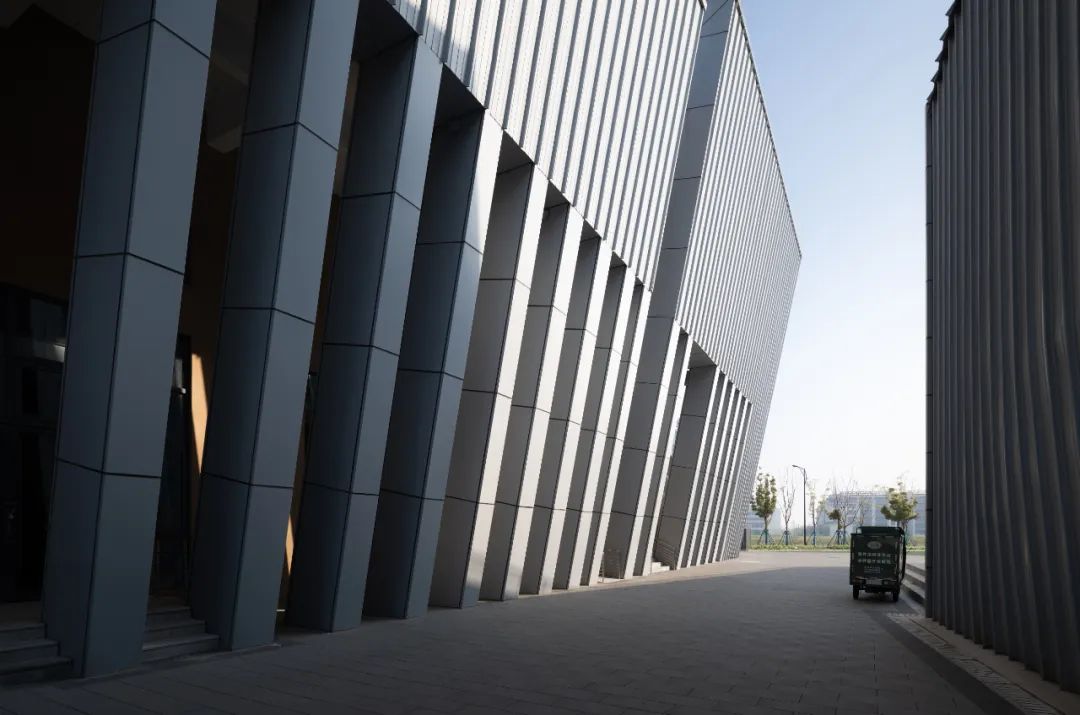

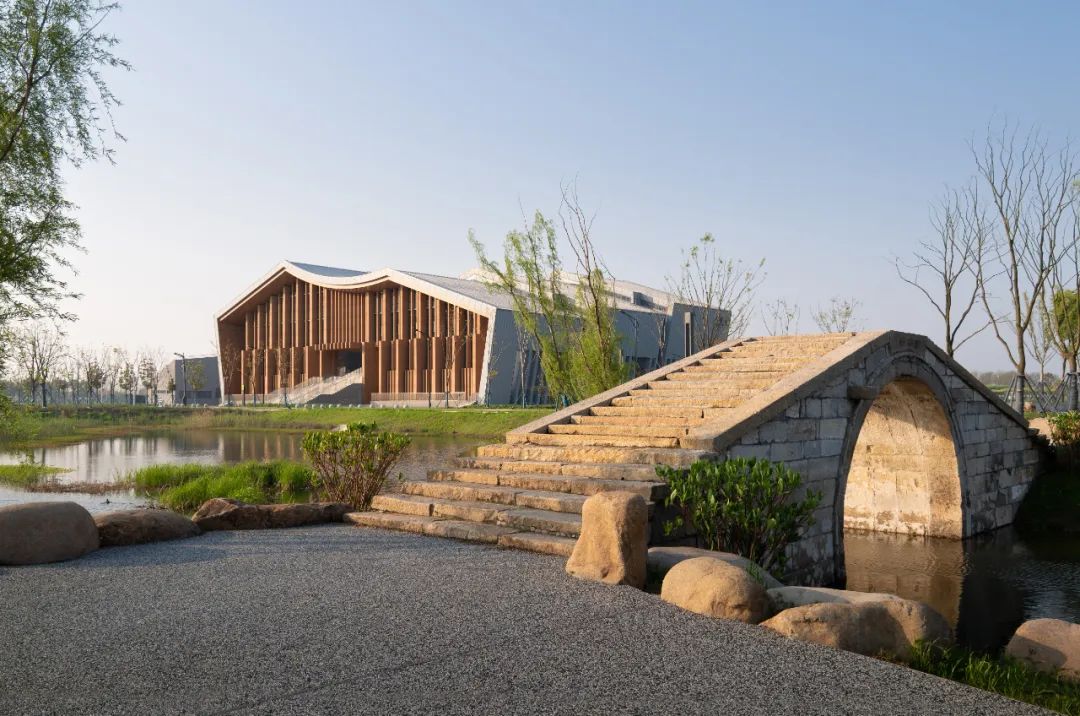

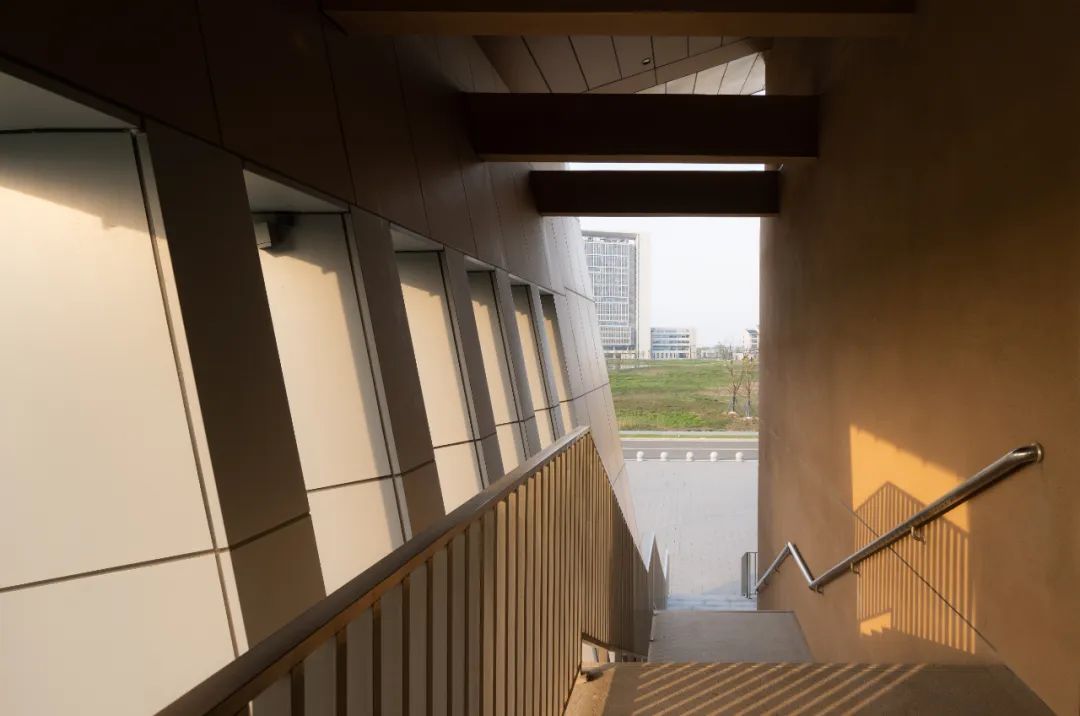

体育馆东向日景图体育馆希望体现陶都的地域性格，发扬陶文化。项目设计在屋顶之下内置褐色的巨大“陶胚”作为体育馆的主要空间载体，东西侧外廊犹如进入制窑内部。陶的材料和色彩将人的感官和记忆与文化建立紧密连接，构建一个充满活力的孵化空间。北立面通过陶色竖板由下至上逐渐变窄的设计，形成控制进入室内光线变量的机制，使其匹配室内功能空间对采光的需求。南侧比赛大厅立面采用间距405mm，尺寸120mm*300mm和120mm*600mm的竖向陶色方通交错排列，既避免了南向的直射阳光对体育活动的影响，又在朝向东氿湖的南立面营造出“波光粼粼”的生动光影变化。场地中心区体育馆西北侧有一座清代圆拱桥——尊显桥，项目对其进行了原地保护和适当抬升处理，并将桥作为南入口轴线的对景，将原有水系整合进校园中心景观区。尊显桥唤醒了场地的记忆，静静的述说这片场地的历史。项目将之与现代校园和谐相融，使其呈现出新的生命力。起伏屋顶中心的凹弧线也很好地回应了尊显桥圆拱形式，在某种意义上，体育馆也是一座连接校园与太湖、传统与现代的精神桥梁。它将校园景观延续至东氿湖，甚至更远的太湖，让宜兴传统的陶文化在新建筑中得以彰显和拓展。项目东西两侧借屋顶下折的造型，形成了东西两个室外廊道，覆盖室外疏散楼梯空间。穿插其中的室外楼梯和平台不仅提供了体育馆三层疏散，还提供了休憩交谈的社交工具。同时，项目还采取了适应气候的绿色节能设计。半室外的空间如同南方传统巷道，遮蔽东西向直射阳光，促进了自然风的对流，柔化了室内外的界限，增强了建筑在校园和景观的渗透性。上下穿梭的人流激活了体育馆东西两侧的空间，提升校园空间品质。项目将北侧三层体育活动用房和南侧比赛馆相互拼接并在空间上相互连通，共用入口大厅等公共设施，最小程度地占用基地面积，实现高效的土地利用。北侧主门厅和南侧比赛大厅的空间贯通，打破了比赛馆封闭空间的概念，空间的自由流动也强化了自然通风的效率。室内空间透过三组折顶的切口空隙，往上可见蓝色的天空，底部侧面通过设置韵律感的竖向格栅立面将两侧景观引入，自然通风、天窗采光、自遮阳体型等一系列纳入到设计中的考量因素，提供给使用者被动式节能的舒适空间。
项目将原建筑方案的弧形单长跨（59.4m）钢桁架结构（横向受力）改为两短跨(36.6m+13m)直的钢架钢结构（纵向受力），一是短跨构件比长跨受力合理，二是连续两跨构件比单跨受力合理，三是弧形檩条比弧形桁架加工制作容易得多。该钢结构设计改进，既降低了本工程用钢量，又减少了钢结构的制作难度，从而节约工程造价，并大大地加快了钢结构施工进度。基础用扩展浅基础的形式，该基础既经济，又不需要做基础检测，施工快，工期大幅缩短。
本项目注重节能减耗，生活加压供水采用叠压供水设备，可充分利用供水管网余压；冲厕采用中水作为水源，可节省自来水用量2.7立方米/日，810立方米/年；使用中水是一种自来水循环利用的过程，也同时降低了污水排放量。

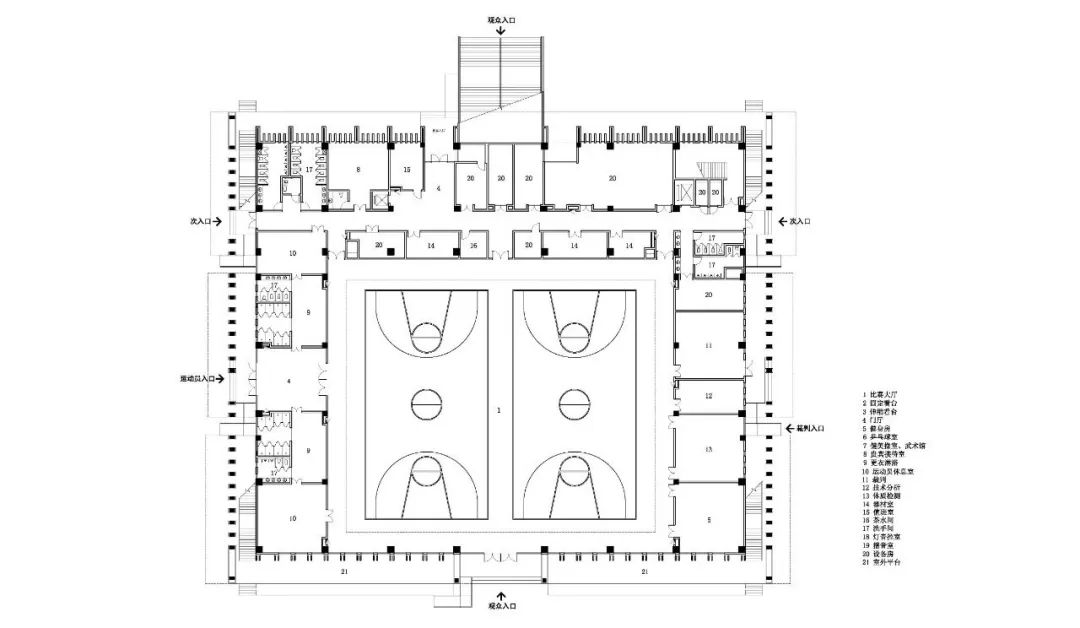

一层平面图 FIRST FLOOR PLAN

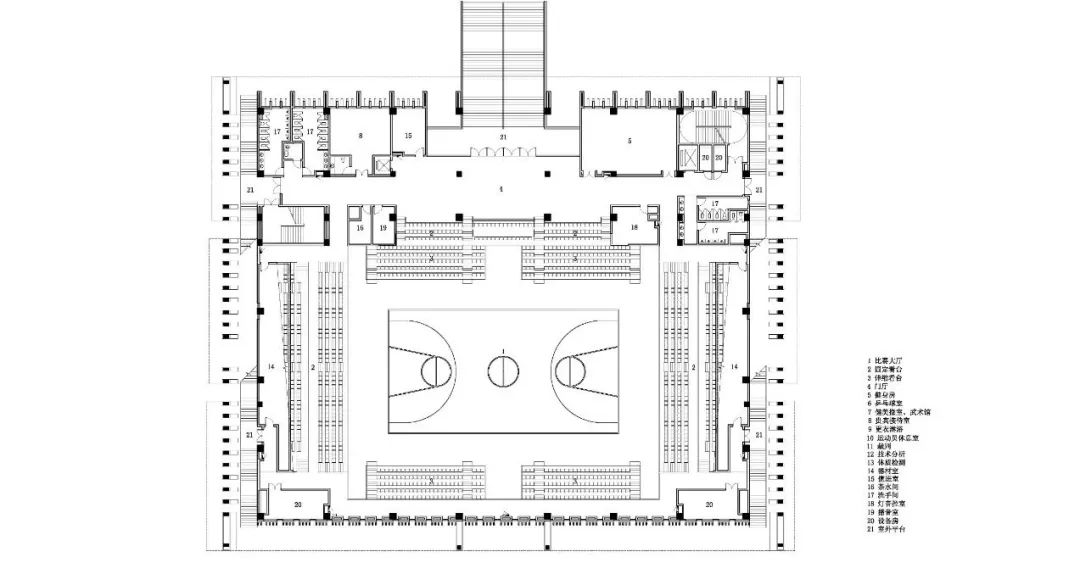

二层平面图 SECOND FLOOR PLAN

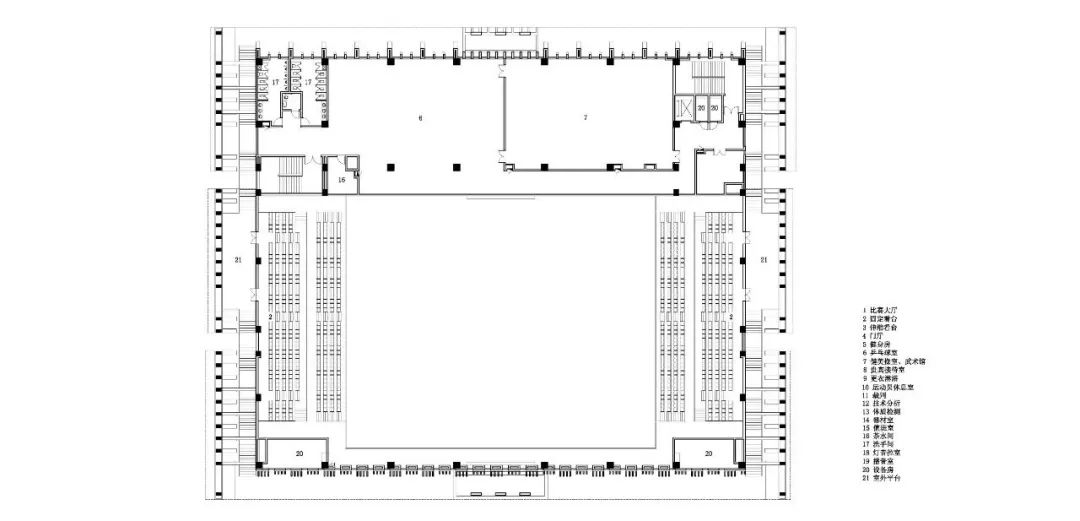

三层平面图 THIRD FLOOR PLAN

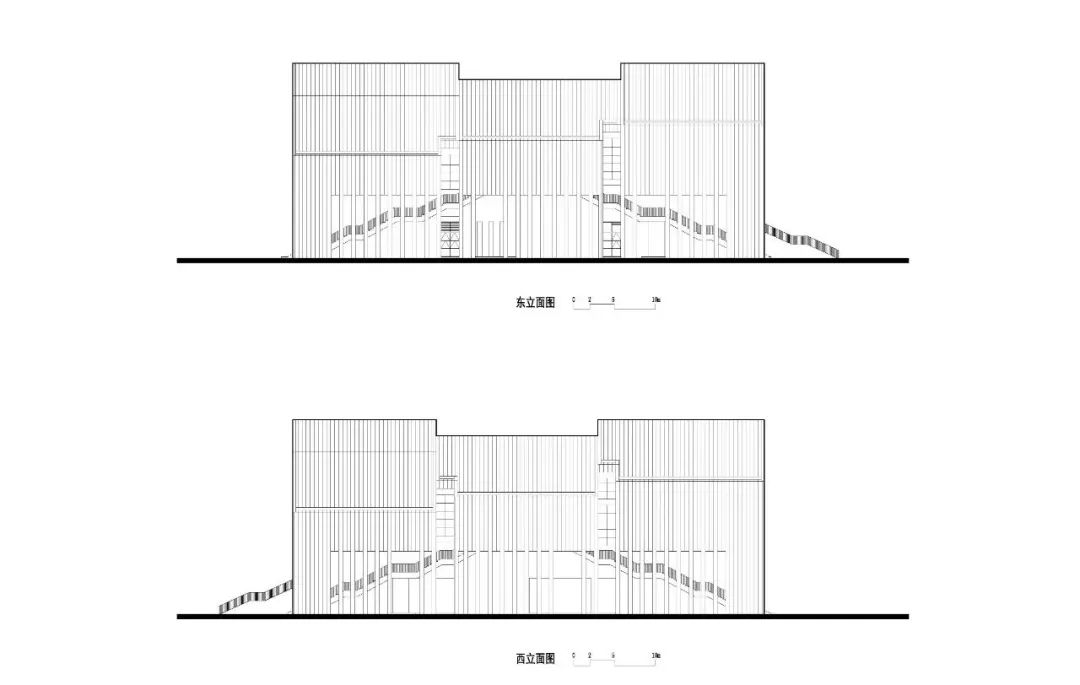

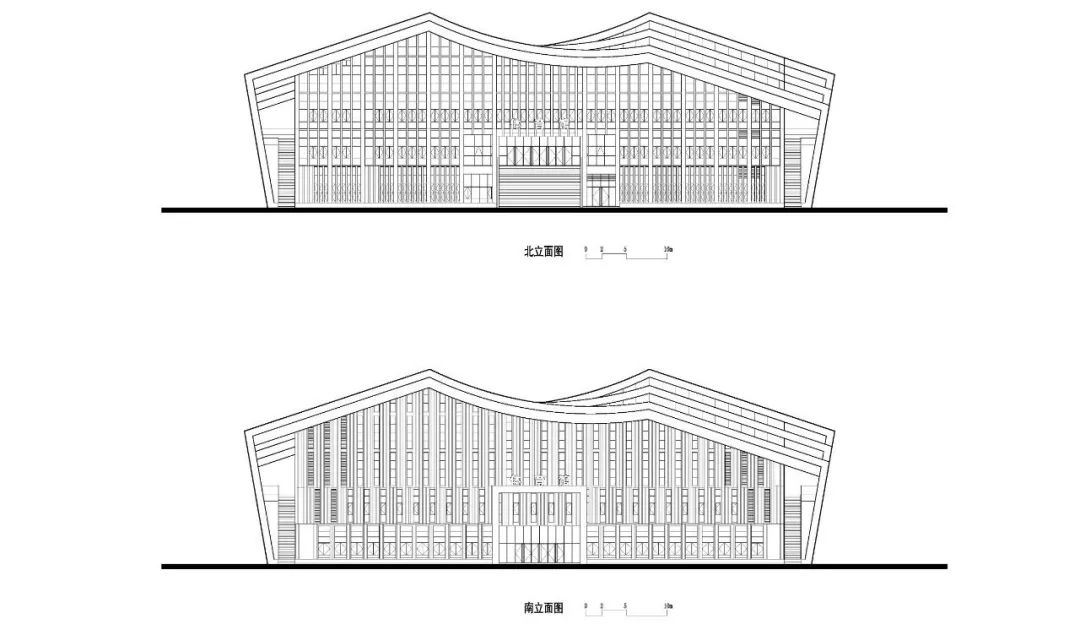

立面图 ELEVATION
建筑：郭钦恩、邓寿朋、陈向荣、邓巧明、陈子坚、余文婷、刘潇、刘彬艳、马成也、刘佳男2023年度教育部优秀勘察设计奖建筑设计奖 三等奖
