在道路设计范围内采用了海绵城市相关措施的城市道路系统。以充分发挥道路、绿地等生态系统对雨水的吸纳、蓄、渗和缓释作用，控制雨水径流，消减径流峰值，降低内涝风险。

海绵型道路系统应在满足道路基本功能的前提下，配合海绵城市建设达到相关规划提出的低影响开发控制目标与指标要求。相关海绵措施在满足低影响开发控制目标与指标要求的情况下，应结合当地现有市场建材类型、供给水平和财政预算等因地制宜的实施。

一

引导性指标：年径流总量控制率不低于75%，绿地率不低于15%，下沉式绿地率不低于50%（广州市海绵型道路控制指标）。

二

明确排水分区的主要坡向、坡度范围。通过竖向分析确定各个排水分区主要控制点高程、场地高程、坡向和坡度范围，并明确地面排水方式和路径。

三

设施规模应结合道路竖向设计，在绿地内设计可消纳路面径流雨水的海绵设施，并通过溢流排放系统与城市雨水管渠和超标雨水径流排放系统有效衔接。溢流井的标高设计应高于海绵设施沟底高程。

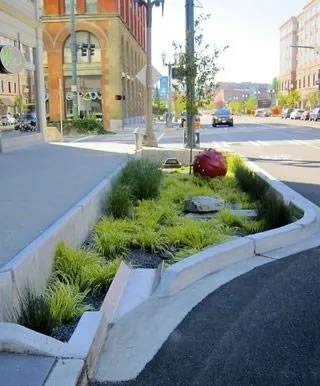

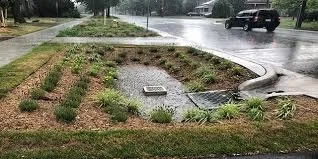

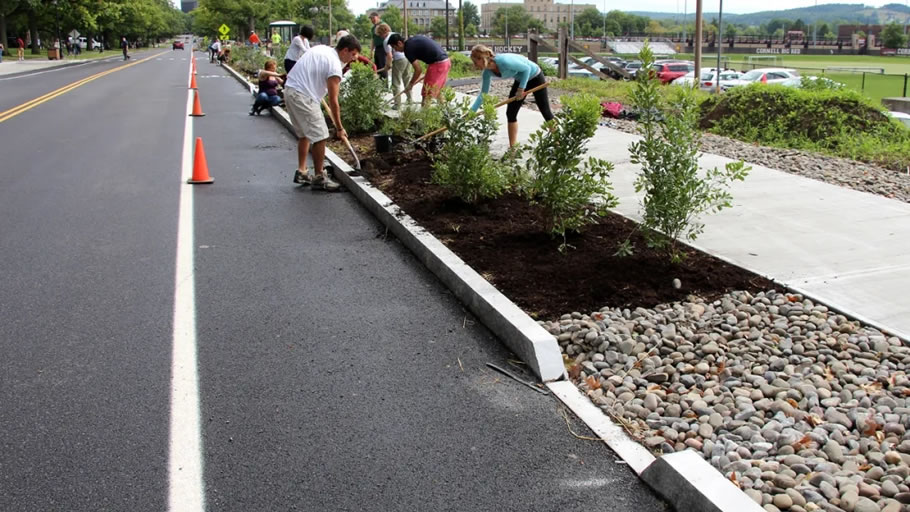

△溢流口与海绵设施的高程关系

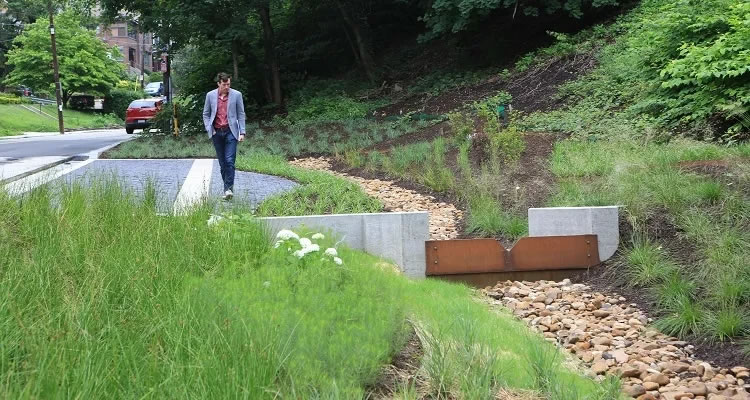

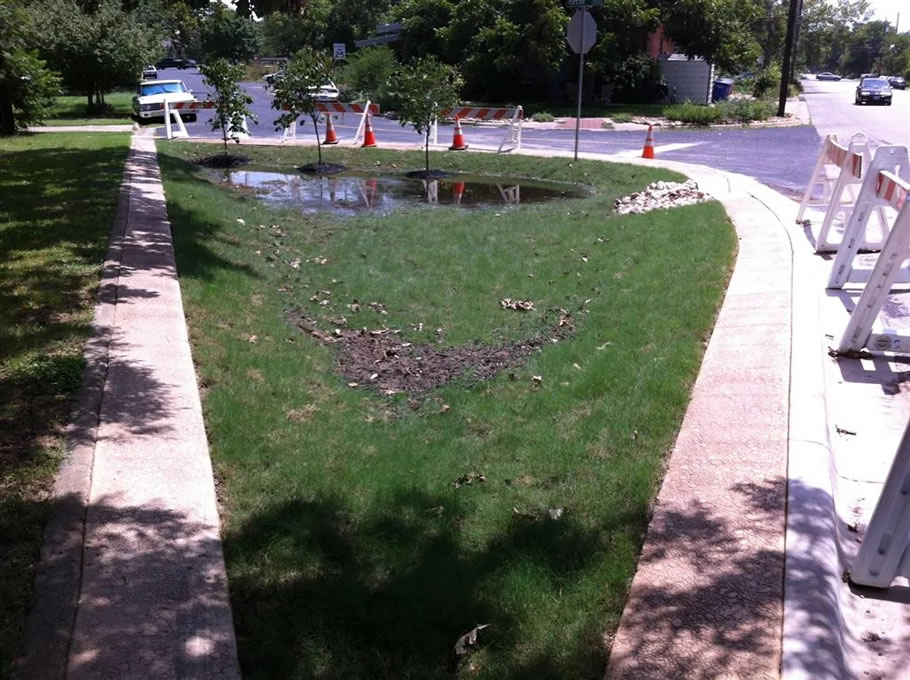

△溢流口与海绵设施的高程关系

四

道路纵坡大于1.5%时，不宜采用立缘石开口等雨水侧排方式，应采用环保型混凝土平式雨水口。

五

道路纵坡大于1%时，应在溢流口下游设置挡水堰以减缓流速并增加挡水堰上游海绵设施的雨水渗透量。

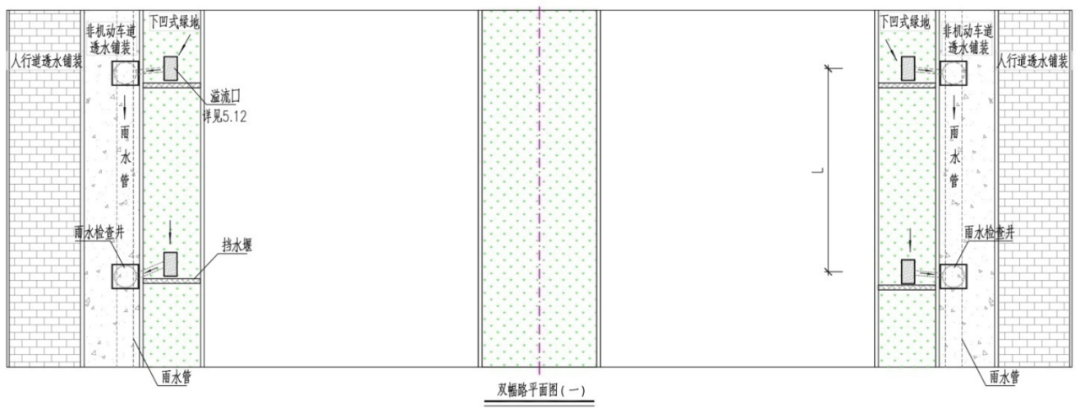

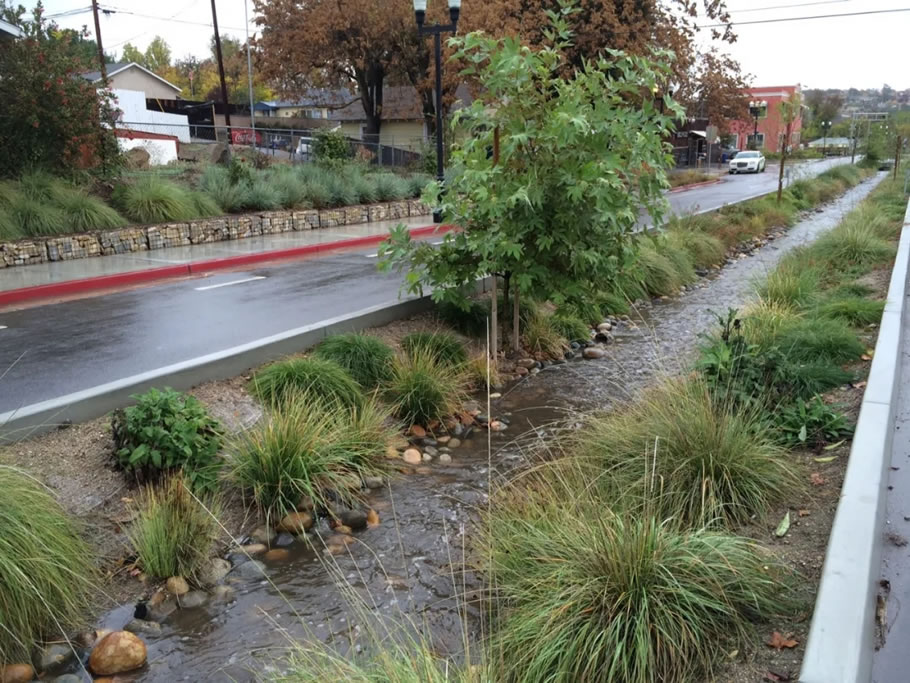

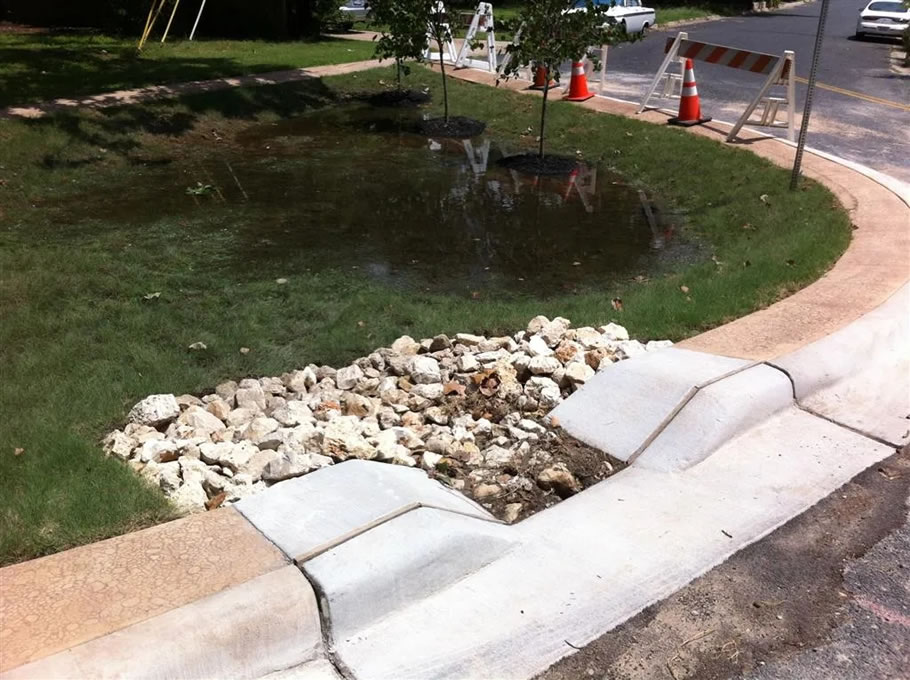

△挡水堰设置位置

640 (1).png

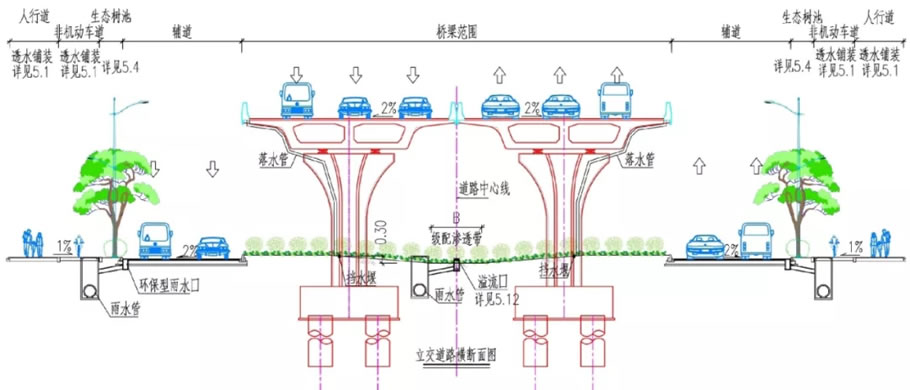

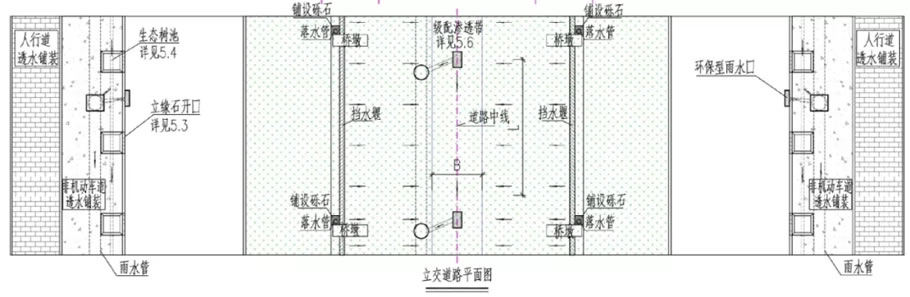

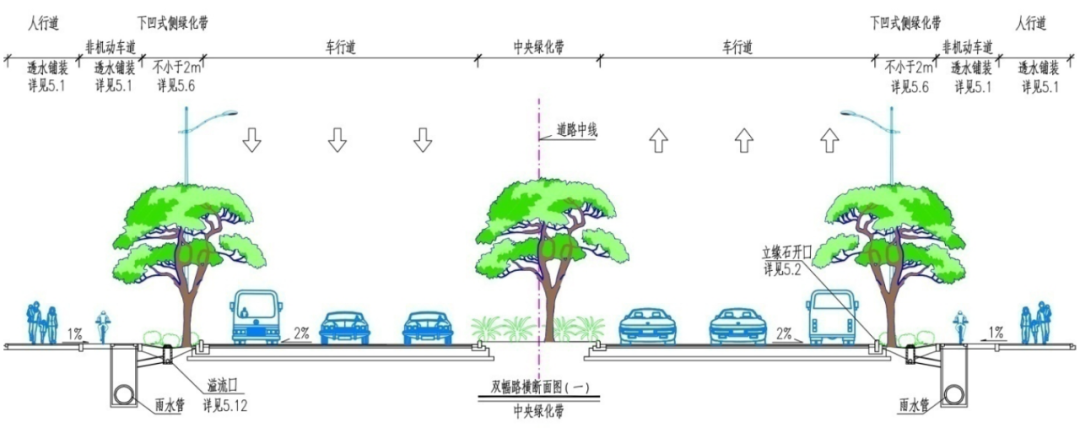

△双幅海绵道路剖面图

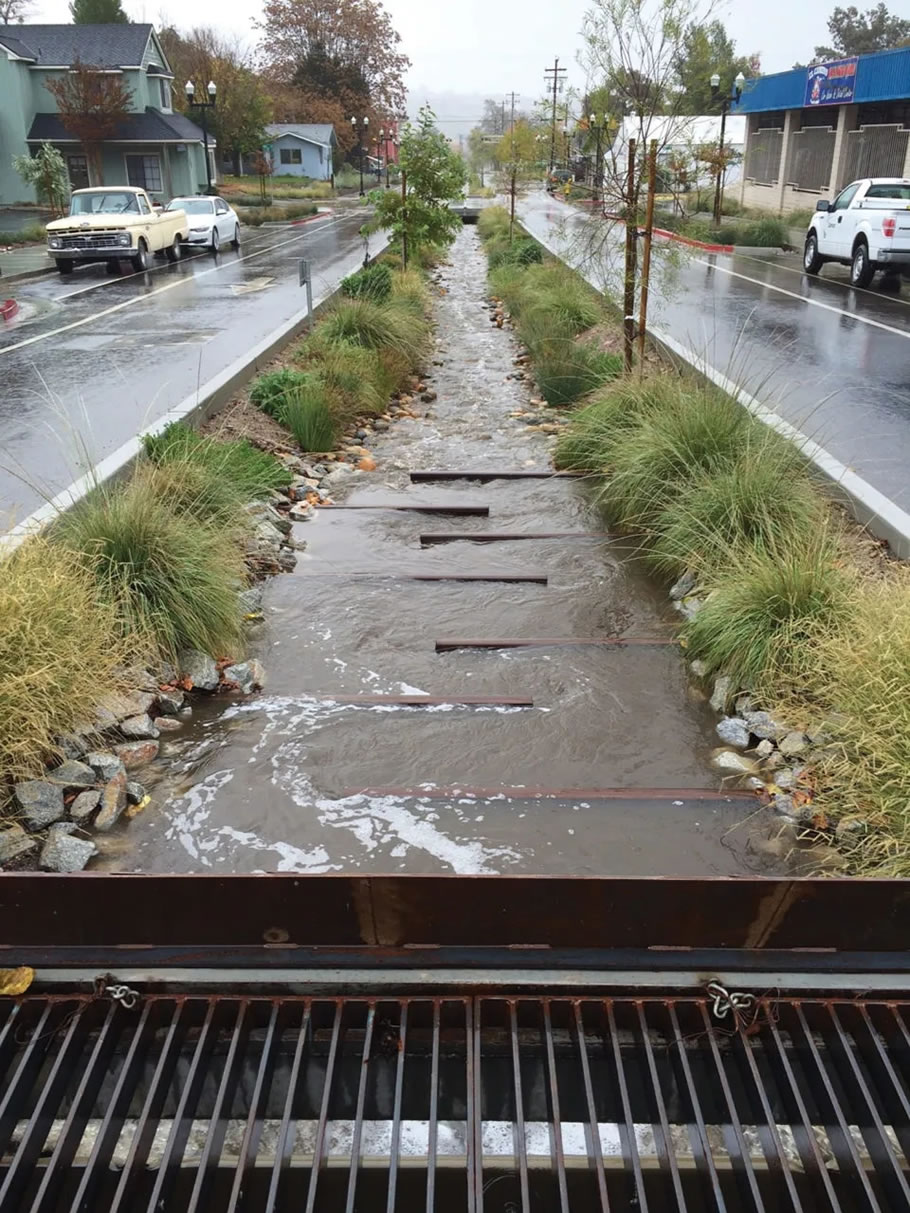

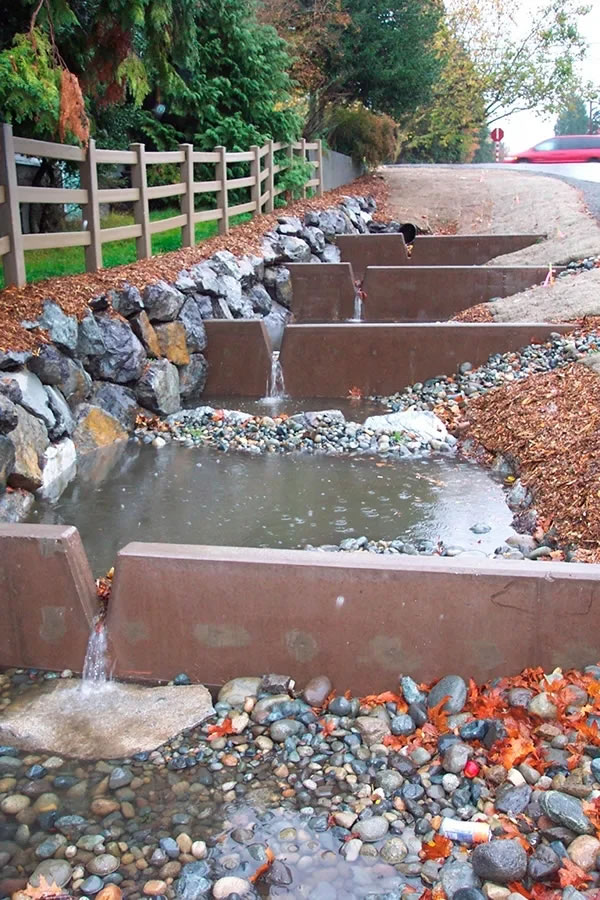

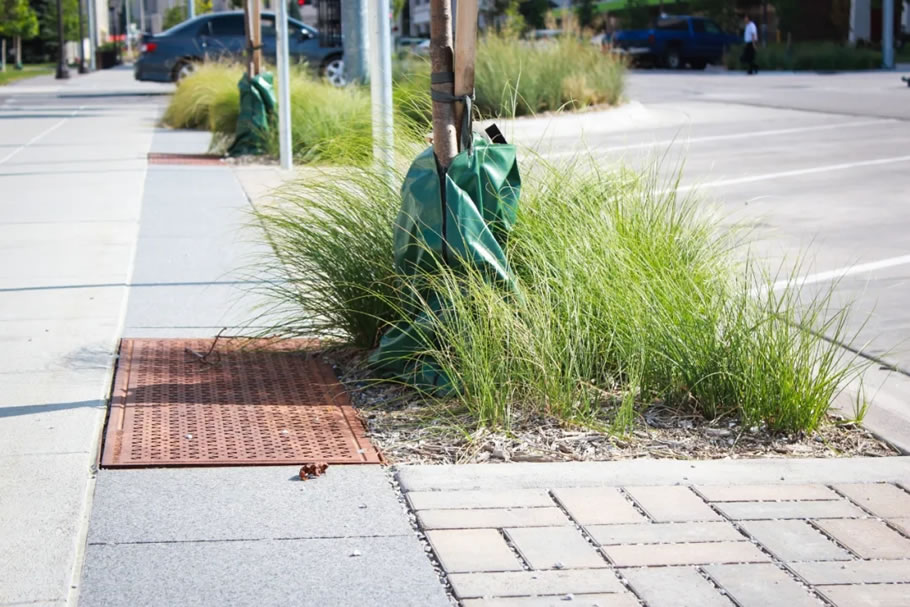

△挡水堰的几种设计形式

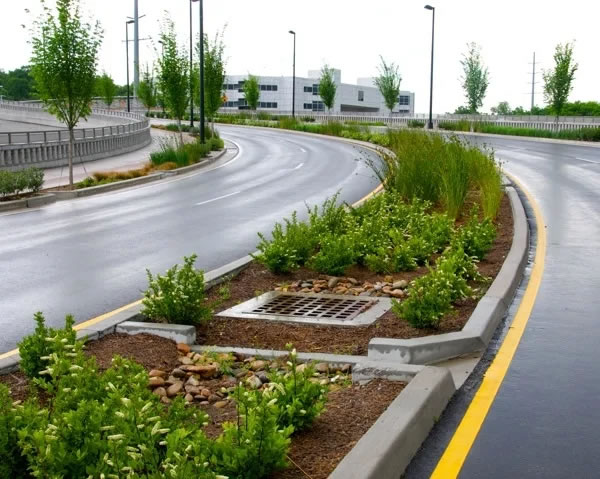

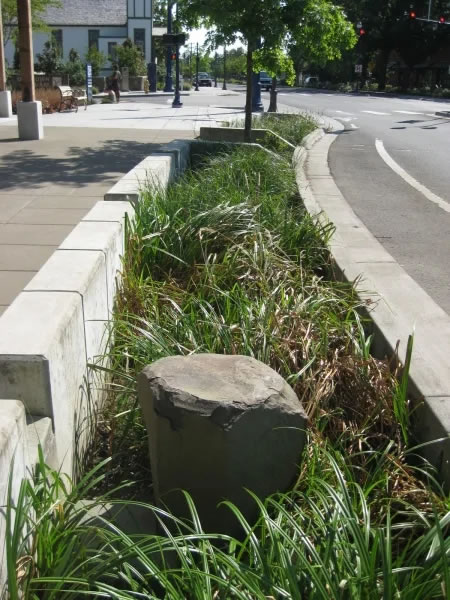

△挡水堰的几种设计形式


△挡水堰的几种设计形式

六

在道路设计最低点设置的海绵设施应结合道路汇水面积适当加密溢流口的设置，以防雨水集中汇集造成道路水浸。

七

道路雨水汇集区域（交叉口等）/人流量较大区域（公交站台等）位置应合理设置雨水口，以保证车行/人行安全。

八

道路海绵城市设施的雨水排空时间设计应由公众的接受度、植物特性和土壤渗透率决定，雨水排空时间不应大于24h。


△雨水排空时间不宜大于24h

九

滞、蓄雨水的绿化带内应设置相应的排水盲沟/盲管，及时排除绿化带内雨水，以防雨水在绿化带内长期积存，对绿化植物造成破坏。

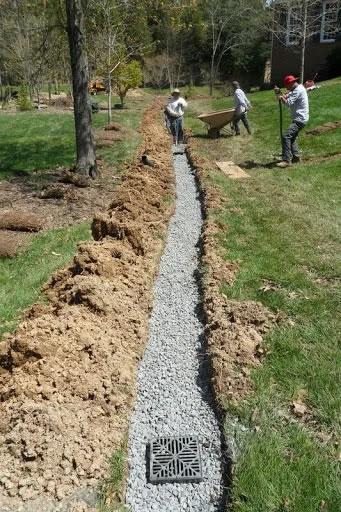

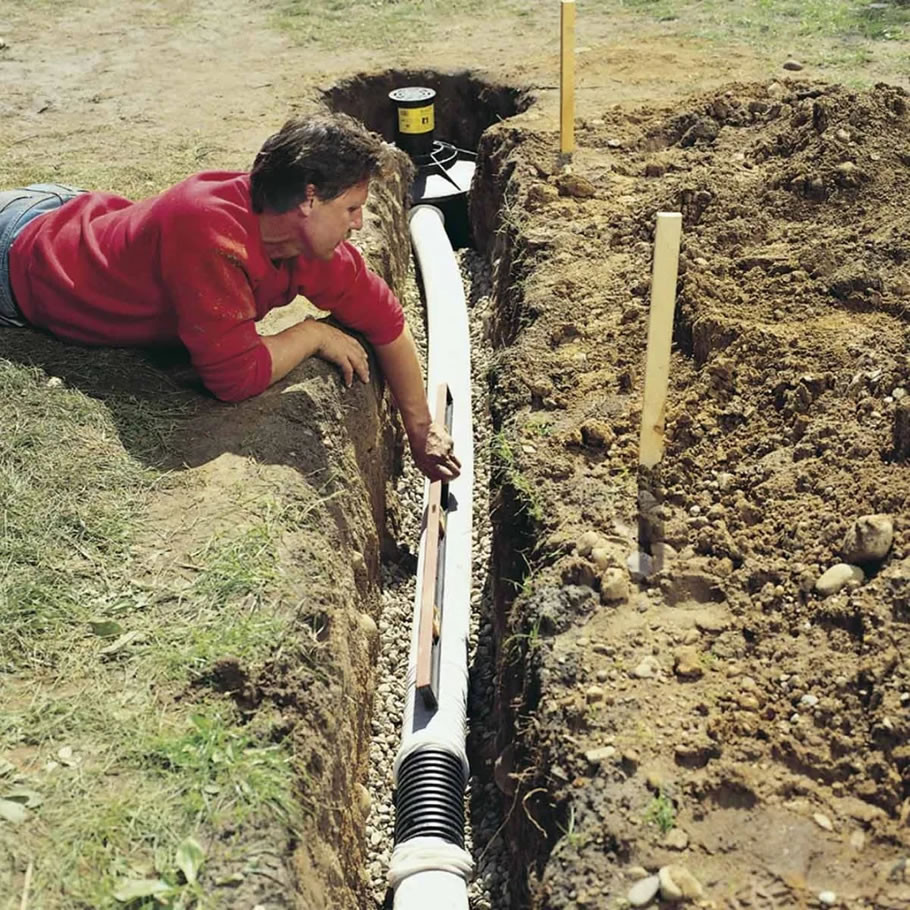

△排水盲管


△排水盲管上面铺设碎石

十

海绵设施中绿化植物的筛选，应根据海绵设施特性，选择耐污耐旱的乡土植物（乔木宜选取分支点高、不结果的乔木种类），乔木如：水石榕、水翁、垂柳、枫杨等。灌木如：红继木、红刺林投、黄金榕、夹竹桃、马缨丹等。地被如：芦苇、芦竹、美人蕉、千屈菜、薏苡、黄菖蒲、旱伞草、百慕大草、万寿菊、细叶结缕草、沟叶结缕草等。
