螺旋卷轴与立体园林

传统国韵的当代演绎

深圳世茂深港国际中心展示馆



▲点击视频,体验水镜之上的螺旋画卷

(建议佩戴耳机观看)


/ 规划与概述 /

面向公众的第一张名片


世茂深港国际中心坐落于深圳龙岗的东部CBD,规划有超高层办公,商业综合体,高端公寓,顶奢酒店,文化展览等业态,将助力深圳吸纳来自香港的科技研发、总部经济、现代服务业等高端产业资源,推动深圳和香港深度合作,打造大湾区东部核心,其中心主塔或将成为中国地标高楼,旨在打造深圳天际线的一个崭新地标。

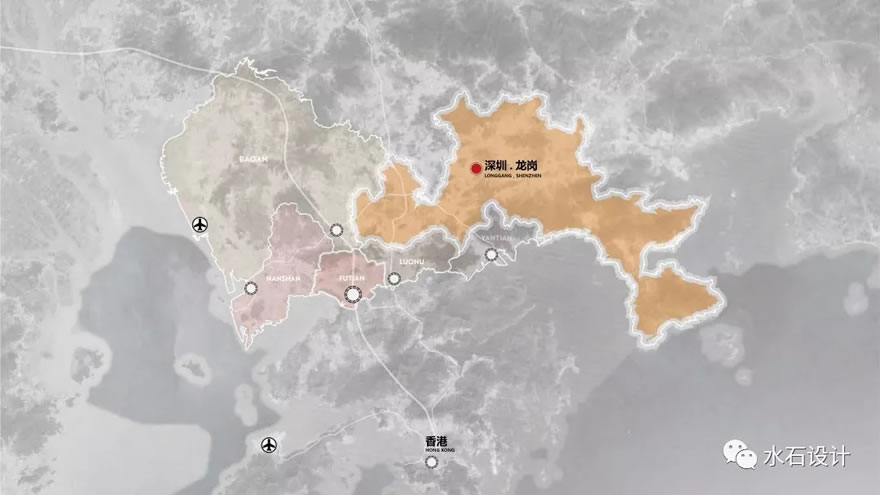

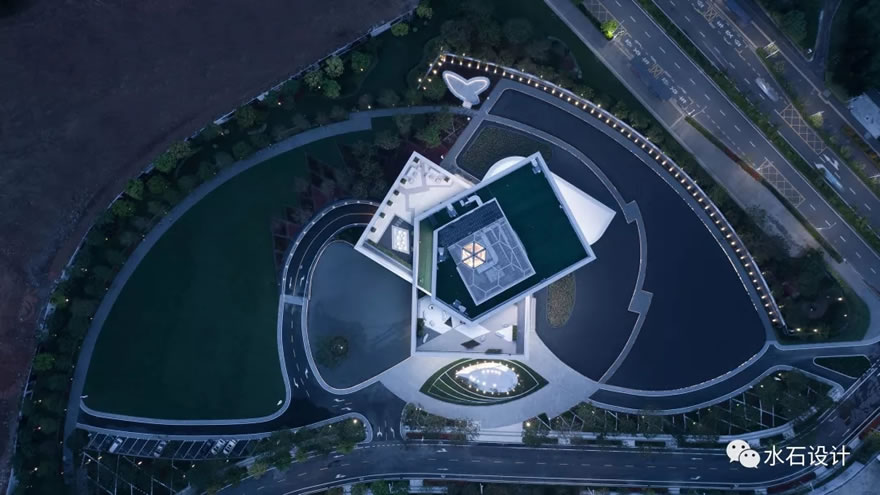

▲基地位置

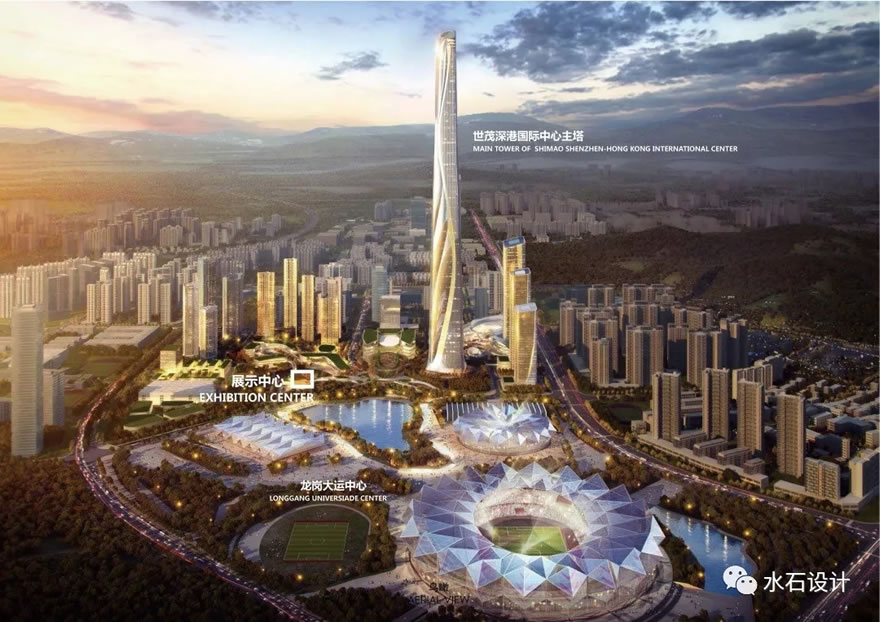

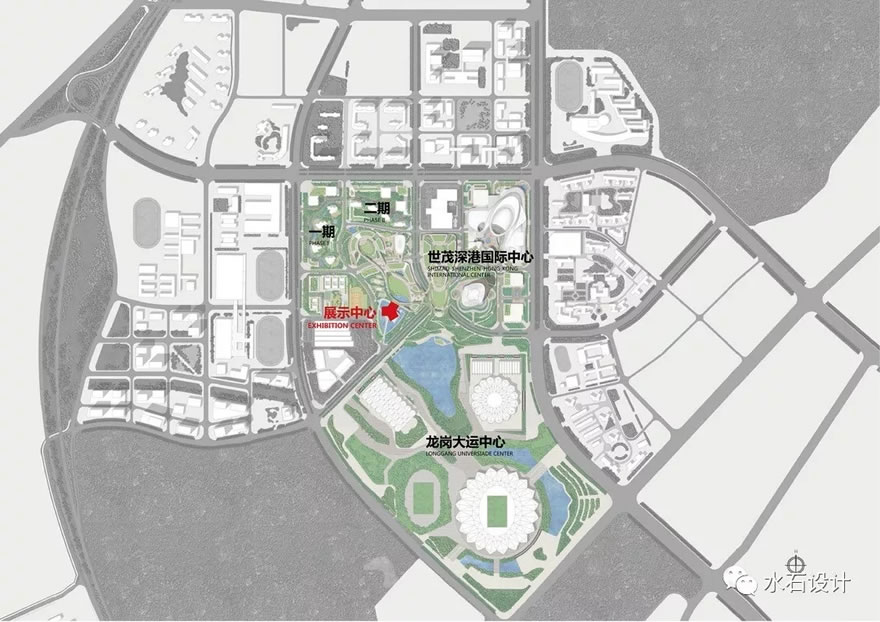

▲总体规划

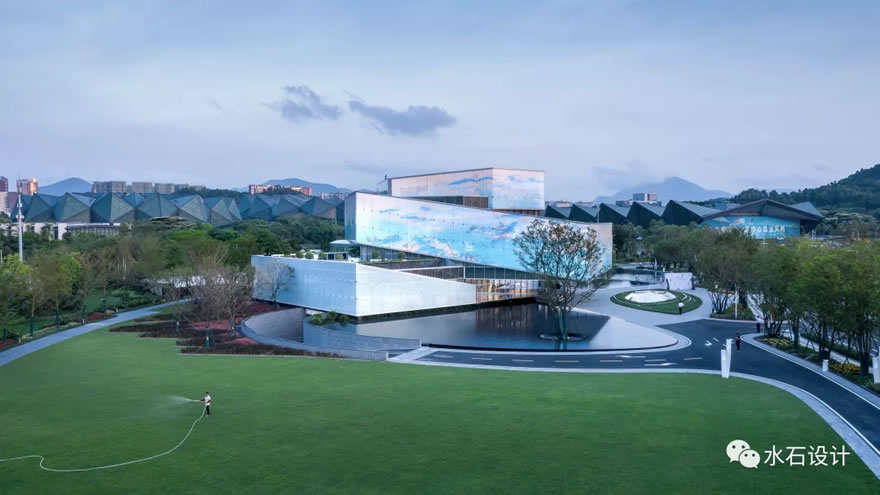

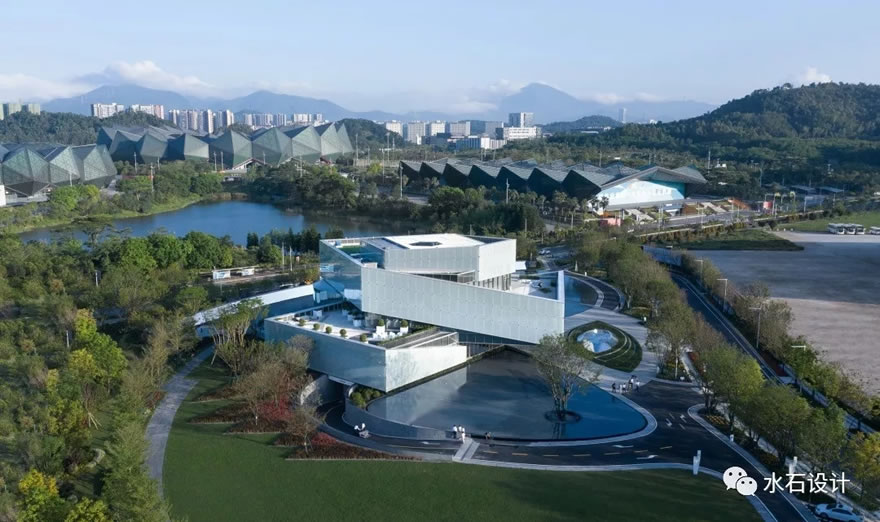

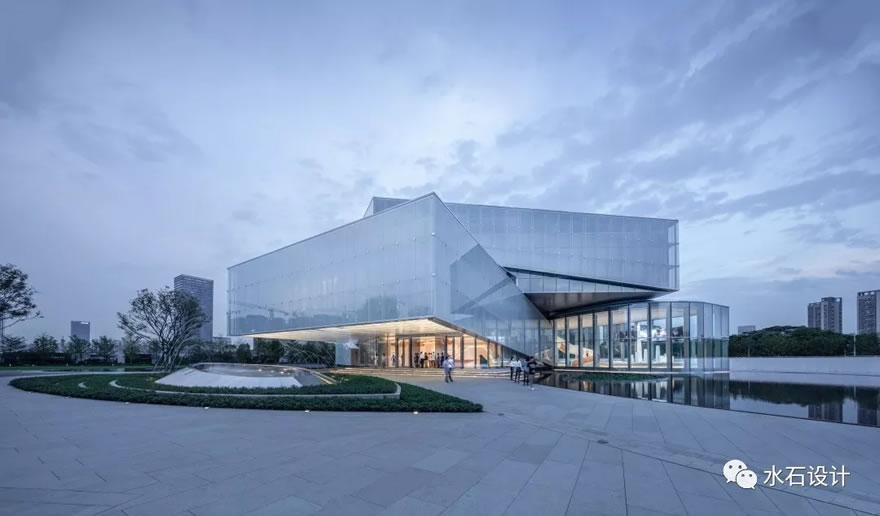

先期建成的展示中心面朝龙岗大运绿地公园,东侧迎向未来的超高层主塔,北侧紧邻中央绿地,西侧与景观山体遥相呼应,拥有得天独厚的景观与城市资源。展示中心将兼顾规划展示、商业营销、艺术展览、文化活动等功能,为城市片区注入新的活力,将成为深港国际中心面向公众的第一张名片。

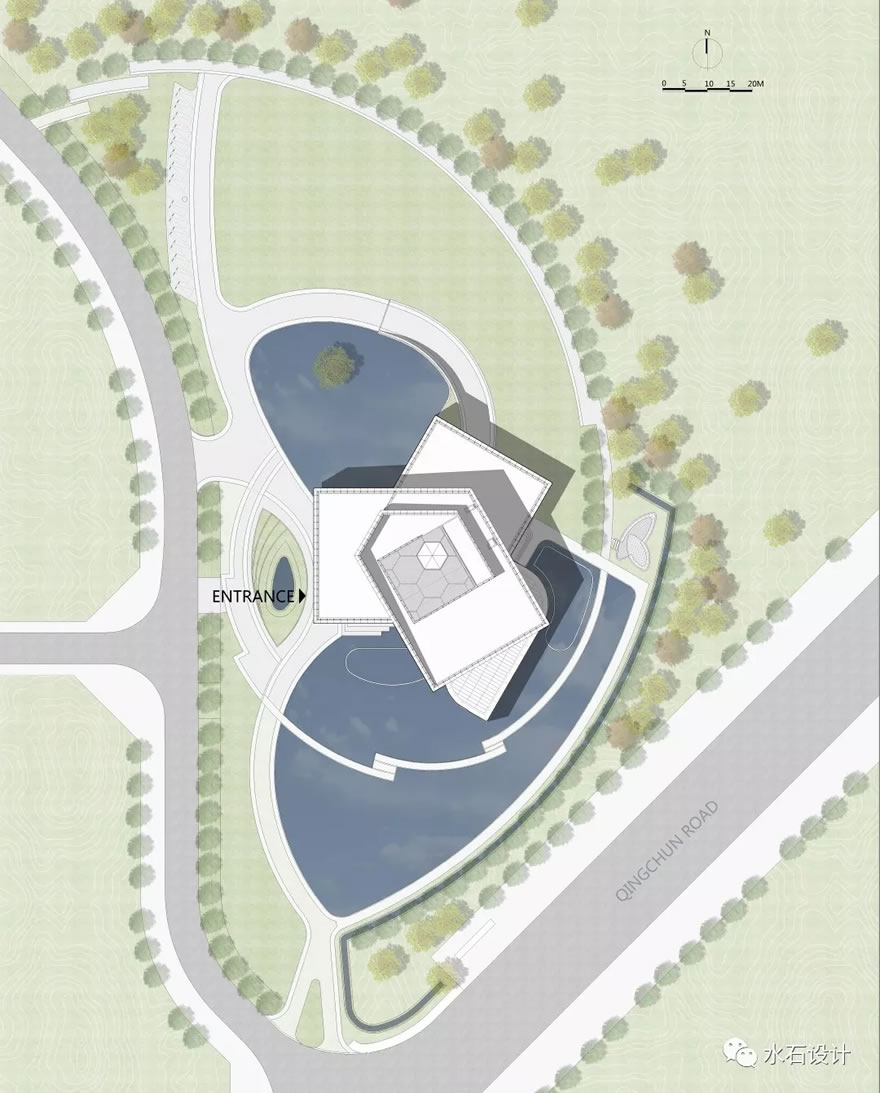

▲总平面图




/ 建筑与环境 /

螺旋卷轴与立体园林


建筑设计以“传统国韵的当代演绎”为主旨,体现“螺旋卷轴(Spiral Scroll)”+“立体园林(Layered Gardens)”的核心概念:盘旋上升的建筑形体辅以LED透明屏幕,构成朦胧的宣纸画布,演绎山水长卷;不同层次与朝向的体量悬挑,形成多维度立体花园,呼应四面八方的景致。二者结合,力求打造具有丰富文化底蕴的展示艺廊。

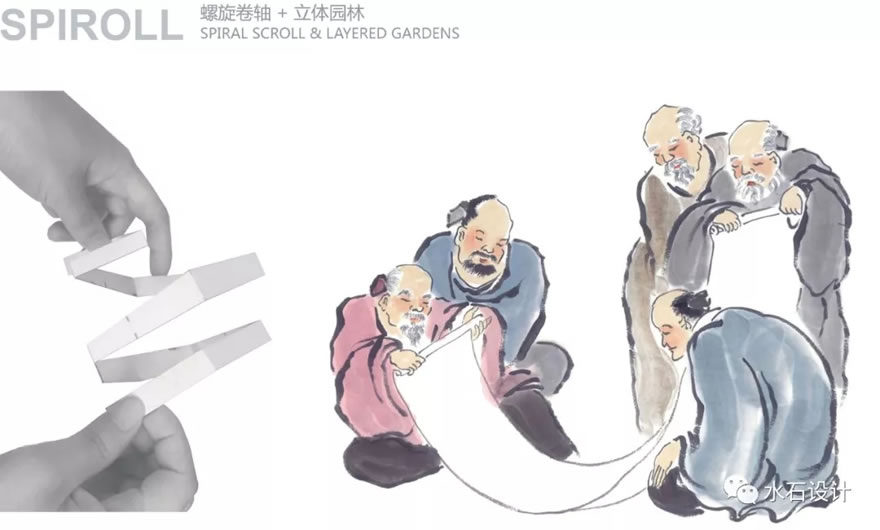

▲设计理念

640 (1).gif

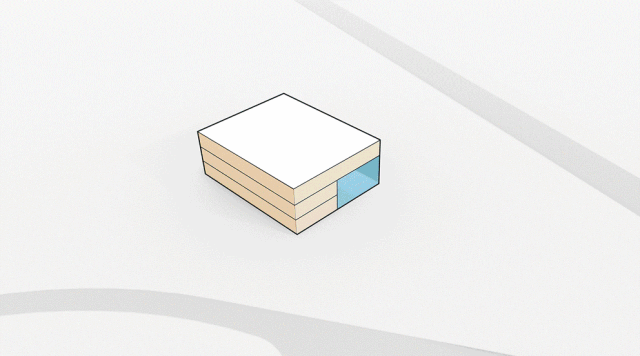

▲形体生成

640 (2).gif

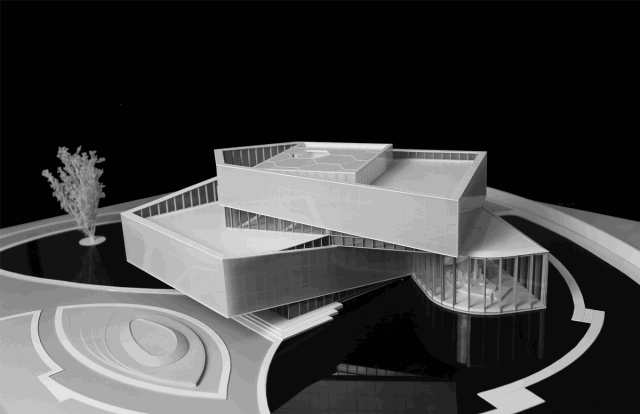

▲实体模型研究

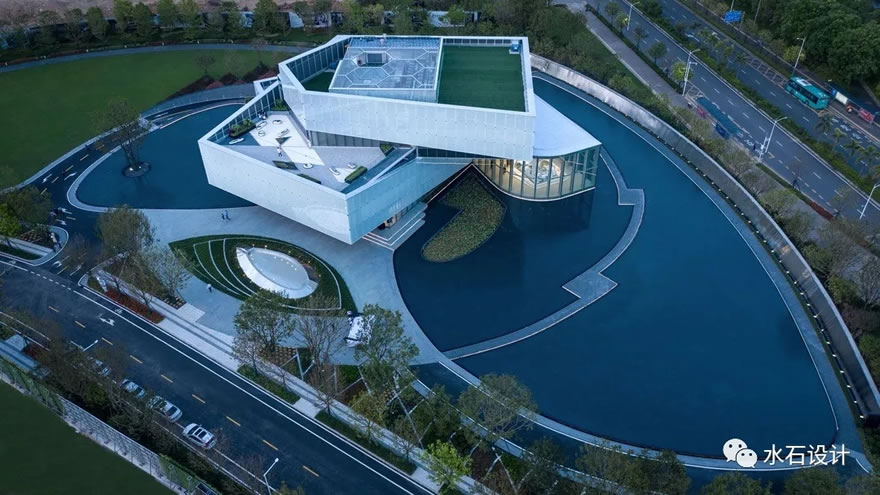

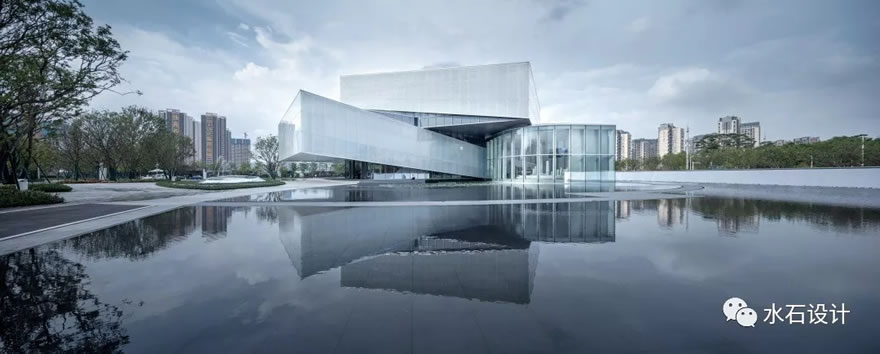

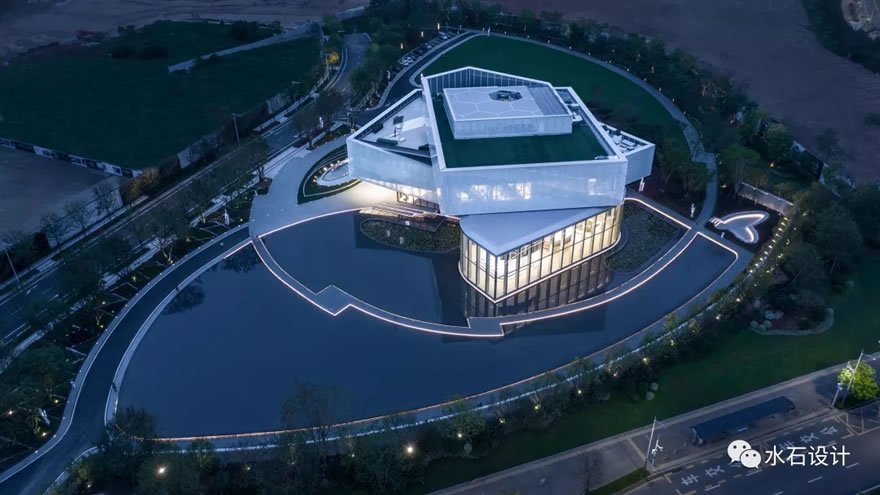

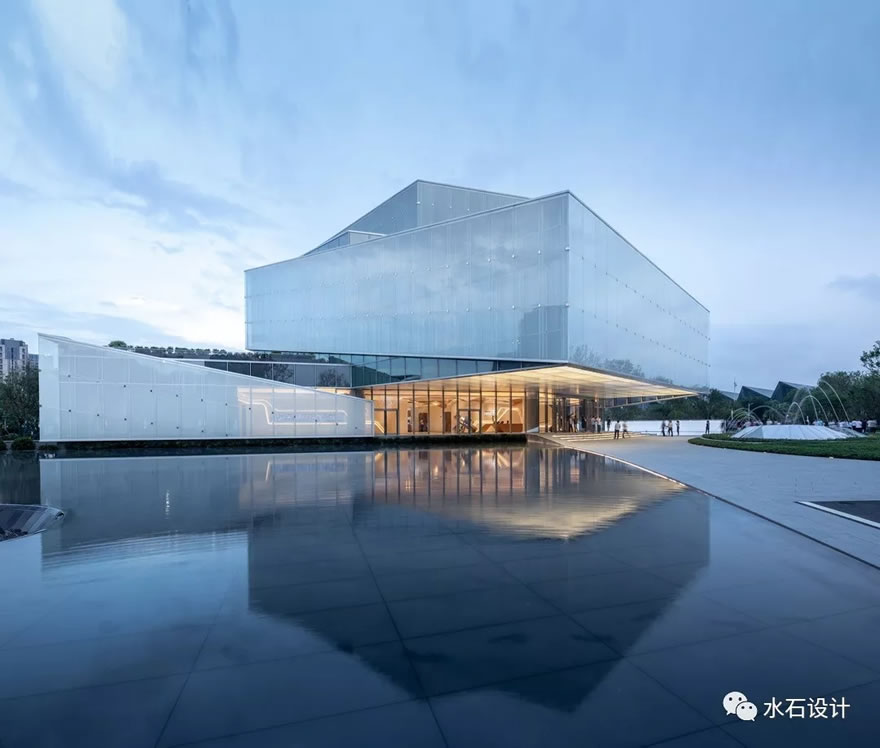

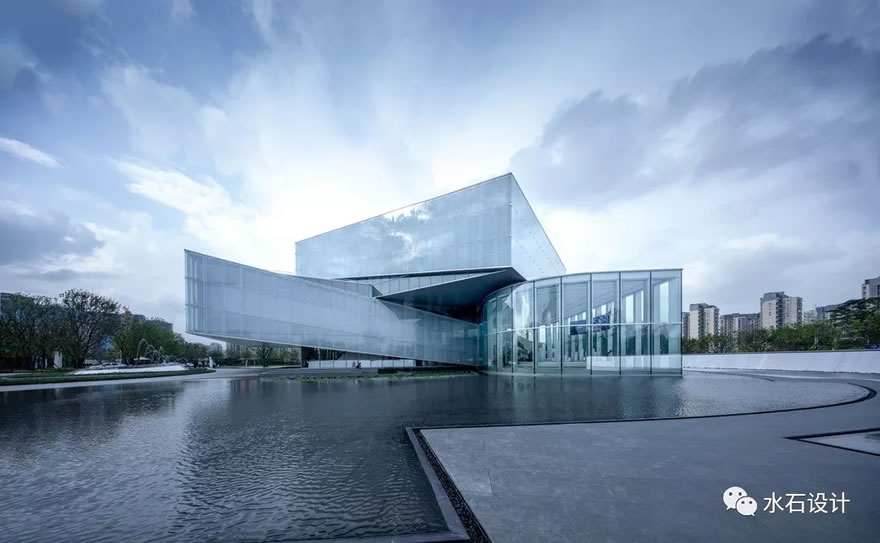

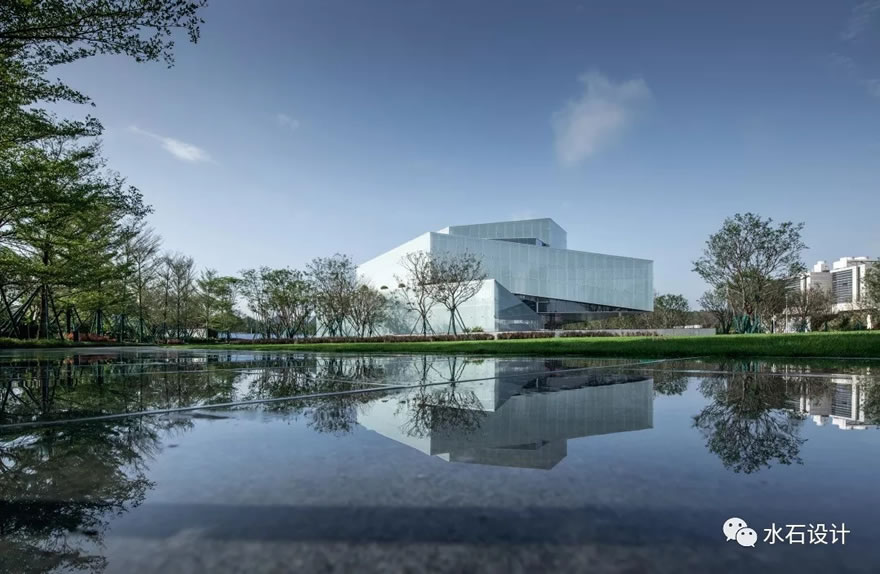

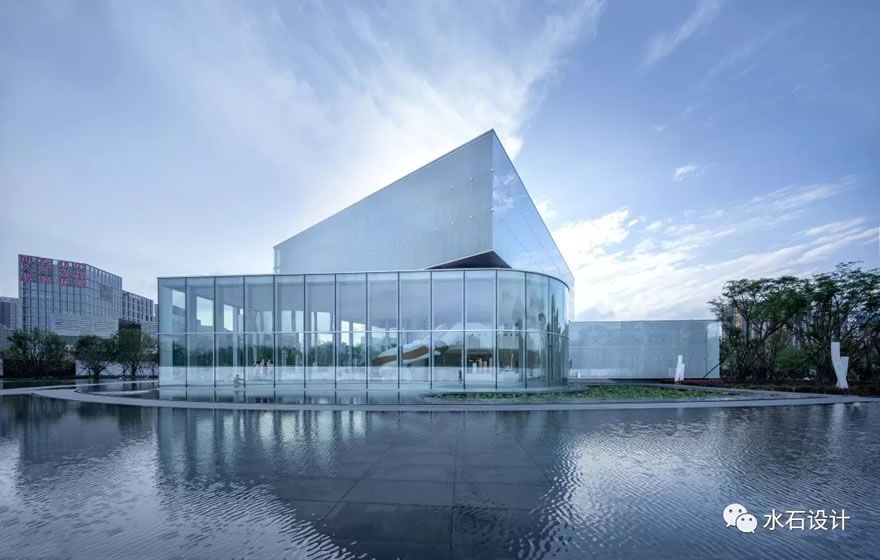

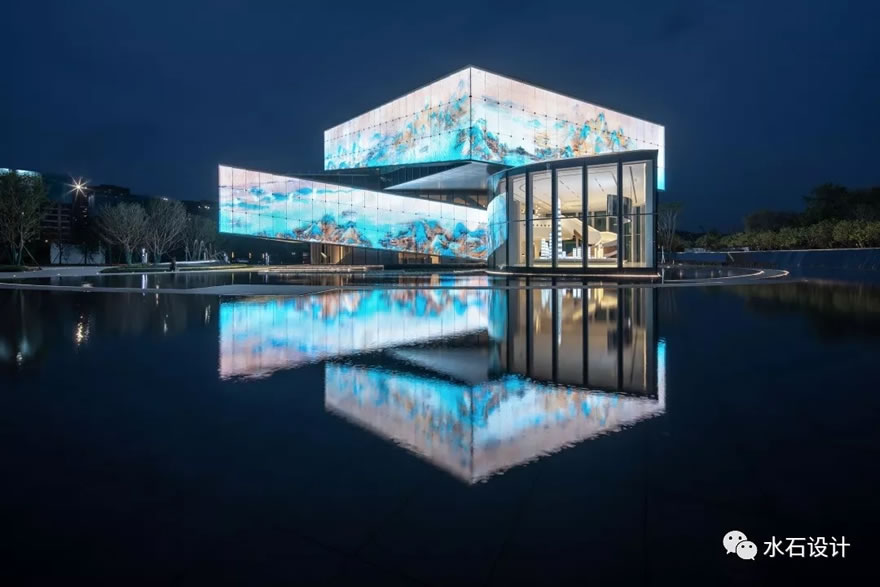

艺廊漂浮于水镜之上,浮光掠影,相映成趣,富有张力的形体逐层悬挑,变幻朝向,与周边场域交相辉映。“螺旋卷轴”顺势环绕,盘旋上升,在不同时段的光影变幻下营造出朦胧、静谧,或恢宏、磅礴的建筑氛围。核心展览空间“水晶展厅”嵌入其中,温润剔透,彰显着公共开放的艺术调性。

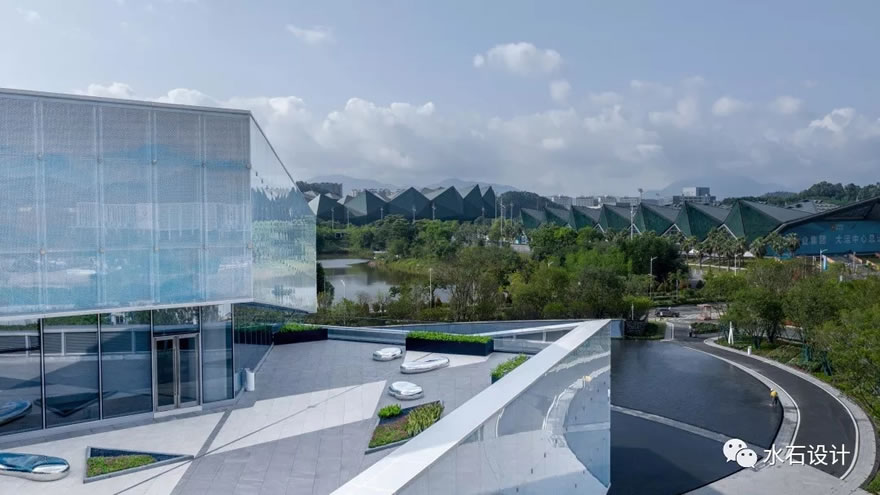

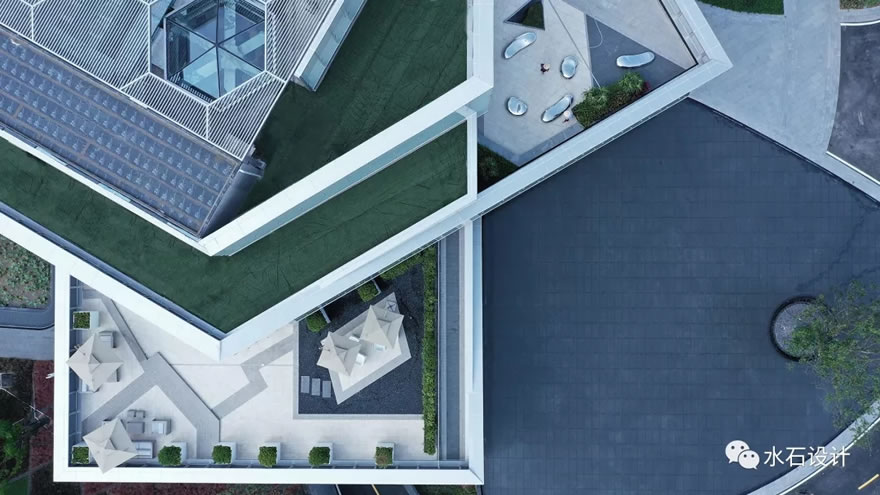

跟随建筑旋转出挑的景观露台构成“立体园林”,旨在营造空中游园体验,形成室内外的气质延续。




/ 结构与形态 /

逐级悬挑,自由灵动

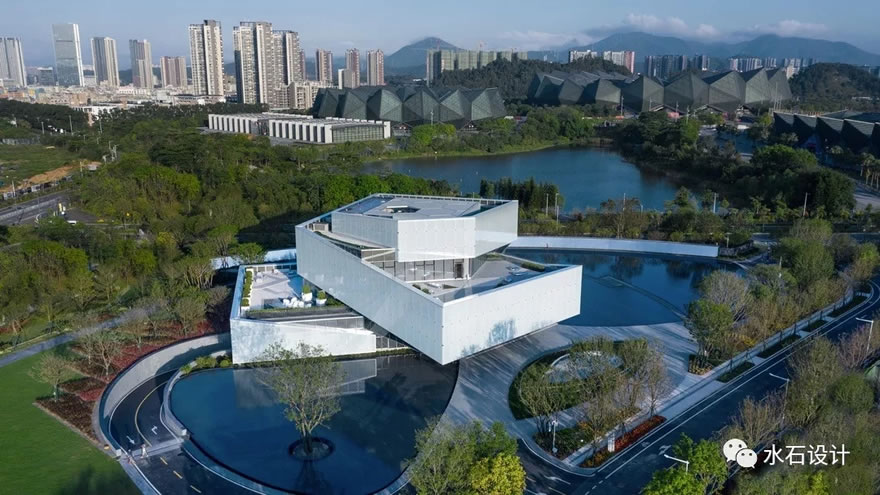

建筑主体采用钢框架悬挑结构,二三层悬臂桁架围绕中心六边形框架筒逐级悬挑,最大出挑18米,充分展现建筑张力美感。六边形框架筒由六根角部钢柱与三根跨度30米的钢梁支撑,中心区域上下贯通,引入自然光线,营造精神空间“六合厅”。“水晶展厅”结构自成体系,钢竖梃沿外缘均匀分布,承担来自展厅金属屋顶与玻璃幕墙的荷载,实现跨度33x18米的无柱展览空间,自由灵活,视线通透。

640 (3).gif



/ 材料与视觉 /

变幻的光影,流动的艺术


“螺旋卷轴”采用双层幕墙体系,内层性能幕墙紧随功能布局,外层形态幕墙结合悬挑形体盘旋上升,中间空腔内置“LED透明屏”多媒体系统。


▲模型灯光模拟

640 (1).gif

▲实景灯光演变

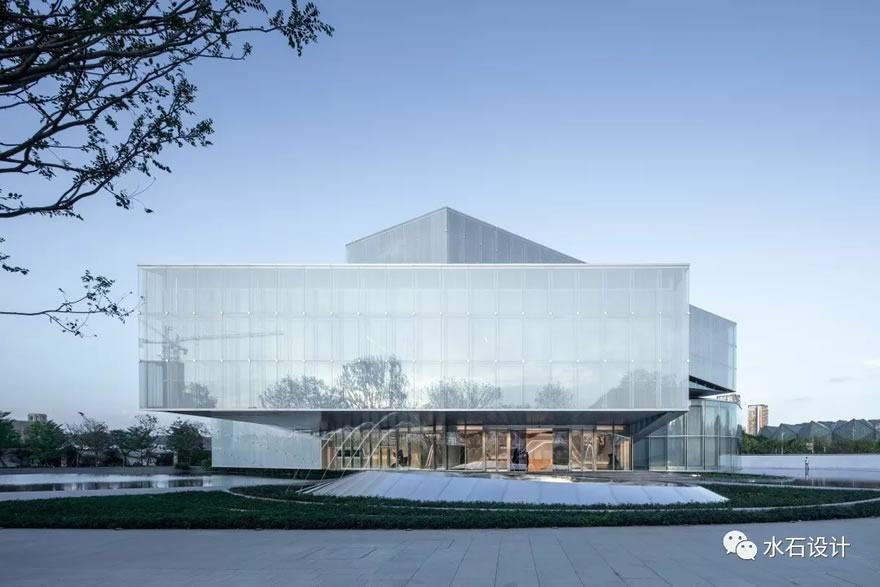

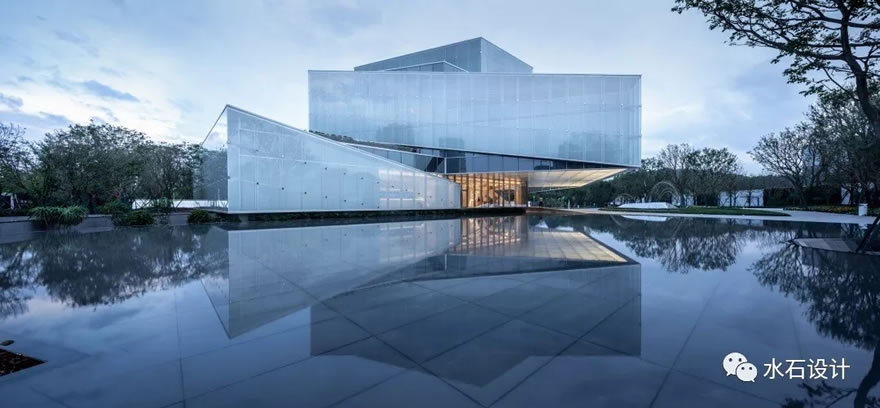

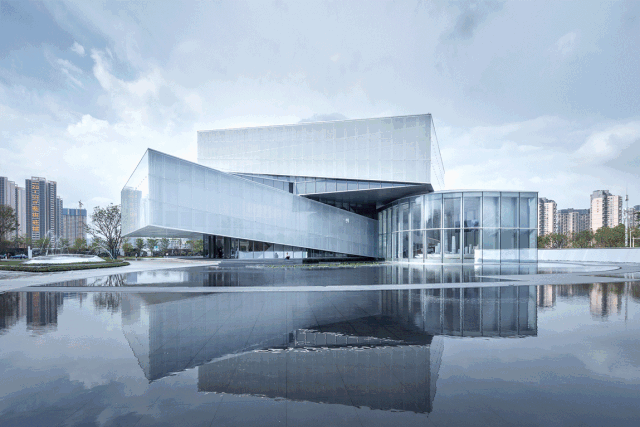

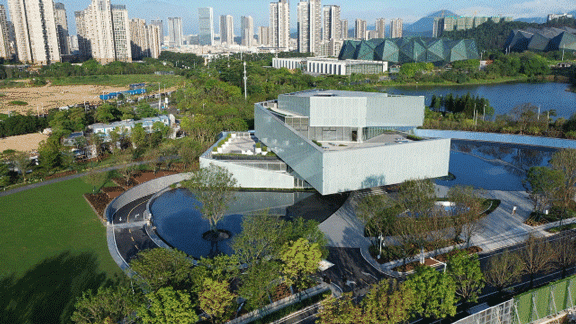

▲白天,点釉玻璃呈现宣纸般朦胧雅致的气质

640 (2).gif

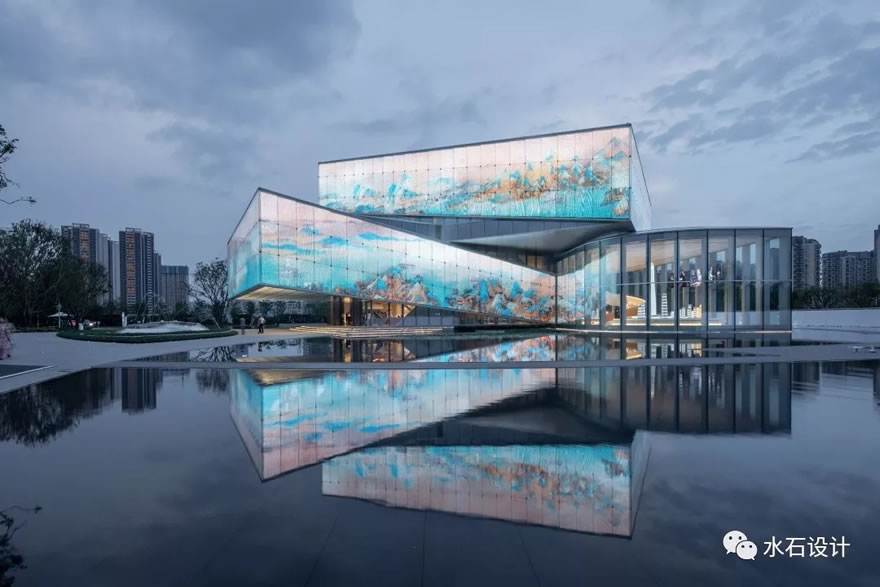

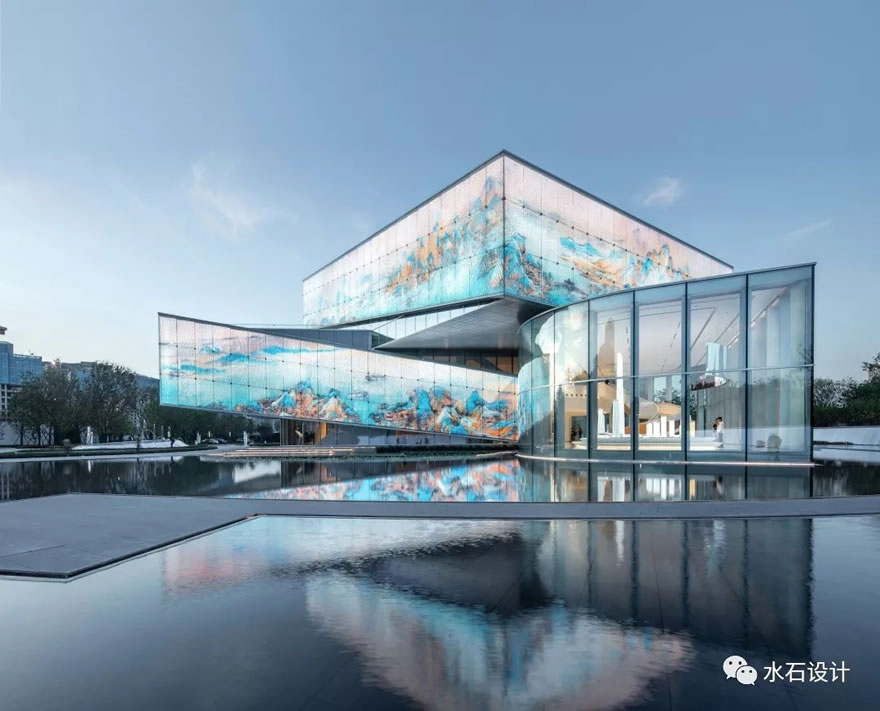

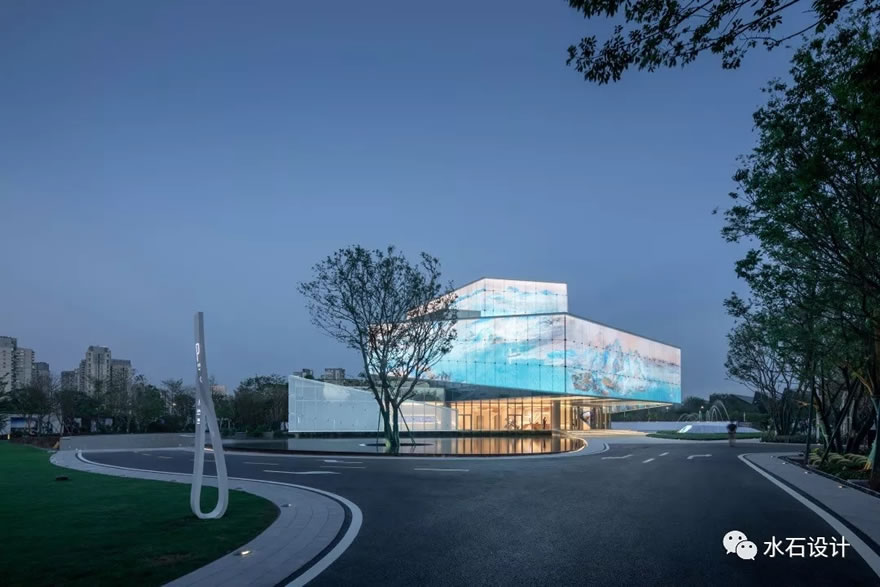

▲黄昏,建筑与天色共璀璨


640 (3).gif

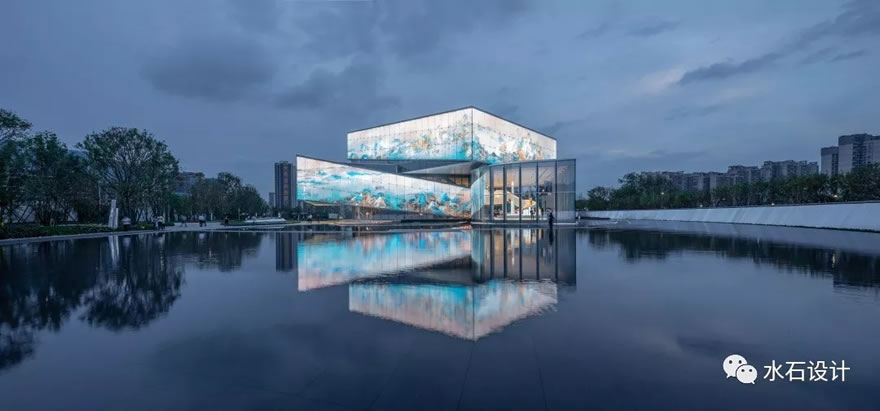

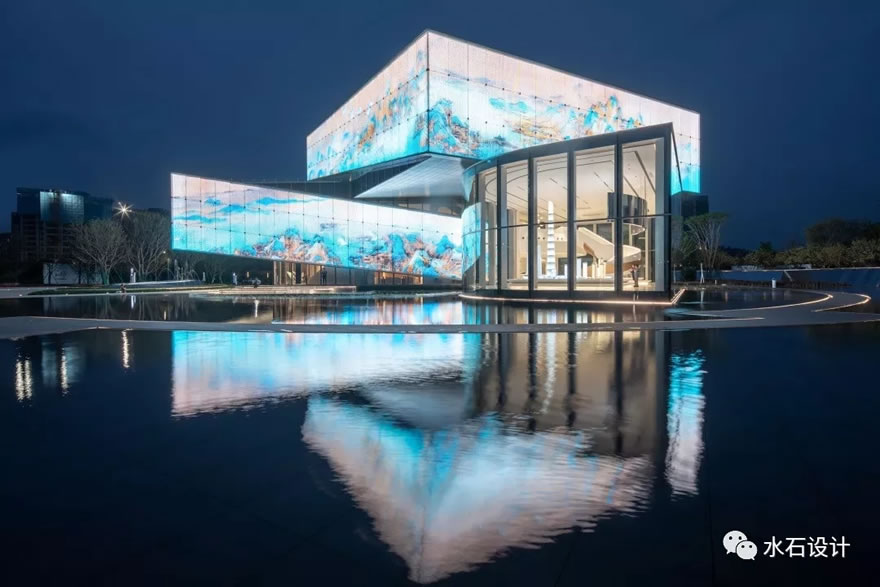

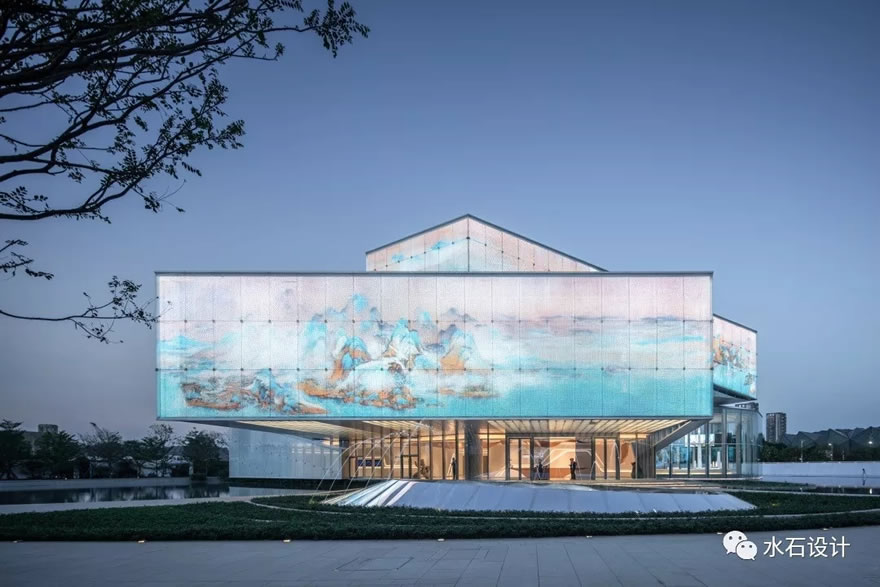

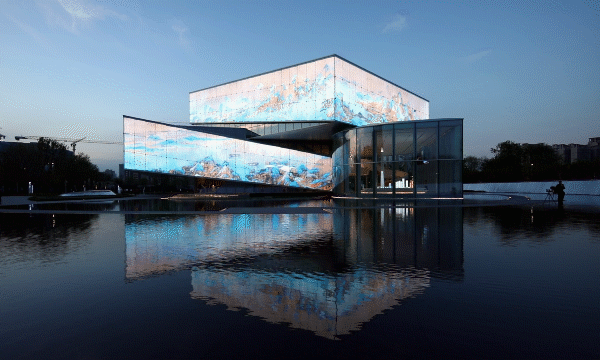

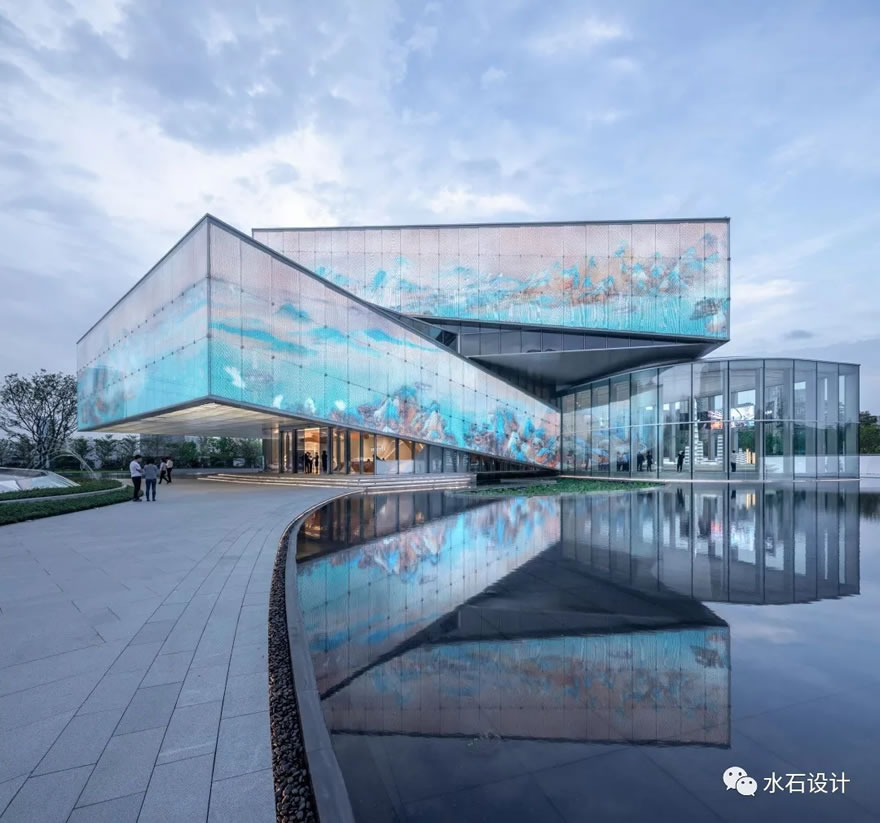

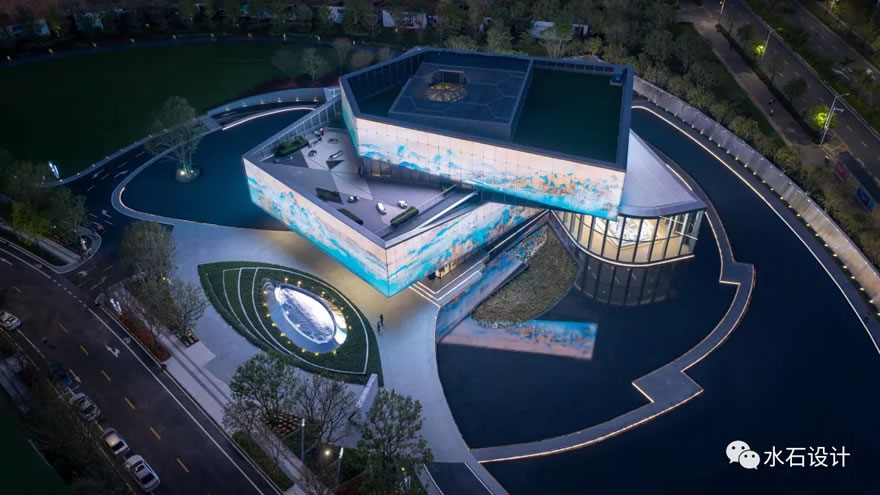

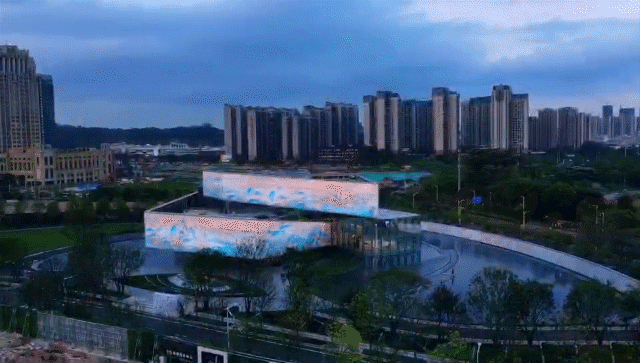

▲傍晚,动态山水长卷旋绕建筑周圈,恢弘而激荡

640 (4).gif
640 (5).gif

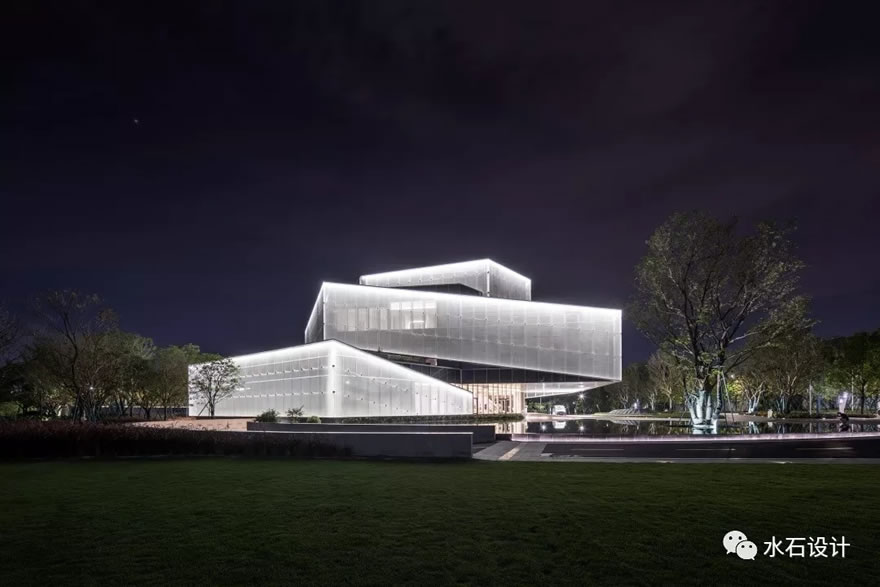

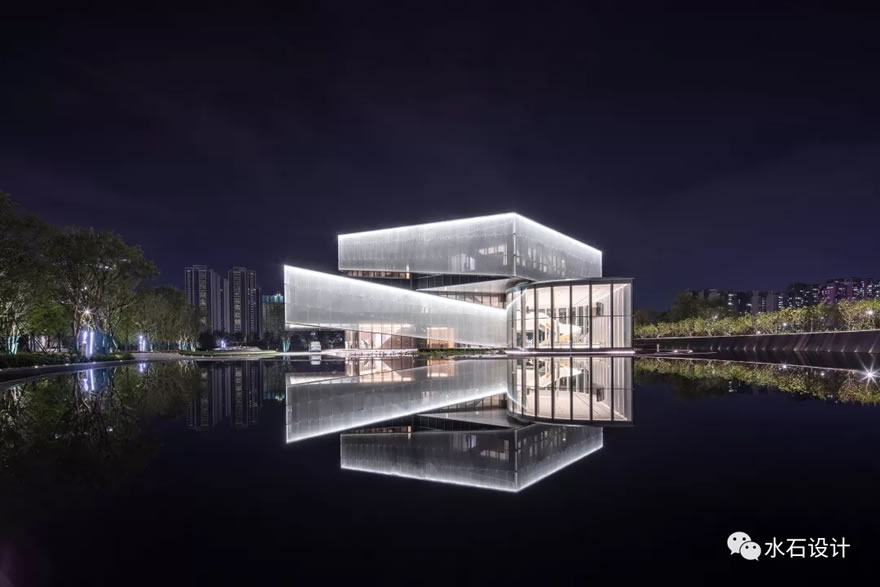

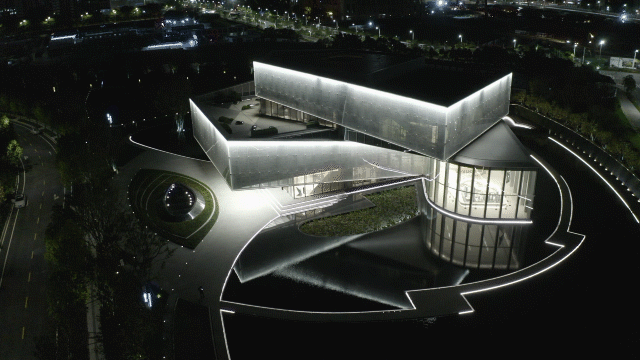

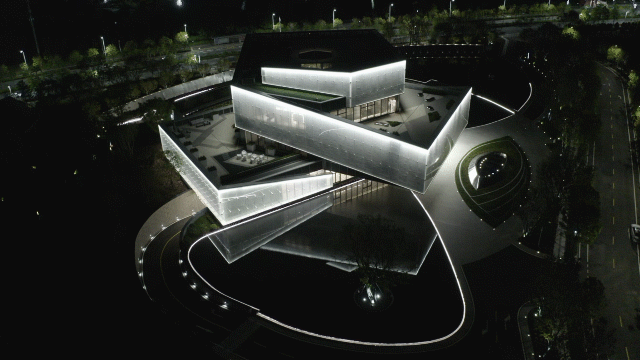

▲夜晚,温和的泛光模式使建筑归隐自然

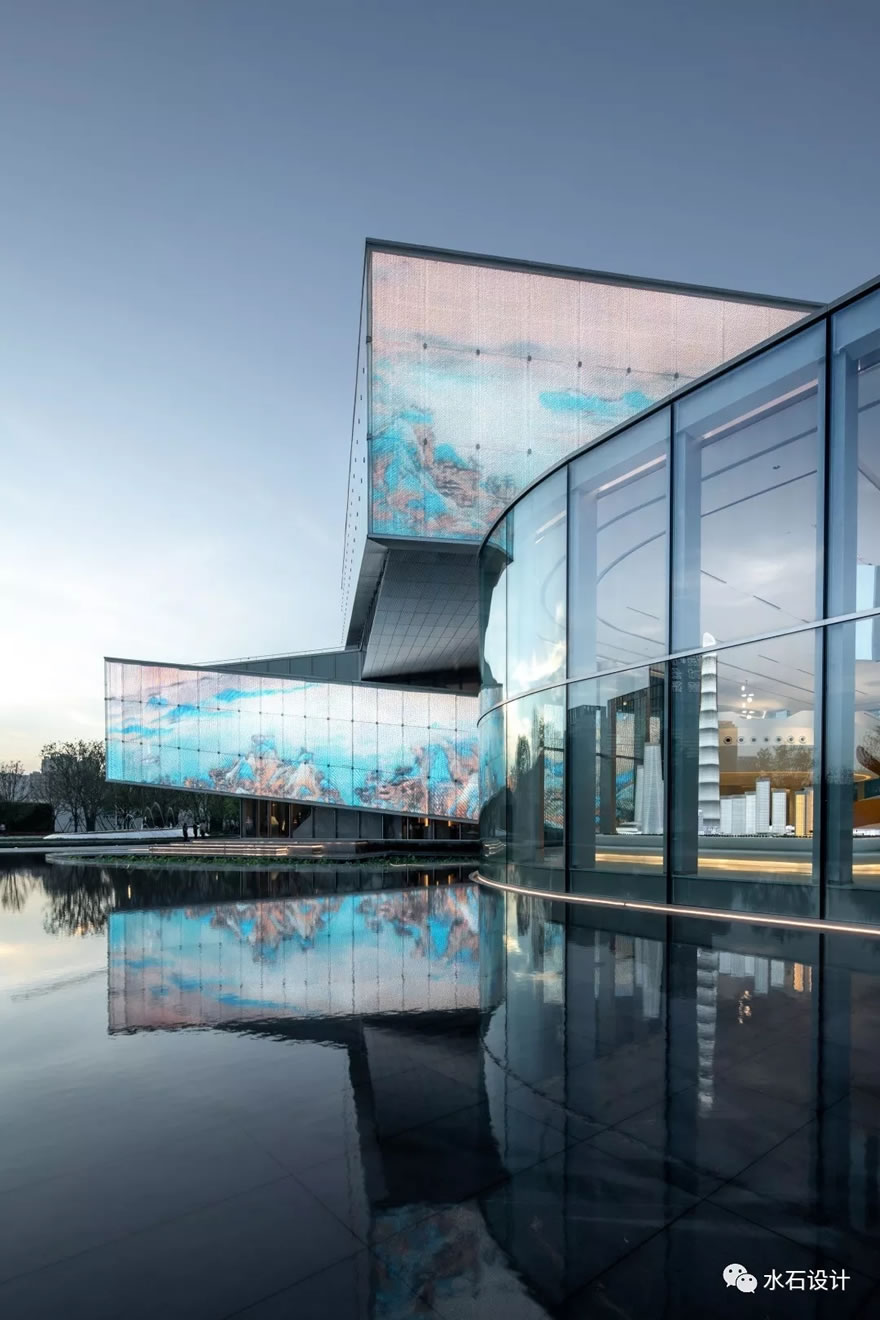

双层幕墙外侧为50%覆盖率的超白点釉玻璃装饰幕墙,内侧为中灰色玻璃性能幕墙,双层幕墙之间留出70厘米宽连续空腔,内部安装P25分辨率的LED透明屏,不影响室内视线的同时,可清晰演绎多媒体画面。双层幕墙之间采用点支式连接构件,外侧点釉玻璃采用透明胶缝,将装饰幕墙对画面的影响降低到最小。为满足屏体运行散热需求,幕墙底端为穿孔铝板,顶部加双层防雨百叶,满足防水的同时也能做到自然通风。

640 (6).gif

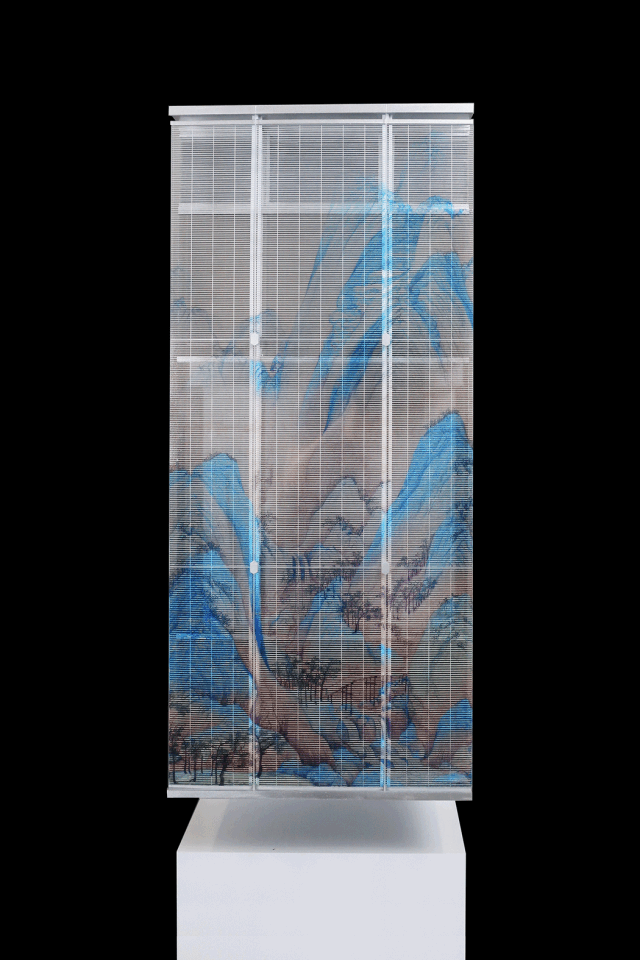

▲细部设计模型 1:10

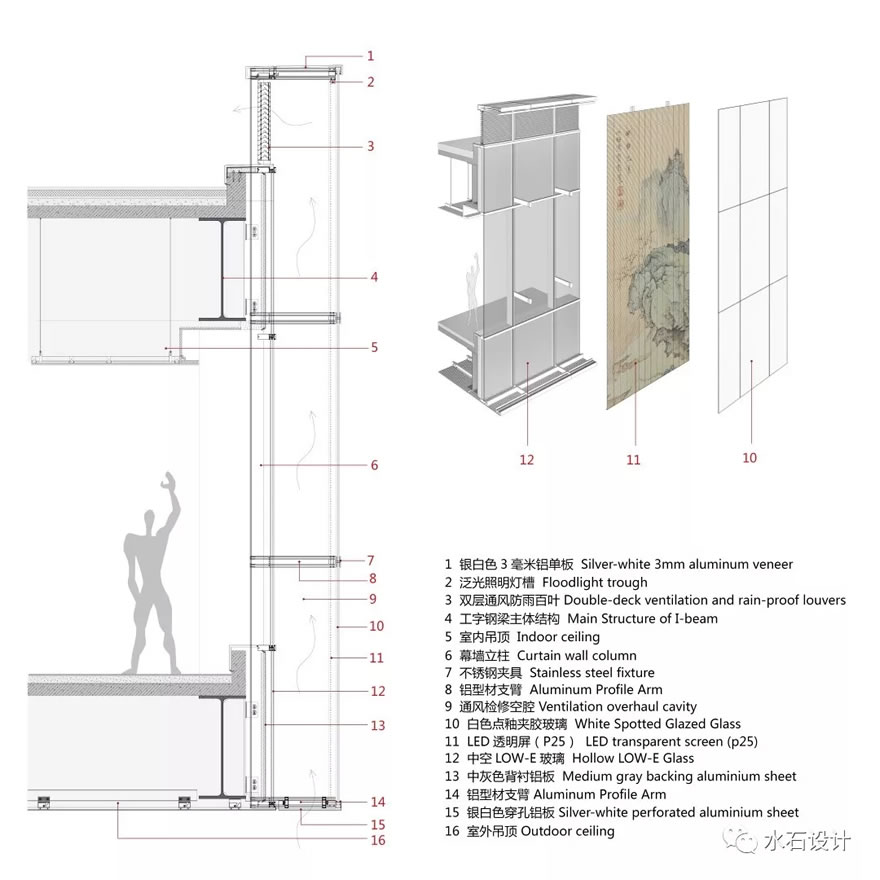

▲节点构造大样



/ 景观与室内 /

以水为幕,含蓄多姿

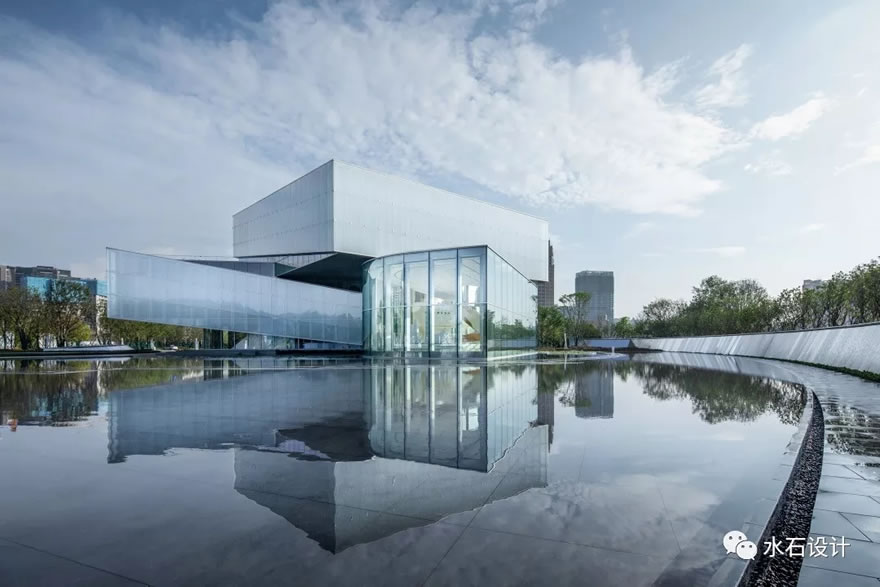

景观设计以水为幕,将场地的清美无限延展,浮光掠过,含蓄多姿;水晶展厅漂浮其上,煜煜生辉,静谧的文墨意境使人心绪祥和。夜幕降临,水面又转化为独一无二的绚丽舞台,与“螺旋卷轴”交相辉映,点亮城市夜空。

640 (7).gif

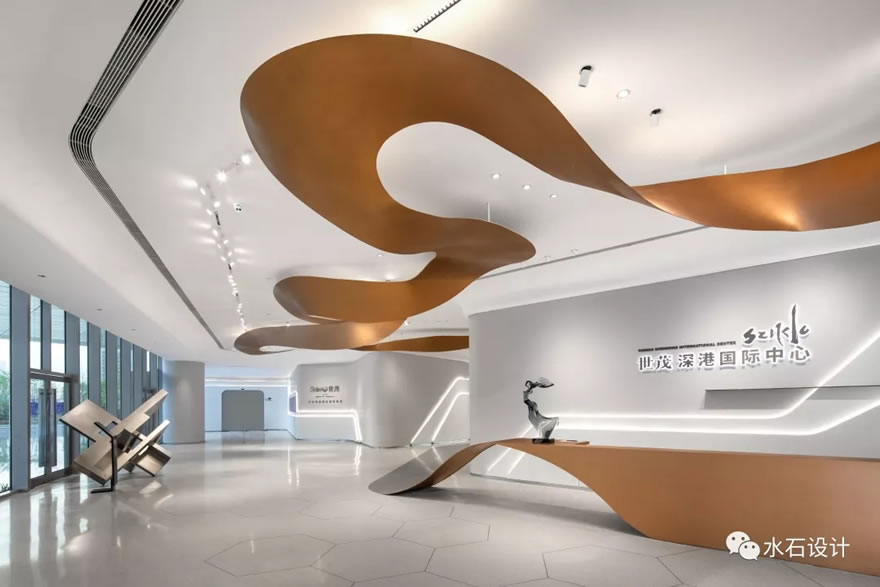

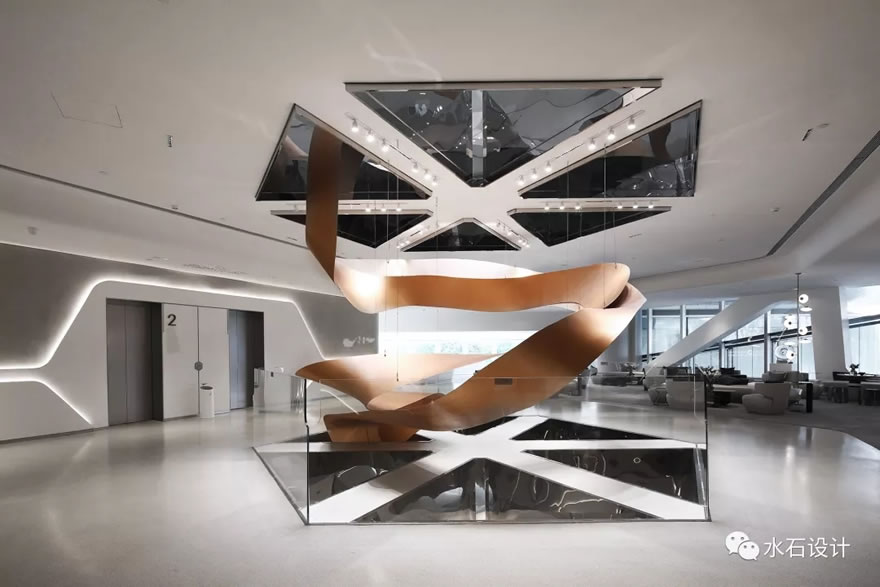

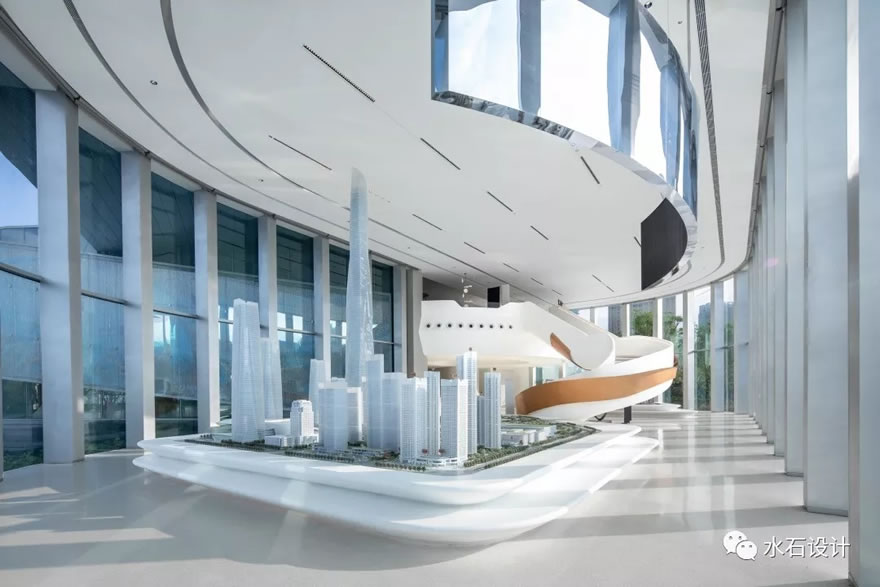

室内延续建筑理念,演绎金色画卷贯穿始终;中心“六合厅”通过镜面不锈钢材质映衬出五光十色的变幻空间,饶有情趣。




技术图纸

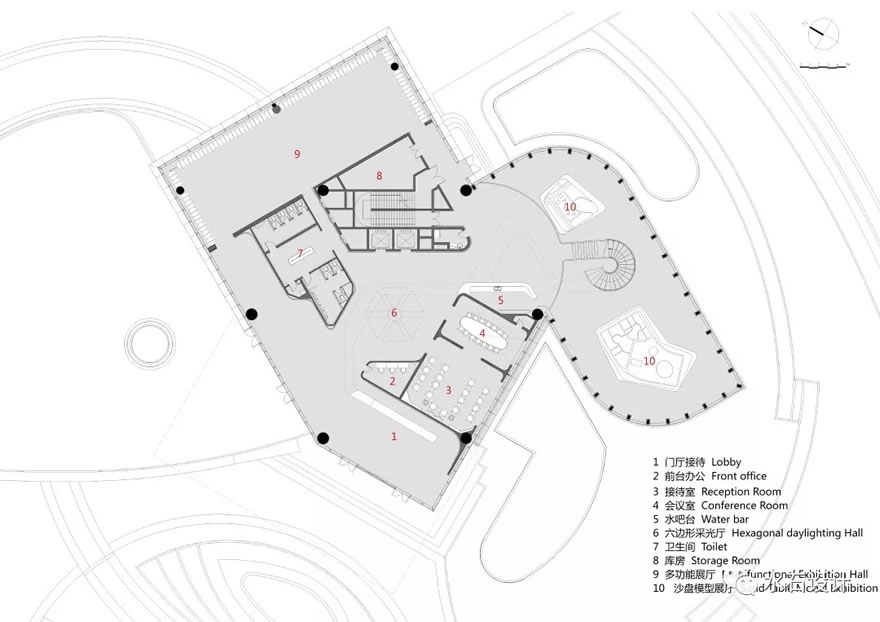

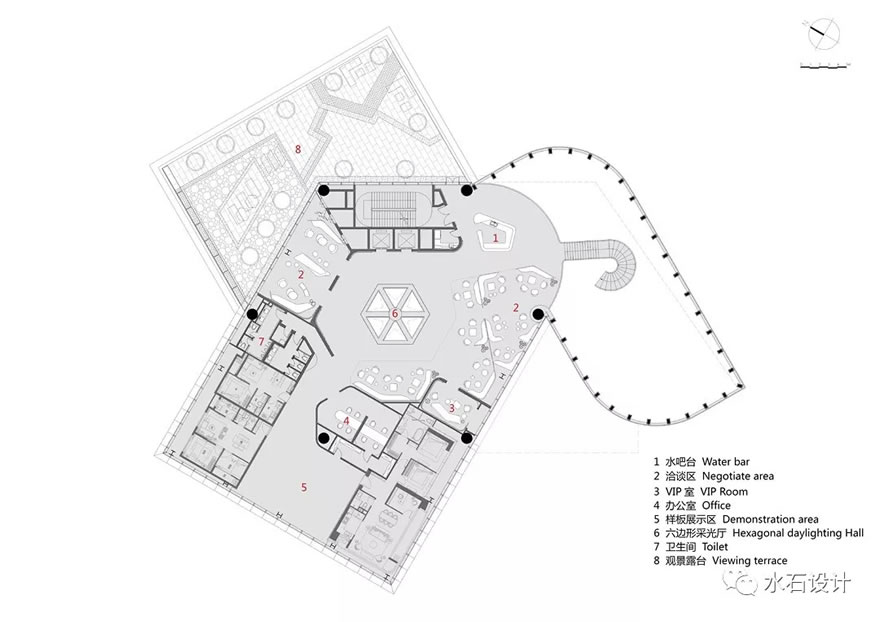

▲一层平面图

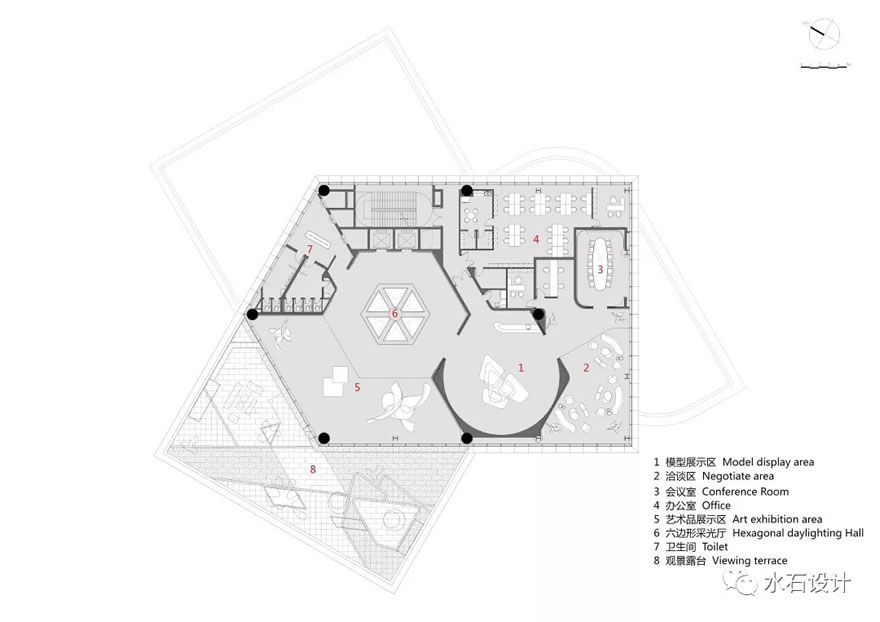

▲二层平面图


▲三层平面图

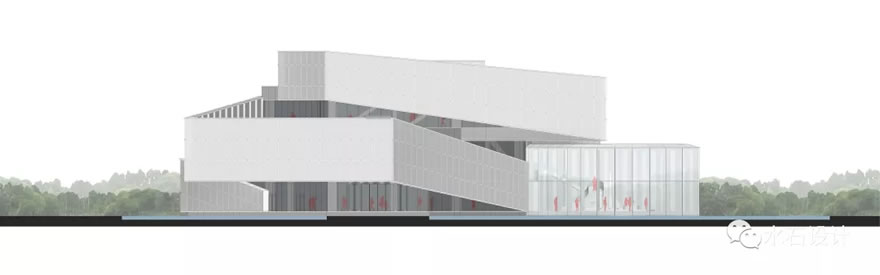

▲立面图


▲剖面图



/ 卓越成就 /

荣获2019美国金块奖


5月31日,在美国旧金山举行的第56届Gold Nugget Awards 2019颁奖典礼上,深圳世茂深港国际中心一期及展示中心荣获最佳国际未建成项目-商业和住宅奖项。




(大区在建过程中,即将呈现,敬请期待更多精彩)


项目名称:深圳世茂深港国际中心展示馆

项目规模:一期:22.8万㎡,展示馆:6000㎡

设计时间:2018-2019年

建成时间:2019年

设计内容:建筑全过程设计

设计单位:水石设计

业主单位:世茂集团

建筑设计:商业公建设计部、城市再生中心

施工图设计:水石工程

设计顾问:沈禾

方案团队:孙乐、姚中、潘鑫源、刘龄书、王伟实、陈鑫、李玉英、刘铁柱

施工图团队:李斌、金江成、朱华军、杜侠伟、余钢、李玉卿、李晖、刘潇、王克斌、殷金

景观设计:贝尔高林国际

室内设计:孙文设计事务所

幕墙顾问:弗思特工程咨询有限公司

灯光顾问:谱迪设计

标识设计:本质设计

照片摄影:林绿

航拍视频:林绿、刘凯

视频剪辑:孙乐

编辑排版:水石品牌
