江门五邑大学体育馆



01
  项目概况
PROJECT OVERVIEW
__

邑大学综合体育馆项目位于江门市五邑大学校区北地段,包含一座篮球馆和一座综合体育馆。其中,篮球馆建筑高度为23.10米,地下一层,地上二层;综合体育馆建筑高度为48.40米,地上五层。两个场馆通过二层平台相连并组织独立的入口流线,实现空间上的互通与造型上的统一。设计通过挖空、架空、错动等手法,弱化建筑体量,减少大体量对周边环境的压迫感;建筑局部架空,让校园景观和视线得以渗透和穿越,也是气候适应的体现。项目不仅具备体育馆功能,同时结合立体绿化成为学生的休闲活动空间,呼应新时代的开放式教育模式。




02
  设计理念
DESIGN CONCEPT
__

 集约式的立体运动场馆

育馆所在场地原来是校园的单层风雨篮球场,随着校园办学规模的不断扩大,原有的体育活动场地远远不能满足学生的需求。为了能在有限的校园用地内获得更多的体育活动面积,新建的体育馆采用集约化和立体化的设计,增加了室内的运动空间,同时让校园原有的室外球场用地得以保留。

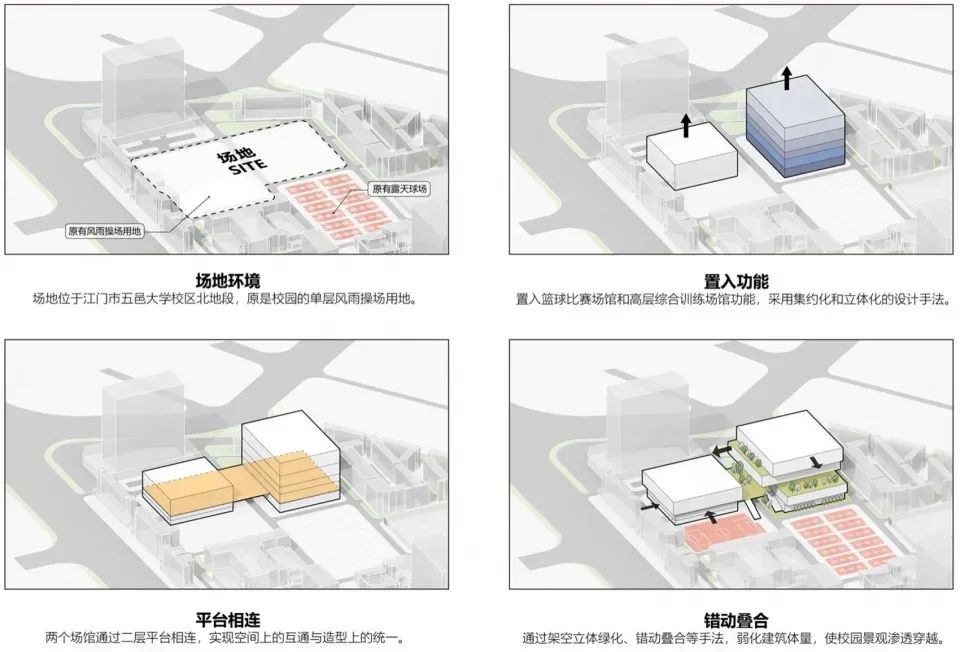

体块分析图

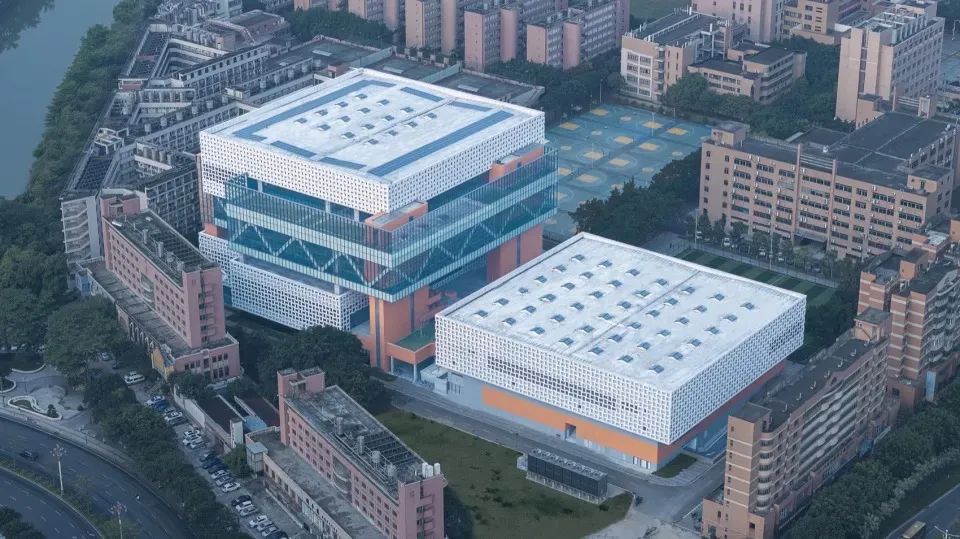

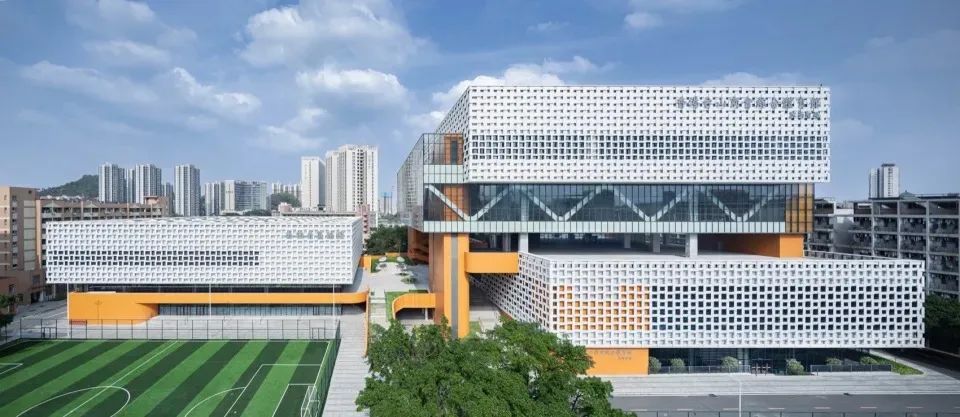

鸟瞰


集约化和立体化的设计

建的体育馆包含一座23米高的篮球专业比赛场馆和一座48.4米高的高层综合训练场馆,两馆通过二层平台相连并组织独立的入口流线。其中,篮球比赛馆共2853个观众席(含活动看台);综合馆共五层,首层和二层为篮球场和排球场,三层为架空的多功能运动服务区域,四层为羽毛球场,五层为网球场。

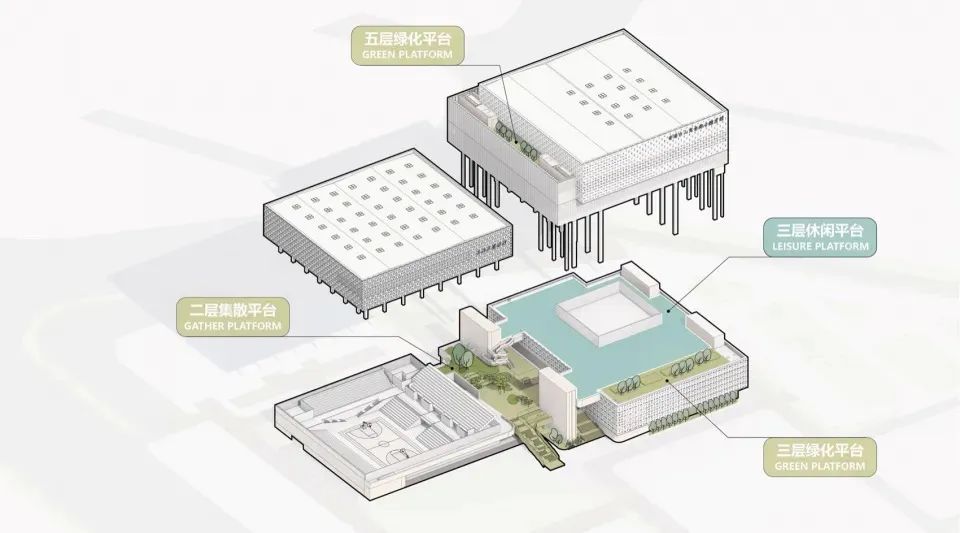

轴测分析图

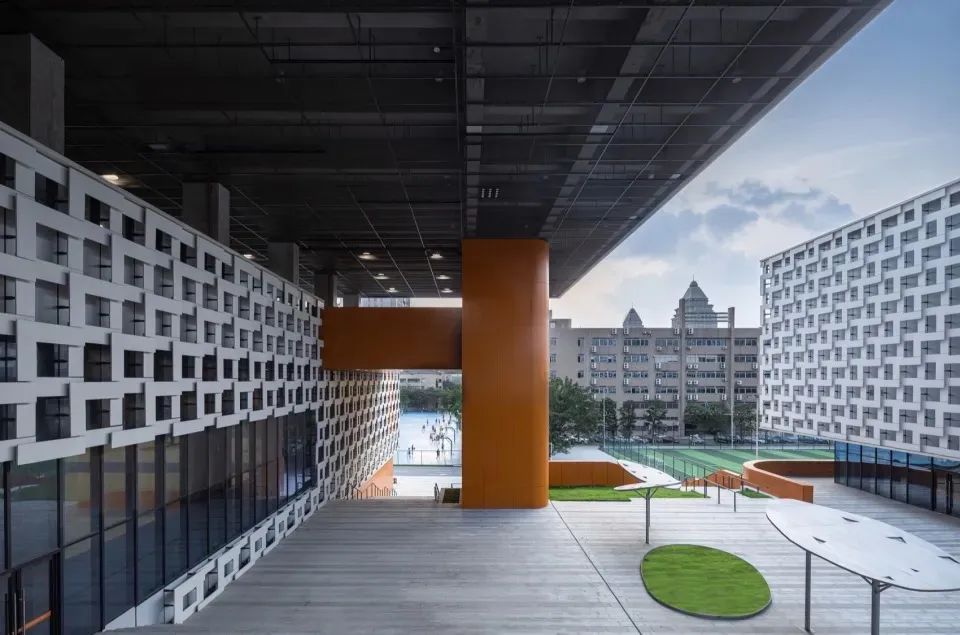

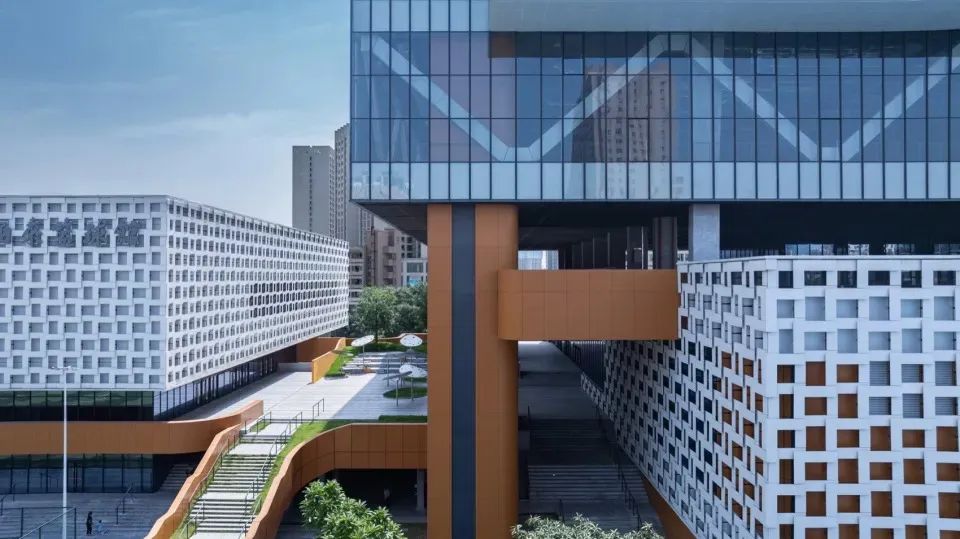

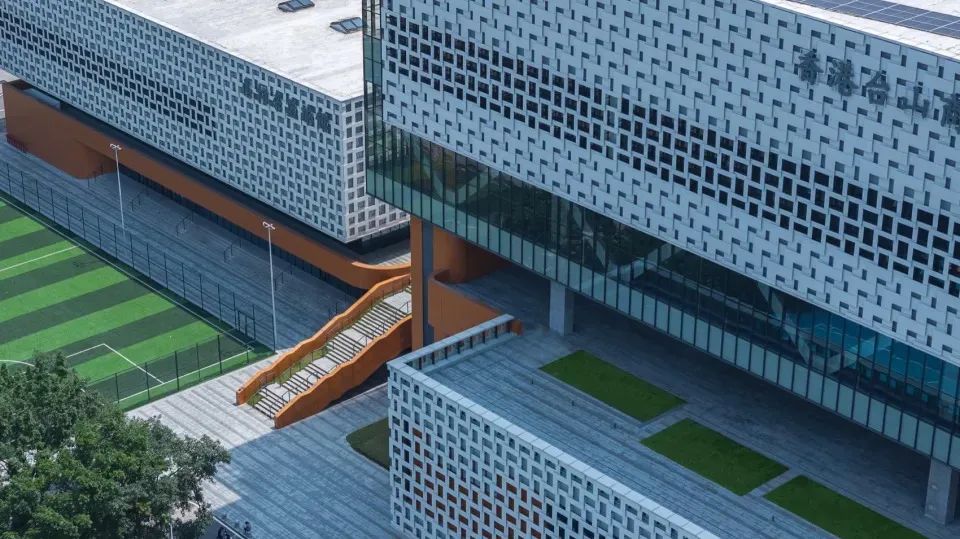

鸟瞰二层平台



03
   技术成效
TECHNICAL EFFECTIVENESS
__

  适应气候的被动式建筑形体

承岭南建筑强调灵动、通透、架空的设计手法,体育馆地上建筑由5个盒子错动叠合而成,一定程度上削弱了超大体量对校园环境包括旁边宿舍的压迫感。盒子的悬挑和架空形成了约14米通高的主入口空间,同时也建立起不同标高的公共活动平台体系。多处架空的半室外空间,一方面让自然风得以穿越建筑,保持区域环境的自然能量平衡;另一方面,把风引导到建筑不同的立面,通过可开启外窗把风引进室内,结合屋面均匀布置的可开启采光天窗,形成热压通风效果,满足过渡季的自然通风。这样的被动式形体设计可以有效降低项目10%的运行能耗。

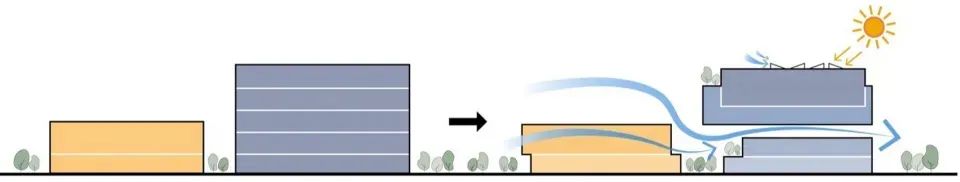

分析图

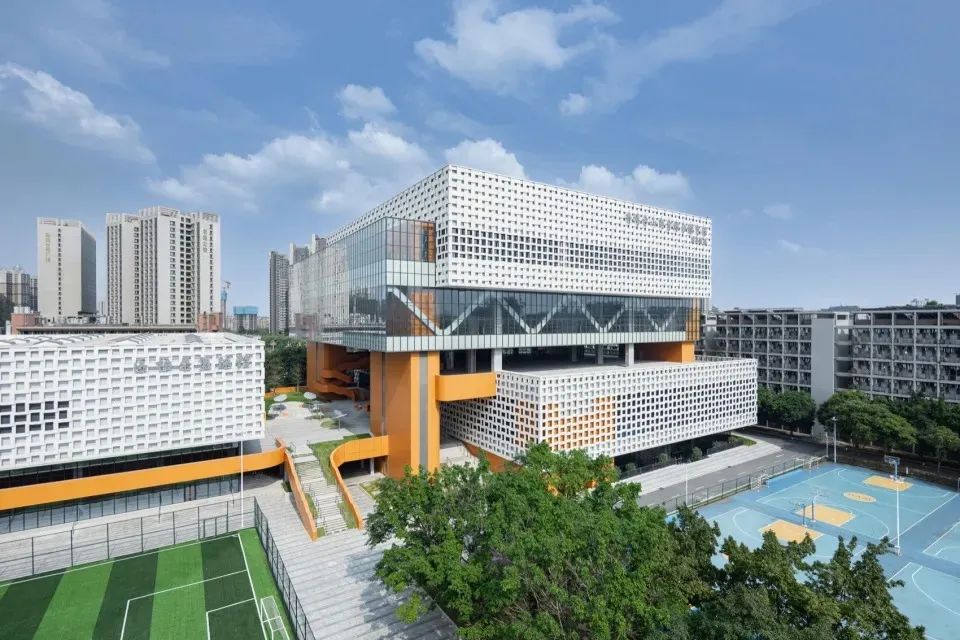

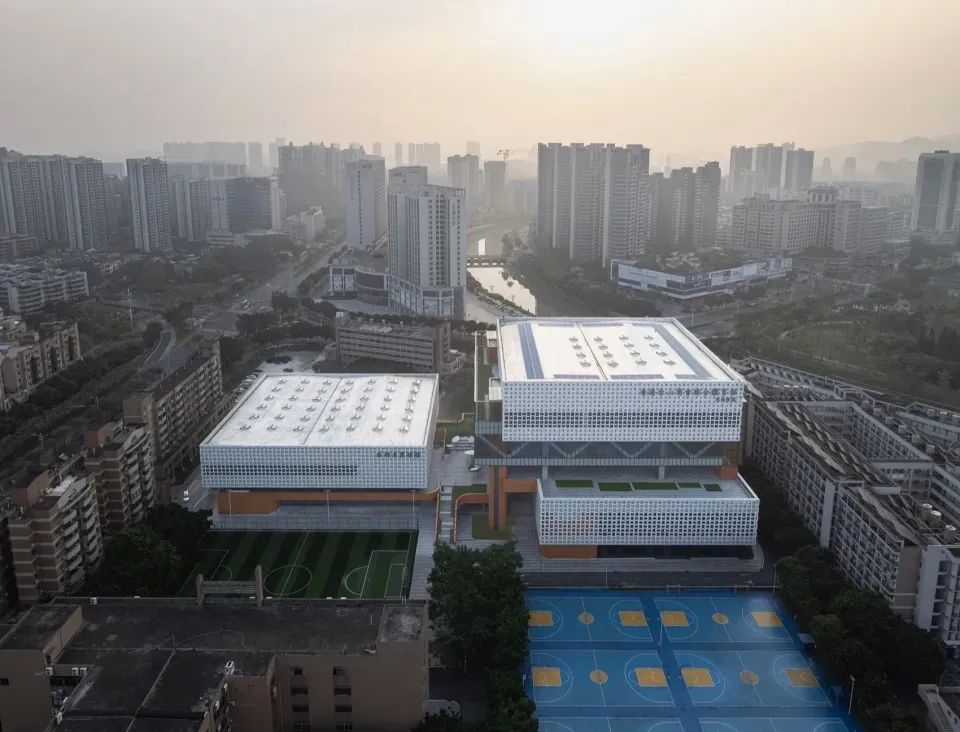

半鸟瞰

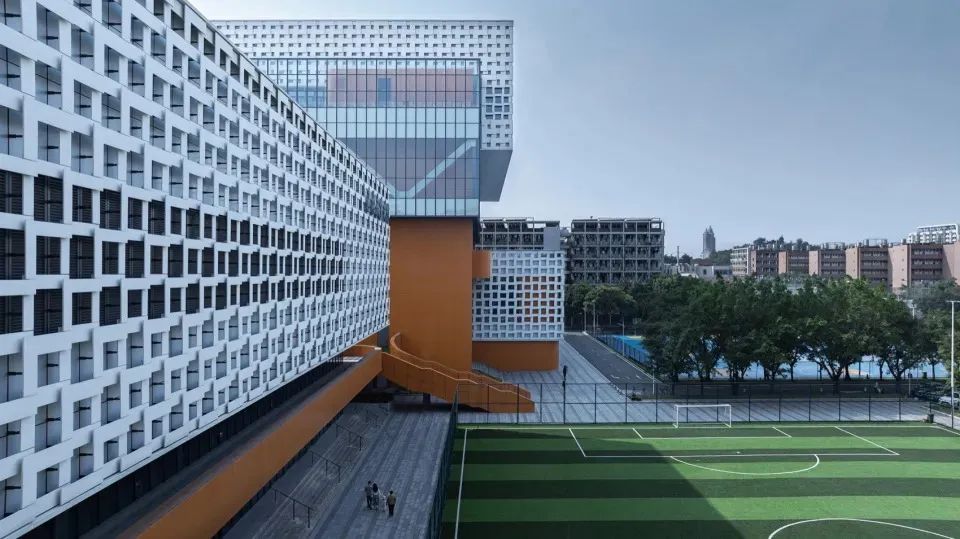

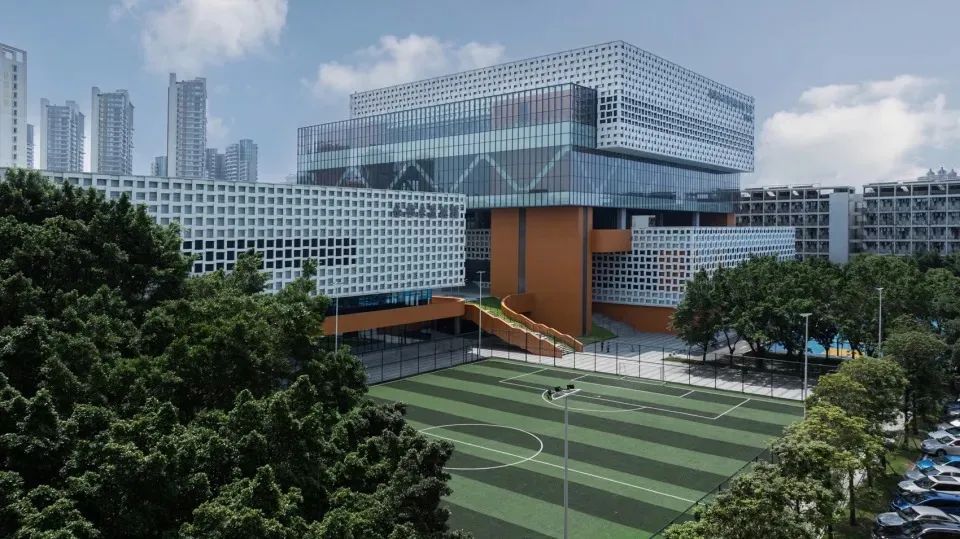

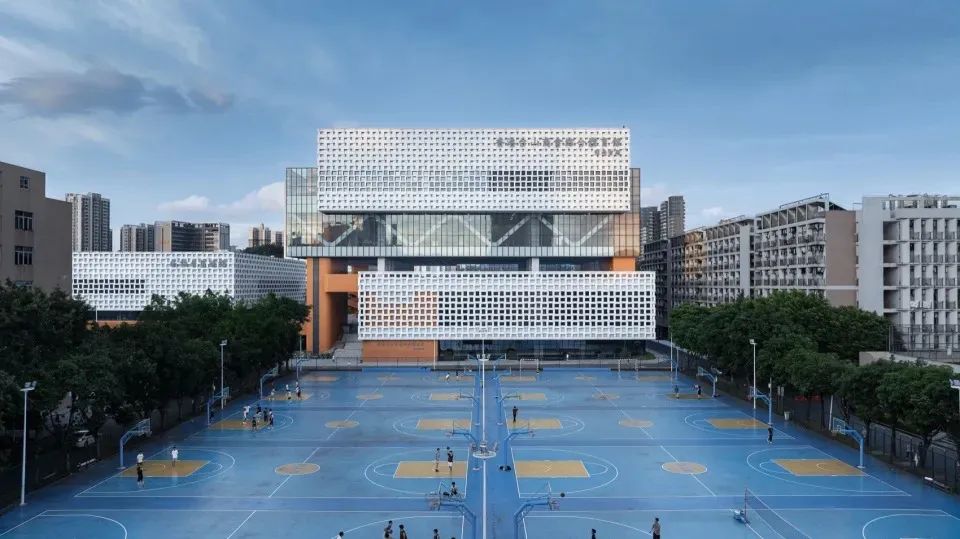

户外篮球场一侧半鸟瞰

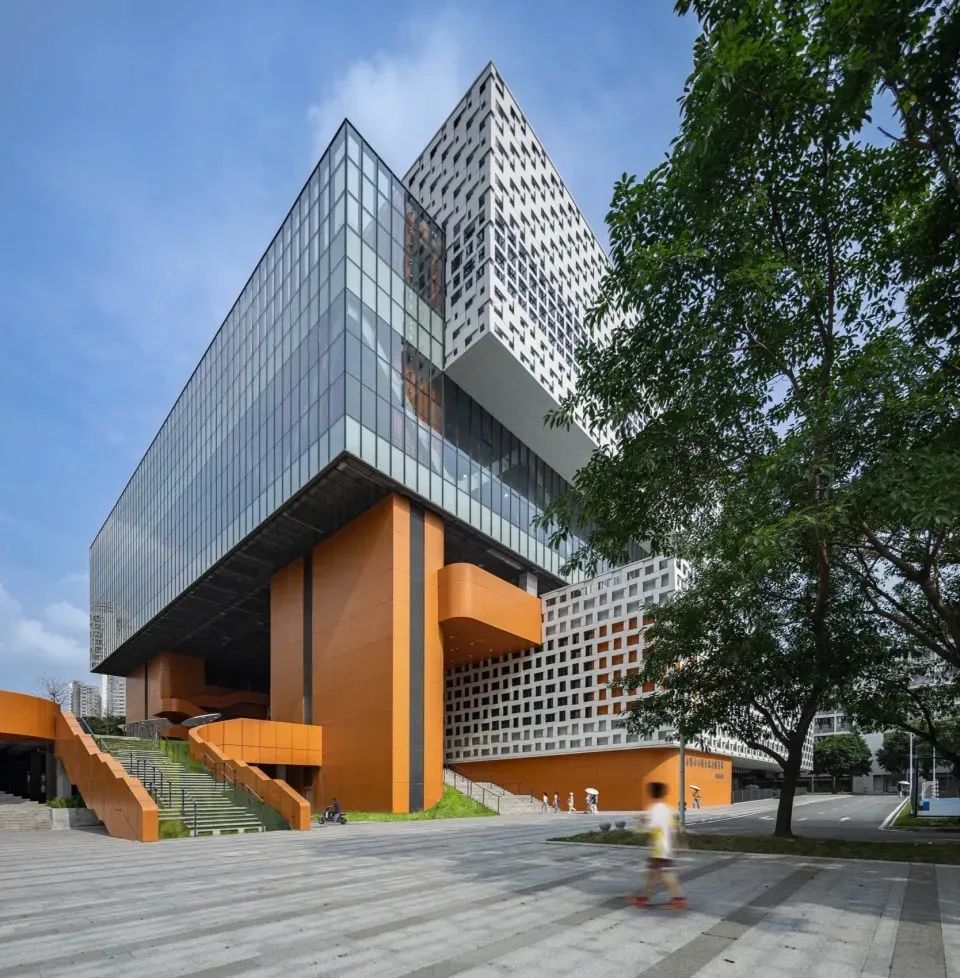

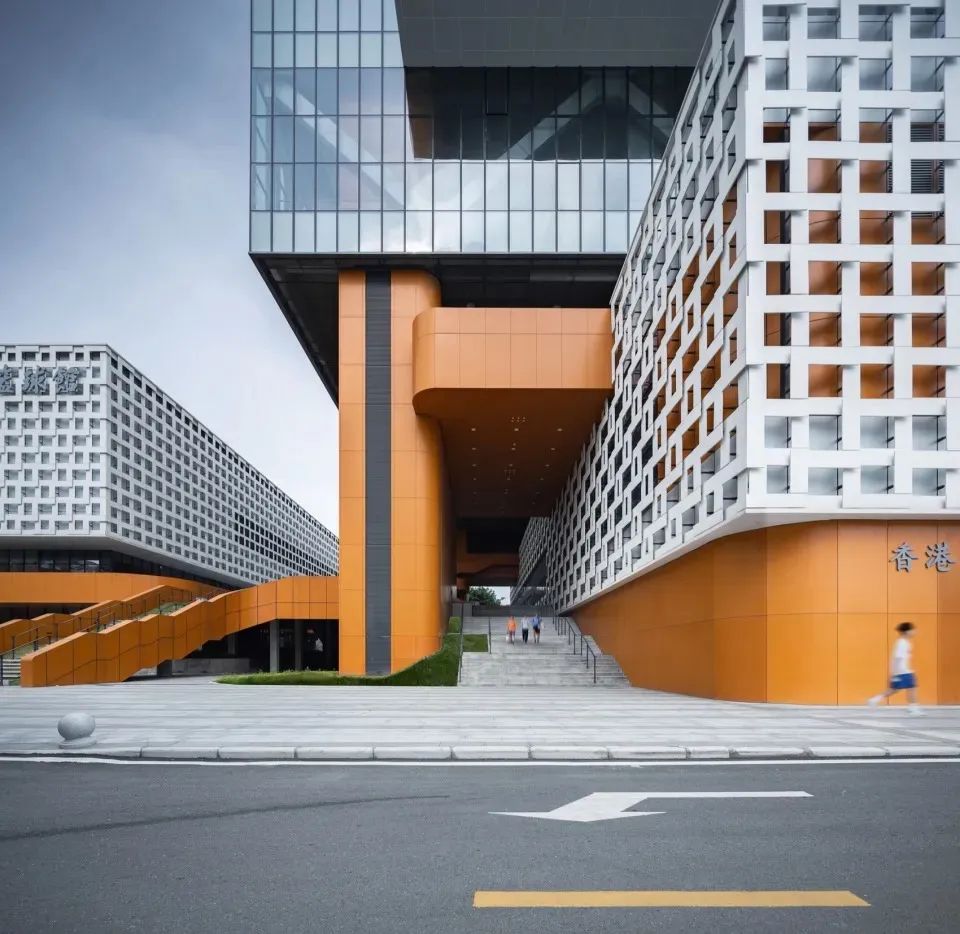

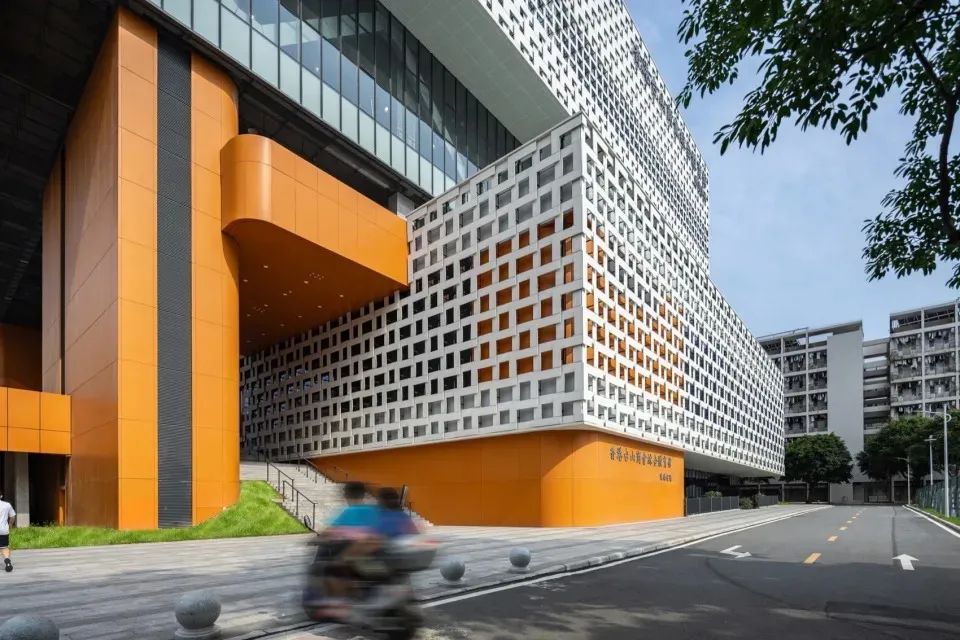

地面层人视


  形式结合功能的绿色表皮

尽量满足体育馆大部分时间的低负荷运行,我们希望通过外立面表皮的设计实现美观与节能降耗的有机结合。

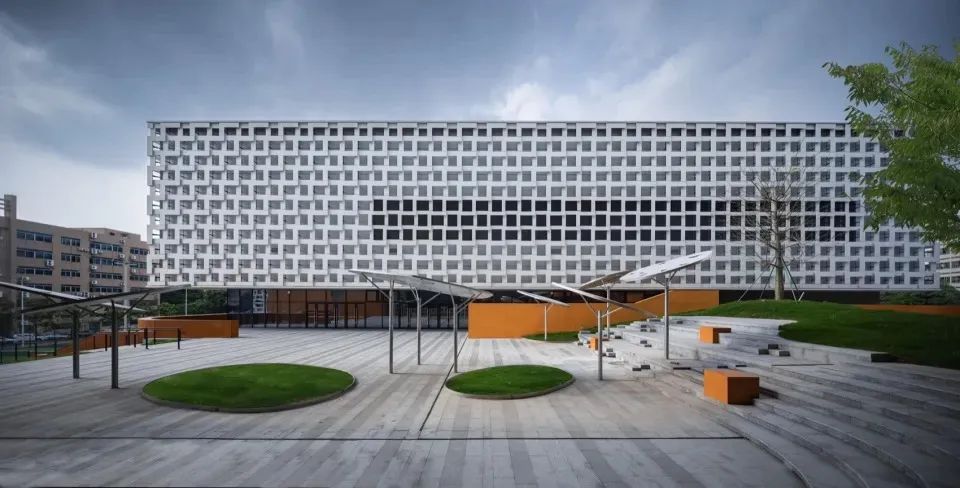

立面

近景

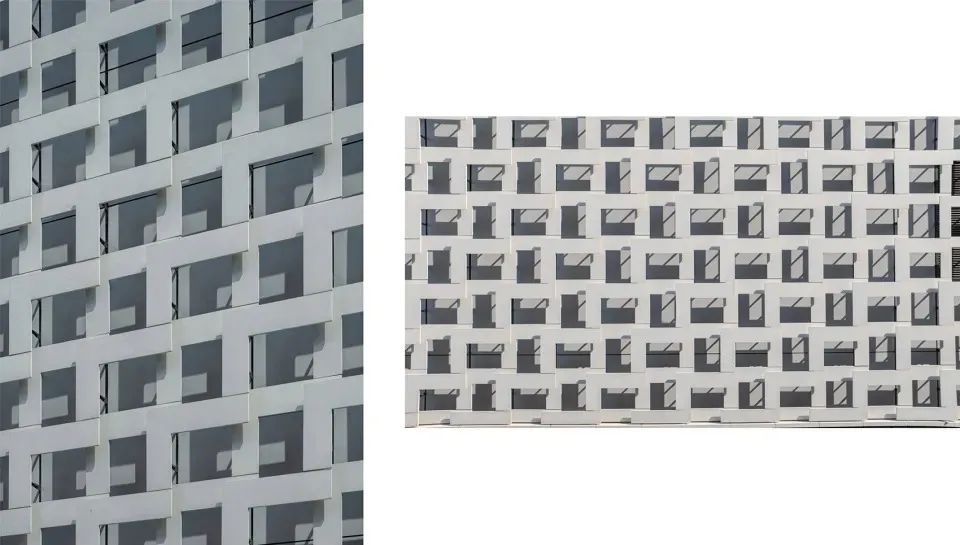

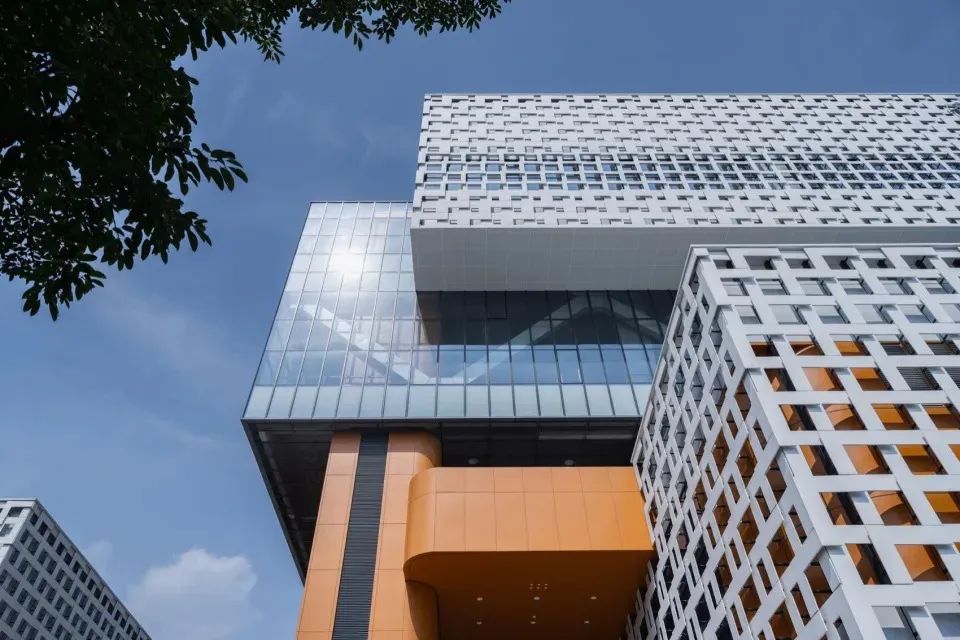

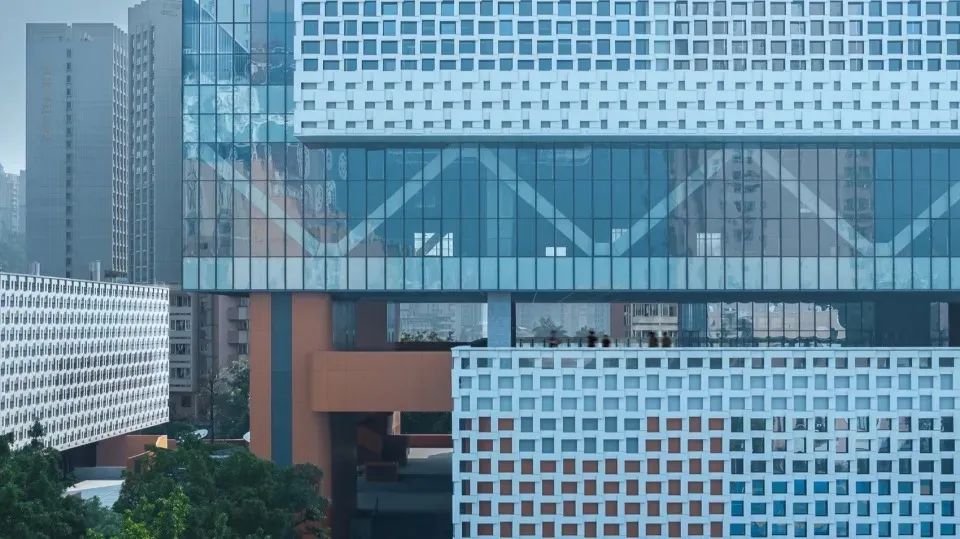

立面近景


表皮采用玻璃纤维增强混凝土预制板(UHPC), 将岭南传统民居的回字型花格窗结合中国传统编织工艺的表达,通过巧妙的立体错位排列的方式,让表皮肌理在光影的变化之下更具层次感和韵律美。

玻璃纤维增强混凝土预制板(UHPC)

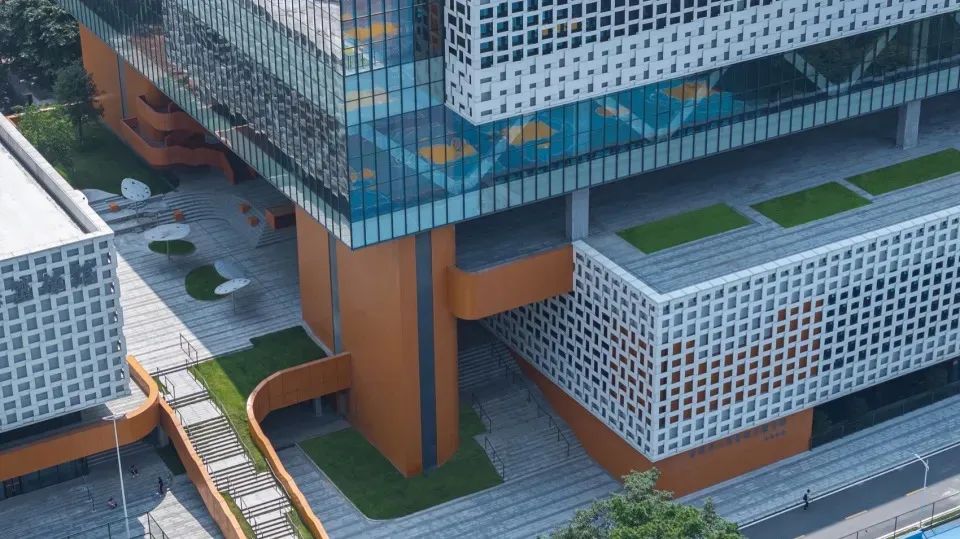

近景鸟瞰


岭南传统民居的回字型花格窗结合中国传统编织工艺的表达

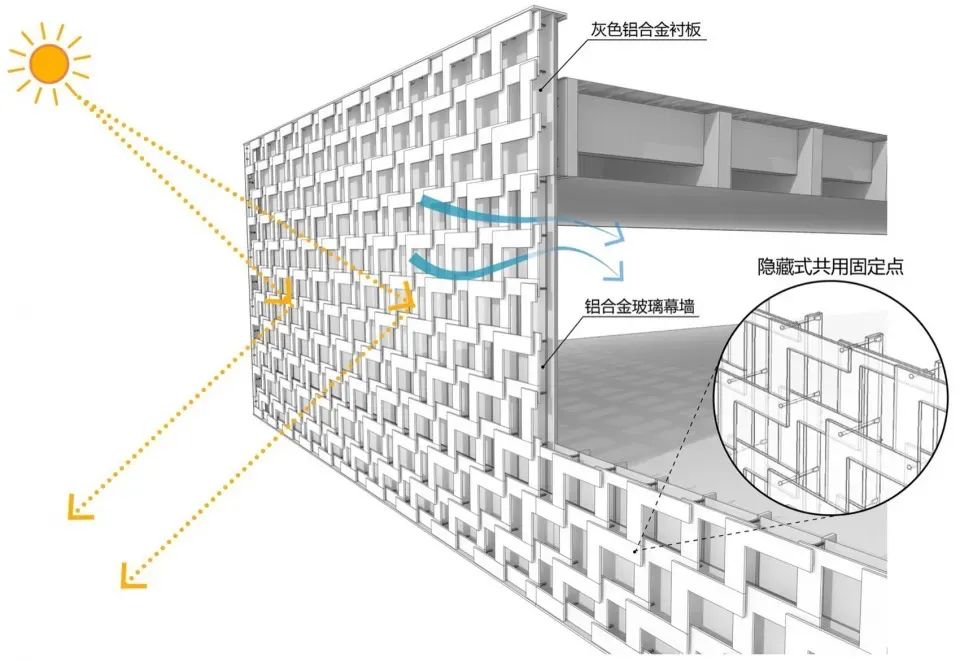

了美观以外,外遮阳系数小于0.70的外表皮起到很好的遮阳作用,在夏季为体育馆创造了一个热缓冲区域,有效阻挡过多的太阳辐射热,大大减少了建筑的太阳得热量。与此同时,镂空的表皮设计也改善了室内眩光,提升运动过程中的舒适度。表皮背后以及屋顶的可开启外窗带来了自然采光,可以降低场馆18%的照明能耗,实现绿色低碳的设计目标。


分析图

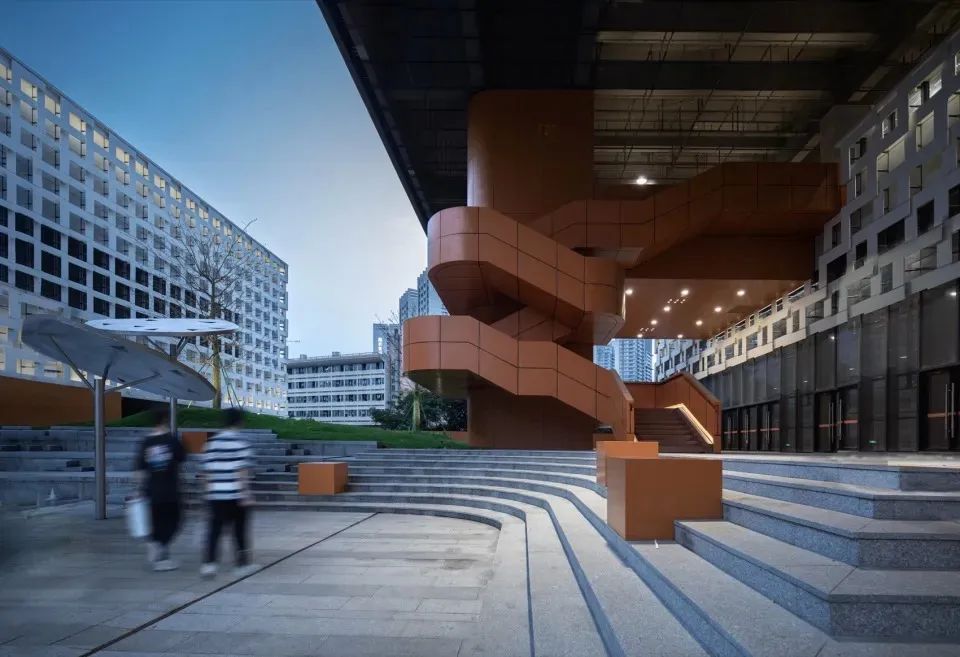

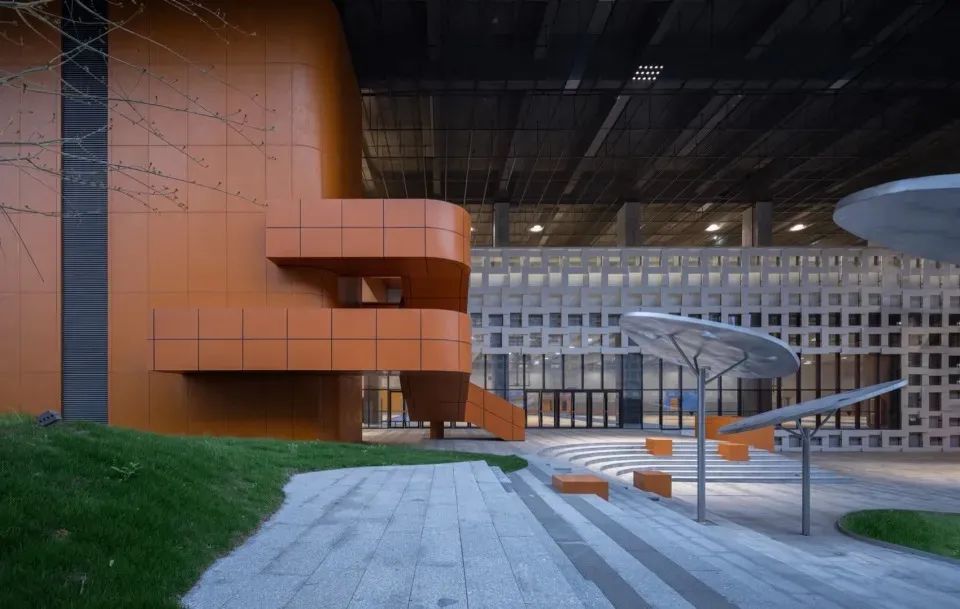

下沉广场

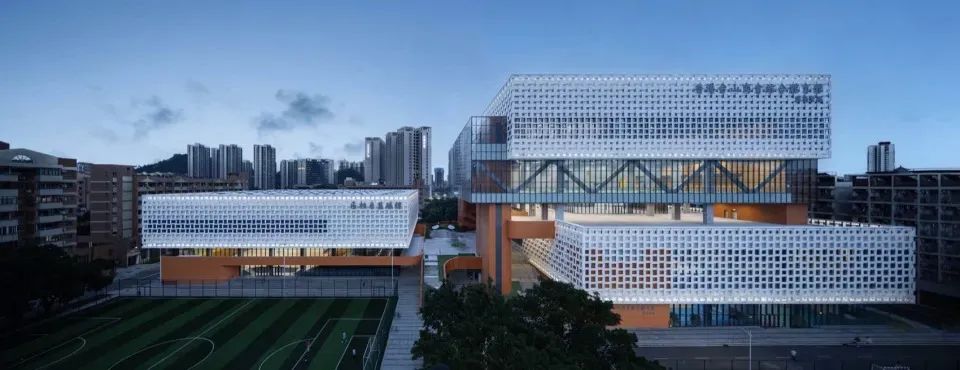

夜景


04
   综合效益
COMPREHENSIVE BENEFIT
__


  多功能体育空间一体化的空间布局

层训练馆平面综合考虑不同类型运动场地的尺寸,选用单向两跨(33.6米+17.8米)的大跨度混凝土框架结构,使场地尽可能大且满足不同运动场地组合的尺寸要求。在训练馆五层即顶层利用钢结构金属屋面的大跨度优势采用抽柱方式形成大空间,既满足了网球场地的尺寸要求,也节省了建设投入。训练馆净高兼顾各种运动的要求,保证后期运营可以根据不同需求灵活转换场地功能。

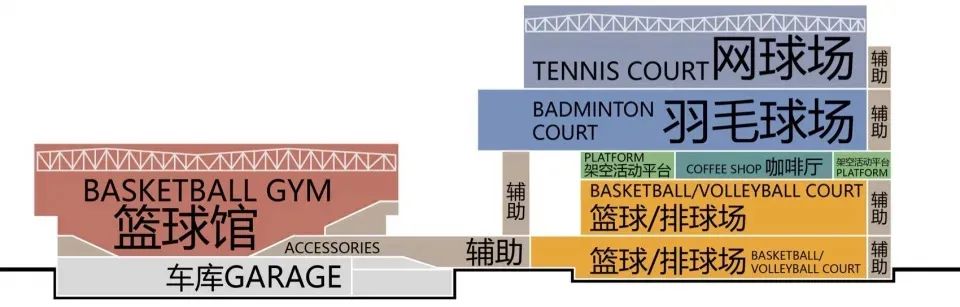

功能分析

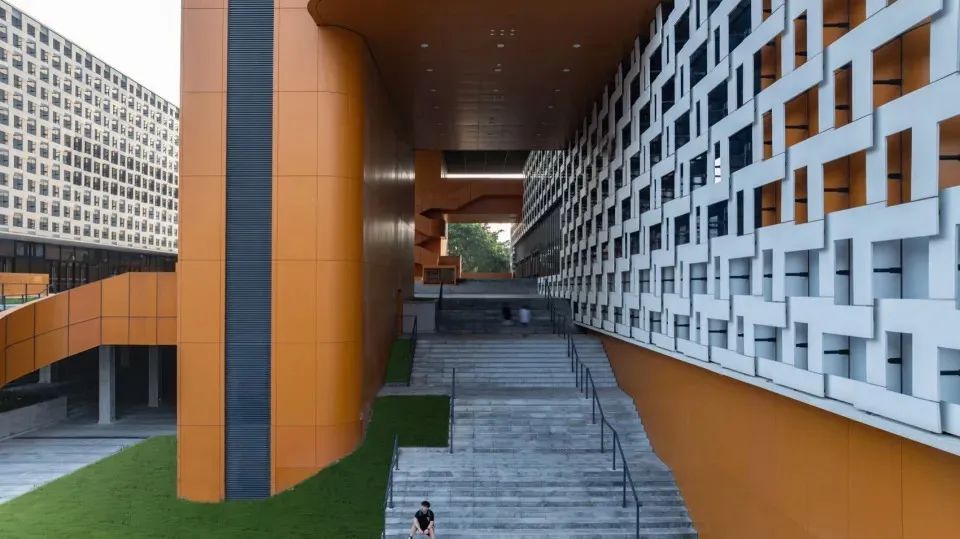

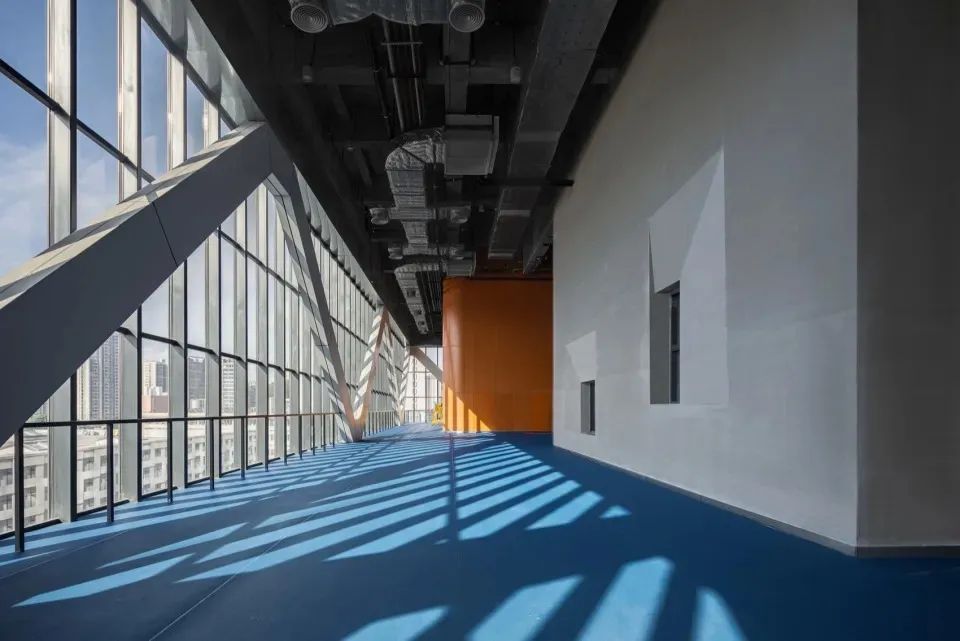

走廊

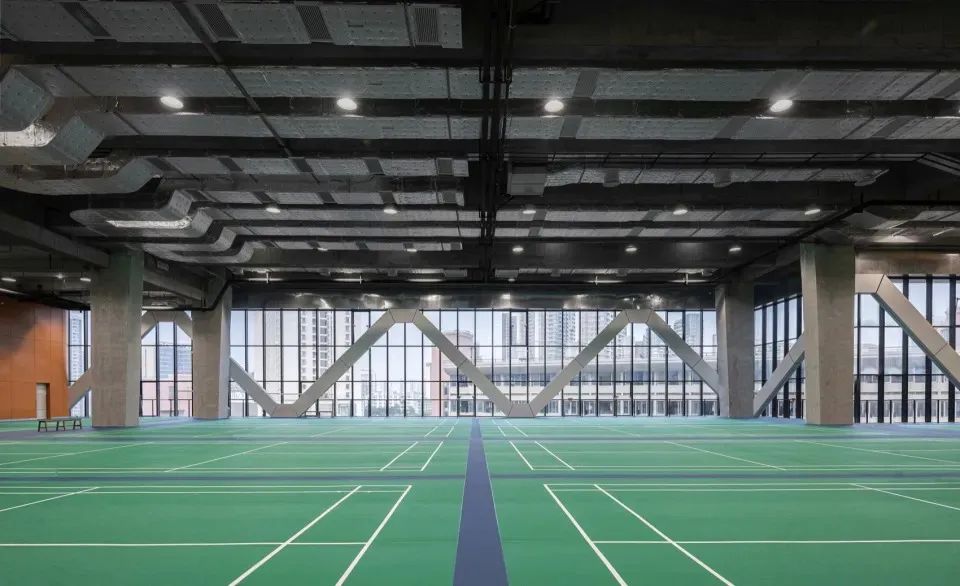

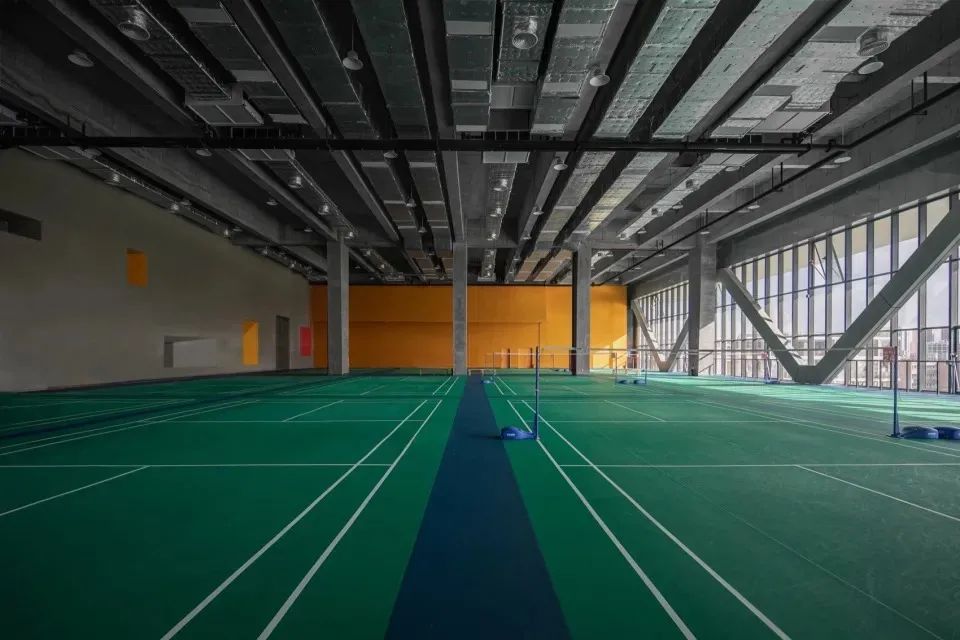

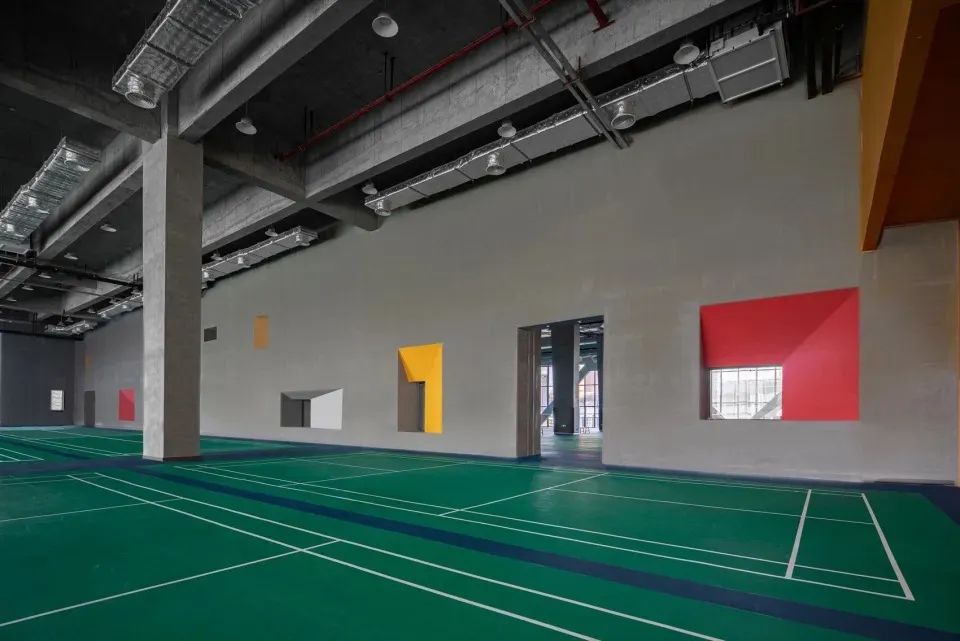

羽毛球场


球馆采用固定看台和活动看台相结合的设计,有利于形成多种使用模式。全部看台启用时坐席数为2853座,可以举办专业的篮球、排球等各类球赛,同时也满足举办文艺汇演、大型会议、各类典礼的需求。活动看台收起时,首层比赛场地可以转换成2个篮球场或排球场、10个羽毛球场,二层活动看台区域可以设置乒乓球或其他文娱场地,可以满足学校全天候举办各种活动的多元化需求。

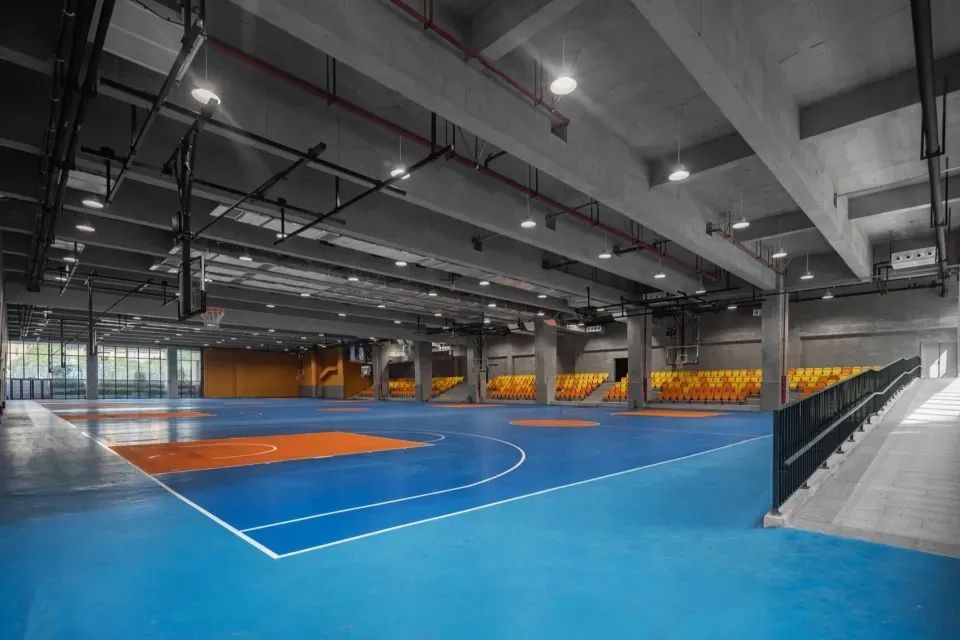

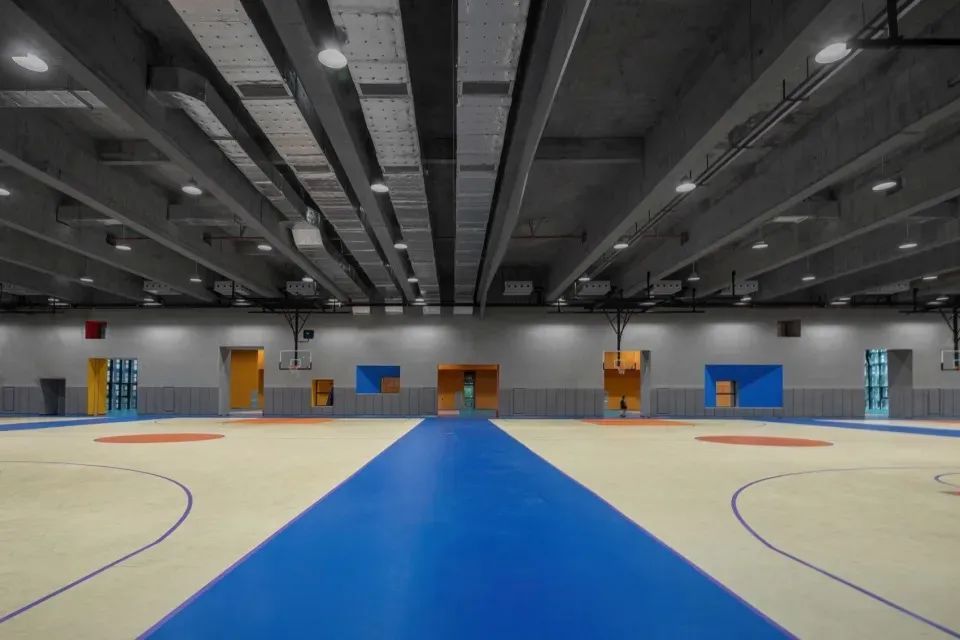

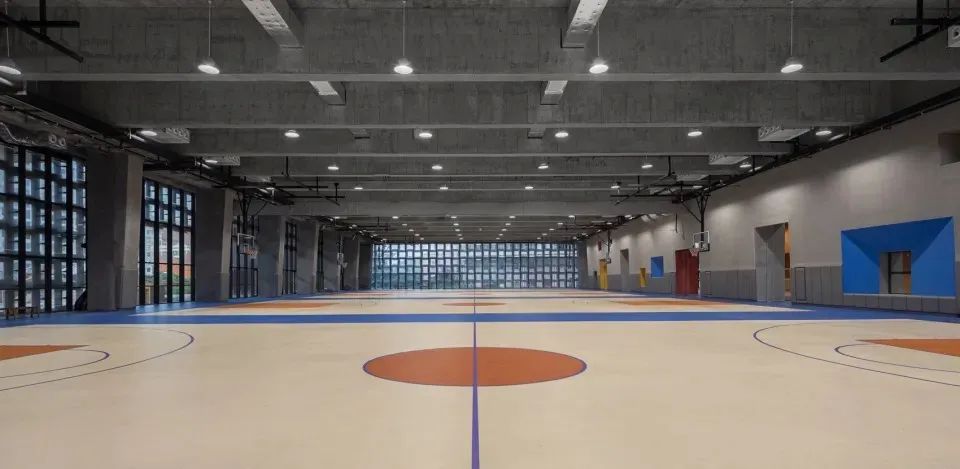

篮球场

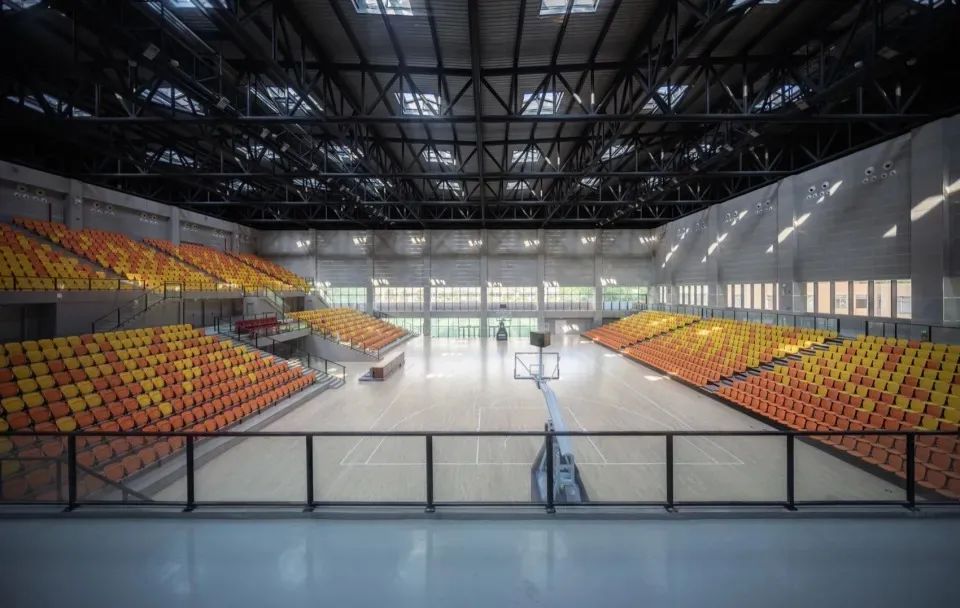

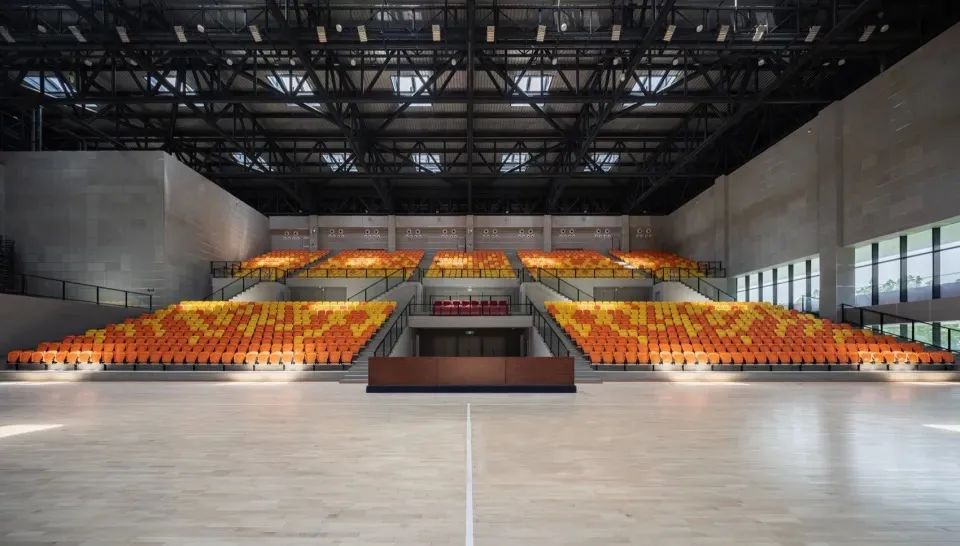

篮球馆

细部


  呼应未来创新教育模式的共享式文体教育综合体

计回应当下教育模式对空间的需求,体育馆不仅具备明确的体育锻炼功能,也是一个多功能的活动场所,将尽可能容纳学生的多种非正式学习与交流的空间需求。体育馆主要入口设于二楼,两个建筑之间形成一个40米X15米左右的二层广场空间,可满足学生的小型社团活动以及户外休闲活动;入口北侧要抬高的立体景观,结合休息台阶,可成为一个非正式的演出场所,学生可以举办小型的演唱表演等。除此以外,体育馆在不同标高均融入多种尺度的户外、半户外活动空间,丰富了整个体育馆的活动功能;为了进一步提升空间的舒适性,方案设计充分考虑了活动空间本身的可达性、生态性、岭南气候适应性等,并且在灯光照明等基础用电条件也进行充分考虑。

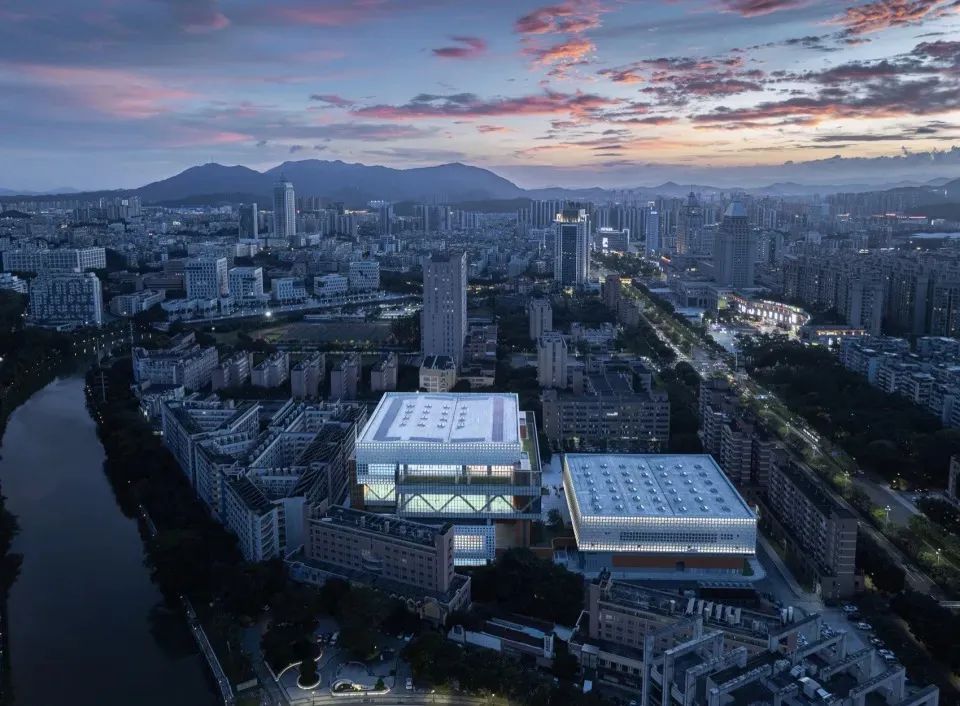

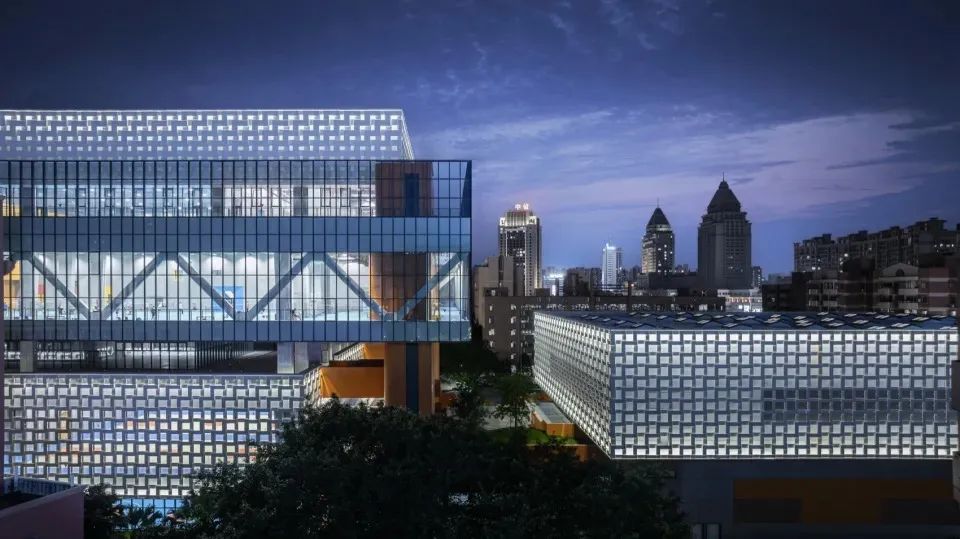

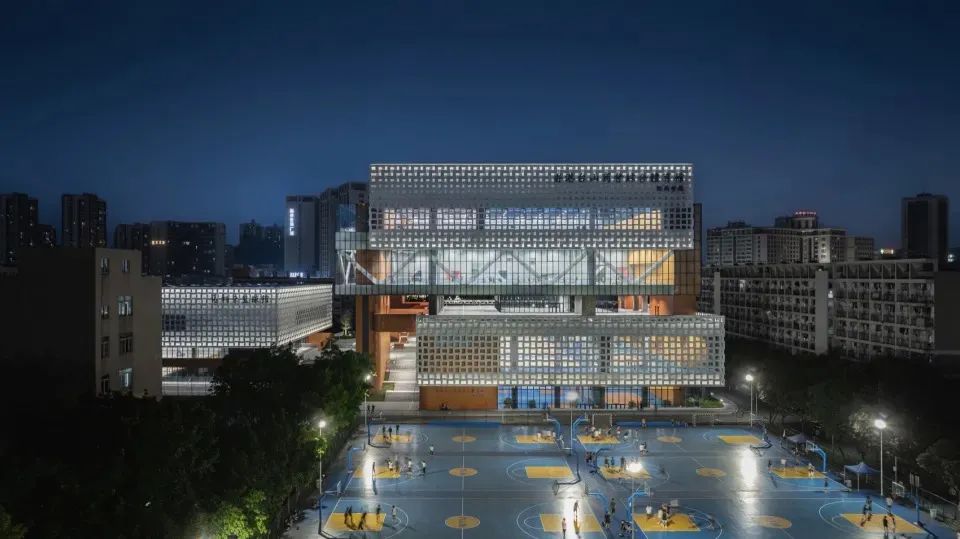

夜景鸟瞰

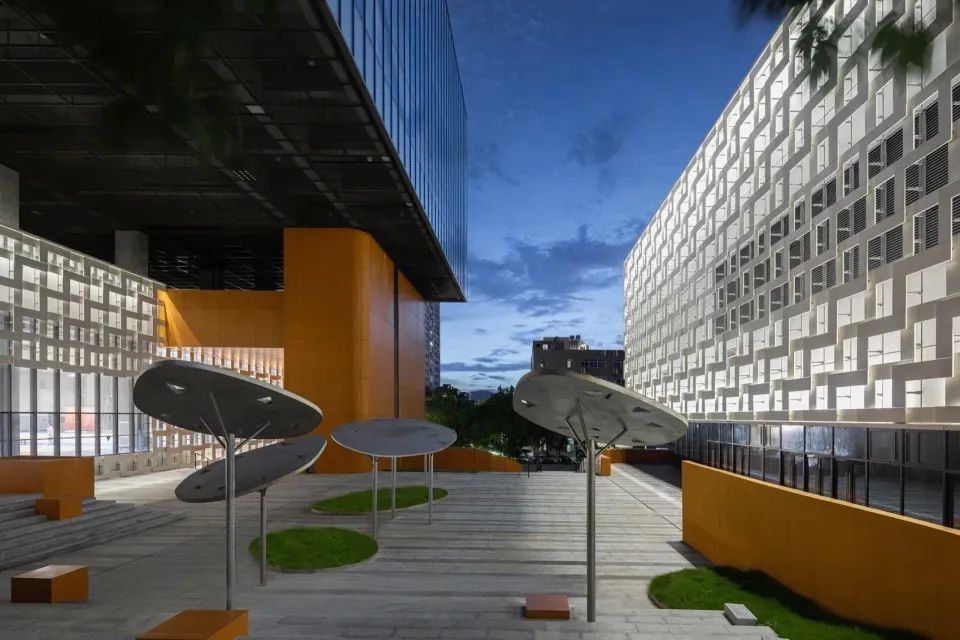

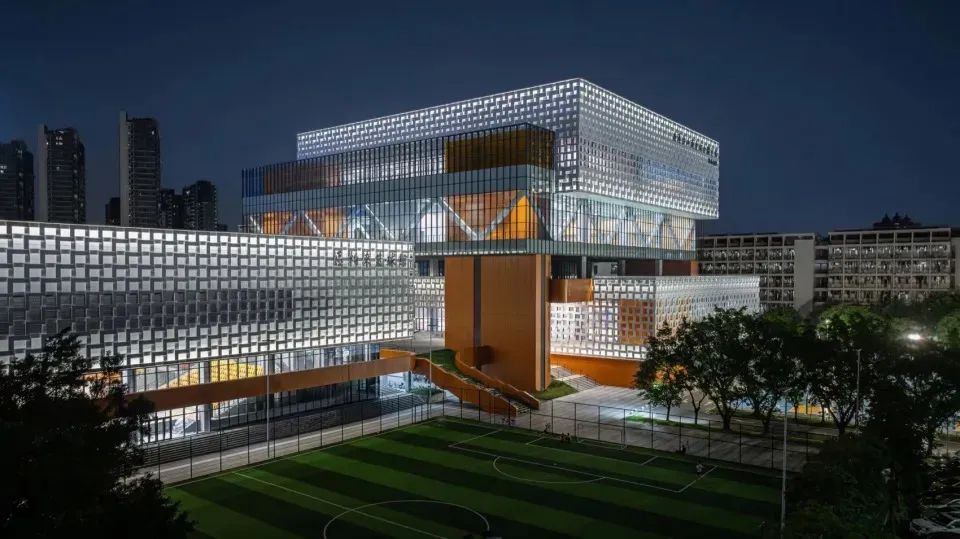

夜景

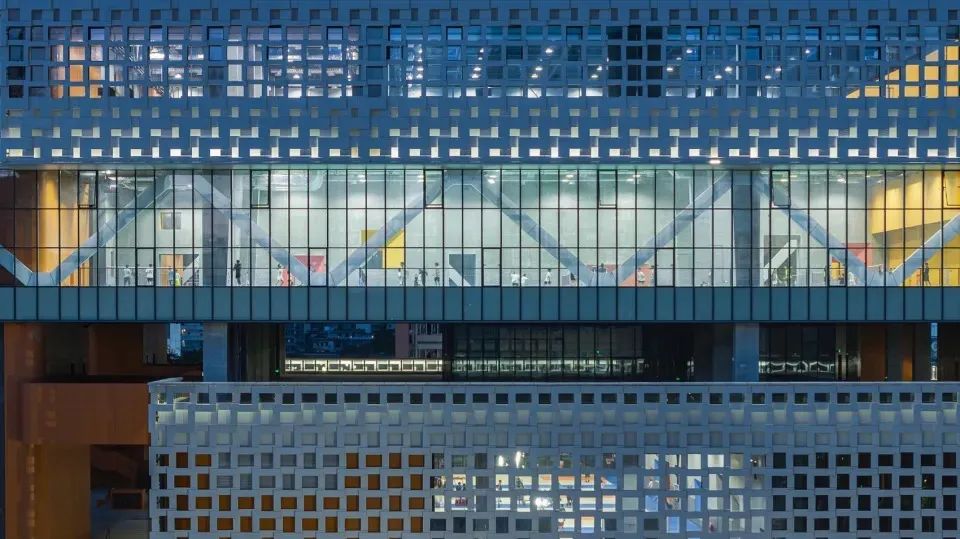

立面夜景



05
   设计图纸
DRAWINGS
__

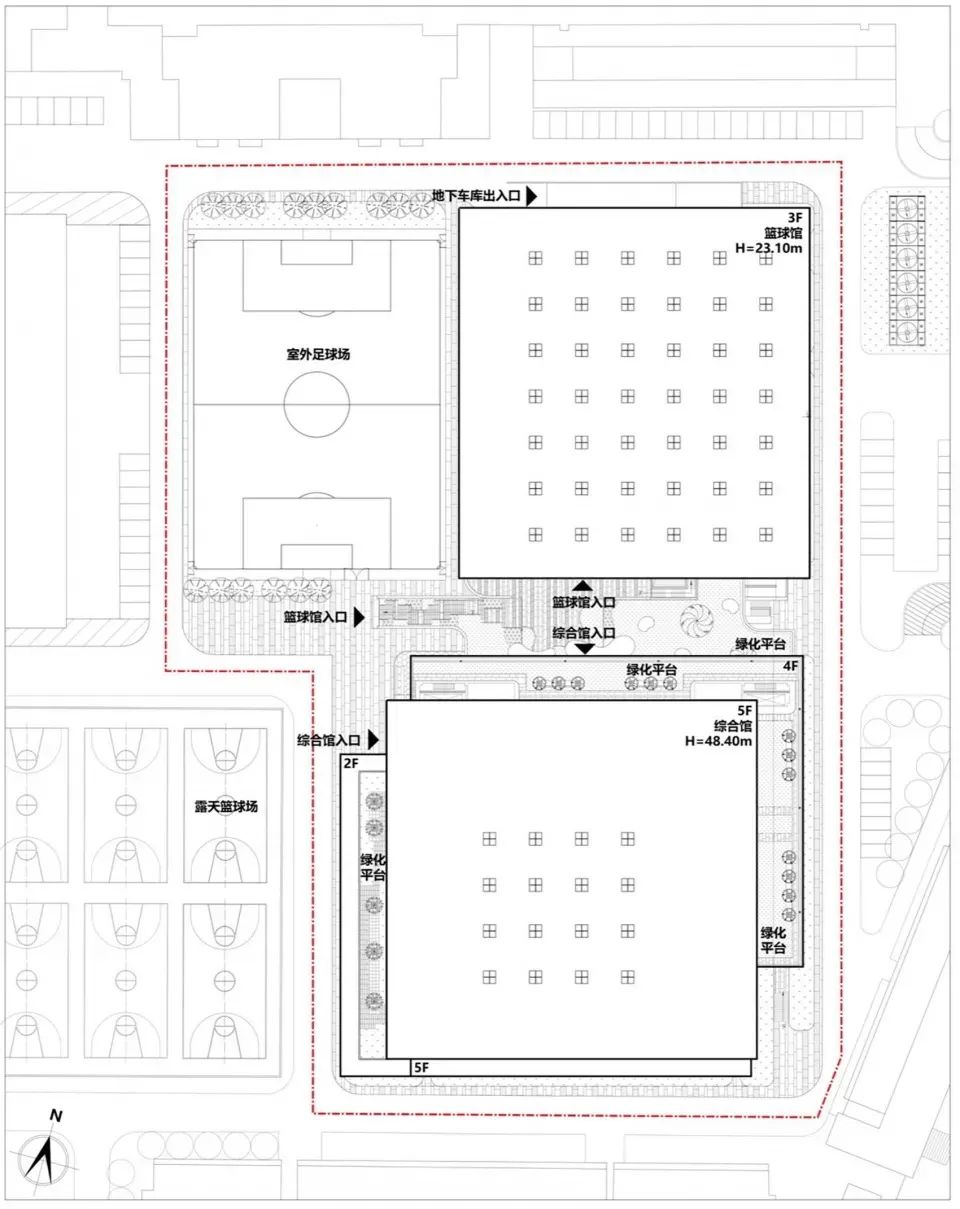

总平面图 GENERAL PLAN

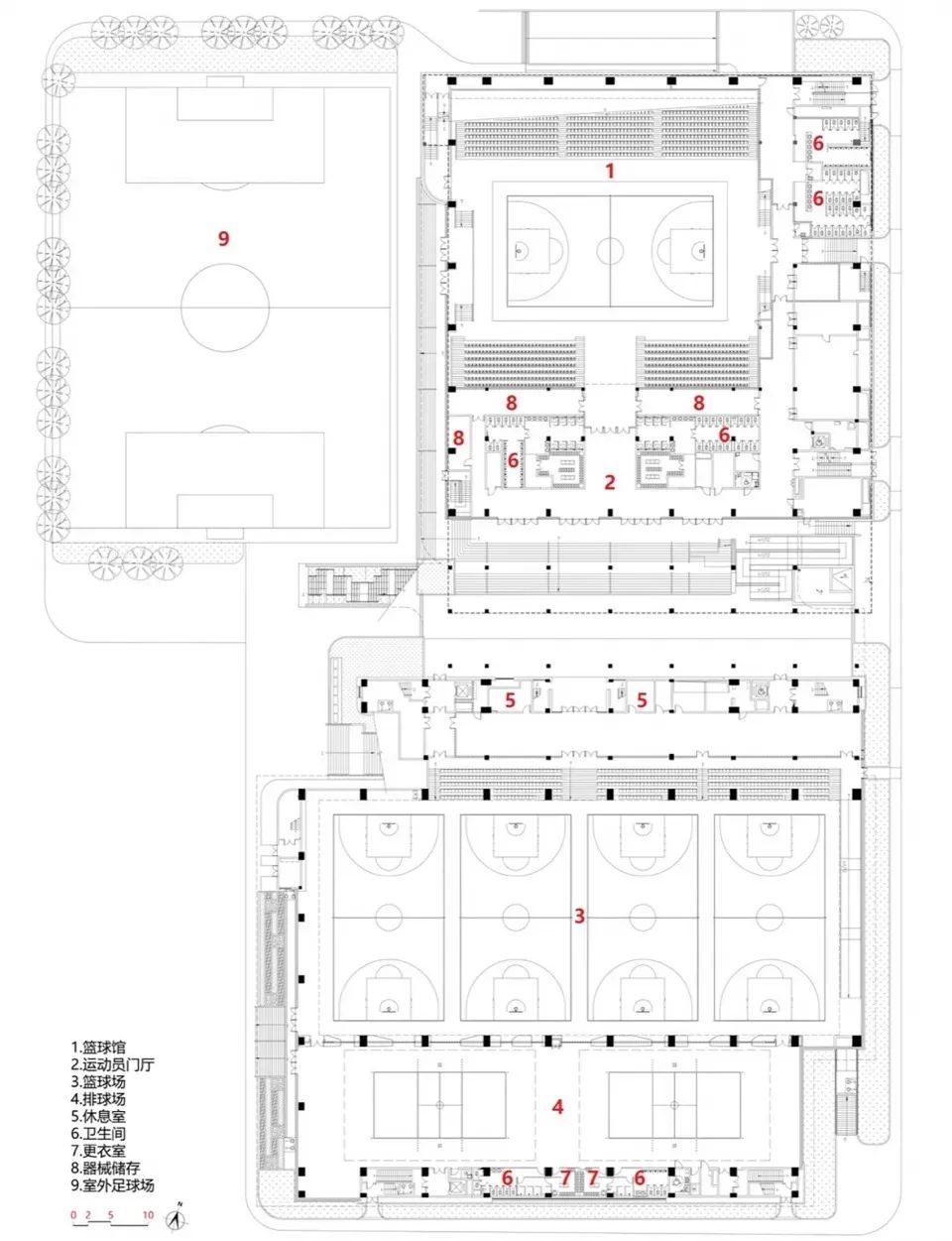

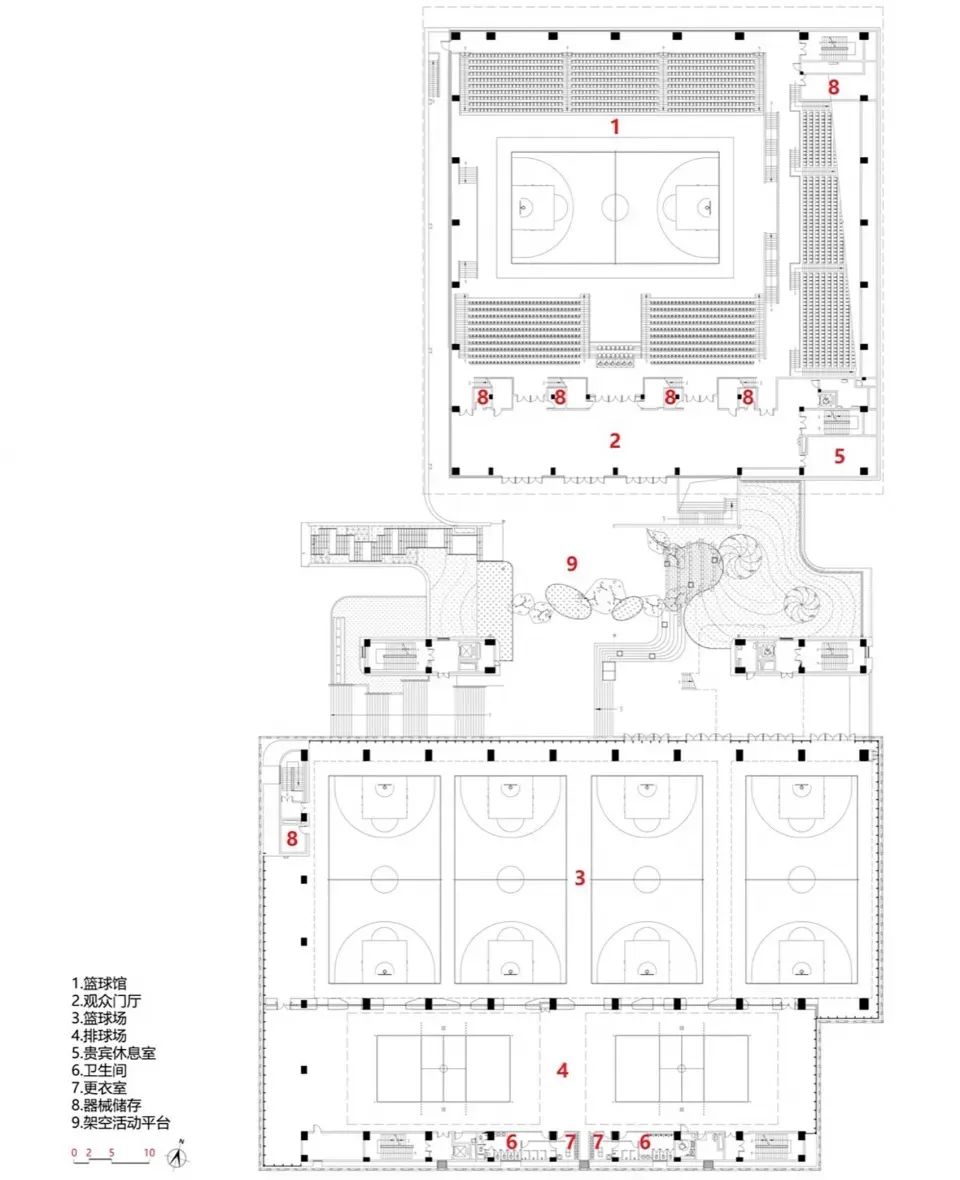

首层平面图 FIRST FLOOR PLAN


二层平面图 SECOND FLOOR PLAN

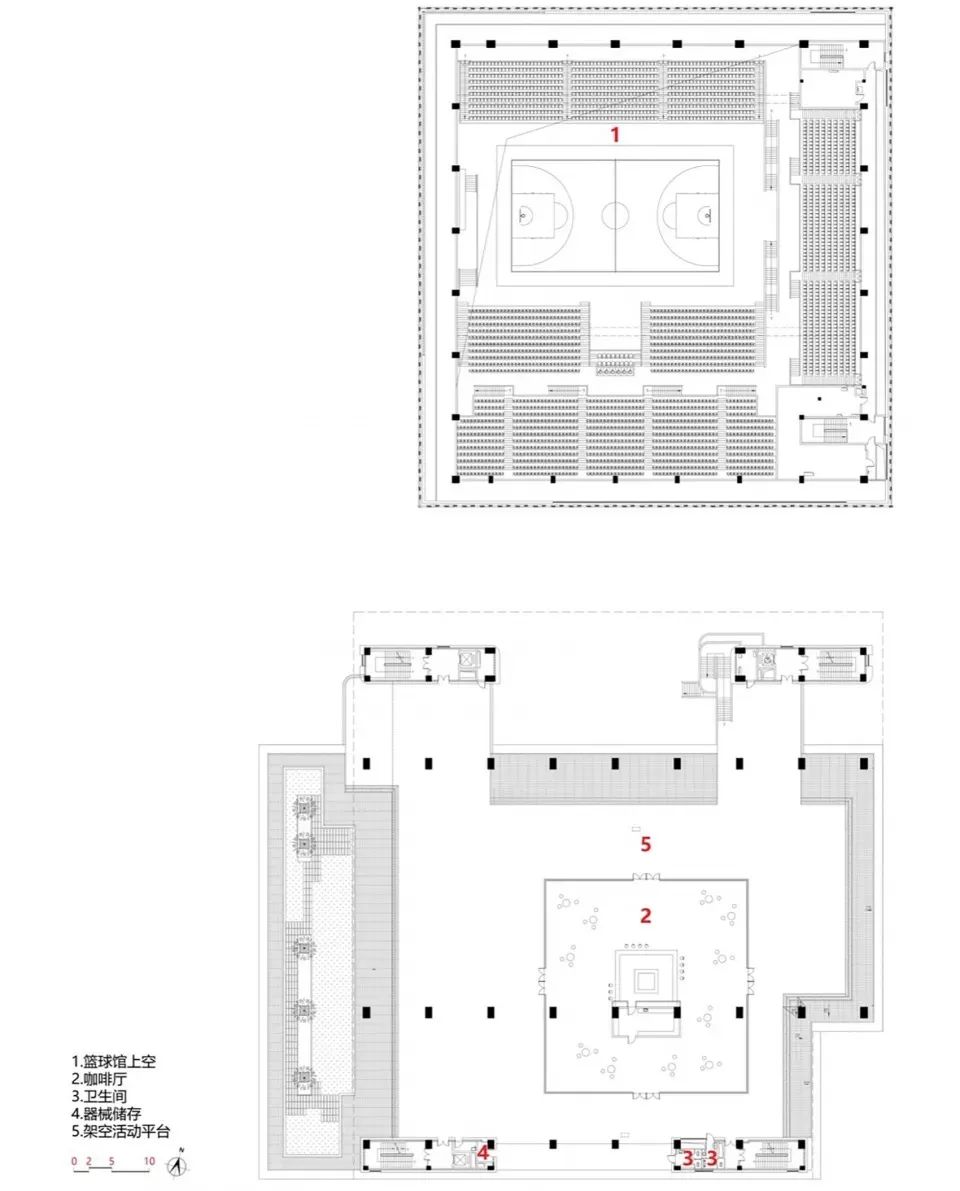

三层平面图 THIRD FLOOR PLAN

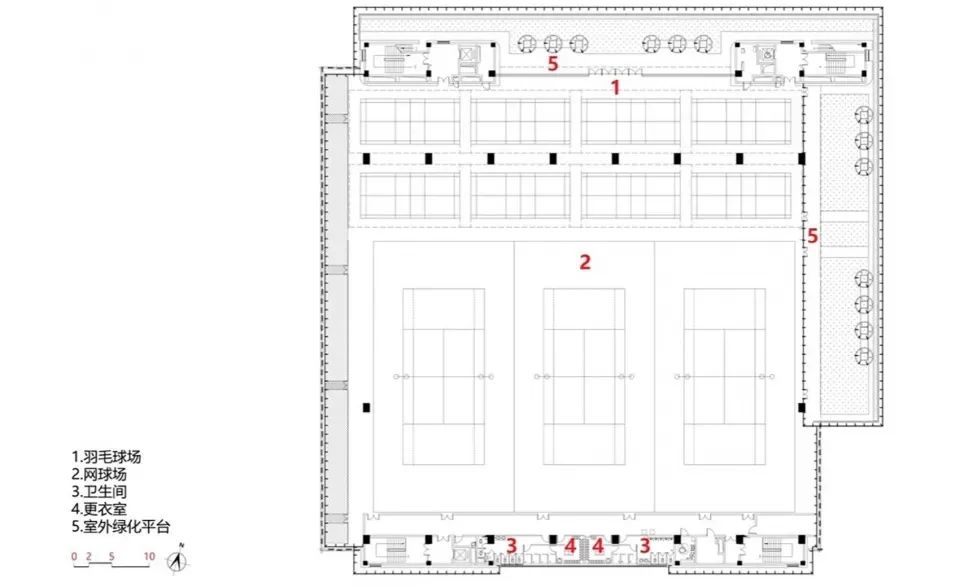

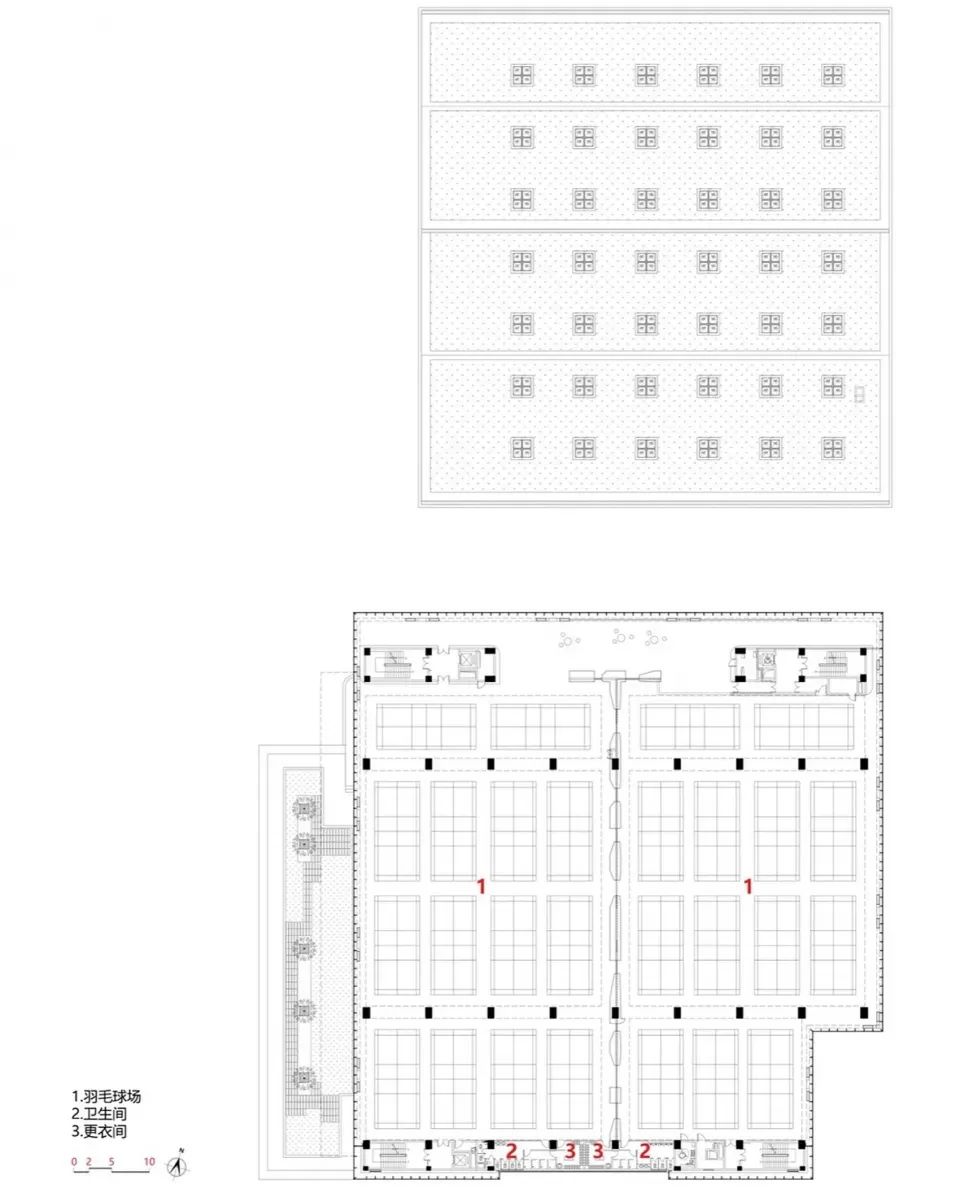

四层平面图 FOURTH FLOOR PLAN

层平面图 FIFTH FLOOR PLAN

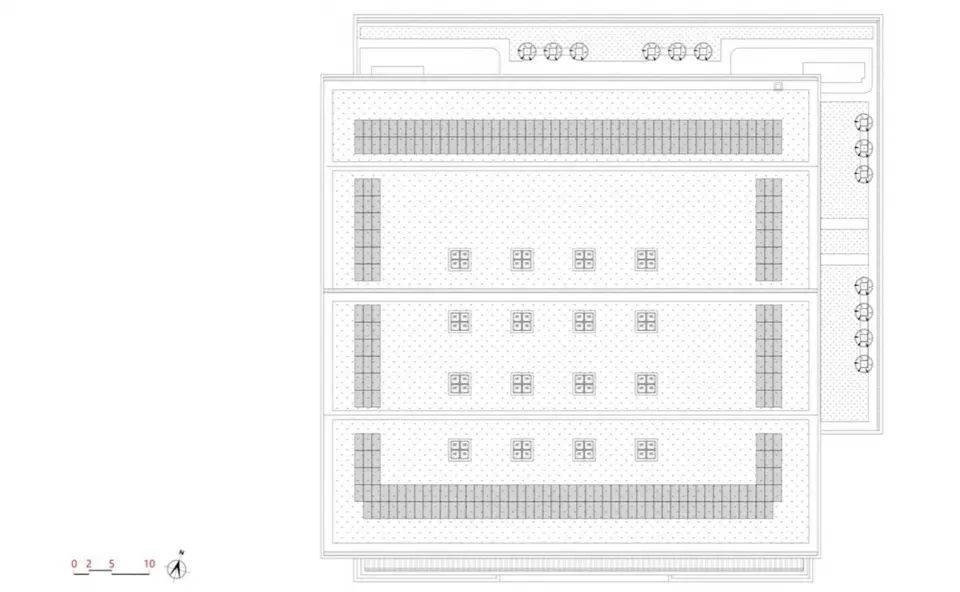

屋顶平面图 ROOF PLAN

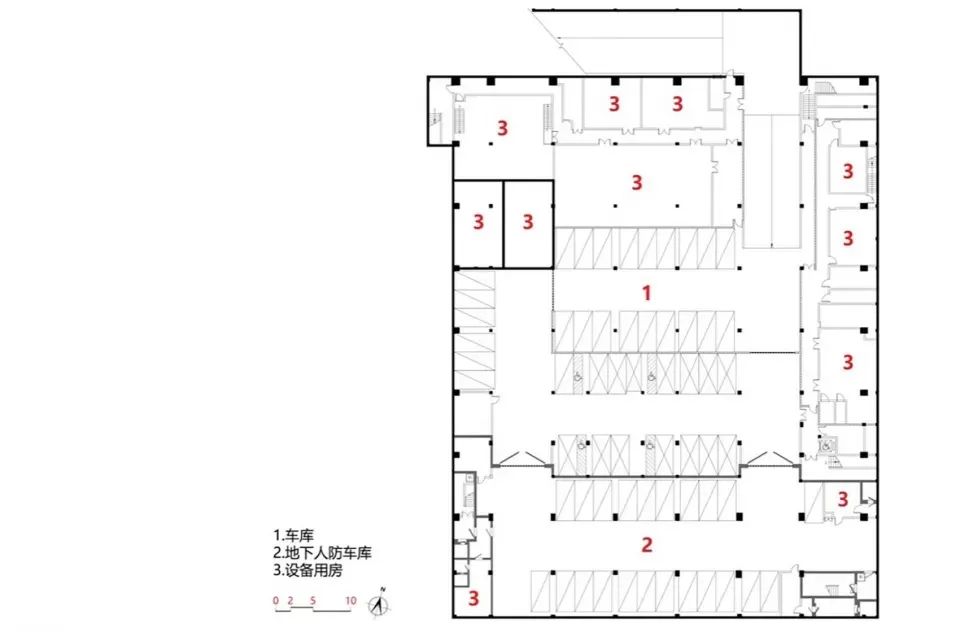

地下层平面图 BASEMENT FLOOR PLAN

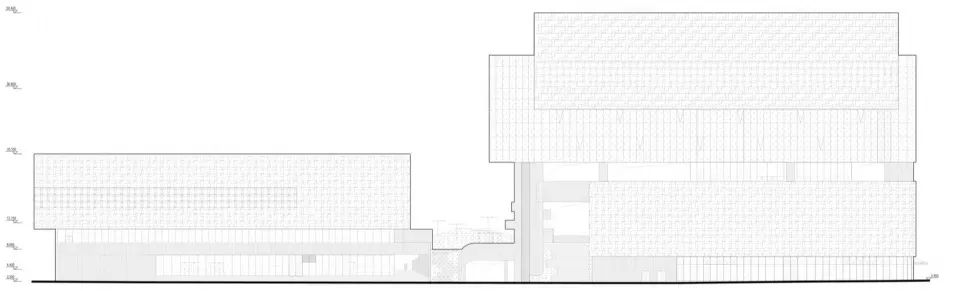

立面图 ELEVATION

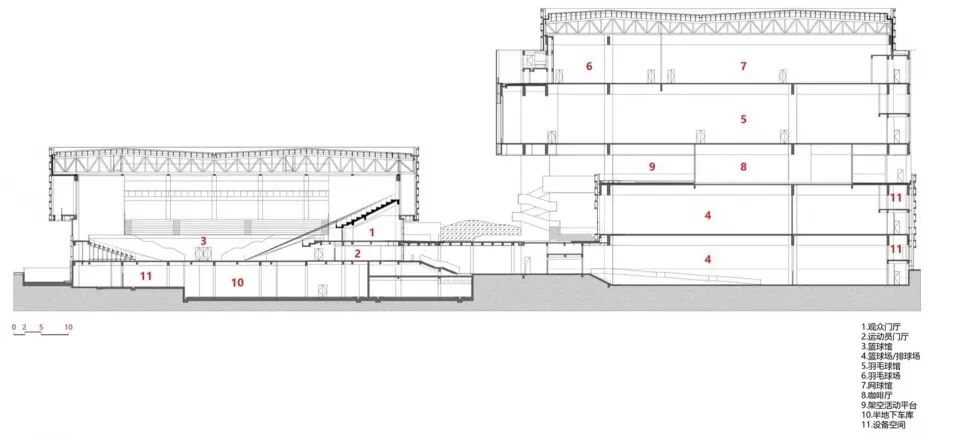

剖面图 SECTION



▎项目档案
项目名称:五邑大学体育馆
项目位置:广东省江门市
总建筑面积:40826.94 ㎡
设计时间2019-2021
竣工时间:2024
设计单位:华南理工大学建筑设计研究院有限公司
项目总负责:何镜堂、何小欣
建筑:林琳、梁艳艳、张瀚、李海泉
景观:晏忠、伍朝辉
结构:孙文波、周伟星、陈汉翔、关裕彤
给排水:陈欣燕、刘莹莹
电气:李国有、陈晓明
智能化:范细妹、黄光伟
暖通:黄璞洁、许伊那
节能:石刚
概算:周华忠、赵少华
摄影:邹林(阿尔法摄影)
