青龙湖瞭望观景亭 | FOG建筑事务所

阅读:3299 2023-06-10

F.O.G. Architecture x 华中科技大学建筑与城市规划学院

「青龙湖水质监测瞭望观景亭位于湖北省当阳市巩河水库一侧的岗地，与自然村相连。项目占地1820平米，建筑面积316平米，是巩河水厂配套的水质监测瞭望和室外景观工程。设计之初，通过与业主充分协商，结合水质监测的功能，在保证水厂运行与管理安全性的基础上，打开围墙，将部分室外区域转变为公共景观，并借由观景亭为村民提供农歇之处。」

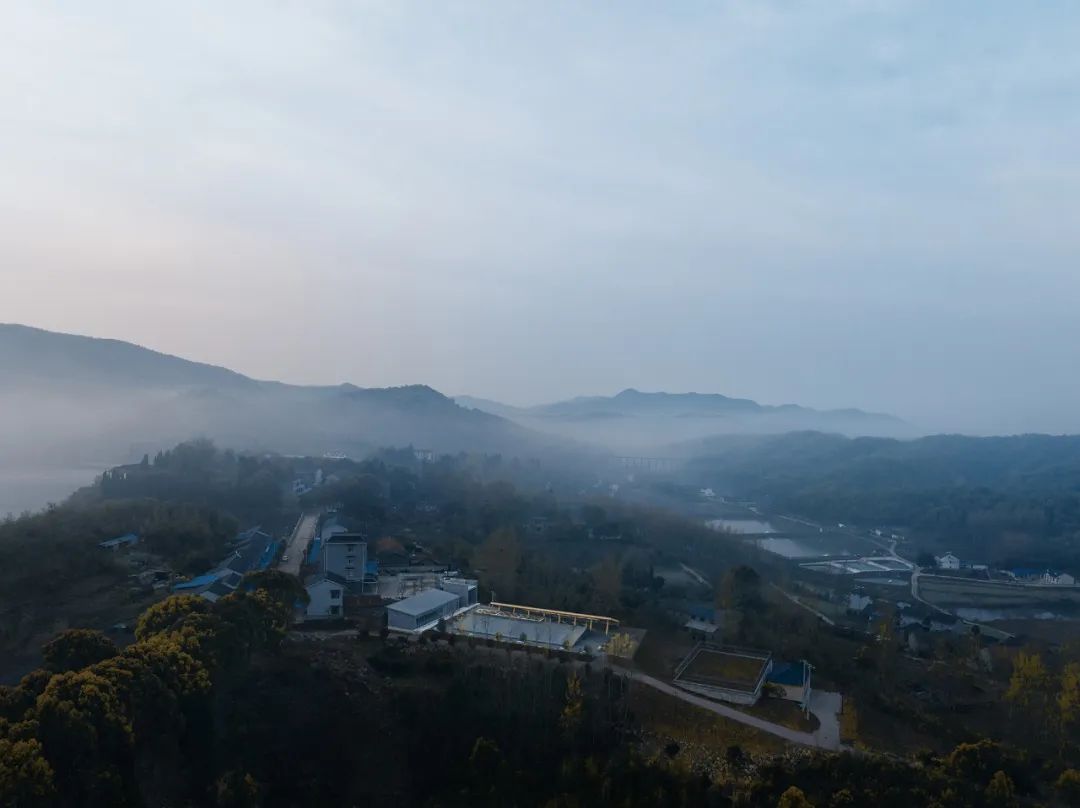

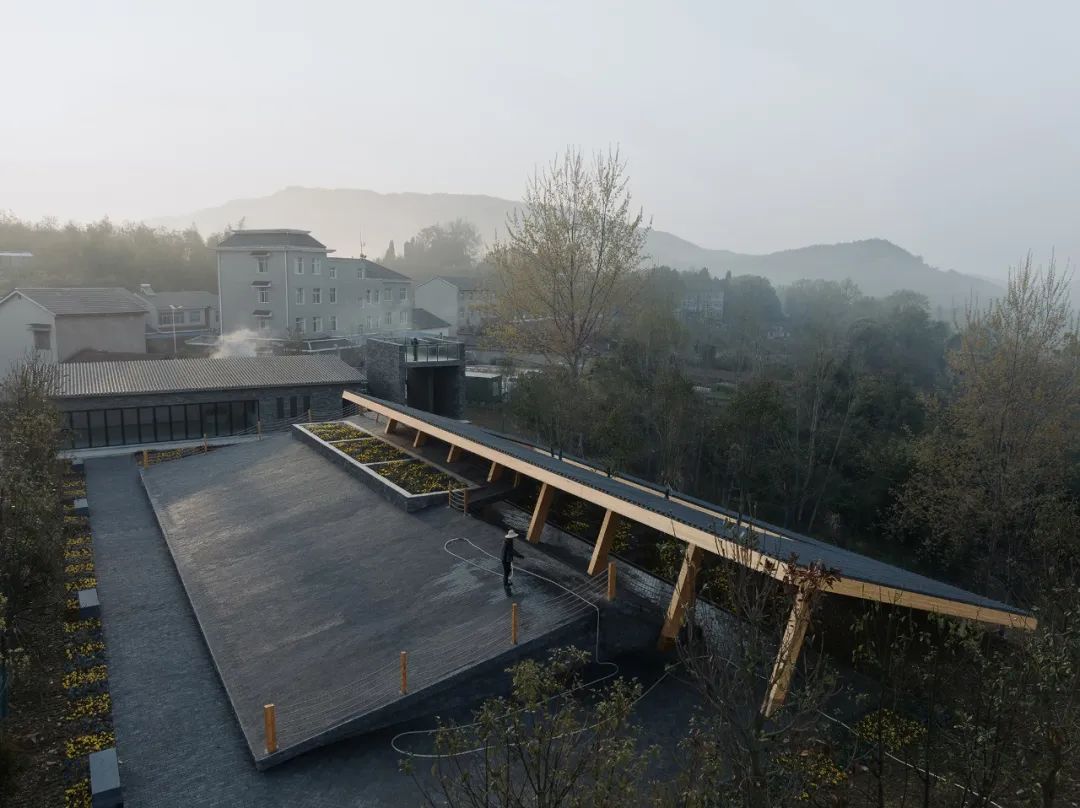

烟雾缭绕中的观景亭鸟瞰图Aerial view

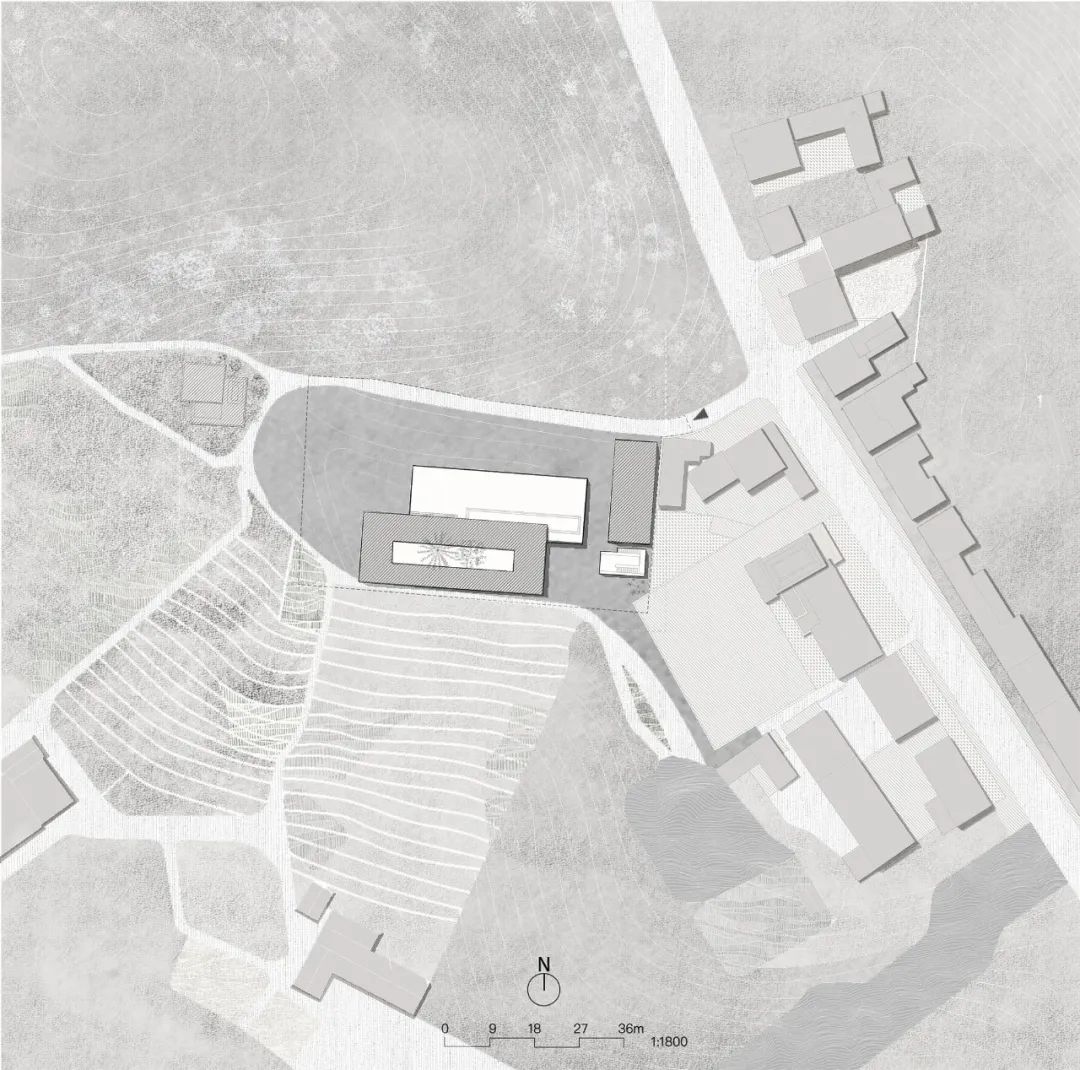

项目总图Master plan

# 观景亭空间意向的解构

Reconfiguring the Spatial Typology of the Pavilion

项目所处的巩河村村民有在自家门前扩建的习惯，每户门前的蓝色彩钢屋面不分你我，彼此相连，在连续的屋檐下，村民或独坐、或三五成群闲聊、或打两圈桥牌。在前期的调研过程中我们发现，村民在农闲时并不存在统一的活动，而是指向了“停”这一行为。通过观察，并与村民协商后，我们将场地内构筑物的功能确定为停歇、观景之用。

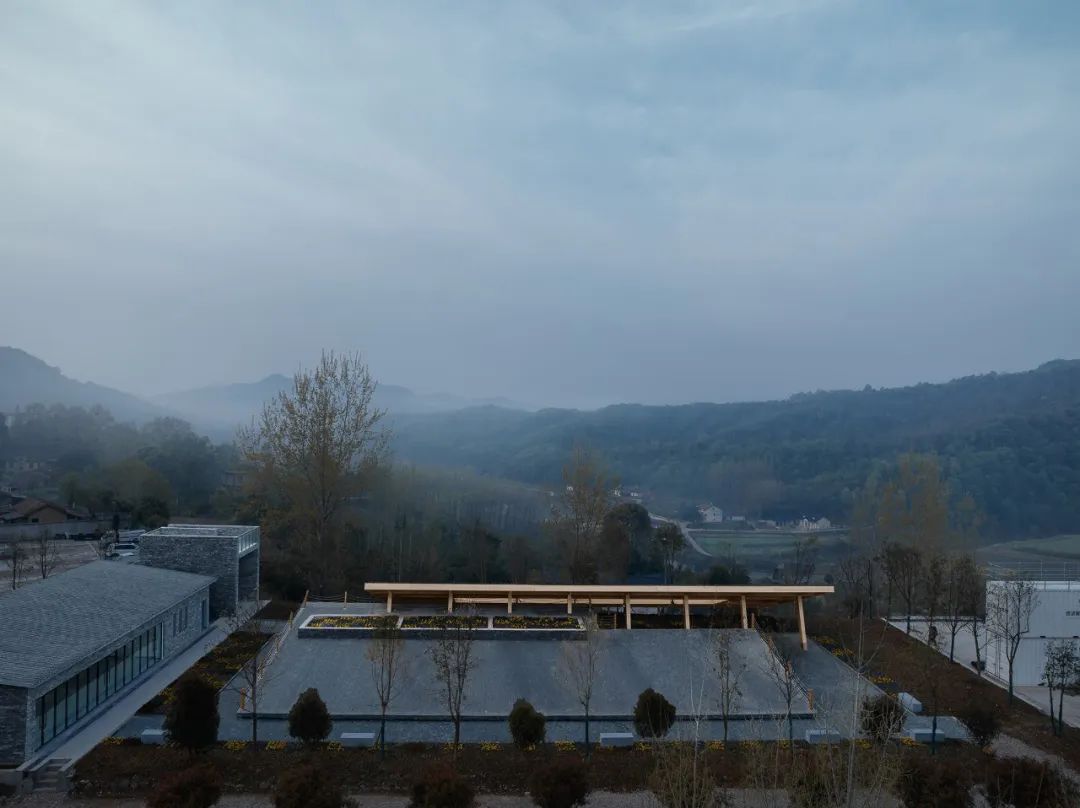

从村民家中看到的观景亭瞭望台

Pavilion view seen from a villager's home

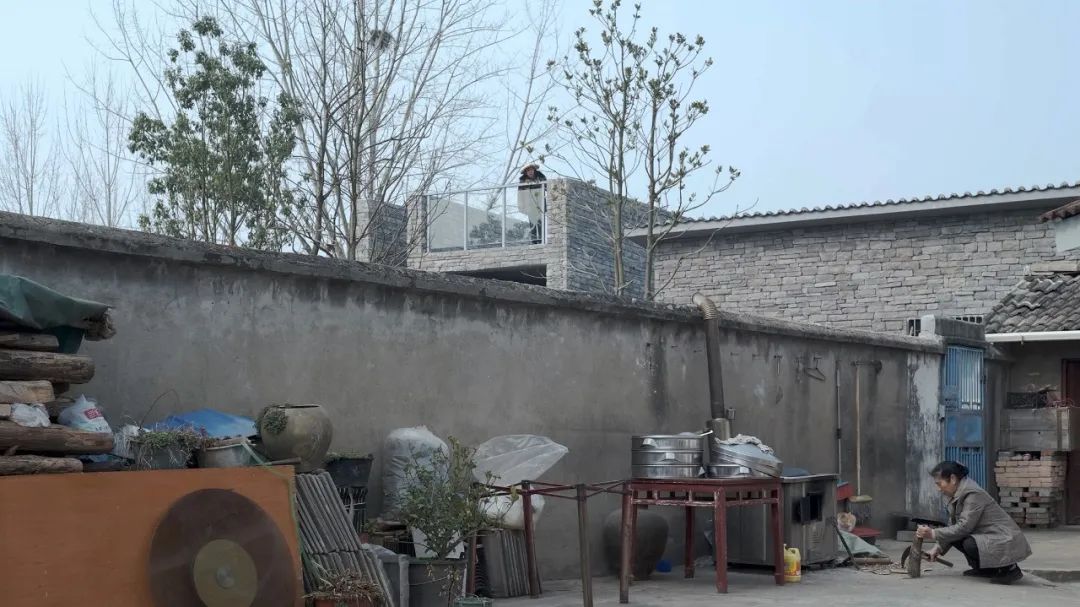

透过村民家看到的观景瞭望台

Pavilion view seen from a villager's courtyard

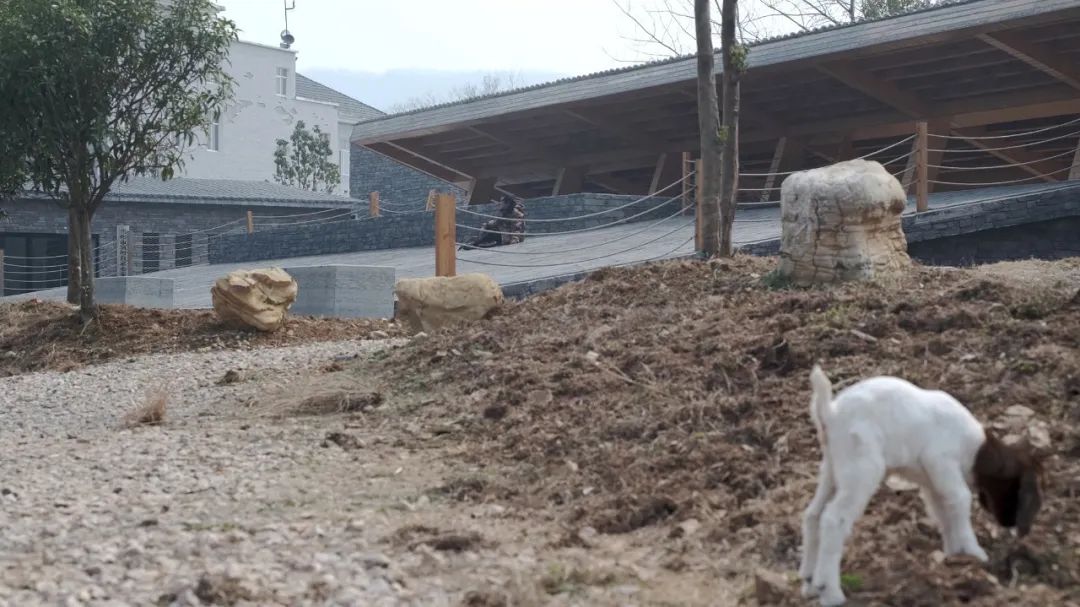

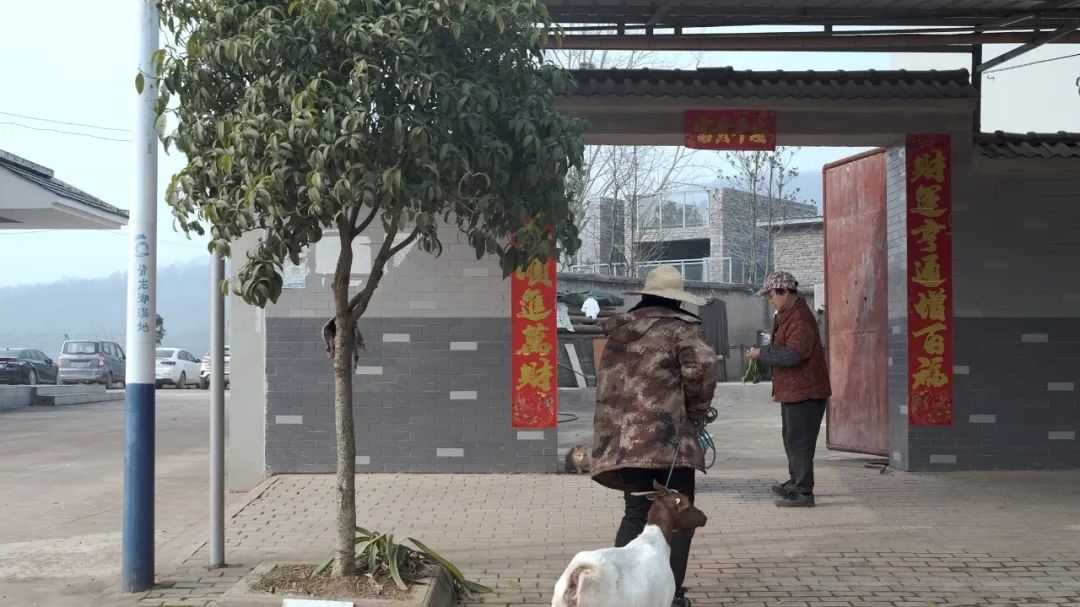

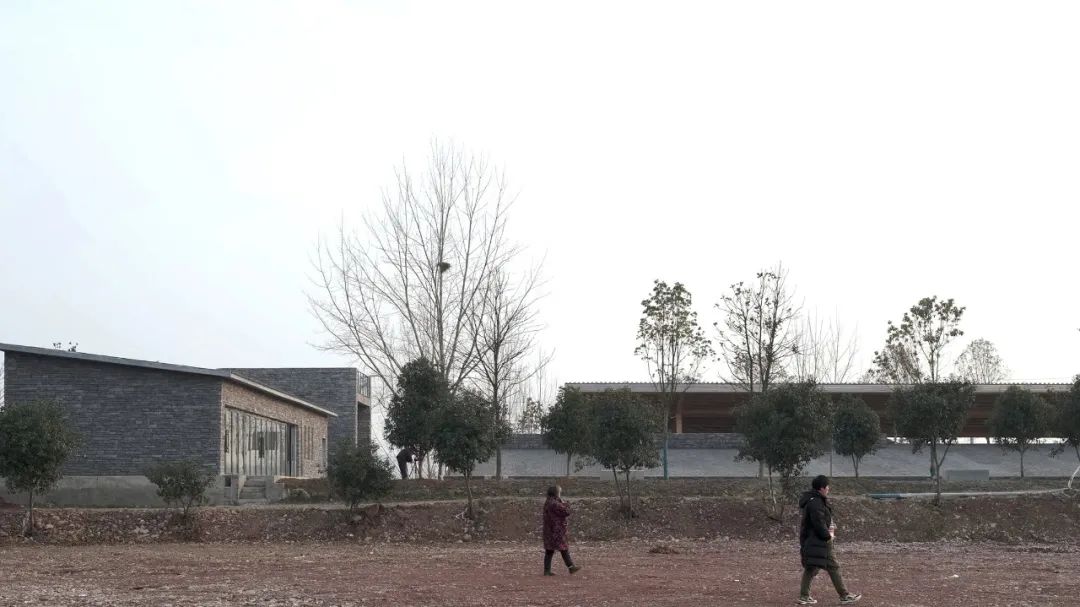

在观景亭前散步的村民

villagers walking in front of the pavilion

与此同时，由于毗邻青龙湖国家湿地公园，每逢节假日不少游客会途径巩河村，位于村尾处的场地可以俯瞰山下风景与农田景观。为了同时满足游客与本地村民的需求，如何在实现观景亭功能的同时，通过空间营造增加趣味性成为了本设计的起点。

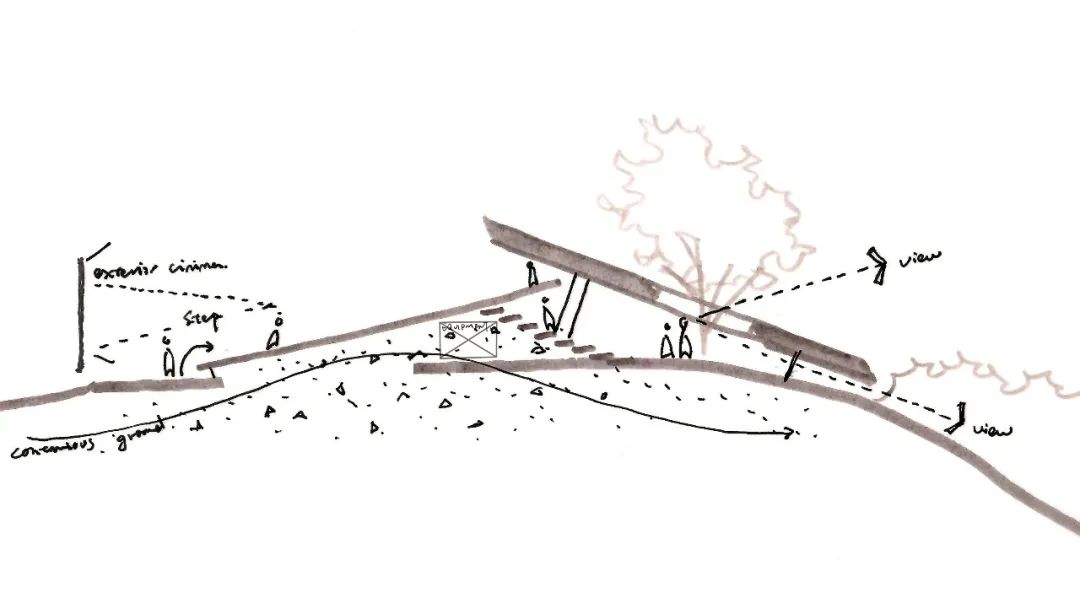

设计草图concept sketch

“亭者，停也”，作为驻足停歇的空间节点，本设计将“亭”解构为“屋盖”与“台基”两个构造元素。“屋盖”顺应陡坡地形朝南倾斜，形成可停歇的风雨廊；“台基”朝北倾斜，与入口广场相连，成为可以登高望远的观景台。借助与场地呼应的“屋盖”与“台基”，设计提供了一动一静、一快一慢两种截然不同，却又相映成趣的观景体验。

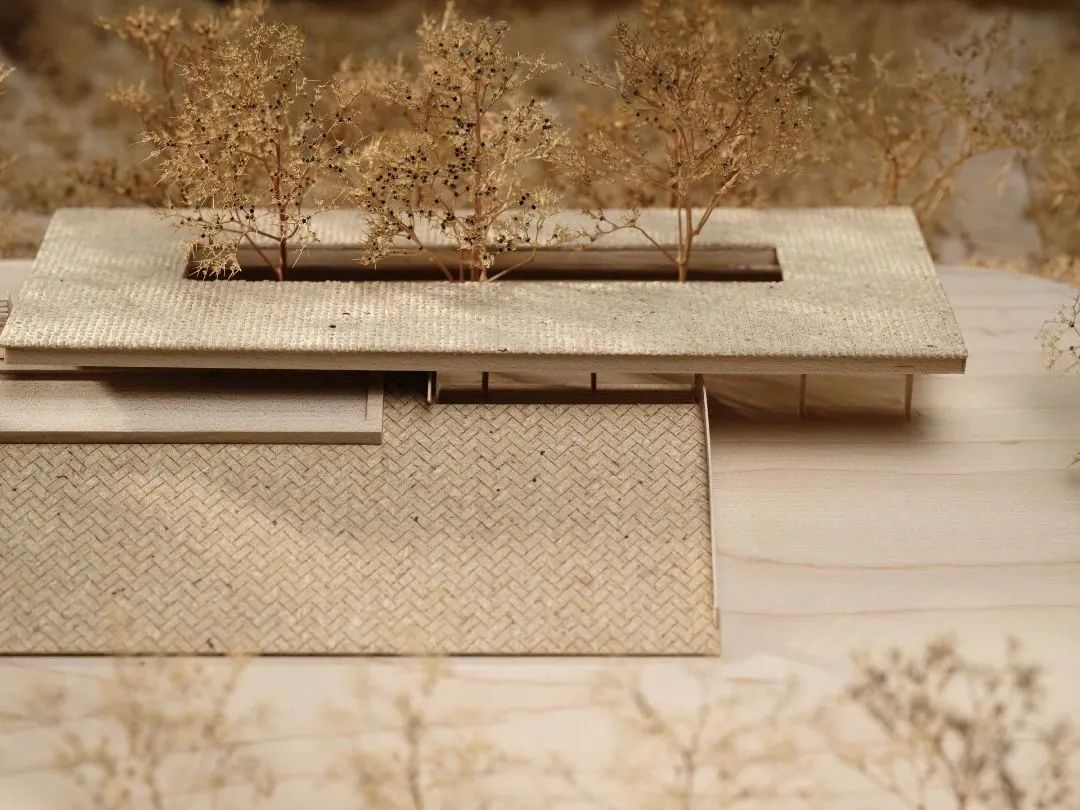

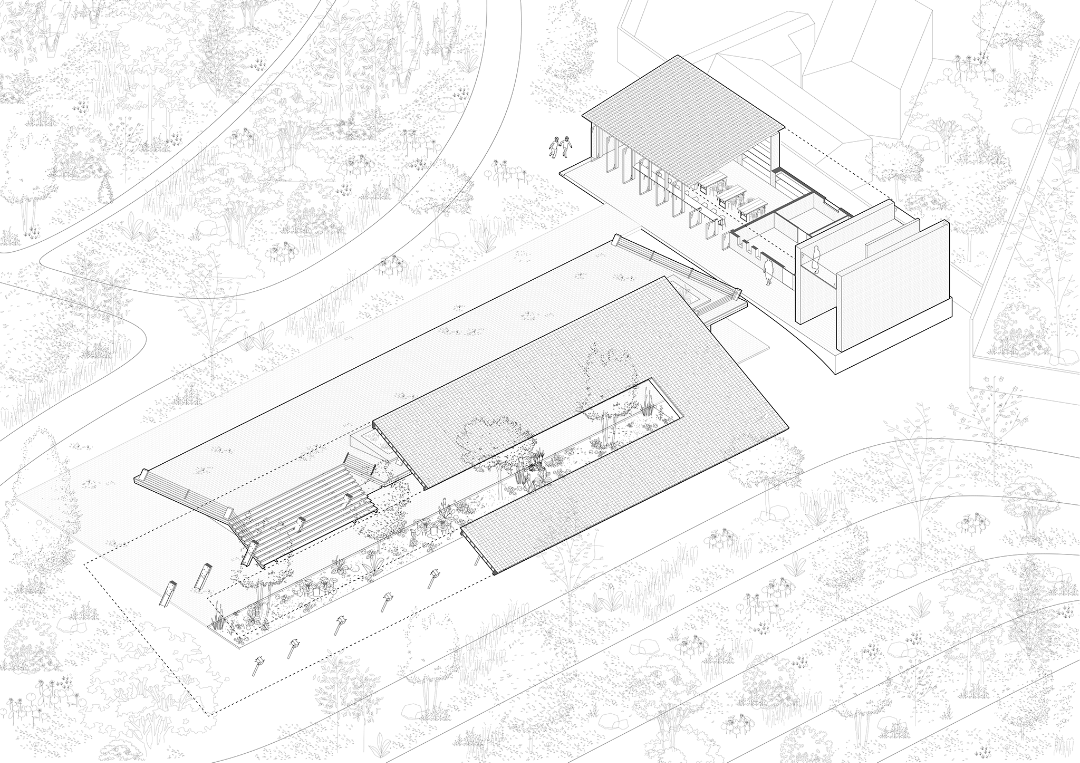

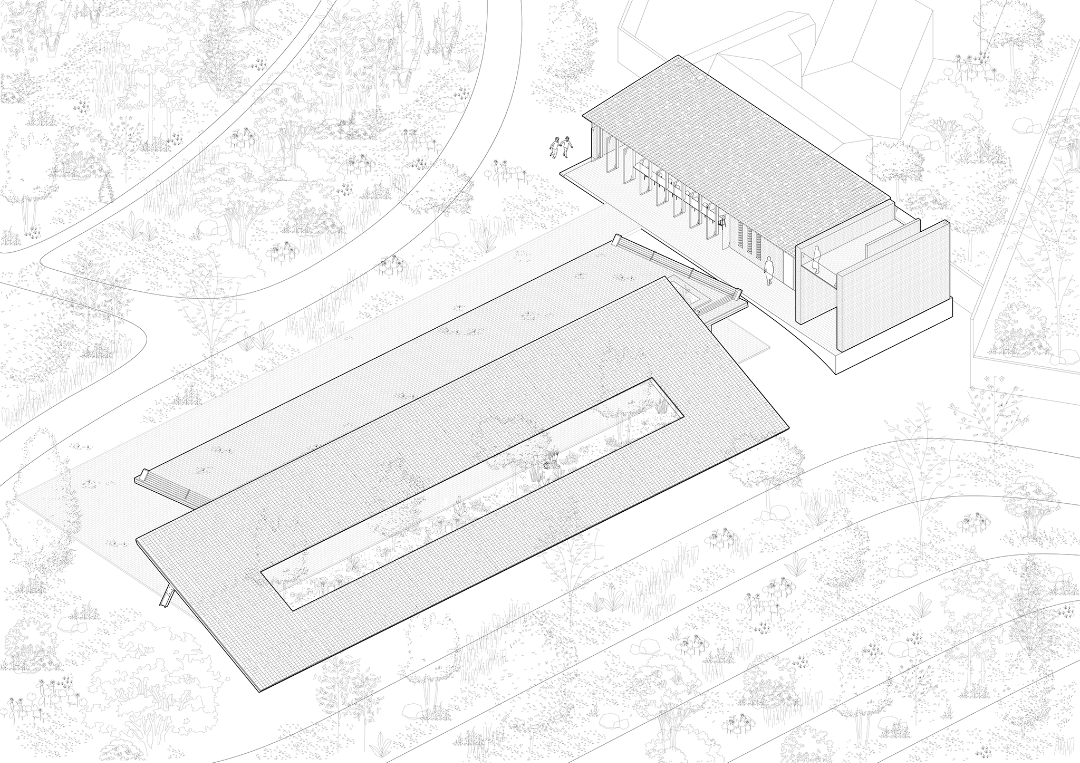

拆解为屋盖与台基的观景亭

pavilion breaks down into roof and podium

东西方向错开的“屋盖”与“台基”

roof and podium elemets

在平面设计上，主入口位于场地北侧，通过入口广场与村内道路相连，场地内通过“屋盖”与“台基”在东西方向的“错位”形成了内部流线。场地东侧设有水质监测室和管理人员用房，东南角设有瞭望台，可从高处俯瞰整个自然村落。

# 结构设计

Structural Design

基于新建构筑物与自然环境的关系，着手结构的思考。设计之初发现无论如何消解体量，作为人造物的观景亭依然与场地存在矛盾，与其被动适应，不如尝试利用拆解后的不同空间元素重构与环境之间的关系，通过新的场地关系来触发并引导场地内的活动。

为了强调“大屋顶”和其所指向的“停留”行为，采用了钢木结构，以木结构为主的构造体系可以强化屋顶的体积感。与此同时，为了在凸显体积感的同时不至过于“压抑”， 35米长的连续屋面中部设置了20米长的“天井”，在保留场地内原有的树木的同时增加采光。倾斜构造物的竖向结构，进一步减弱由屋顶“过长”带来的“笨重感”。南侧檐口向上抬升，与地面相距50cm，从而凸显屋面整体轮廓线，并使屋面“漂浮”在场地上。

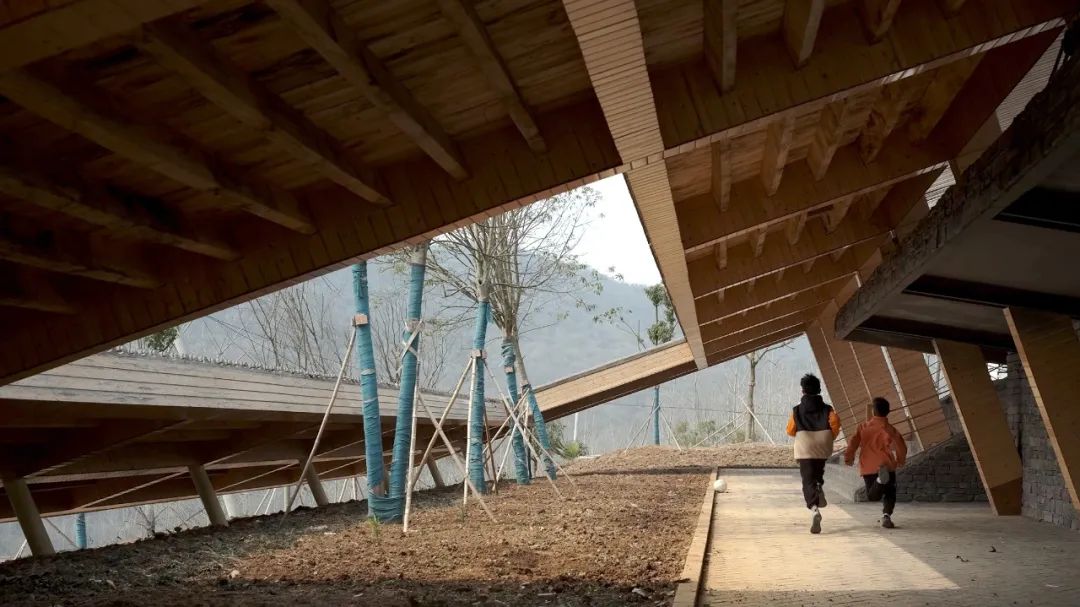

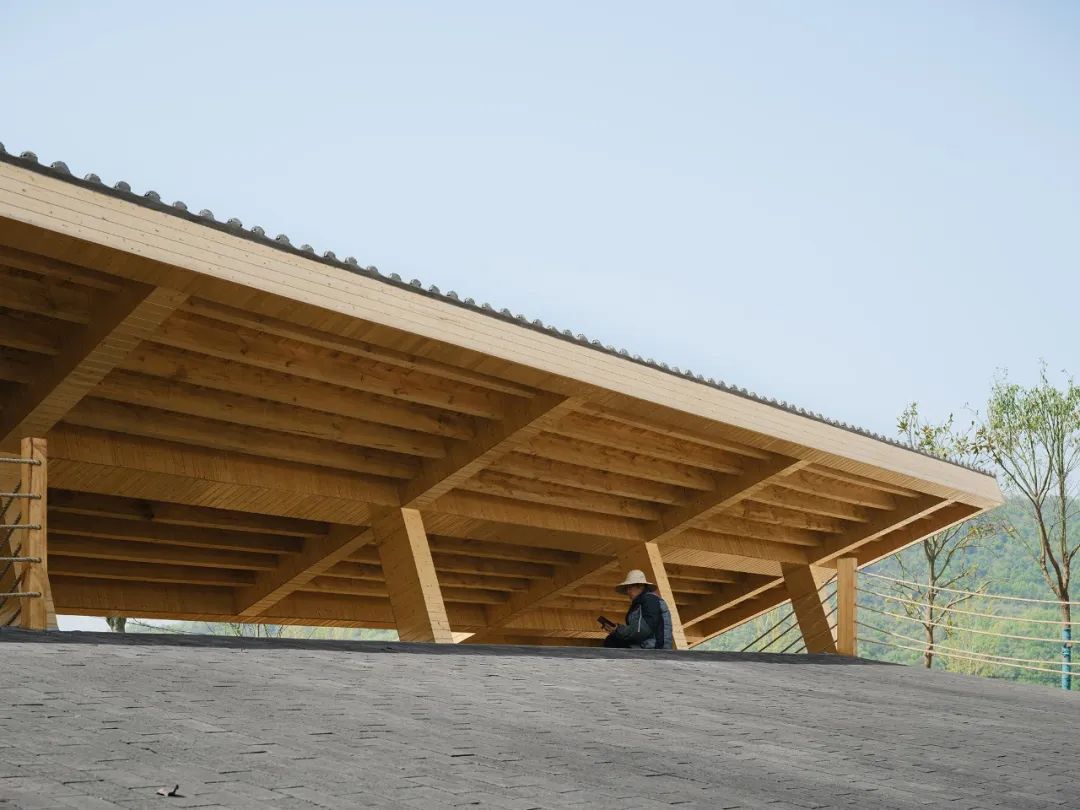

在屋盖下赛跑的孩子

kids running under the roof

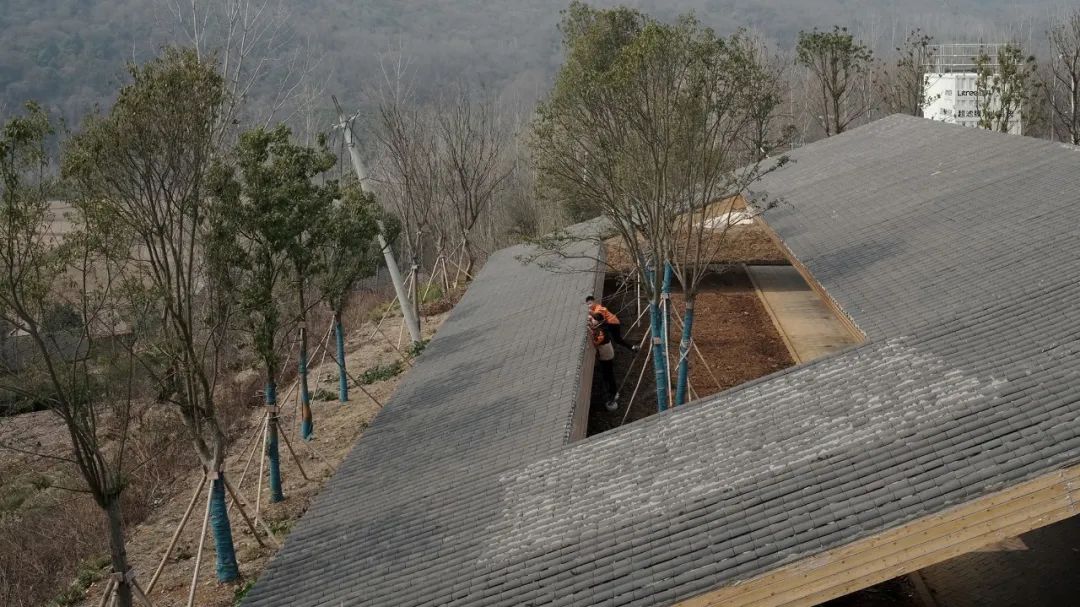

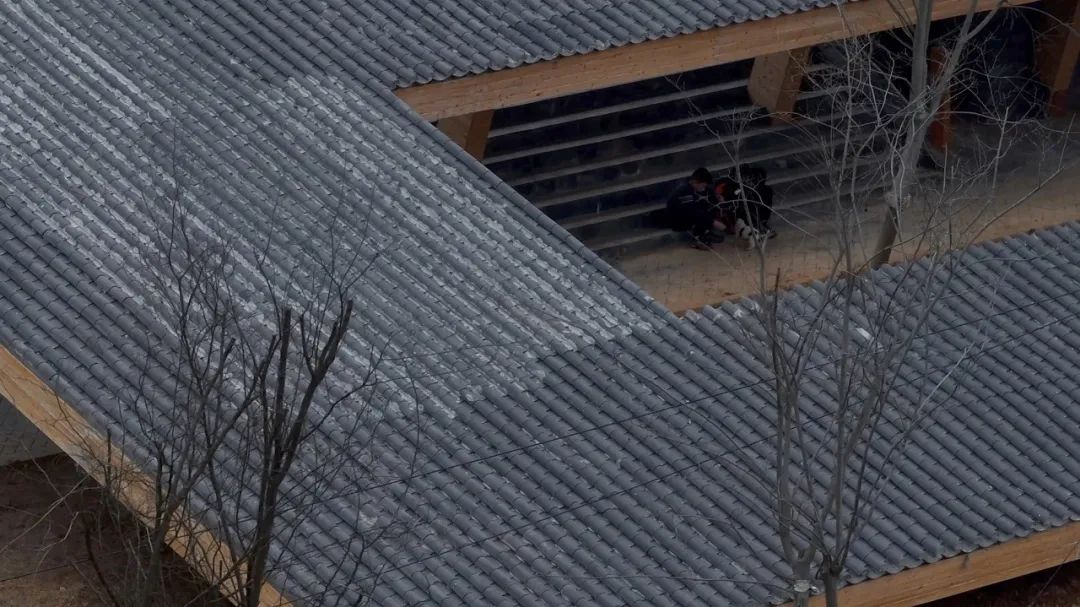

透过天井眺望的孩子

kids looking through the roof openning

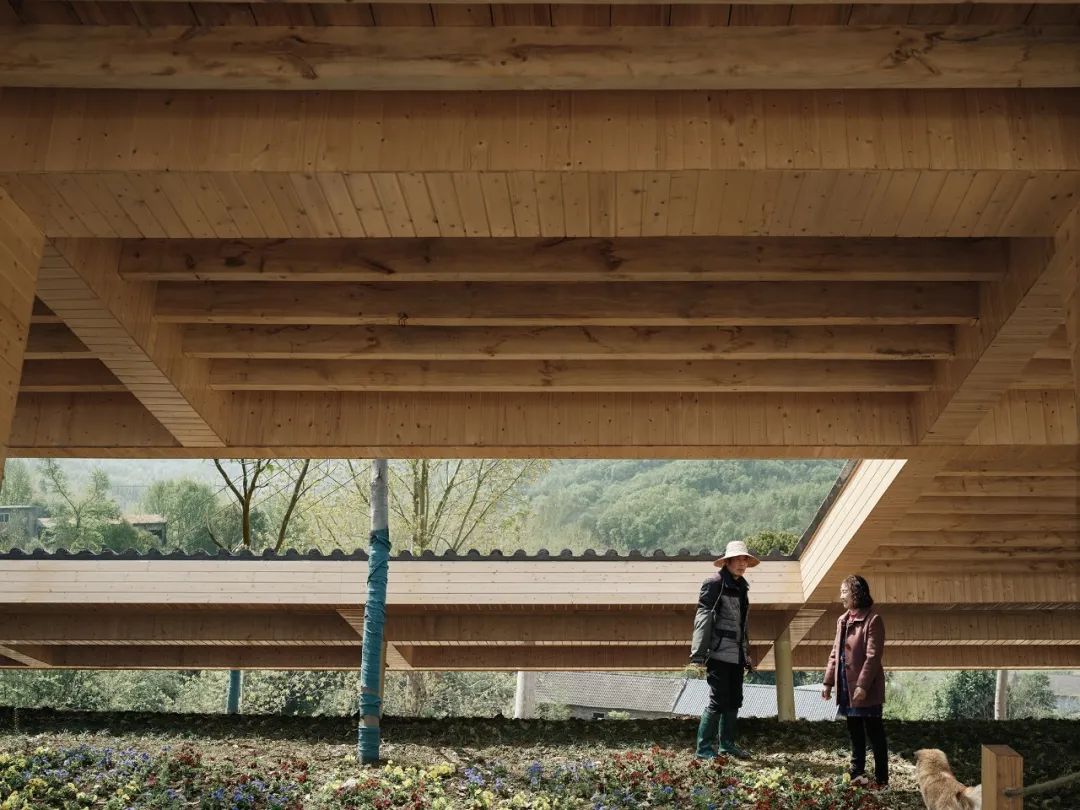

在屋盖下聊天的孩子

kids sitting under the roof

为了强调“坡道”及其所指向的“登高”行为，北侧的坡道采取了与架空屋顶完全不同的结构策略。从地面直接叠砌下埋基础产生的土与石料，从而在实现场地内土方平衡的同时，使坡道成为地面的延续。增加“土坡”南侧挡土墙的高度，使其高于地面42cm，在形成花坛的同时，挡土墙顶部也成为可以休息的座椅。选择砖石为主要材料，进一步强化砌筑所产生的重量感。

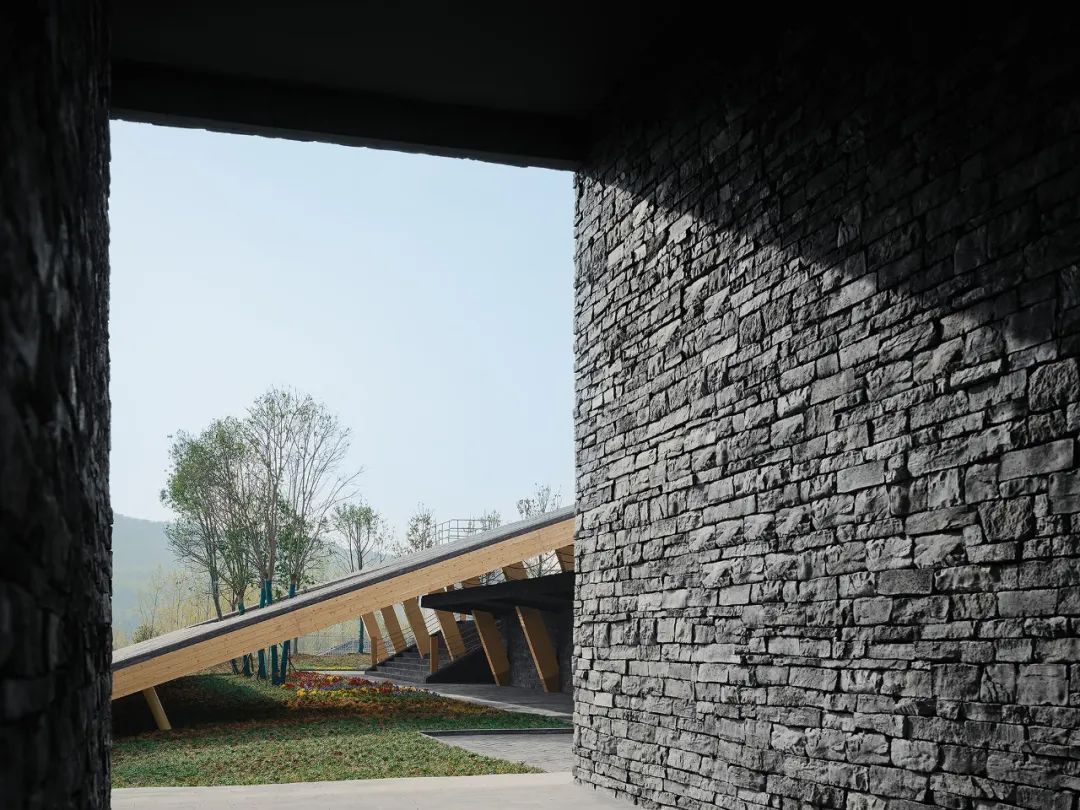

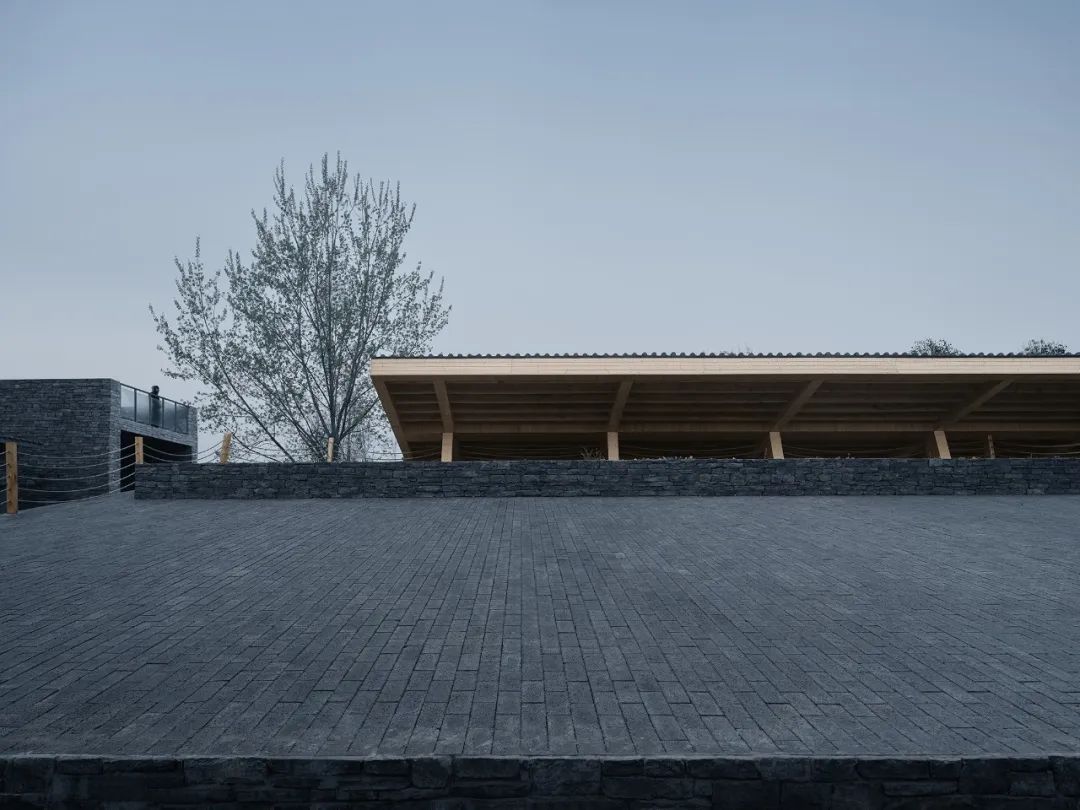

大“坡道”upwards ramp

在大“坡道”上休憩的村民

villager resting on the ramp

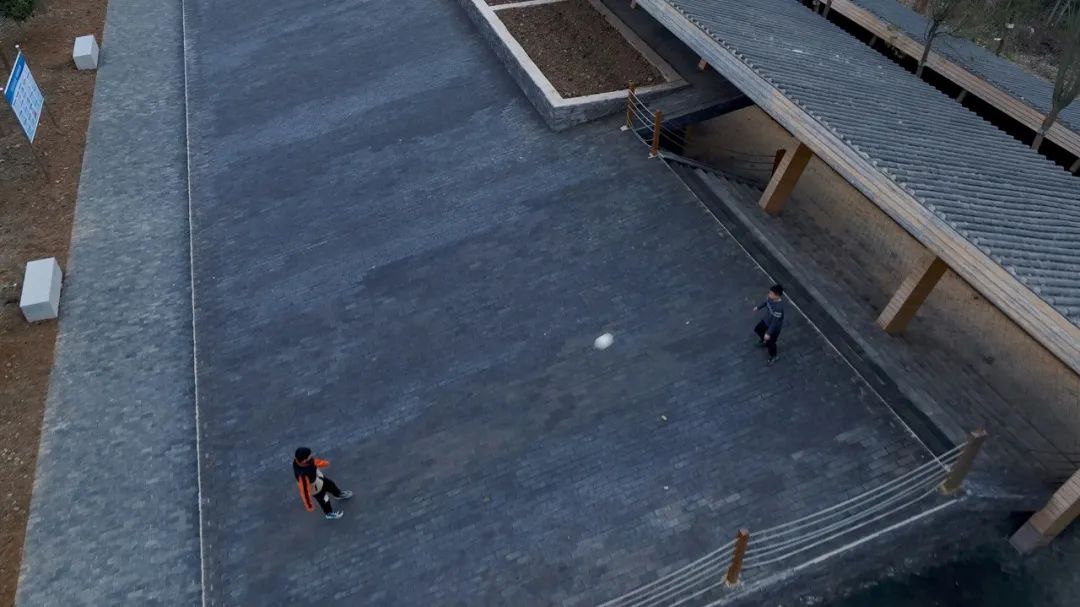

在大“坡道”上踢球的孩子

kids playing football on the ramp

在明确了结构之后，我们并没有在屋顶下与坡道上设置任何室外家具，希望通过结构形态引导村民和游客自发地使用空间。

# 与村民的“设计对话”

Engaging in Dialogue with Villagers

在设计与施工的过程中，村民也通过自己的方式参与到设计和施工的过程中，并发生了不少“趣事”。

被木夹板包裹的钢结构屋顶

steel structure wrapped in timber plywood

“趣事”之一有关项目的钢结构。设计之初，我们选择了将所有结构外露从而强调空间的建构特征。然而在项目接近完工时，所有外露的钢柱都被工人用木工板包裹起来。在了解原因后得知，裸露的钢结构在村民看来“不接地气”，村民根据现场自己进行了设计，并在柱脚处采用了深色的木工板进行了“拼色”，从而增加细节。另一件“趣事”也与村民自发的设计相关。由于场地北侧入口紧邻村民自宅的后院，设计之初入口仅设一条2m宽的道路与外相连。项目完工后，村民拿掉院墙，栽种了树木，形成了场地新的入口景观。在后续使用的过程中，我们发现类似的“趣事”也在不断发生。村民通过自己对于景亭结构的理解，自发的对空间进行改造。
