无锡(国家)软件园五期项目绿色低碳设计 | 八局设计
阅读:1707 2023-11-09

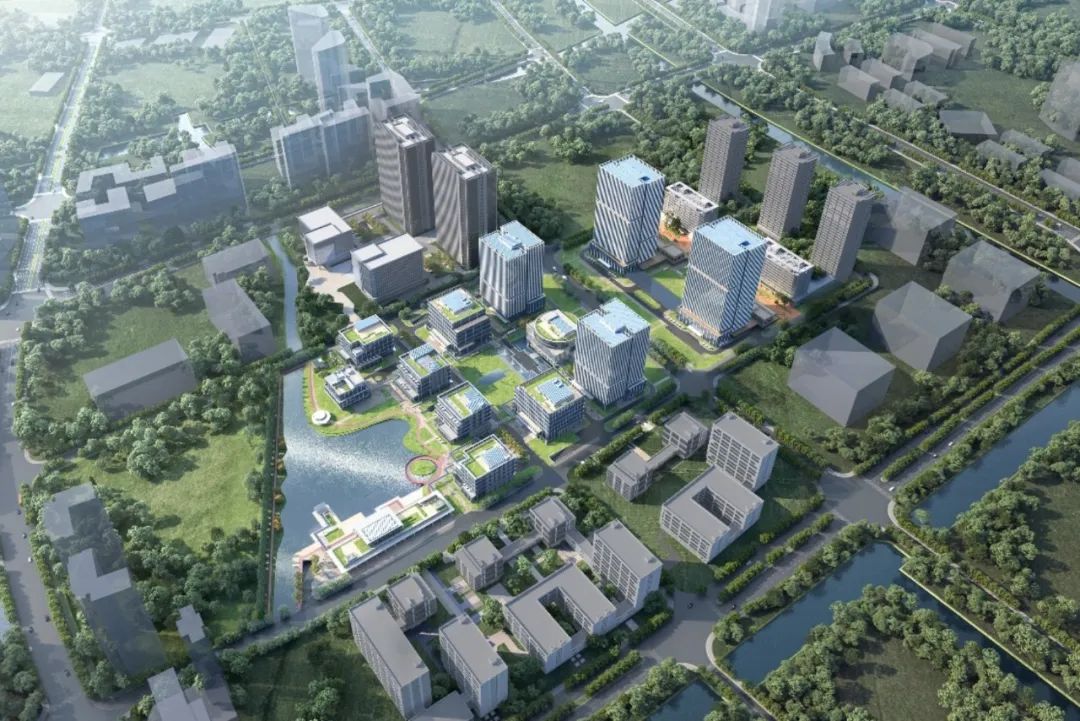

无锡(国家)软件园五期项目是中建八局上海公司自主设计和施工的EPC项目,主要包括11栋办公及配套建筑。项目基于“一轴、双塔、一园、十院、一湖”的设计理念,通过合理的空间体系规划,实现从软件园到软件生态圈的跃升。




项目概况

PART 1

无锡(国家)软件园五期项目位于无锡市新吴区,场地总用地面积为7.79万平米,总建筑面积23.08万平米,其中地上建筑面积11.12万平米,地下建筑面积11.95万平米。绿地率26.25%,容积率1.74,建筑密度 26%。

项目整体按照《绿色建筑评价标准》GB50378-2019和《江苏省绿色建筑设计标准》DB32/3962-2020的绿建三星级要求进行设计,相比参照建筑,每年可节约用电量约250万度,节约燃气约40万立方,相当于节约二氧化碳排放约2800吨,旨在打造无锡当地高品质绿色低碳的办公园区示范项目。




绿色低碳技术介绍

PART 2

本项目根据安全耐久、健康舒适、生活便利、资源节约和环境宜居的绿色建筑评价体系要求,遵循以人为本、因地制宜、提质增效、技术创新等原则,基于建筑功能特性、无锡市气候特点和碳达峰行动要求,采用各项亮点绿色低碳技术。

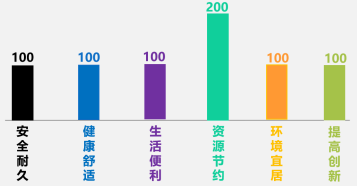

▲绿色建筑评分体系




被动式技术降低建筑负荷需求

PART 3

1

//  建筑性能导向的被动节能技术应用

本项目对场地建筑空间分布、建筑朝向及窗墙比等进行设计优化,保证场地良好的风环境、热环境。优化建筑进深和室内空间布局,合理设置各朝向幕墙可开启面积比,结合场地景观均匀布置导光筒,实现建筑室内和地下空间充分利用自然通风和自然采光,有效使用自然资源。

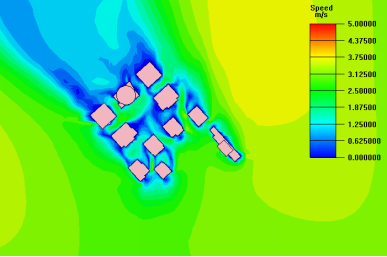

▲距地1.5 m高度处场地风速云图

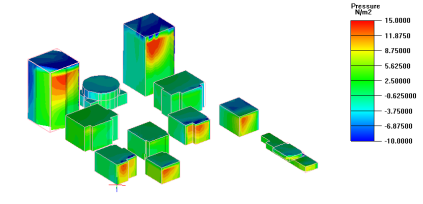

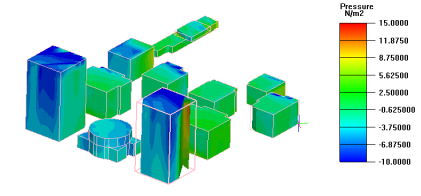

建筑迎风侧表面风压图(过渡季)

建筑背风侧表面风压图(过渡季)

自然采光照度达标小时数分布图

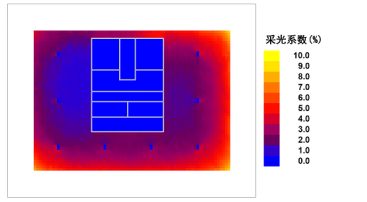

采光系数分布图(内区)

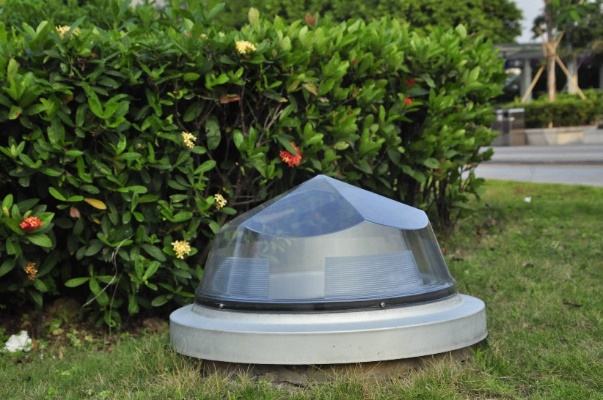

▲导光筒设计示意

2

// 高效保温的围护结构体系

本项目采用高性能围护结构,外墙岩棉保温和屋顶XPS保温材料均采用加厚设计,玻璃幕墙采用断桥铝合金三玻两腔组合窗。围护结构冷热负荷比现行国家建筑节能标准降低15%以上,建筑节能率达72%以上。

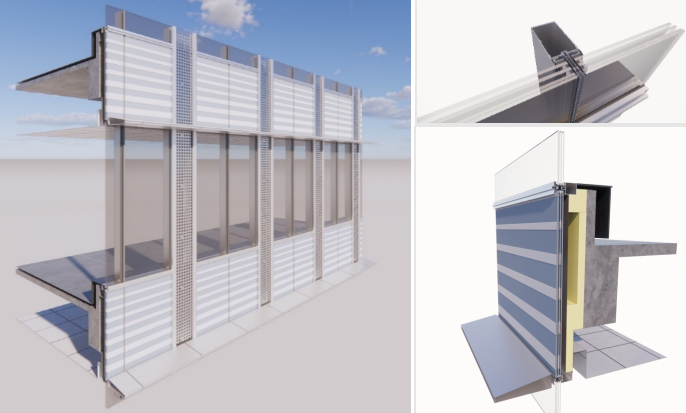

▲玻璃幕墙构造示意

玻璃幕墙明框横梁

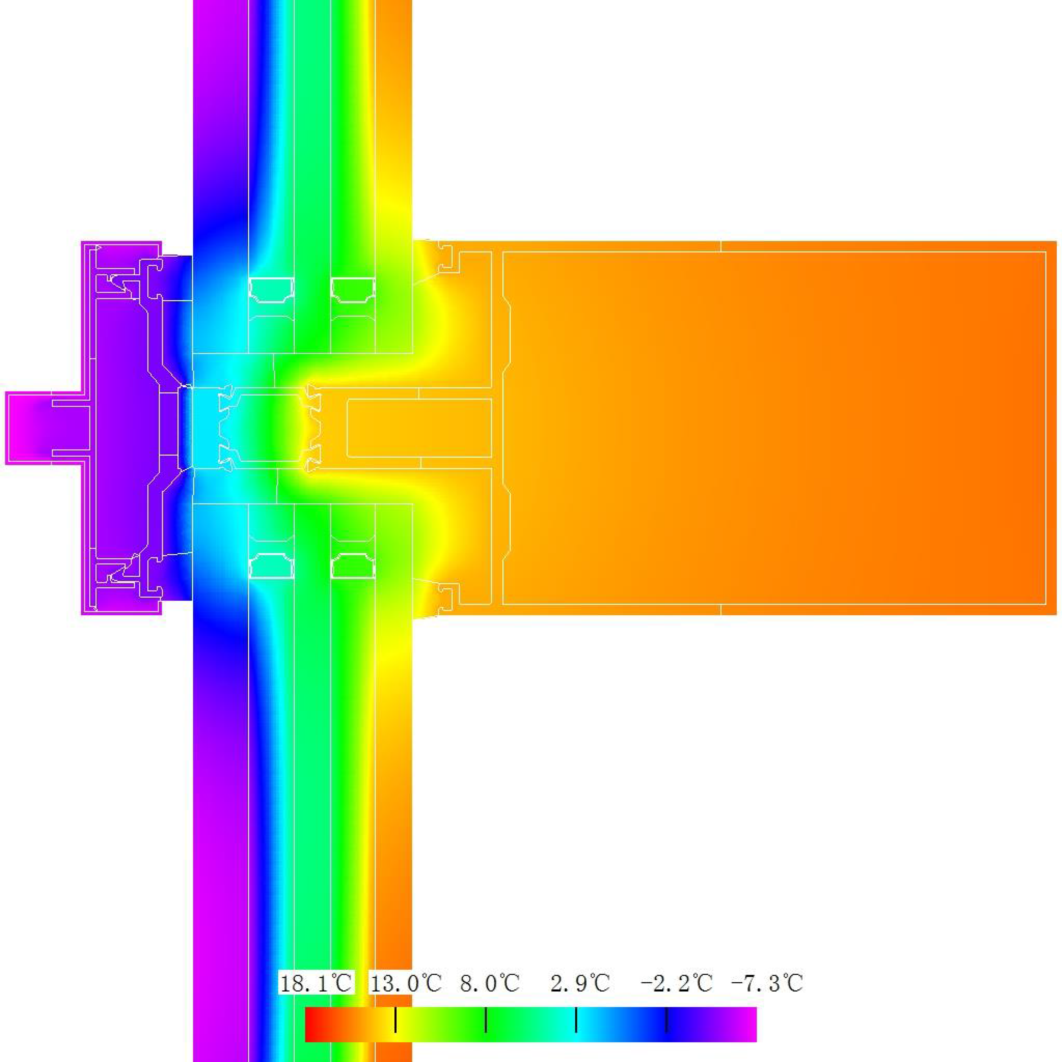

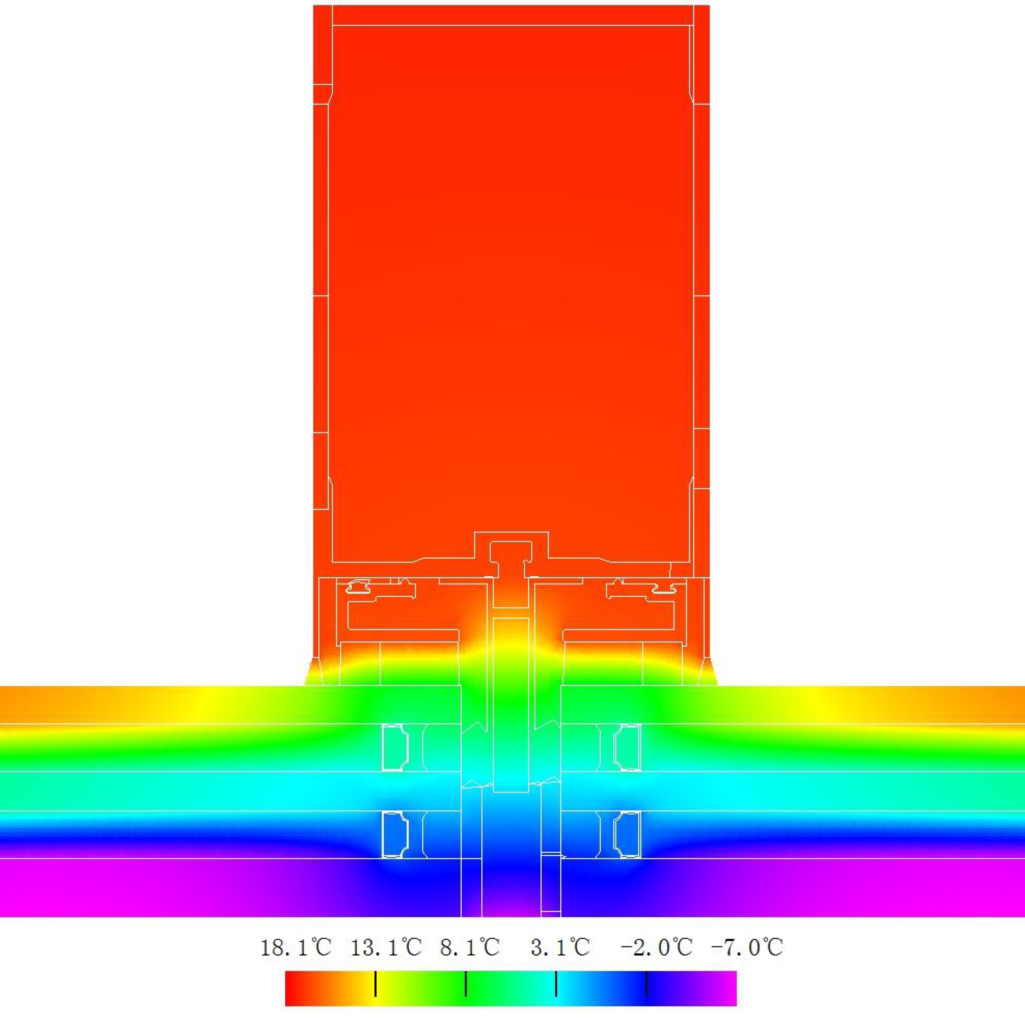

竖剖节点温度场图

玻璃幕墙隐框立柱

横剖节点温度场图




主动式技术提升能源利用效率

PART 4

1

// 一体化设计的光伏发电系统

本项目结合建筑结构在各楼建筑屋面设计一体化光伏板,在满足发电需求下降低建筑屋顶太阳得热,改善园区热岛效应。本项目充分利用可再生能源,有效优化园区能源结构,共计设置光伏组建面积约5500平方米,年发电量约100万度,发电量占建筑设计用电负荷4%以上。

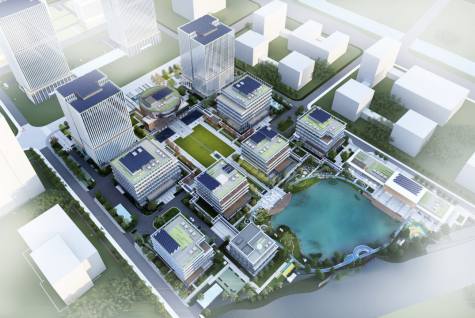

▲光伏组件设置示意

2

// 全过程碳排放管控技术

本项目绿色建材使用比例不低于50%;各类建材优先采用本地建材,运输距离不超过500km;降低项目建材生产和运输碳排放。混凝土竖向承重结构C50混凝土用量比例达到50%;装配式内墙等工业化内装部品的种类不少于3种;通过这些措施降低建材生产与运输、以及建筑施工阶段碳排放。

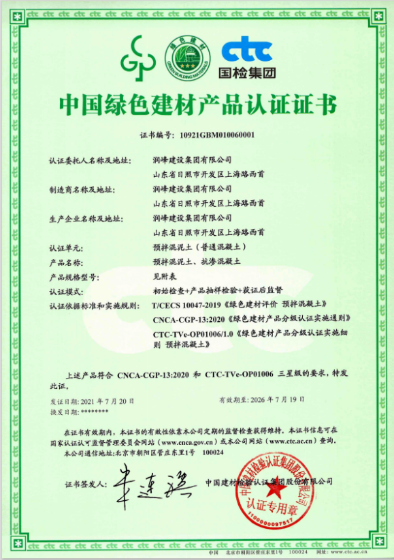

绿色建材认证证书

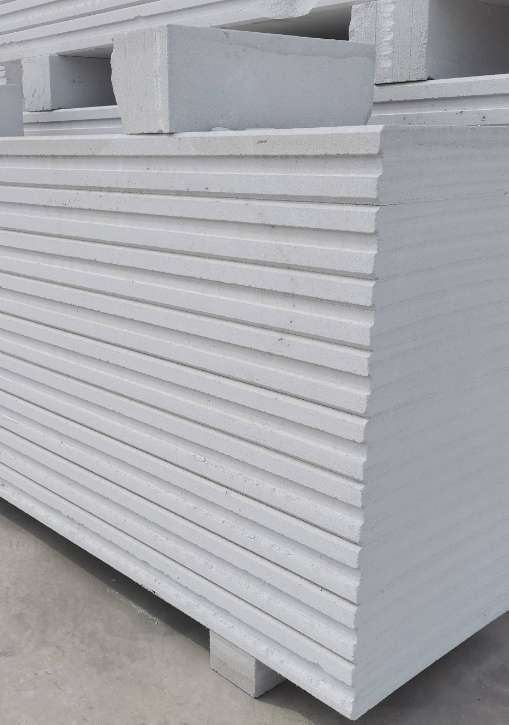

低碳建材(装配式内隔墙板)

同时采用高效机房设计和一级能效空调设备、高效LED照明系统和电梯设备,降低建筑运营阶段碳排放。

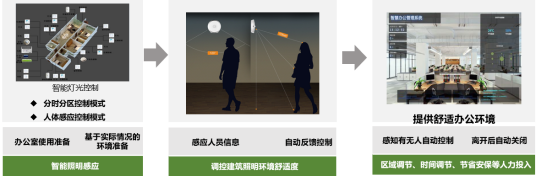

▲低功耗智能照明系统




数字化技术赋能建筑智慧运营

PART 5

1

// 数字化可视的智慧监控平台

本项目对建筑用电、用气和用水等能源消耗进行实时监测、数据分析和处理,对园区各建筑用能现状可视化展示。

采用绿色环保建材和空气净化装置改善室内空气质量,并对主要功能空间的PM2.5、PM10、CO2等污染物浓度进行实时监测、数据分析和控制管理。

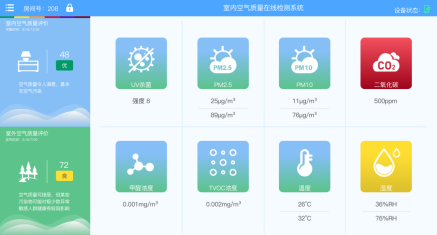

▲室内空气质量在线监测系统示意

2

// 全生命周期的BIM技术应用

本项目设计、施工和运维均采用BIM技术。在设计过程中采用BIM进行建筑净高分析、机电管道碰撞等,优化建筑设计,在施工过程中采用BIM进行施工过程管理、工程量及成本控制等,指导现场施工,在运维过程中采用BIM进行运营维护管理、设备设施运行监控等,赋能运维管理,将绿色设计、绿色施工和绿色生活的理念贯穿于建筑全生命周期过程。

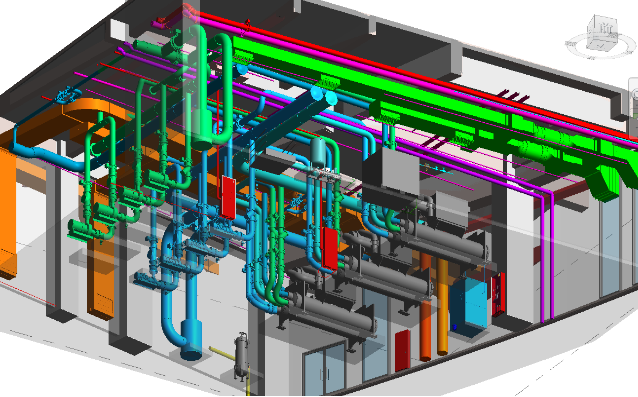

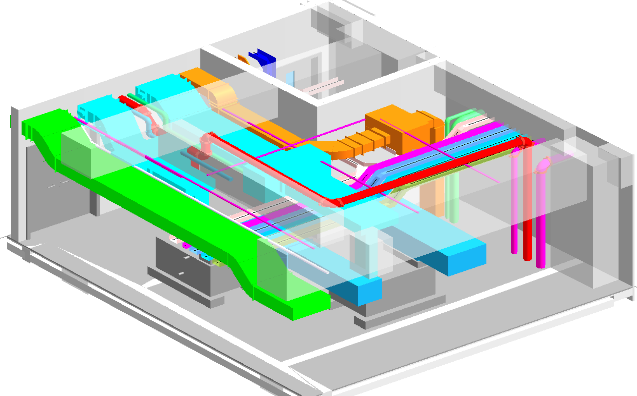

▲重点区域净高分析及管线优化




以人为本打造生态园区和空间

PART 6

1

// 因地制宜的生态海绵城市设计

本项目合理使用透水铺装、下凹式绿地和雨水花园等生态设施保证年径流总量控制率满足相关技术指标要求;另外对场地南侧原有的景观湖,采用软硬结合的驳岸形式,将湖周围的绿化空间作为海绵净化与应急水源缓冲带,净化植物与结合季节性观赏植物组合丰富游园空间;同时对水体采取沉水植物、浮游动物、微生物和水生植物等净化措施,构建水下森林和水下净化型功能生态系统,保持区域生态系统。

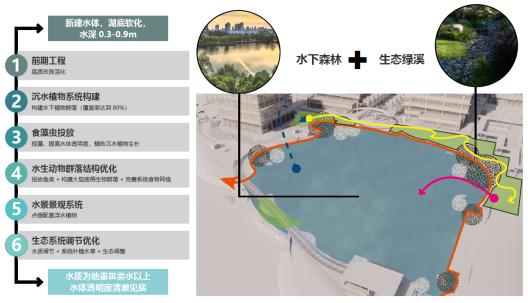

▲景观水体技术应用示意
