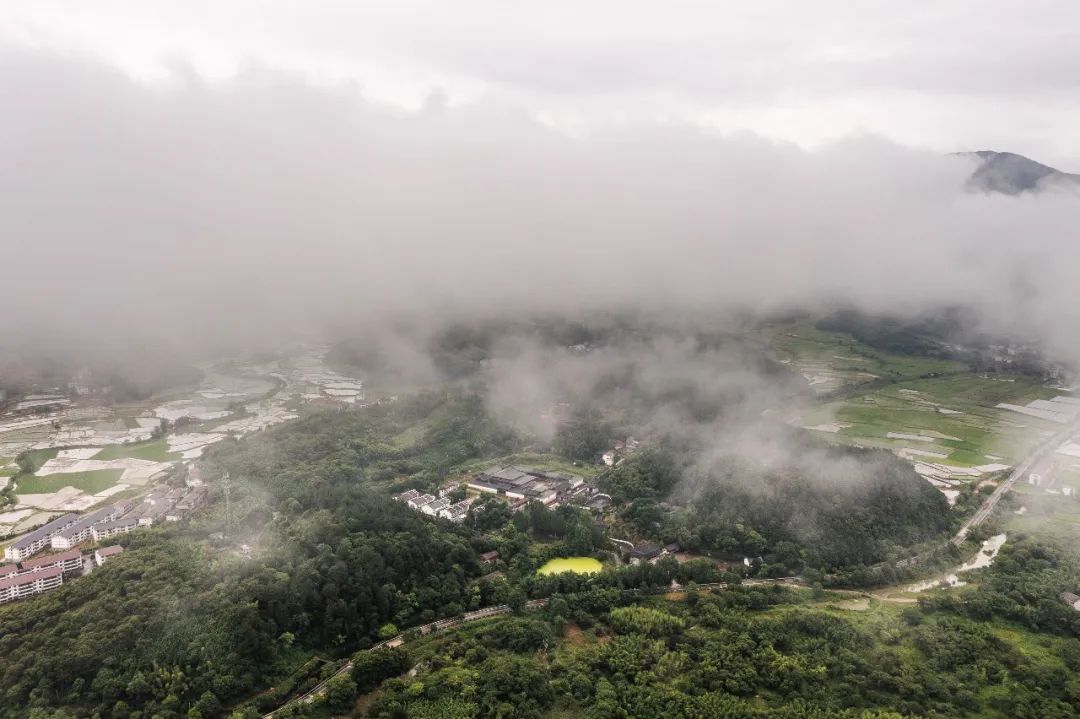

△大上清宫所在山体环境©THAD
PART Ⅰ
项目简介
1
△保护性设施及前序建筑俯瞰©THAD

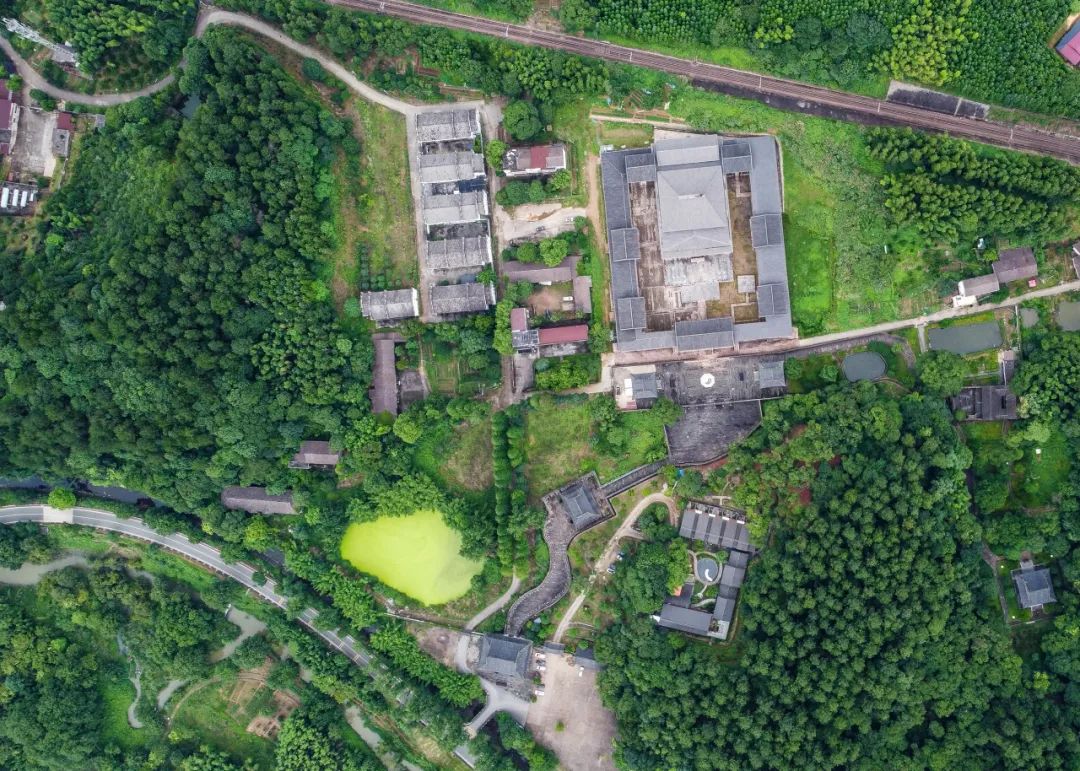

△保护性设施航拍(钟鼓楼及棂星门为90年代复建)©THAD
PART Ⅱ
设计理念
2
△自龙虎门台基看向大殿屋顶©THAD

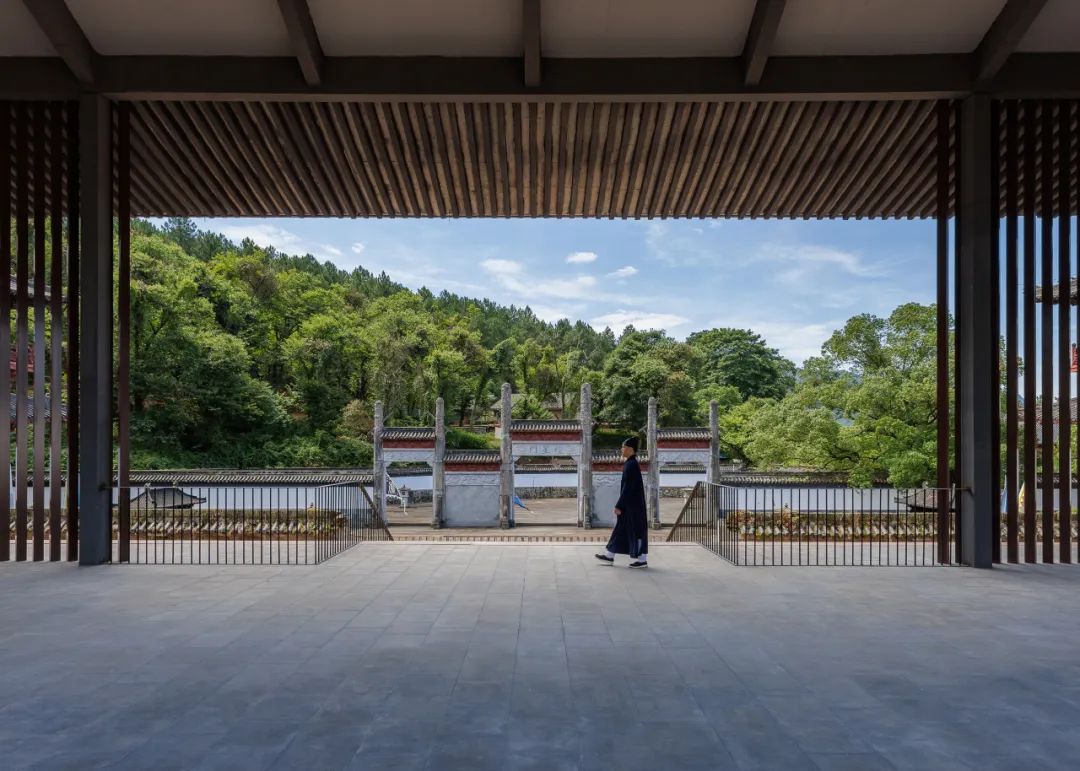

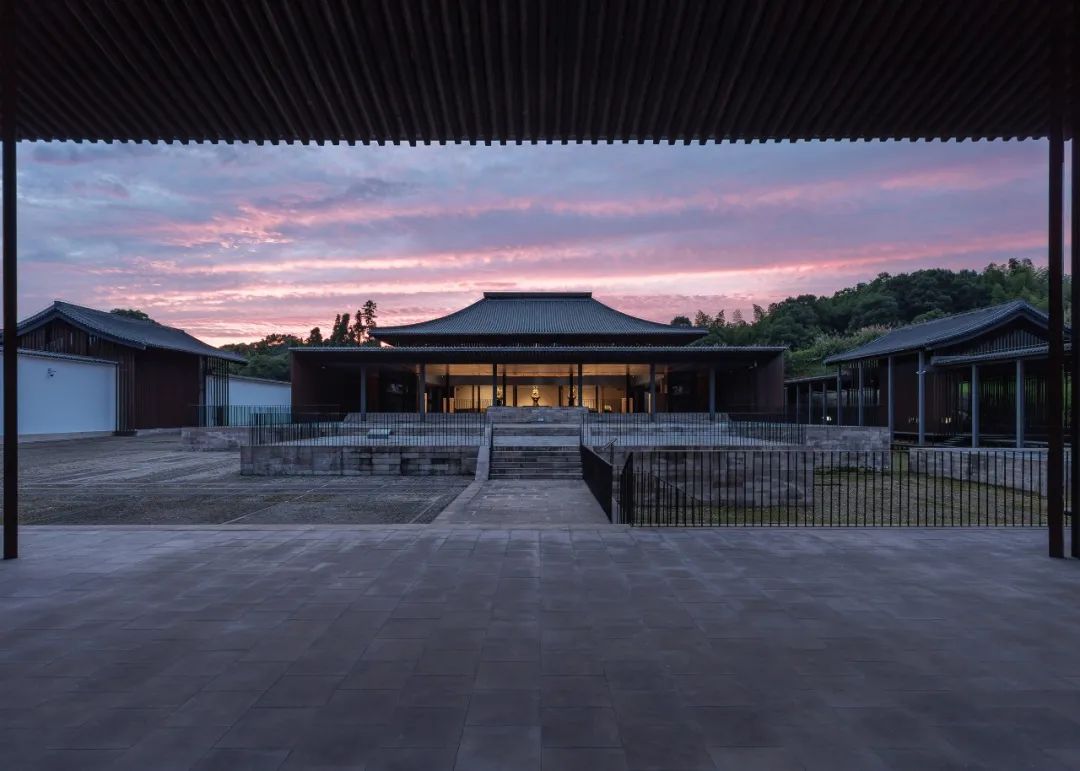

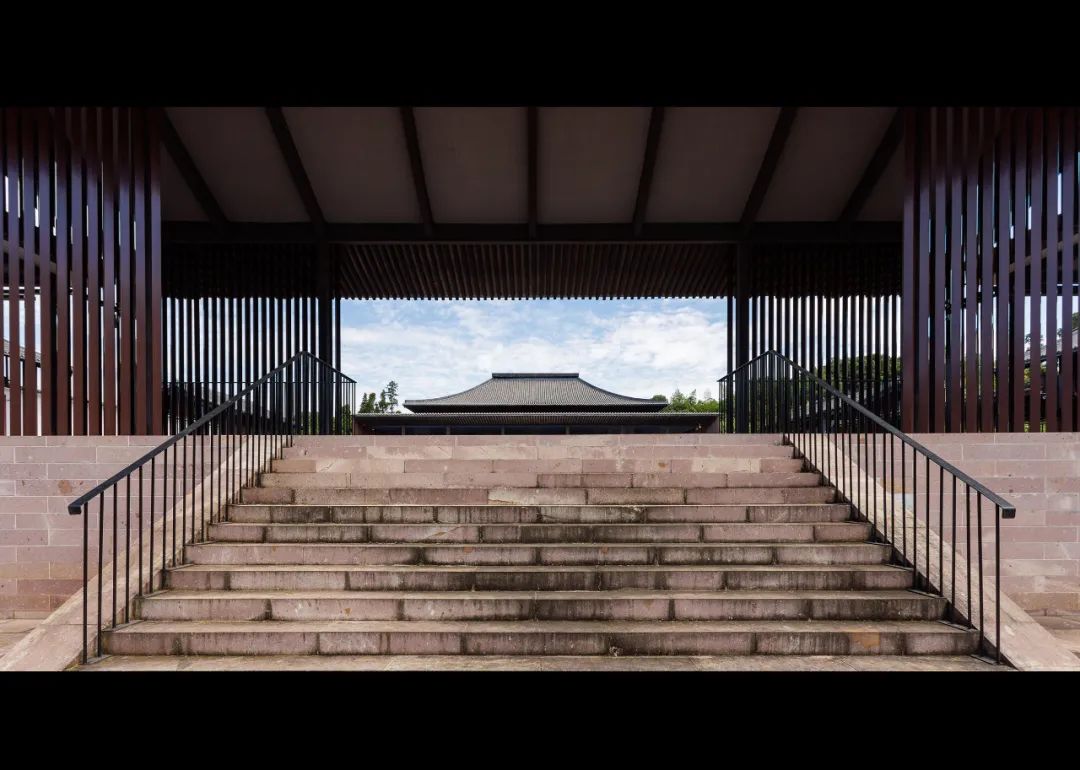

△自龙虎门回看棂星门©THAD
△自龙虎门看向玄坛与大殿(东侧庭院为揭露展示,西侧庭院为标识展示)©THAD

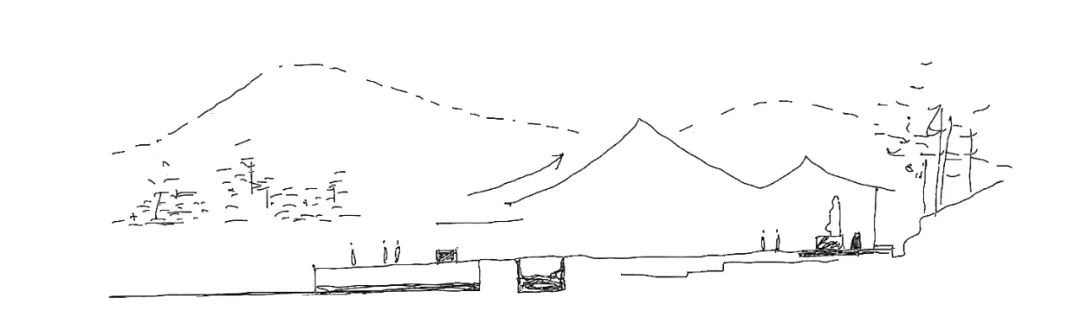

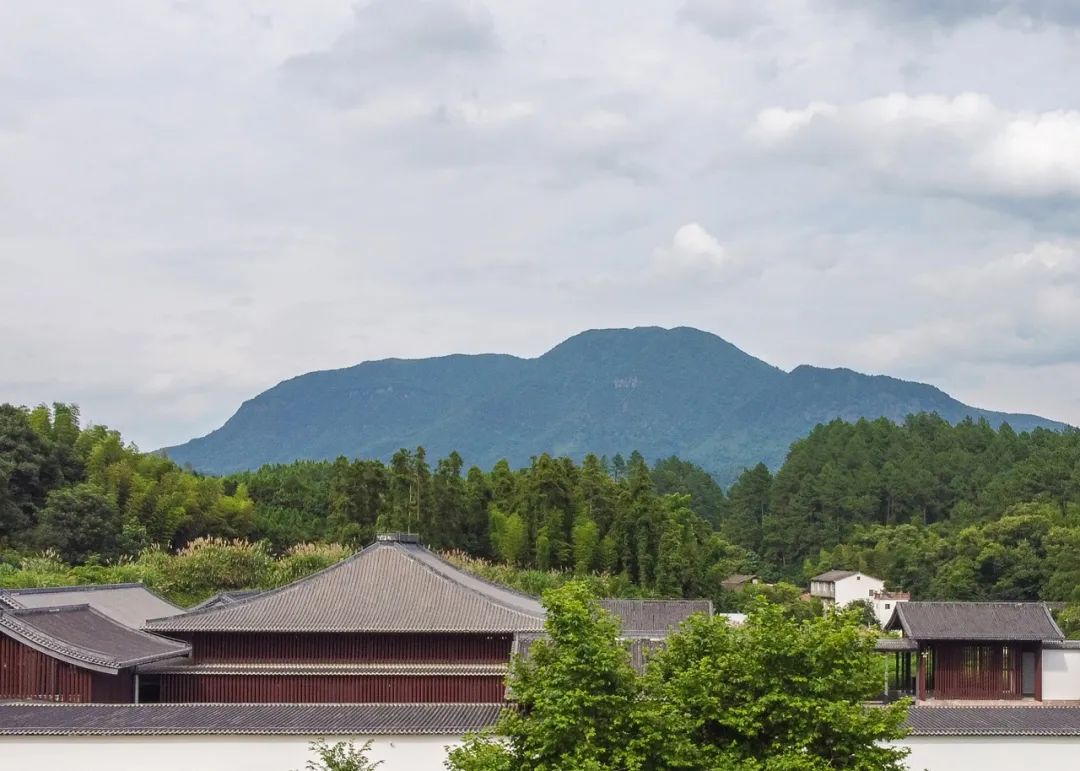

△保护性设施屋顶与遗址及山体的对应关系©THAD
大上清宫的平面布局呈对称庭院的形式,仅中路和东路区域进行了全面发掘,中路大殿和东路配殿的平面台基在考古遗迹中得到清晰的呈现。建筑外立面采用轻质木纹转印铝方通格栅,以便更好地通风遮阳,缓解温湿度变化,为遗址提供低成本的安全保存环境。

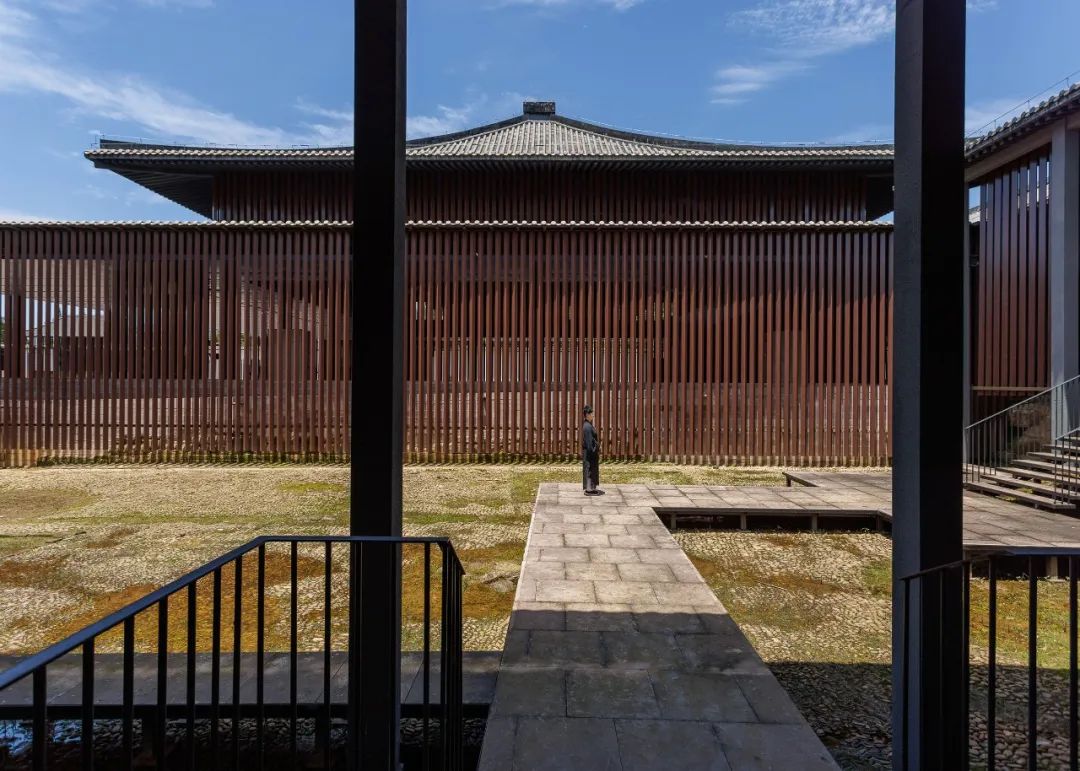

△自东路展廊看向大殿(透过格栅可见台基遗址修复)©THAD
△中路玄坛台基、道路遗迹及玉皇殿台基遗址展示©THAD
在中路空间,传统仪式及非遗展示活动可以在保护性设施的中心空间举行,这个空间采用了现代建筑设计手法,在形式和尺度上隐喻了历史上中路的玉皇殿与后土殿,并可通过四周的玻璃门实现完全开启或封闭,提供了更多的空间形式变化可能。
△大殿玻璃门可完全开启或关闭©THAD

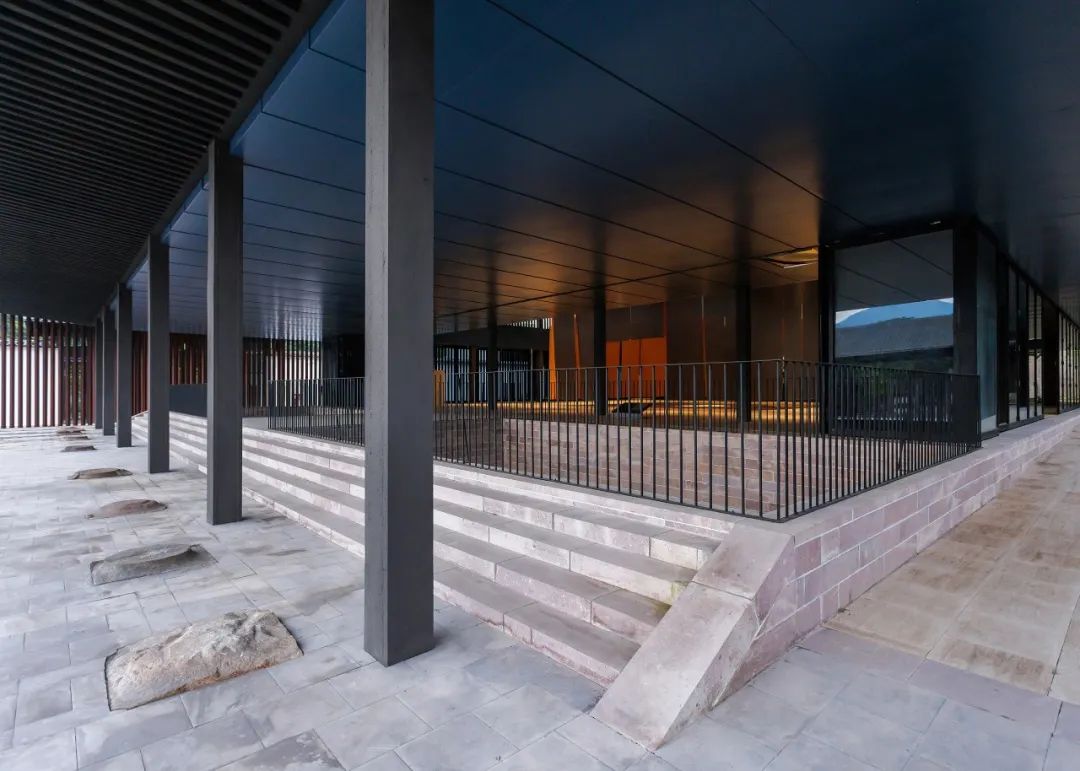

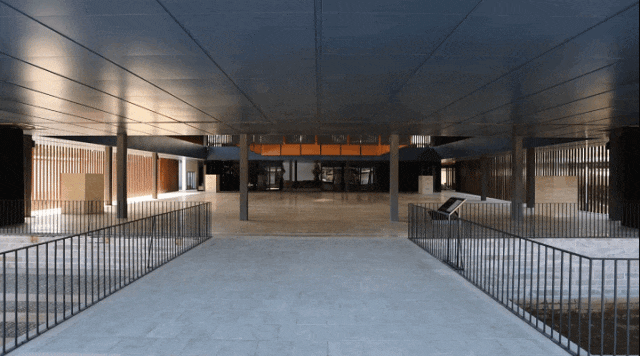

△玻璃门开启时的参观通道(左侧为四方神台兼消火栓)©THAD

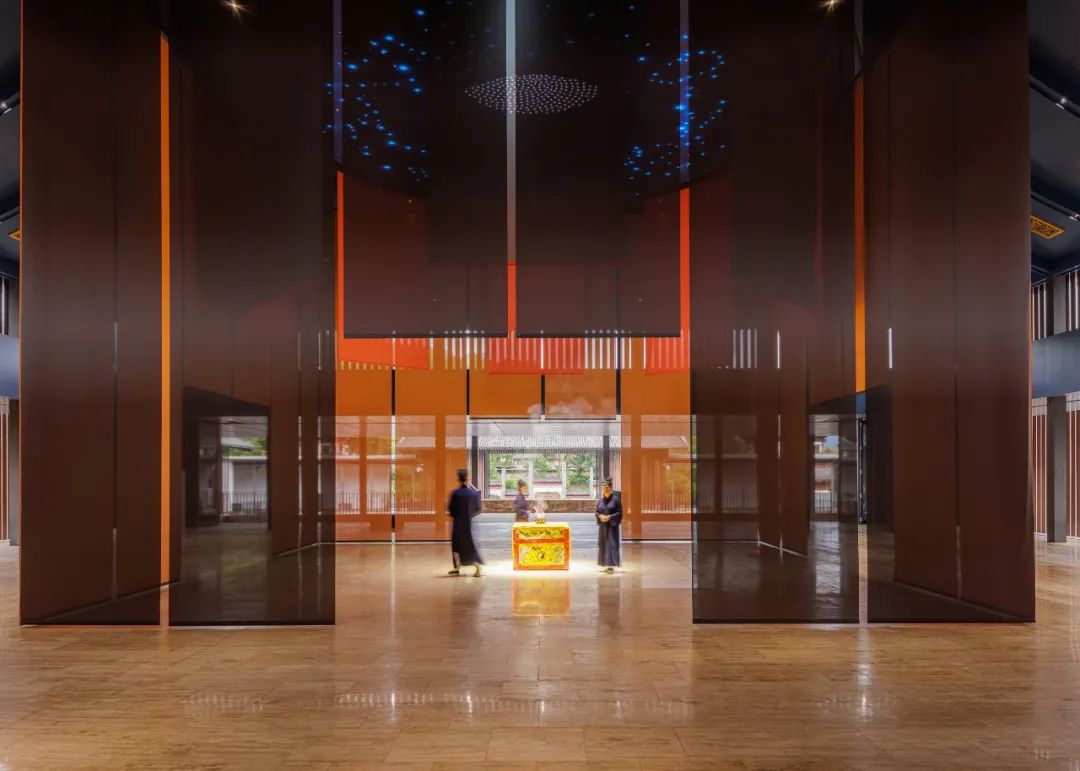

△中路大殿内的道教仪式展示©THAD
△中路大殿内的非遗仙韵展示视频©THAD

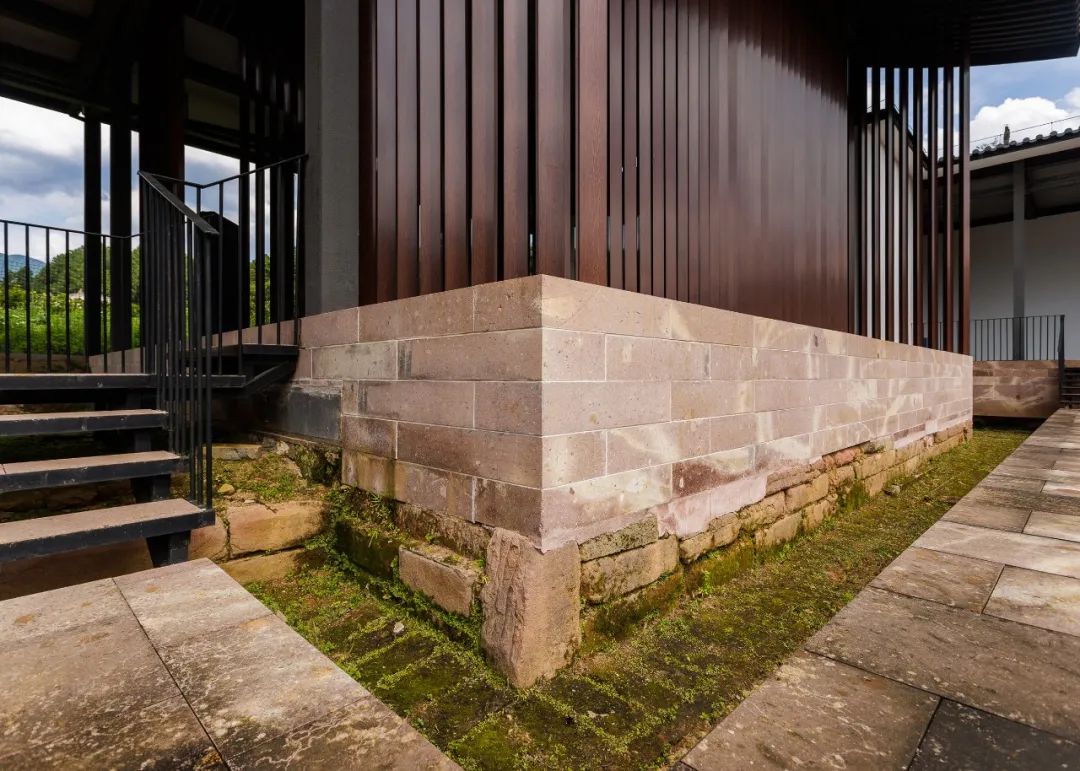

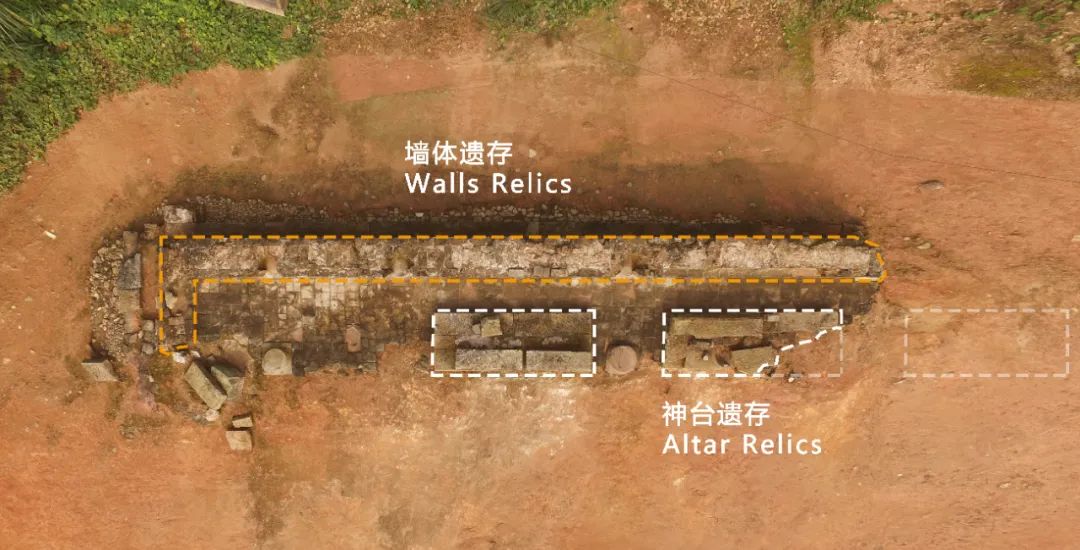

保留的建筑台基及神台遗迹用可识别的石材材料进行了修复,以解释和呈现其历史信息。
△三官殿台基修复©THAD

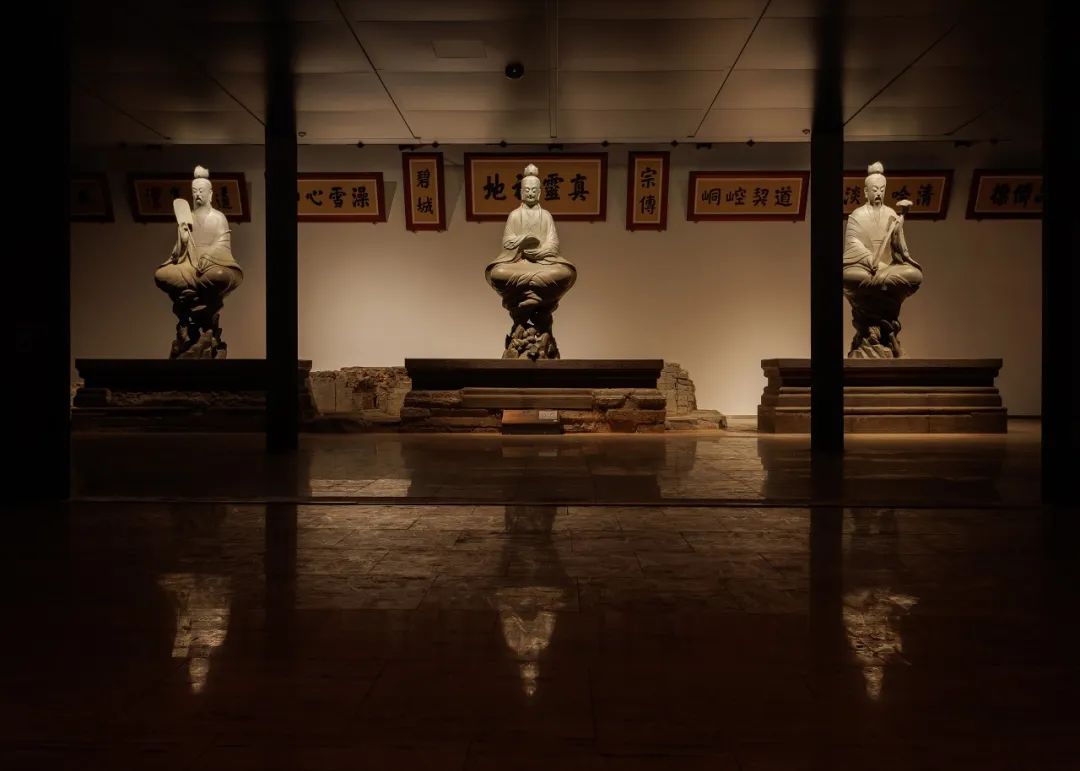

△三清阁神台修复前©THAD
△三清阁神台修复后©THAD

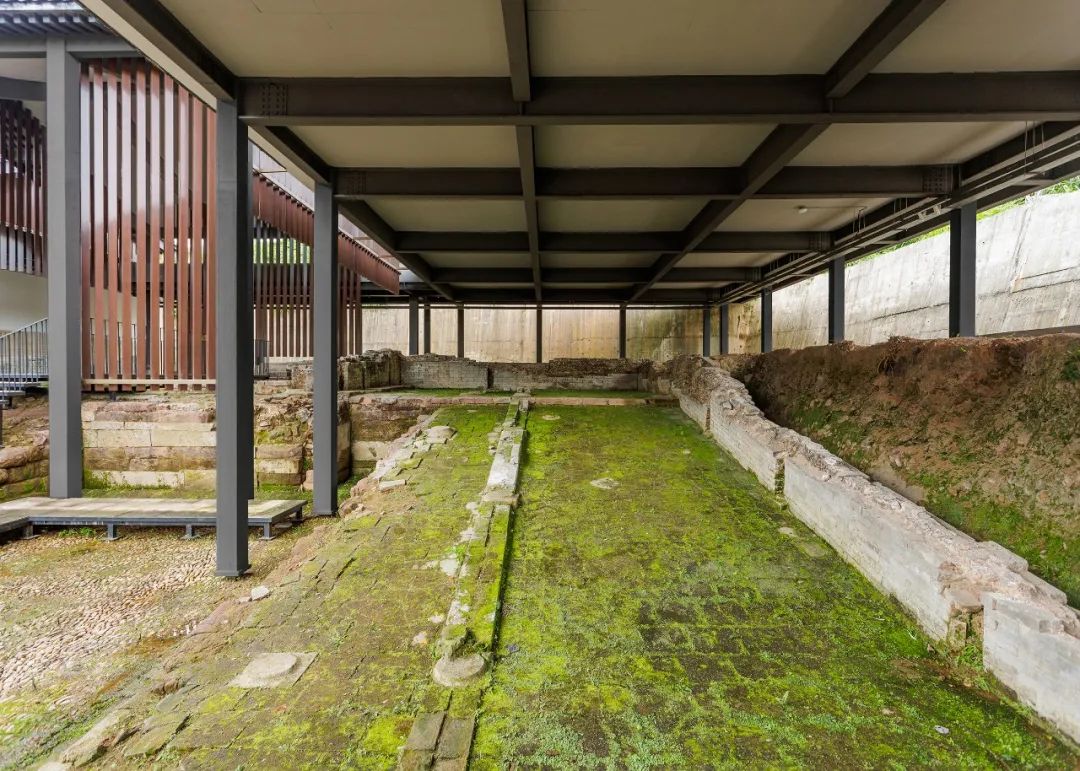

东路的考古遗迹采用原状揭露展示,依据考古信息与历史信息,设置一系列半封闭展廊,以避免遗址受到雨水和风化影响。遗迹上方建造轻质花岗岩人行栈道,用于近距离观察遗址和有组织排水,与场地融为一体。

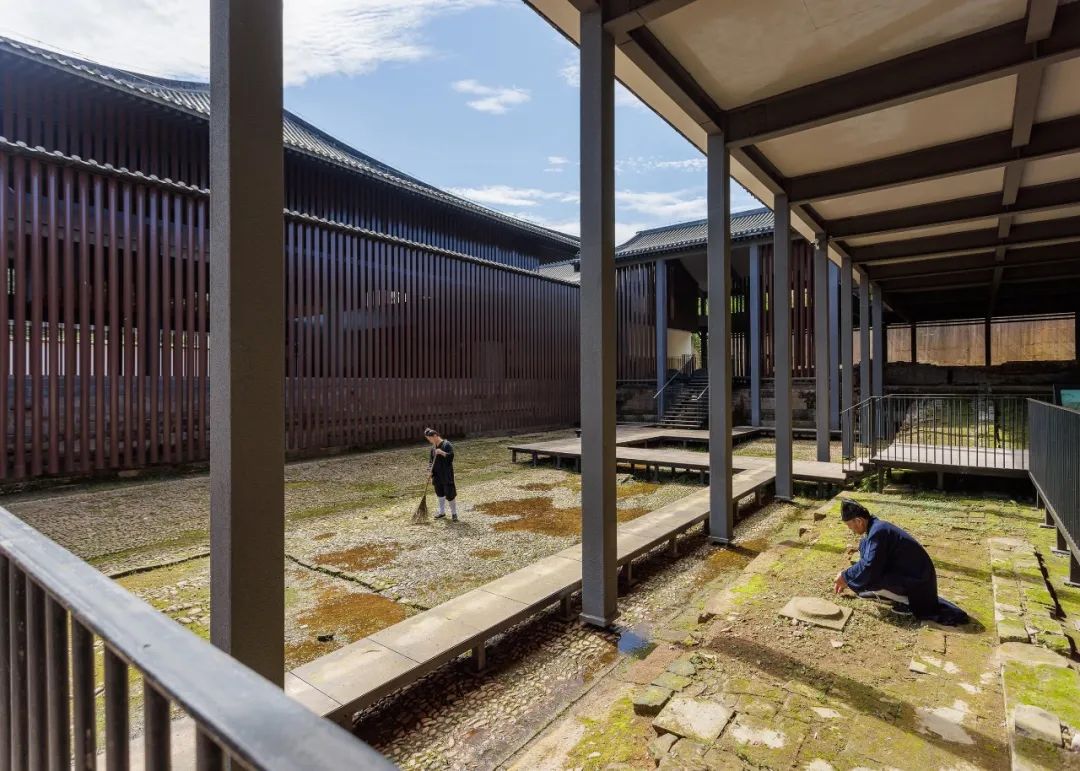

△庭院鹅卵石遗迹及东路遗址展廊©THAD
△遗址展廊东北角坡道台基©THAD

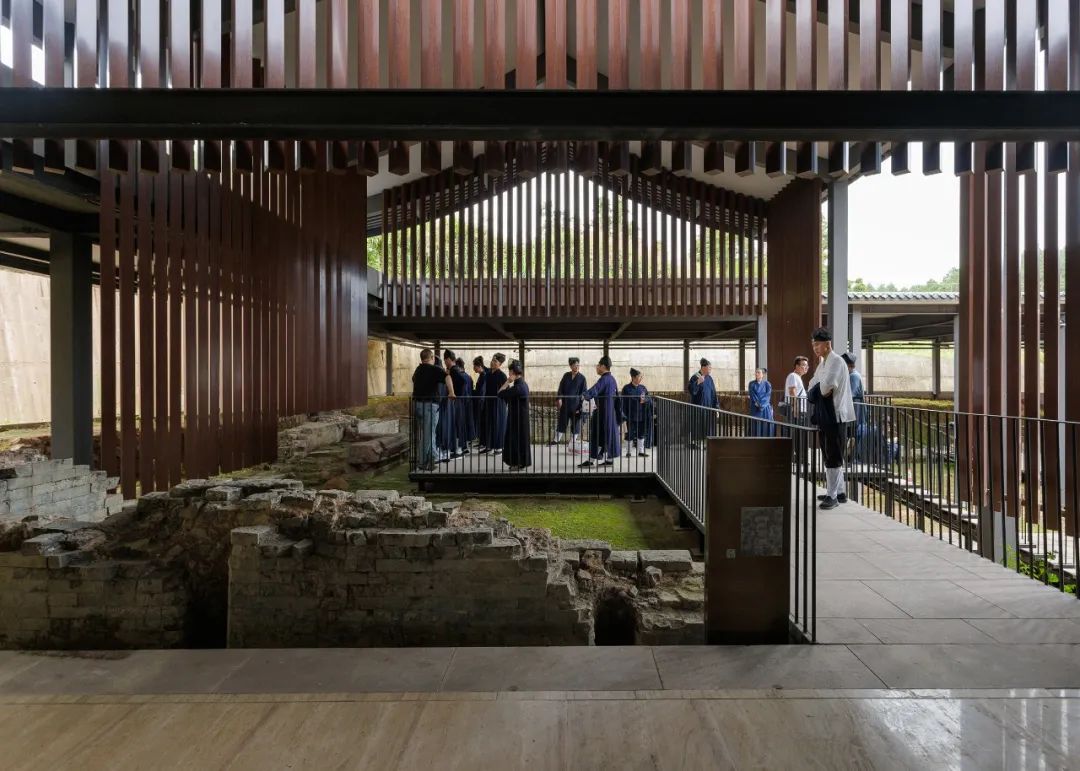

△天皇殿遗址与参观栈道©THAD
在未发掘的西侧建造了与东侧对称的封闭展厅空间,以进行出土文物和遗址保护的历史专题展览。

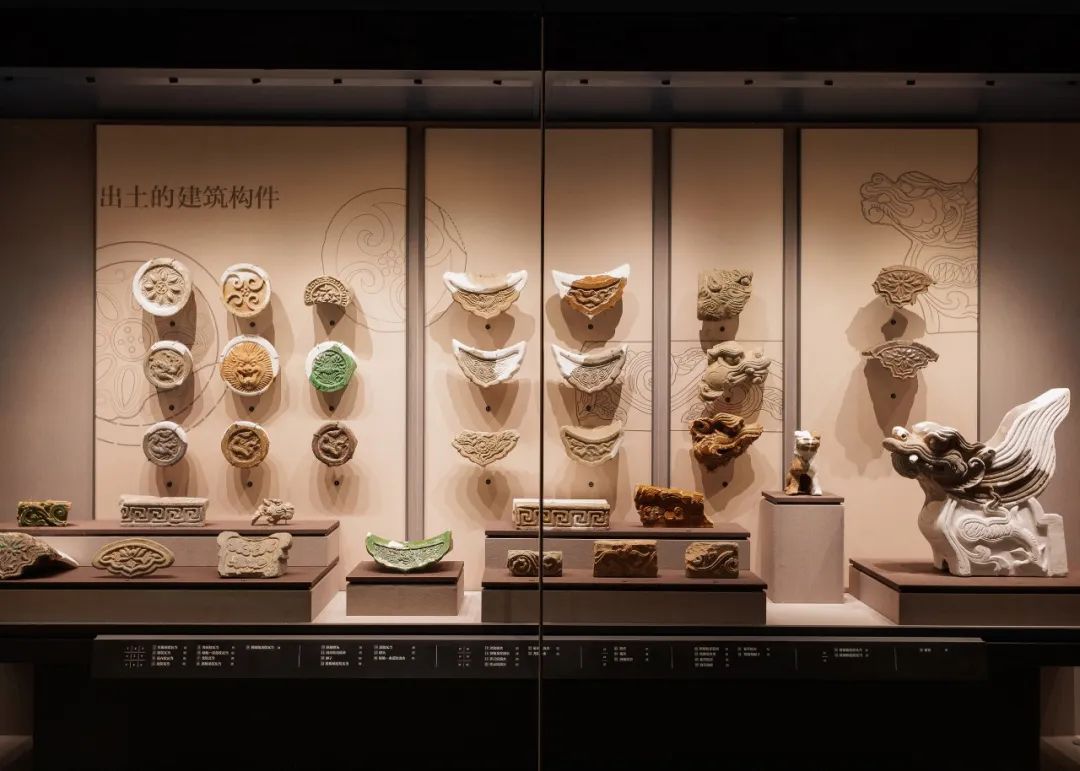

△西路展厅出土建筑构件展柜©THAD

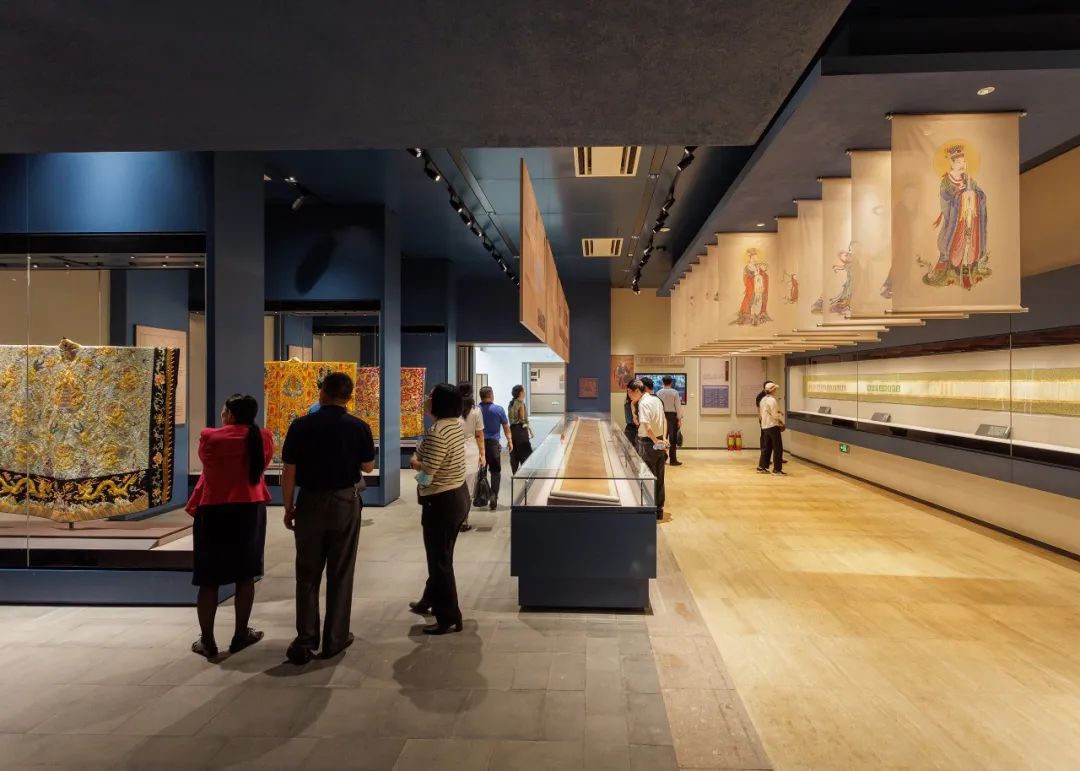

△西路展厅©THAD
项目实施的尾声,设计团队在周边调研走访时意外发现了明代《三华院西碑》残件,而“三华院”正是雍正时期主持大上清宫大修的娄近垣所在道院。设计团队将之收购并赠予大上清宫遗址展厅,为遗址的发现与保护故事增加了一项相对圆满的注脚。

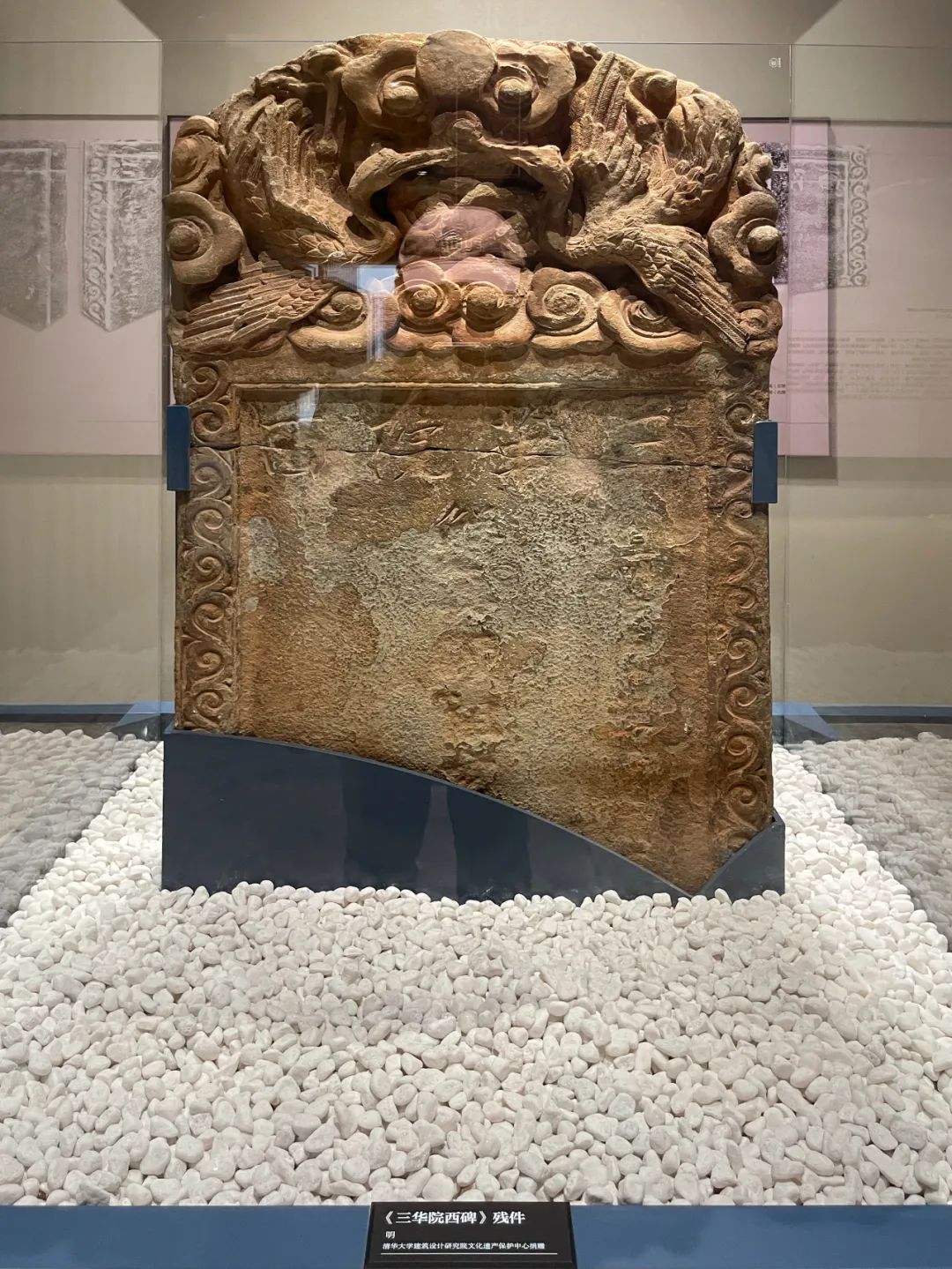

△由清华院文化遗产保护中心捐赠的《三华院西碑》残件©THAD
PART Ⅲ
图纸
3

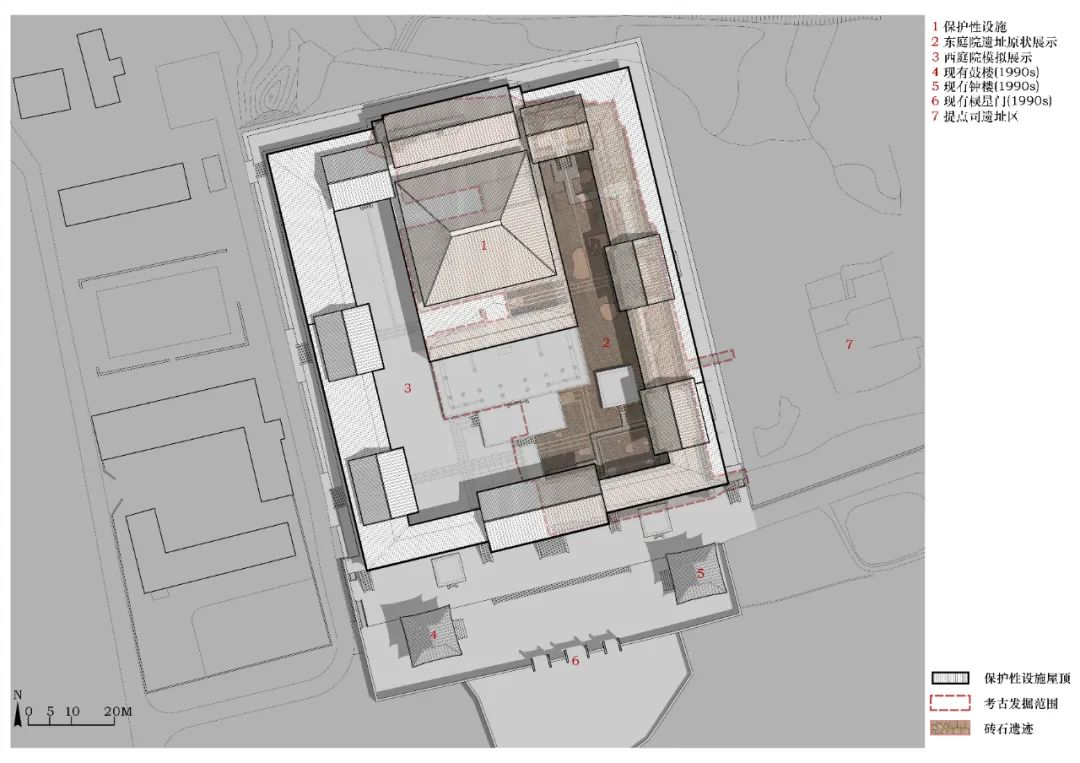

△总平面图©THAD

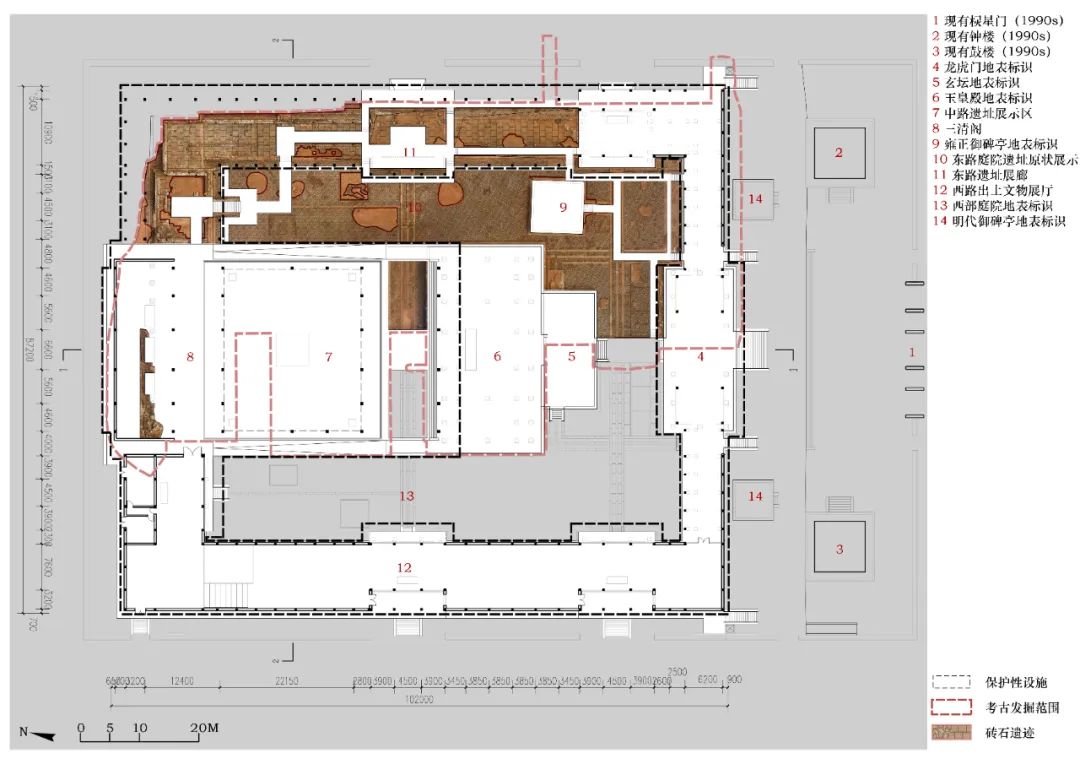

△一层平面图©THAD

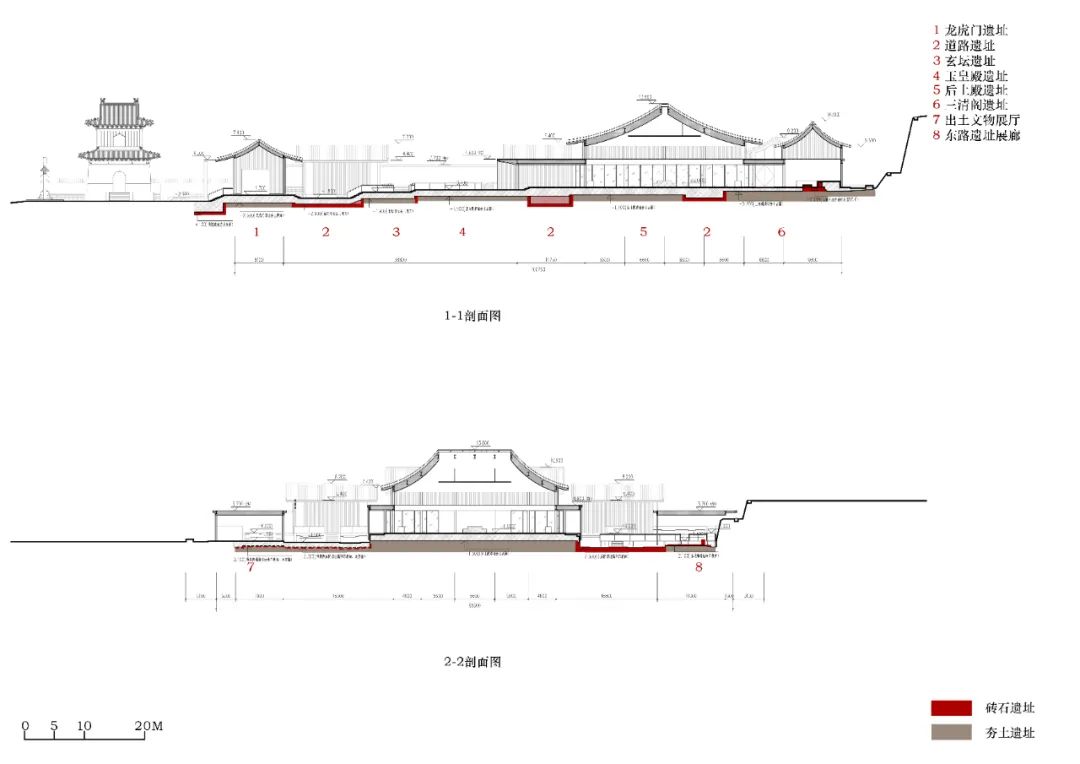

△剖面图©THAD
PART Ⅳ
项目信息
4
项目名称丨龙虎山大上清宫遗址保护性设施
项目地点丨江西省鹰潭市
建筑类型丨文物保护工程
用地面积丨11,365㎡
建筑面积丨5,117㎡
设计时间丨2014-2021
竣工时间丨2021(土建)、2023(展陈)
设计单位丨清华大学建筑设计研究院有限公司
合作单位丨江西省文物考古研究院 北京清尚建筑装饰工程有限公司 广州集晟文化遗产保护顾问有限公司
建设单位丨鹰潭市文物保护和文化产业发展中心 鹰潭市龙虎山风景名胜区管理委员会
施工单位丨西安市古代建筑工程公司 鼎欣建设股份有限公司
项目总负责人丨崔光海
建筑方案丨朱明夏 徐知兰 陶金 郑宁馨 刘艺超 田尚雨 刘聪萌 杨天宇 崔航 方海军
宗教科仪丨陶金 曲爽
建筑施工图丨李京 周林 汪静 朱明夏
结构专业丨马智刚 王彩玲 李滨飞 江枣
给排水专业丨刘程 赵惠天 陈威 徐京晖
暖通专业丨华君 史江新 周溯
电气专业丨刘素娜 刘力红 武毅
展陈设计丨马笑笑 陶金 张庆华 柴琳 叶舒 左芃 常琢
