3D打印在工程界的开发实践由来已久,在四月高招迭出的米兰设计周上,也不算新鲜事物。然而,奥雅纳和CLS建筑事务所联手推出的3D Housing 05,仍然刷新了3D打印的话题热度和业界记录,这个项目成为欧盟第一座3D打印混凝土住宅

© Giorgio Giunta

从左至右:Davide Agrati(CLS建筑事务所),Luca Stabile(奥雅纳),Giuseppe Sala(米兰市长),Massimiliano Locatelli(CLS建筑事务所),Guglielmo Carra(奥雅纳)

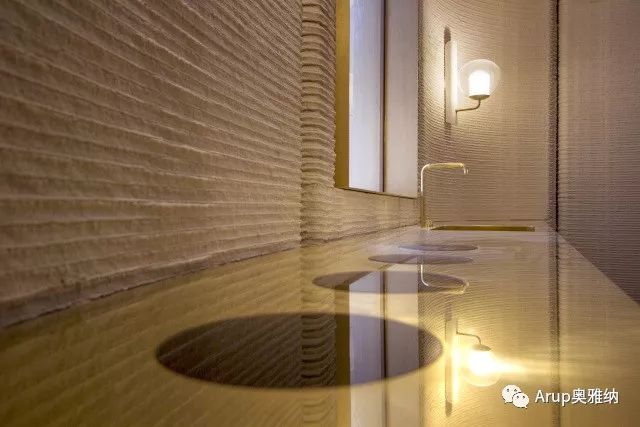

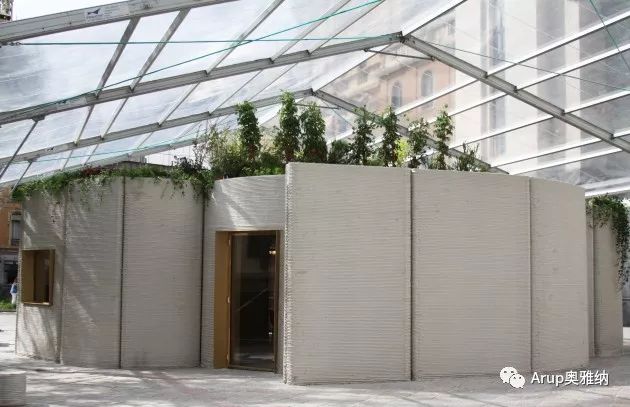

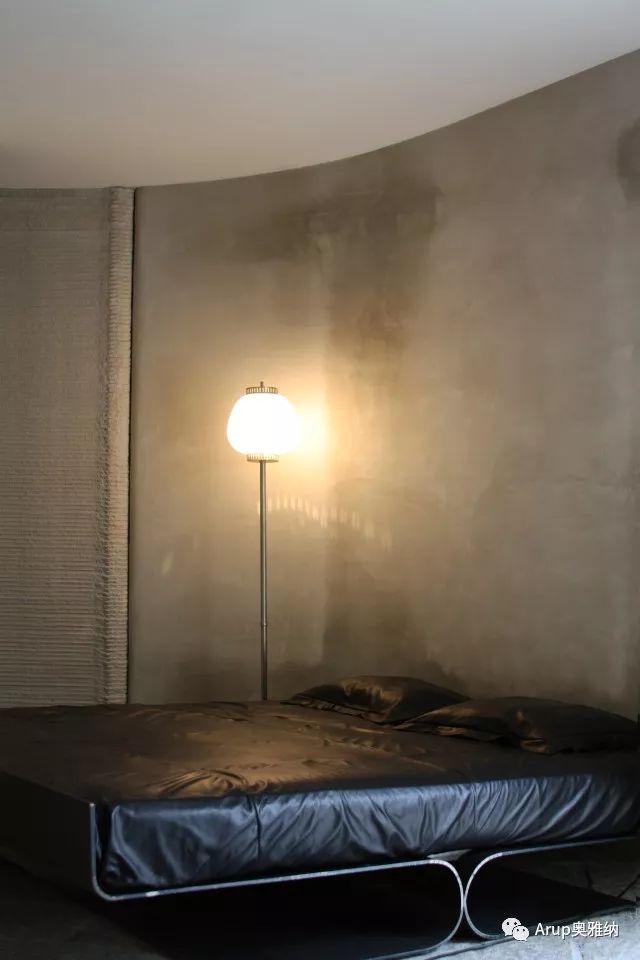

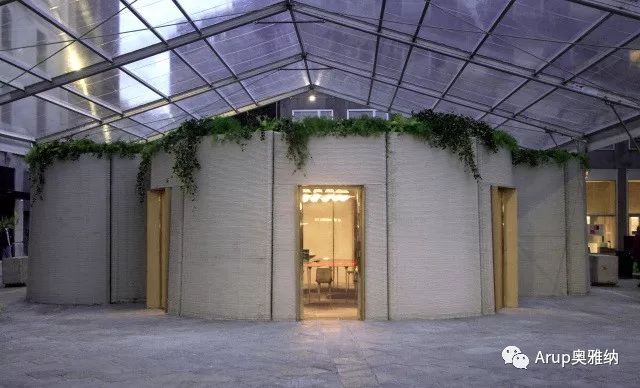

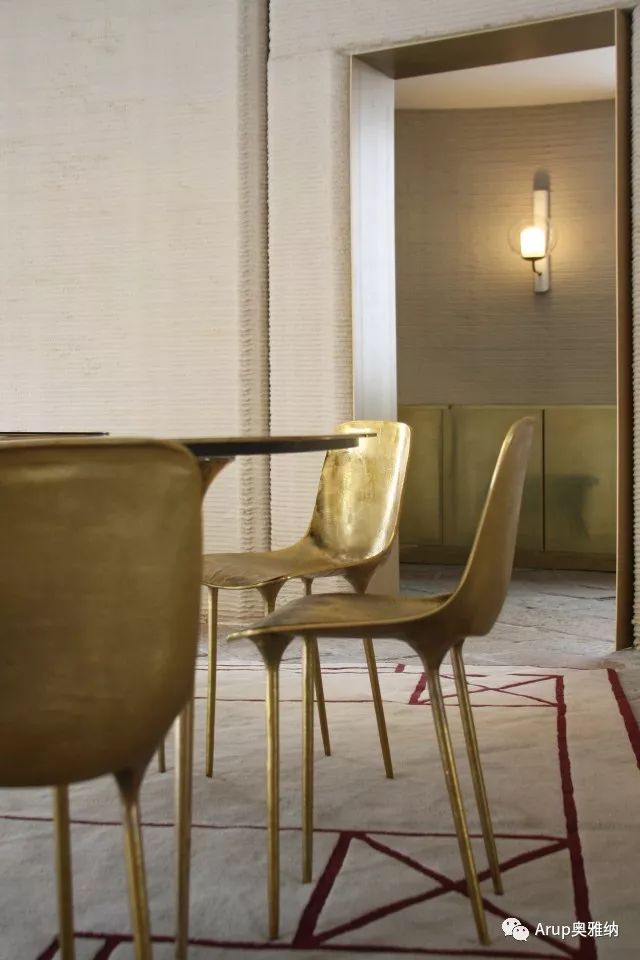

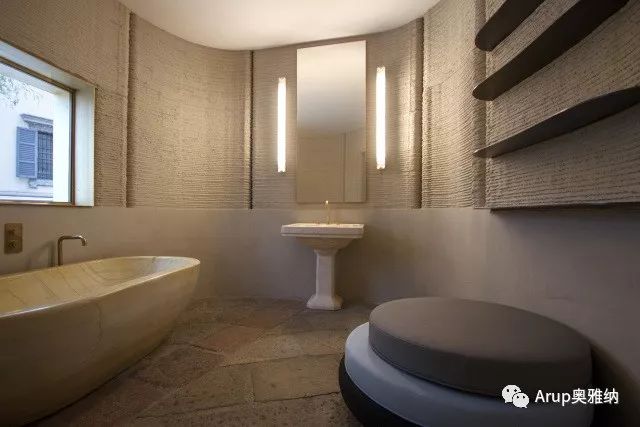

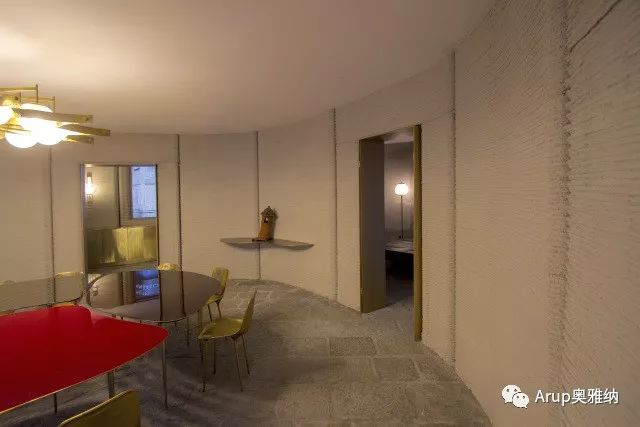

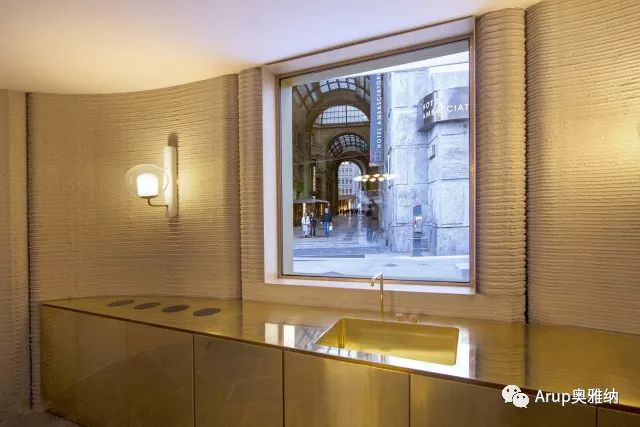

这座混凝土住宅展示于米兰市中心Cesare Beccaria广场,由便携式机器人全程现场打印。外观高一层,占地100平方米,有着圆曲墙面;室内划分客厅、卧室、厨房和浴室隔间。

© Luca Orlandini

奥雅纳与CLS事务所合作,尤其侧重结构工程和建筑材料咨询。我们使用Cybe Construction公司的机械手臂打印墙体,后续安装屋顶和门窗。当今最大的水泥供应商之一,意大利水泥集团(Italcementi)也为这次打印的基础混凝土混合料提供了专业建议。

© Luca Orlandini

© Giorgio Giunta

与许多流行3D工艺不同,这次打印使用的机械手臂安装在可移动基座上,比固定打印机更灵活精巧。施工期间,预先编程的机械臂连续不断地移动浇筑砂浆,能够高速垒叠出混凝土模块。


点击短片,感受现场打印实况

建筑共由35件模块组成,每件模块分别在60至90分钟内打印出来;整座房屋使用48小时的有效时间打印完成。两天打印一个家,不只是工程效率的噱头,它也展示了建造业可持续发展的趋势。

建造业是当今世界最主要的资源使用者之一。奥雅纳作为麦克阿瑟基金会的知识合作伙伴,一直实践将循环经济理念融入建筑环境。打印住宅采用我们合作开发的循环建筑技术,由完全可以重复使用的零部件设计和建造。米兰设计周展出后,这座建筑也将从广场分拆移至新位置使用。

3D打印建筑的优势,首先在于可持续发展:为传统施工提供更绿色的替代方案,减少建材浪费,并使用再生混凝土。设计由3D打印的建筑可以确保组件在未来重复回收使用,符合循环经济原则。

灵活度

精确度

经济效益

灵活度:3D打印为建筑形态和结构提供更大灵活度,建筑工程师能以更低成本实现更复杂的结构,例如双曲面墙。此外,机械臂发展至今,可以进入各类施工现场,场地位置的局限也更小。

精确度:3D打印可将设计方案信息从三维设计模型直接移至自动化施工编程,大幅降低建造过程与设计原稿不一致的潜在错误风险。

经济承受性:由于施工进程更快、建筑材料使用率更高、建造过程更精确也更结构化,3D打印比传统建筑造价更便宜。也正是快速而廉价的建造优势,3D打印建筑在世界其他地区也应用于营建公益住房和重建家园的实践。

Luca Stabile

奥雅纳意大利建筑实践负责人

这是一次在数字化制造与材料学科方面都突破界限的尝试。我们的行业正快速向更高的自动化水平迈进。与新技术相结合的数字工具能够生产无法以其他方式生产的定制形态,为实现更先进的建筑提供机遇。

Guglielmo Carra

奥雅纳欧洲材料咨询负责人

建造业需要在运作方式上做出重大转变,远离今天‘制造、使用、弃置’的线性经济模式这座建筑展示3D打印技术已经足够先进以适应更复杂的结构。我们也因此能够设计可以循环使用的建筑物。3D打印至关重要,正在于它推进我们的行业变革,变得更精确、高效并减少浪费。

3D Housing 05在约1,000件参展作品中脱颖而出,获得本届米兰设计周最佳可持续性大奖

新技术的发展总是令人振奋,而短暂热潮之后,我们终须理性看待这项技术为建筑业带来的实际影响,研究解决成本与时效难题,推动新技术在既有领域的应用。相比尖端科技和奢侈品领域的3D技术创新,3D打印建筑更有潜力深入大众市场,收获更大的社会效益。

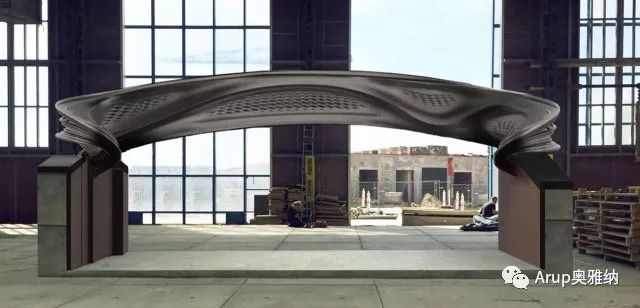

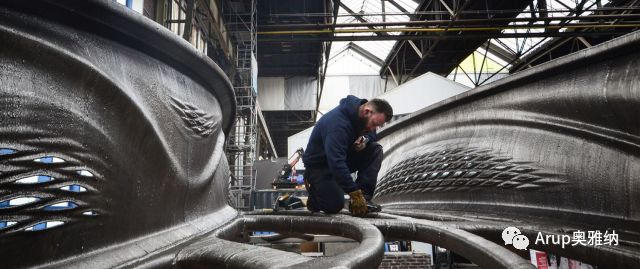

不仅限于3D打印混凝土,奥雅纳与荷兰设计师Joris Laarman在2016年合作设计了一座流线造型桥梁,也帮助荷兰机器人打印公司MX3D设计以3D打印这一安全稳定的不锈钢大型结构。

© MX3D

3D打印的金属结构刚刚通过第一次非正式负载测试,今年竣工在即,我们同时支持桥梁的结构设计、调试以及现场监测。制成的桥梁将横跨在阿姆斯特丹历史悠久的Oudezijds Achterburgwal运河上。

© MX3D

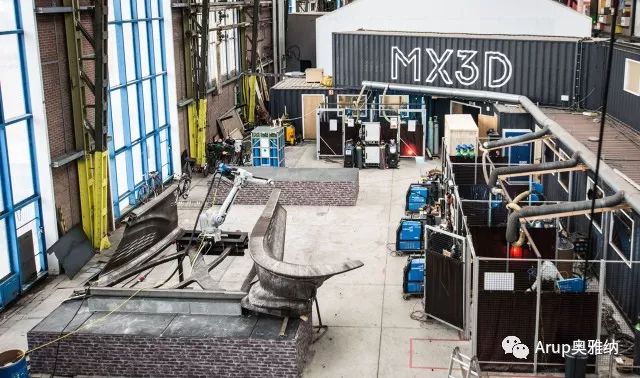

3D打印钢制桥梁现场
