《上海市城市更新行动方案(2023—2025年)》六大行动之一“公共空间设施优化行动”提出:优化功能品质,打造高品质城市公共空间。紧扣“上海城市有机更新”建设目标,上海影城焕新升级,为市民呈现一个崭新的电影文化空间,并于近日荣获2023年长三角及全国部分省市最美公共文化空间大赛“百佳公共文化空间奖”。

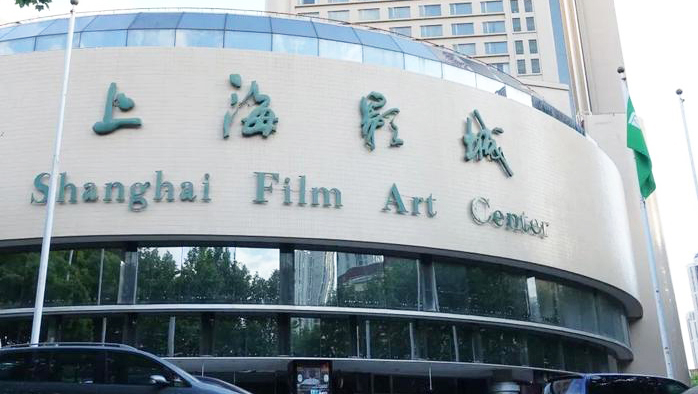

改造前后对比

城市记忆 文化坐标

全国首家五星级影院——上海影城于1991年正式落成,开创了中国多厅影院的先河。2022年2月,上海影城启动焕新工程。2023年6月,上海影城作为第25届上海国际电影节主会场,正式焕新归来。

无边界文化地标激发城市活力

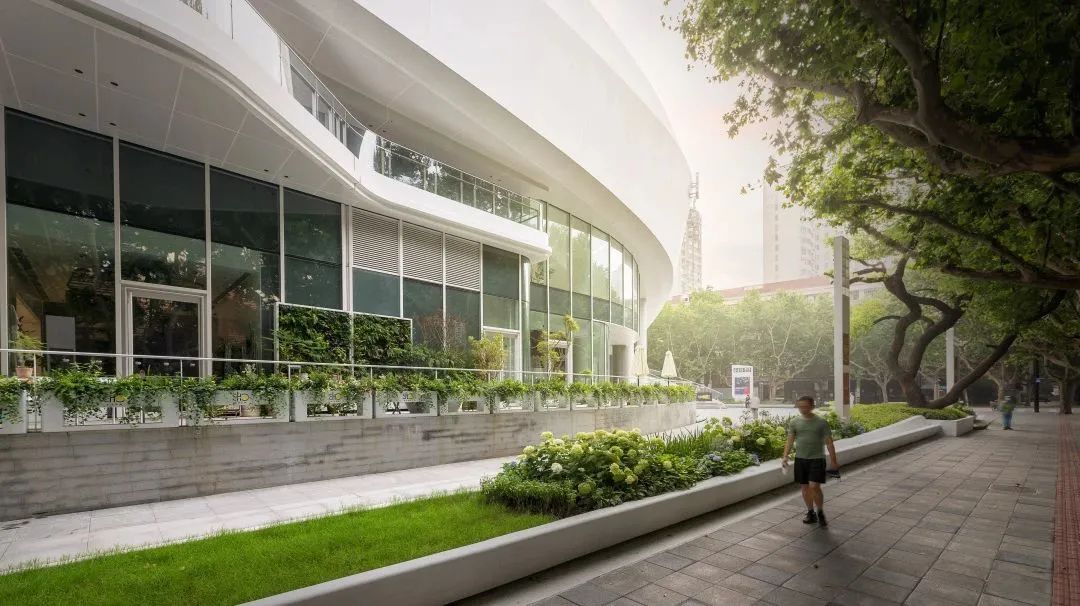

上海影城项目通过“无边界”的形式与周围建筑与街道融为一体。本次上海影城焕新将广场降低至与人行道一致高度,在充分退让底层空间的基础上,也对新华路和番禺路街角做了让渡。完成焕新后,新华街道核心区新增了大面积城市广场,为市民增加了休憩空间,为社区激发了活力。在开业后半年时间里,上海影城曾多次在广场举办文化和市集活动,受到了市民和影迷的欢迎。

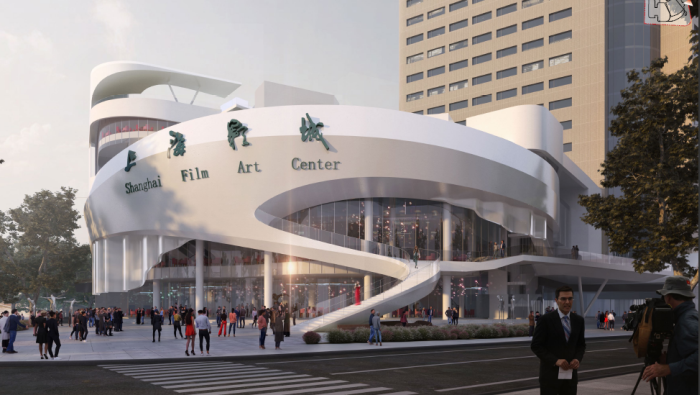

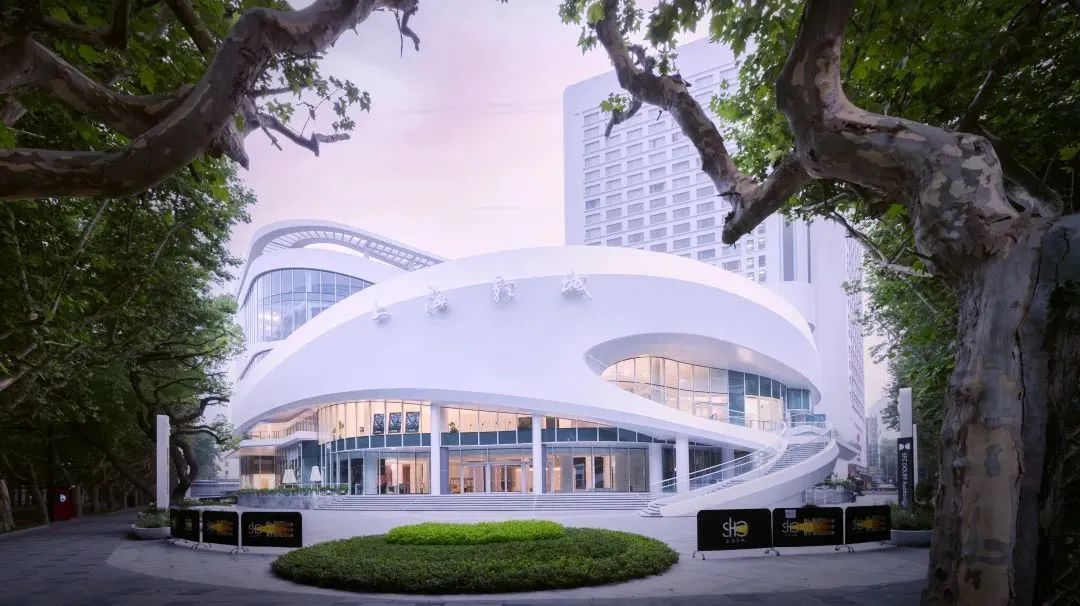

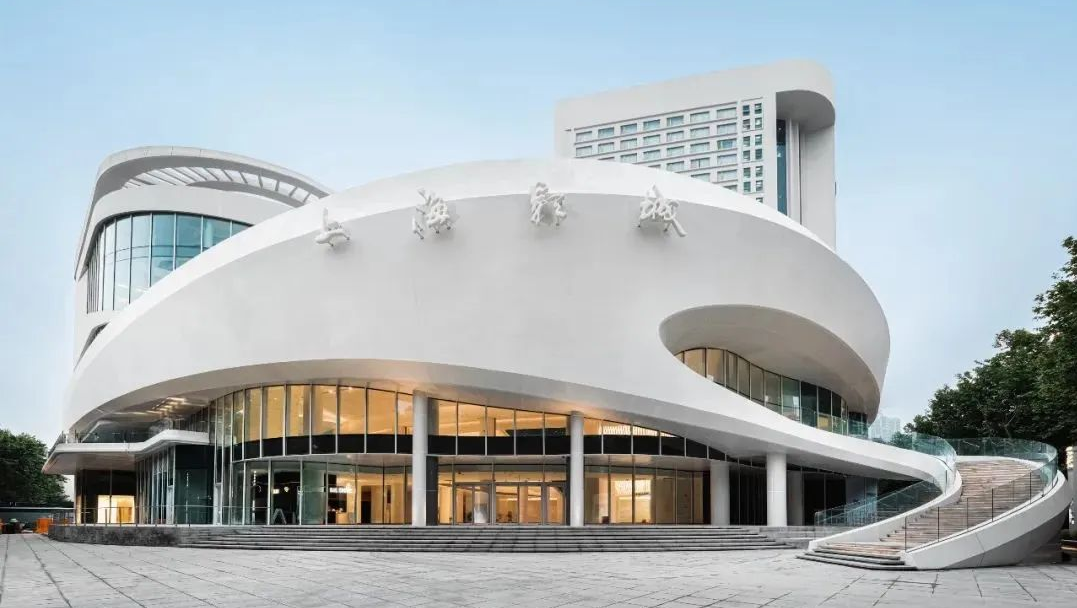

紧扣“上海城市有机更新”建设目标,焕新升级后的上海影城,拥有更流畅的线条,更现代的外观。巧妙地运用光影营造总体光环境,强调自然光和人工光交相辉映,将室内外环境融为一体。

上海影城外立面幕墙工程的设计顾问由上海建筑设计研究院有限公司(隶属于华建集团,简称上海院)空间结构院幕墙所承接,幕墙总面积约7500平方米。为了完美展现出现代优秀建筑的独特魅力,上海院融合了幕墙领域先进的设计理念,结合幕墙施工单位的施工技术,对幕墙材质、防水工艺、配件配置等方面进行系统化全面升级。

攻坚克难 完美设计

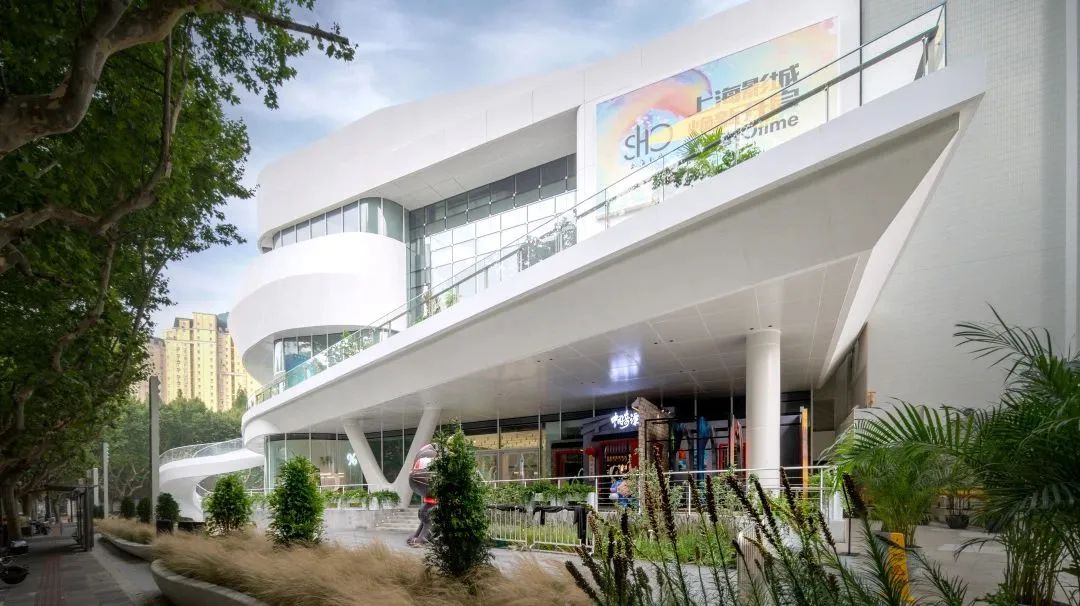

本项目幕墙系统虽然不多,但外立面造型复杂,设计难度较大。特别是上海影城项目主入口的GRC飘带幕墙。

方案创意与外表皮精细化设计

幕墙设计难度有几方面:其一GRC飘带幕墙造型复杂,整体均为双曲造型;其二此位置交接位置众多,GRC飘带幕墙与立面玻璃幕墙、立面旋转楼梯等都有细节的交接,交接处理尤为重要;其三本项目立面为改造设计,主体结构对幕墙整体自重荷载有严格控制,因GRC造型本身自重较大,幕墙支撑结构的轻盈化设计势在必行。

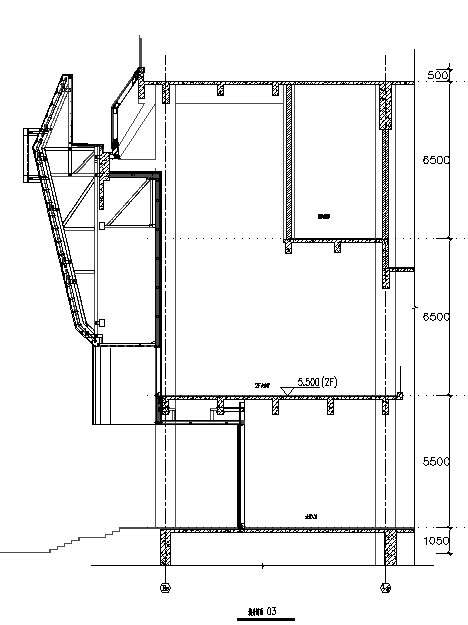

GRC支撑结构优化设计

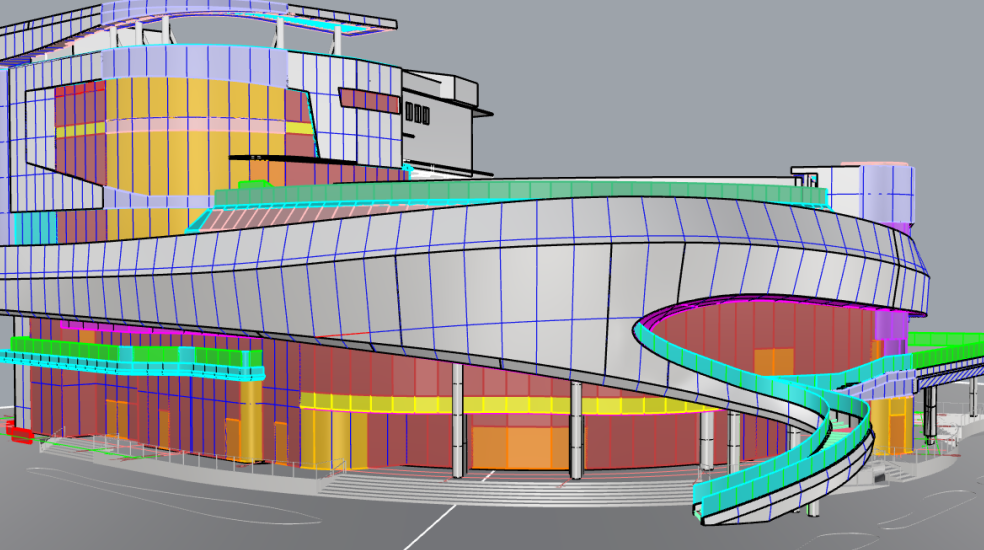

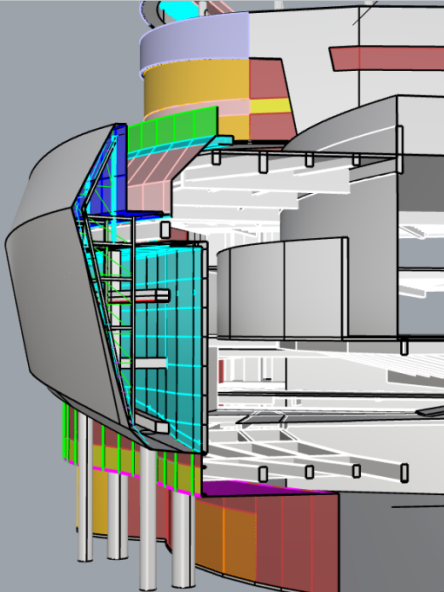

上海院空间结构院幕墙所设计团队对外立面幕墙表皮采用三维正向设计,并结合GRC材料的特性、施工工艺进行多次的GRC表皮的精细化设计,考虑到GRC材料的经济性和施工便利性,因此将GRC单块的面积控制在10平方米左右,经过多轮的论证和比较,确定GRC的体块分格为:横向分格2.3m左右,竖向分格5.1m左右;对外立面交接的细节进行多方面工艺和构造的多方案比选;考虑到既有主体结构的居多限制,GRC飘带幕墙支撑结构采用空腹桁架形式,将幕墙整体自重控制在主体结构承受范围内。


项目幕墙的深化设计让建筑效果、施工便利性、可控性得到平衡,为项目的顺利完美落地提供了可靠保障。


上海影城项目

EPC总承包单位:上海华建工程建设咨询有限公司

外立面概念设计单位:AUD(上海)建筑设计咨询有限公司

幕墙设计顾问单位:上海建筑设计研究院有限公司


供稿:空间结构院幕墙所

编辑:周一星

审核:张菁

部分图片来源:上海华建工程建设咨询公众号
