整洁的校园

欢乐的脸庞

……

2019年9月2日

九寨沟漳扎镇小学(现更名为九寨沟小学)
开学典礼在崭新的校园里如期举行


(图片源自网络)
两年前,九寨沟发生地震。
原漳扎镇小学在地震中损坏,
中建西南院第一时间参与到灾后重建工作中。

为尽快让孩子们回到安全漂亮的新校园。
我院发挥设计牵头的工程总承包优势,
从设计到施工完成仅用8个月时间,
为灾后重建树立了标杆,
被誉为“九寨速度”。


灾后重建规模为12班学校。

项目设计需要在工期短、造价紧张的条件下,

满足当地教育的需求,

并回应特殊的人文与气候地域环境。

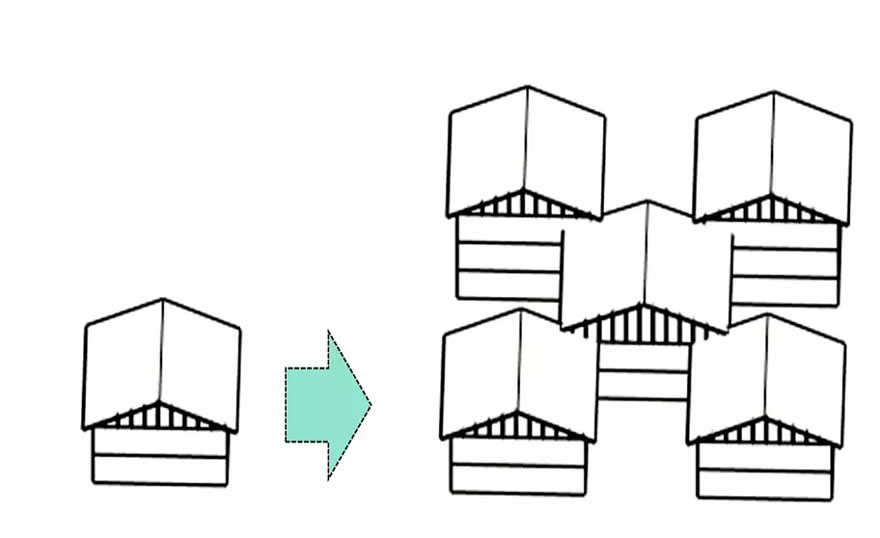

场地位于山地河谷,设计利用现有的缓坡地形,分别设置校园入口、教学区、运动场,三个不同标高的台地串联。我们借鉴当地藏族村寨的布局特点,将建筑拆分为多个坡屋顶体量的组合,山墙向阳,前低后高,层叠起伏的青瓦屋面与大山轮廓相呼应。建筑平面围合出多个半开放的三合院空间,将山景纳入其中,建筑与环境融为一体。

640 (1).webp (1).jpg

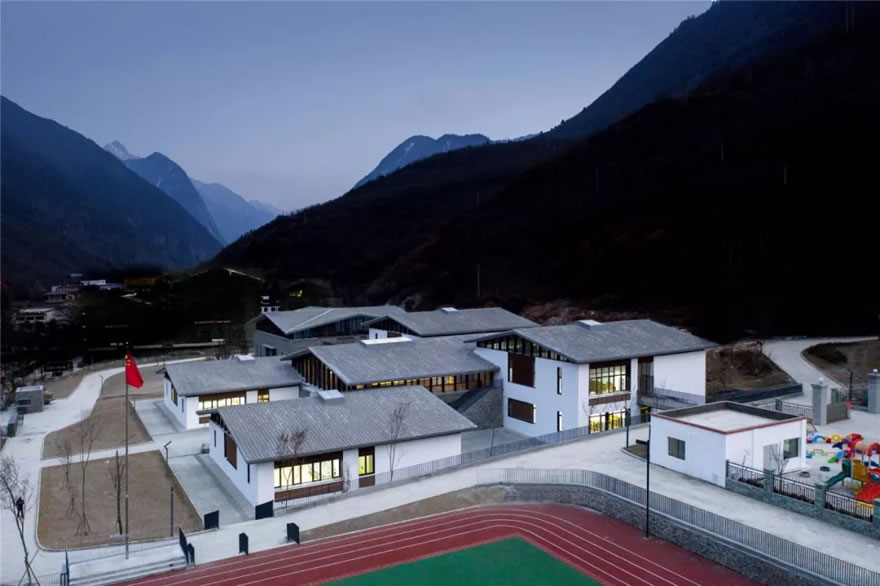

△ 校园鸟瞰
640 (1).webp (2).jpg
△ 用地环境
640 (1).webp (3).jpg
△ 航拍总图
640 (1).webp (4).jpg
△ 教学楼东入口
640 (1).webp (5).jpg
△ 教学楼北院
640 (1).webp (6).jpg
△ 户外场地


640 (1).webp.jpg

△ 教学区鸟瞰

教学楼平面以藏族“吉祥结”图案为原型,建立文化图示上的心理认同:四个方形教学模块,围绕中央大厅,形成向心聚合的平面。每个模块尺寸为18米见方,内部包含三个标准教学单元,和一个由楼梯间、卫生间组成的服务核。教学单元可以在标准教室、专业教室、办公室之间灵活转化,以适应乡村小学的弹性变化。

640 (2).webp (1).jpg

△ 教学单元

640 (2).webp (2).jpg
△ 轴测分析

中央的校园大厅是人流汇聚的核心。大厅45度对角方向分别与四个教学模块连接,南北和东西入口则分别通往四个庭院,便于室内外活动的互动。校园大厅既是门厅,又充当多功能厅,可以举办演出、讲座、展览等公共活动。

640 (2).webp (3).jpg
△ 教学楼入口门厅
640 (2).webp (4).jpg
△ 无障碍入口
640 (2).webp (5).jpg
△ 教学楼走道天窗

食堂图书馆作为一个单独的模块,采用了与教学楼双坡屋面不同的四坡十字形屋顶,内部两层空间上下连通,增强功能的开放与互动。




针对阿坝温差大、日照强烈的高原特点,北立面设小窗,南立面设大窗。加气混凝土砌块作为建筑的保温兼围护材料,可节省造价。通过热工计算,砌块外墙厚度为450毫米,形成了厚墙深窗的效果。中央校园大厅在冬季通过南侧玻璃墙和顶部天窗将阳光热量引入,提高室内温度,充当冬季花园和室内操场的功能。教学模块利用走道天窗和教室高侧窗设计,增加空间的流动感,并有效改善室内采光均匀度。
640 (2).webp.jpg
△ 教学楼西院
640 (3).webp (1).jpg
△ 教学楼门厅环廊
640 (3).webp (2).jpg
△ 教室内景


阿坝九寨民居融合了藏族碉楼和川西民居的特点,下部夯土垒石,上部木构架露明,建造体系清晰。设计以此为原型,主体为钢筋混凝土框架,下部砖石填充,上部设置高侧玻璃窗,形成“下重上轻”的材料关系。校园大厅和食堂的外墙面,尝试片石与混凝土块混合砌筑的方式,通过设置双向拉结钢筋,加强构造连接。建筑外观的灰色片石、白墙深窗、木板墙身、小青瓦屋面,在材料和构造层面延续了当地的建造传统,增强孩子们对家乡的记忆和情感。
640 (4).webp.jpg
△ 小学食堂屋面
640 (4).webp (1).jpg
△ 校园透水铺装
640 (4).webp (2).jpg
△ 东入口夜景
640 (4).webp (3).jpg
△ 西院夜景
640 (4).webp (4).jpg
△ 墙身细部
640 (4).webp (5).jpg
△ 总平面图
640 (4).webp (6).jpg
△ 一层平面图
640 (4).webp (7).jpg
△ 二层平面图
8个月创造的新校园,是“九寨模式”和“九寨经验”的成功应用,也是中建西南院发挥EPC设计施工总承包优势的成功实践。高质量完成九寨沟地震灾区恢复重建,让孩子们的笑脸成为九寨最美的风景!
截至目前,九寨沟灾后重建项目中,由中建西南院设计牵头的工程总承包项目为“九寨沟县漳扎镇小学校等9个(打捆)公共服务灾后恢复重建项目”(方案设计子项项目共13个)已完工3个,所有项目将于2019年全部完工。

项目名称 | 九寨沟县漳扎镇小学校

建筑类型 教育建筑

建筑面积 4747.68平方米

建设地点 九寨沟县漳扎镇

设计起止时间 2017年11月-2018年3月

建成使用时间 2019年3月

所获奖项 中国建筑西南设计研究院有限公司2019年度优秀建筑工程设计一等奖

设计团队 刘艺  杨扬  黄熹  齐奇  李权  朱海军  冯领军  王成功  王帆
